Jakie są adaptery do rur

21-06-2018
Rury

Adaptery rurowe odgrywają ważną rolę w praktycznie każdym systemie rurociągów. Jednocześnie nie ma znaczenia, jaki jest cel: zewnętrzne lub wewnętrzne ścieki, zewnętrzne lub wewnętrzne zaopatrzenie w wodę. Jeśli konieczne jest podłączenie produktów, ich użycie jest często nieuniknione. Obecnie istnieje wiele technologii, aw rezultacie wiele materiałów, z których wykonane są adaptery, na przykład żeliwo, tworzywo PCV, polipropylen, stal i tym podobne. Na początek rozważ niektóre funkcje kart.

Funkcje adaptera

Istnieją dwa rodzaje adapterów: koncentryczny i ekscentryczny.

  • Koncentryczne - używane do pionowego rurociągu.
  • Ekscentryczny - stosowany do poziomych rurociągów.

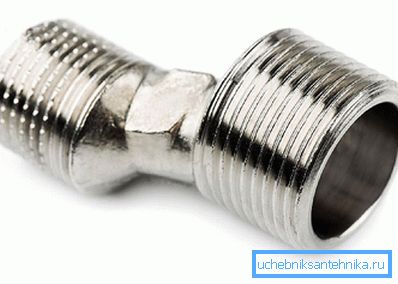

Ekscentryczny

Z reguły tego typu adaptery są stosowane w instalacjach wodno-kanalizacyjnych, w zakładach przemysłowych do wydobywania gazu, ropy, zakładów chemicznych. Jak wspomniano powyżej, adaptery są wykonane z różnych materiałów, na przykład ze stali lub polipropylenu, a także z PVC. Jeśli chodzi o stal, produkcja metalowych adapterów jest wykonana z różnych rodzajów. Na przykład adaptery do średnioagresywnych i mało agresywnych mediów (produkty naftowe, gaz itp.) Są wykonane ze stali węglowej.

Jeżeli zamierzony ośrodek będzie miał zwiększoną agresywność, wówczas stosuje się stopową lub wysokostopową stal. Ten rodzaj adapterów ma wysokie parametry techniczne, a temperatura ich środowiska pracy może wynosić od -70 do + 450 ° C, przy ciśnieniu 15 MPa. Należy jednak stwierdzić, że z biegiem lat rurociągi stalowe są wyłączone. Zostały one zastąpione rurami polipropylenowymi, odpowiednio, adaptery są również wykonane z tego samego materiału. Dlatego warto skupić się na adapterach polipropylenowych.

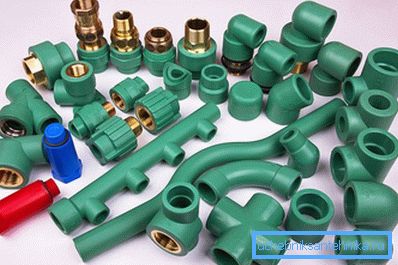

Adaptery do rur z polipropylenu

Adaptery do rur z polipropylenu

Oto główne rodzaje kształtek do rur z polipropylenu:

  • sprzężenia,
  • adaptery,
  • rogi,
  • trójniki i krzyże,
  • kontury,
  • kompensatory.

Rozważmy teraz główne cechy i zakres zastosowania każdego rodzaju dopasowania.

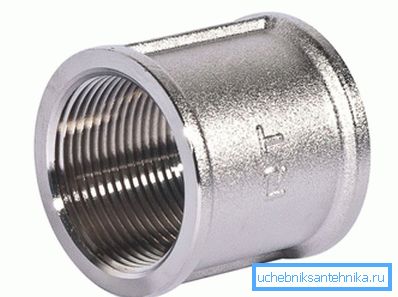

Sprzęgło

Sprzęgło

Ten rodzaj mocowania służy do połączenia dwóch rur o tym samym rozmiarze. Ma kształt beczki. Jego średnica wewnętrzna jest w pełni zgodna z zewnętrzną średnicą używanej rury.

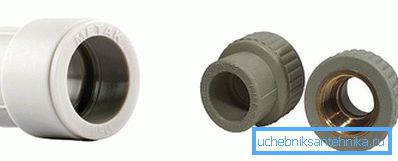

Adaptery

Adapter polipropylenowy

Ten adapter różni się od złącza tym, że ma inną średnicę wewnętrzną po dwóch stronach cylindra. Ponadto istnieją adaptery do łączenia polipropylenu z metalem przez gwint. Takie adaptery są z gwintem zewnętrznym i wewnętrznym.

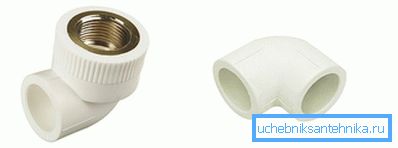

Narożniki

Corner

Chociaż rury polipropylenowe są zgięte, pewne zmiany w strukturze występują w miejscu zgięcia, przez co przepustowość rury jest znacznie zmniejszona, a ścianka rury staje się cieńsza na zewnątrz. Z tego powodu istnieje zapotrzebowanie na specjalne narożniki, których zginanie może wynosić 45-90 ° С. Ponadto istnieją narożniki, w których z jednej strony występuje gwint do połączenia z mikserem lub innymi zaworami odcinającymi. Narożniki mogą mieć zarówno wewnętrzne, jak i zewnętrzne wątki.

Krzyże i koszulki

Krzyże i koszulki

Niektóre systemy rurociągów wymagają połączenia kilku rur w jednym miejscu. Na przykład konieczne jest przesunięcie rury od pionu w dwóch przeciwnych kierunkach. Właśnie do tych celów są specjalne krzyże lub koszulki. Warto zauważyć, że trójniki, podobnie jak krzyże, występują w różnych średnicach z jednej lub drugiej strony. Ponadto na metalu znajdują się trójniki z gwintem wewnętrznym i zewnętrznym.

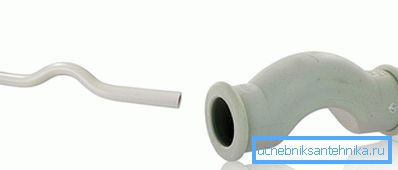

Kontury

Kontur jest długi

Niektórzy rzemieślnicy, aby zaoszczędzić pieniądze, robią podobne kontury z kilku plemion. Jednak z technologicznego punktu widzenia nie jest to całkowicie praktyczne, ponieważ przepustowość maleje. Ponadto ważne jest, aby dążyć do zapewnienia jak najmniejszej liczby połączeń i połączeń rur. Dlatego są specjalne kontury, które mają pewien zakręt, aby ominąć rurę.

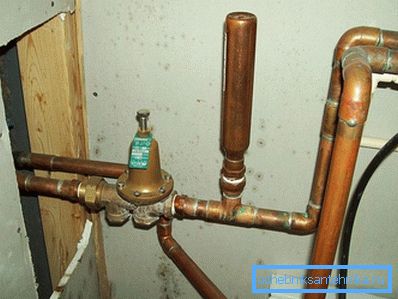

Kompensatory

Hydrauliczne kompensatory udarowe

Kompensator to urządzenie, które pozwala na pochłanianie różnych spadków temperatury, a co za tym idzie, potężne uderzenia w cały system wodno-kanalizacyjny. Chociaż ma prostą formę, jej użycie pozwoli na przedłużenie rurociągu.

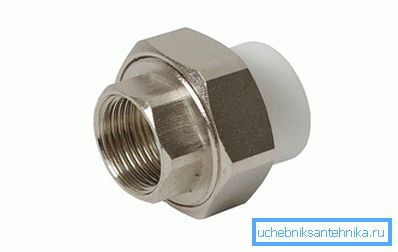

Amerykanka

Amerykanka

Jest to specjalne połączenie gwintowane, które umożliwia szybkie odłączanie i łączenie obudowy. Stosuje się go zarówno w systemie grzewczym, jak i w wodzie. Amerykańską nakrętkę można użyć kilka razy. W tym celu wystarczy wymienić uszczelkę. W przeciwieństwie do sprzęgła lub przeciwnakrętki, jego zastosowanie jest o wiele bardziej praktyczne. Dzięki niemu można odłączyć linię, nie obracając rury. Znalazł powszechne zastosowanie wraz z początkiem stosowania rur polipropylenowych, z jednej strony z tworzyw sztucznych, az drugiej strony z samego amerykańskiego.

Omówiliśmy rodzaje adapterów, które są najczęściej używane w wewnętrznym systemie hydraulicznym lub grzewczym. Teraz zwracamy uwagę na opcje adapterów, które są wykorzystywane do zewnętrznego systemu zaopatrzenia w wodę.

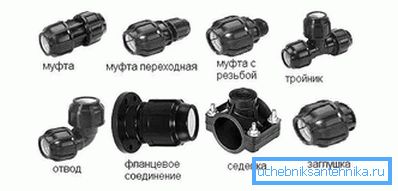

Rodzaje adapterów uciskowych do zewnętrznych rur doprowadzających wodę PND

Adaptery do HDPE

Warto zauważyć, że złączki zaciskowe są produktami kompletnymi. Wniosek z tego jest następujący: każdy element produktu może być wymienny w obrębie jednej grupy produktów. Dotyczy to przypadków, w których wymagana jest wymiana elementu. Na przykład pierścień rozcięty służy do mocowania osiowego. Wykonany jest z wytrzymałego, ale jednocześnie kruchego poliamidu. Jeżeli pierścień się nie powiedzie, oprawa powinna zostać usunięta lub pierścień wykonany z podobnego okucia. Wskazane jest oczywiście całkowite zastąpienie oprawy. Rozważmy teraz główne typy sprzężeń ściskanych.

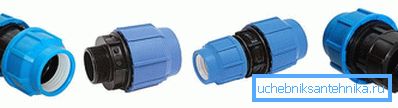

Sprzęgło

Sprzężenie PND

Te połączenia służą do łączenia rur o tej samej średnicy i różnych. Ponadto istnieją złączki zaciskowe z przejściem do gwintu metalowego. Wykonać połączenia z gwintem wewnętrznym i zewnętrznym.

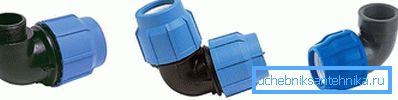

Zakręt

Zakręt

Kolana zagięte służą do zmiany kierunku rurociągu. Istnieją również zgięcia z gwintami zewnętrznymi i wewnętrznymi.

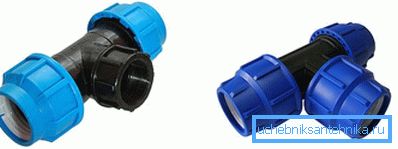

Tee

Koszulka HDPE

Trójnik służy do umieszczenia rury z tworzywa sztucznego na boku w temperaturze 90 ° C. Takie trójniki są wytwarzane, gdy istnieje połączenie po obu stronach, a po drugiej - zewnętrzny lub wewnętrzny gwint.

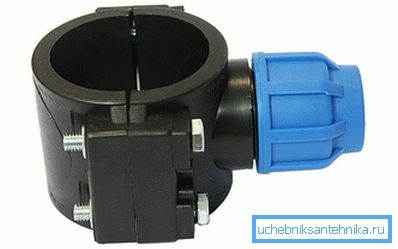

Pielęgniarka

Pielęgniarka

Pielęgniarka jest ważną częścią składającą się z dwóch połówek, które ściskają rurę. Najczęściej jest to nazywane remis do tie-in. Jeśli chcesz rozbić się na autostradzie, to przejście pozwoli ci szybko i niezawodnie wdrożyć podsłuch w systemie zaopatrzenia w wodę techniczną lub pitną.

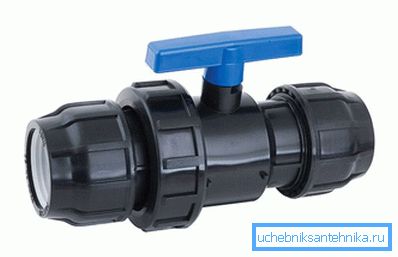

Przejście ze zintegrowanym zaworem kulowym

Przejście ze zintegrowanym zaworem kulowym

Taki łącznik w połączeniu z zaworem kulowym może być stosowany po włożeniu do bagażnika. Zazwyczaj takie przejście jest instalowane w włazie, a po rurociągu jest wysyłane do domu.

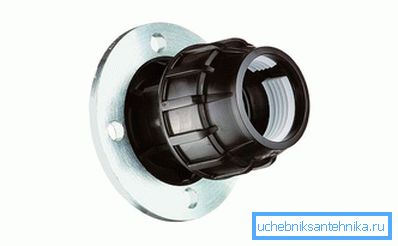

Połączenie kołnierzowe

Połączenie kołnierzowe

Złączki kołnierzowe pomagają łączyć rury z polietylenu HDPE z metalem. Sprzęgło kołnierzowe ma dwa główne zespoły: kołnierz montażowy i kołnierz dociskowy. Kompresja umożliwia zamocowanie samej rury, a kołnierz montażowy jest połączony za pomocą kołków lub śrub z końcem metalowego kołnierza. W takim przypadku rozmiar kołnierza powinien być wybrany indywidualnie.

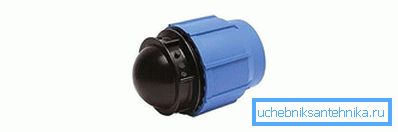

Czapka

Limit PND

Jeśli przez pewien czas linia powinna być podłączona, na końcu rury jest zainstalowana wtyczka. Jest o wiele bardziej opłacalny niż zakup zaworu kulowego, zwłaszcza jeśli rura jest czasowo wyciszona.

Rozważaliśmy więc główne rodzaje przejść, które są wykorzystywane do zewnętrznego zaopatrzenia w wodę. Teraz kolej na system kanalizacyjny.

Przejścia do połączenia żelaza i tworzywa sztucznego w systemie kanalizacyjnym

W procesie instalowania systemu kanalizacyjnego często konieczne jest łączenie rur z różnych materiałów, na przykład z tworzywa sztucznego i żeliwa. Aby to zrobić skutecznie, należy zakupić specjalne przejścia, które pozwolą ci szybko i prosto podłączyć takie węzły. Aby to zrobić, użyj specjalnego gumowego mankietu, który może się różnić w swojej konstrukcji: służą do wewnętrznego i zewnętrznego przejścia.

Wewnętrzne przejście gumowe

Wewnętrzne przejście gumowe

Z reguły wkłada się go do gniazda z żeliwnej rury, która pozwala na zamontowanie plastikowej rury o pożądanej średnicy. Przekrój zewnętrznej części mankietu jest w pełni zgodny ze średnicą żelaznego gniazda. Ze względu na specjalną formę nie ma potrzeby stosowania uszczelniacza, ponieważ powstały związek jest dość gęsty.

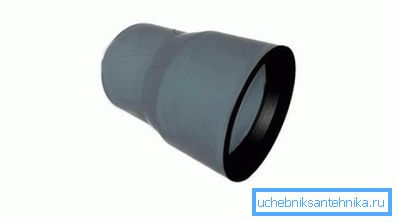

Zewnętrzny adapter z tworzywa sztucznego (butelka)

Zewnętrzny adapter z tworzywa sztucznego

Jeśli linia kanalizacyjna nie ma gniazda, wówczas zewnętrzny plastikowy adapter umożliwia połączenie. Już po tym można nadal układać kanalizację z tworzywa sztucznego.

Rodzaje przejść dla zewnętrznych i wewnętrznych ścieków z tworzyw sztucznych

Okucia są szeroko stosowane do łączenia ze sobą rur kanalizacyjnych. Jednocześnie są one podzielone na dwa rodzaje:

  1. Okucia do ścieków bytowych.
  2. Osprzęt do kanalizacji zewnętrznej.

Mają także różnice w sposobie połączenia:

  1. Spawane. Ten rodzaj mocowania nie ma gumowych uszczelek i gwintowanych. Są one połączone za pomocą wyspecjalizowanych spawarek.
  2. Przyklejony. Podobnie, jak również spawane, nie mają gwintowanych ani gumowych uszczelek. Za pomocą specjalnego kleju jest zadokowany na końcach.
  3. Gwintowane Z reguły są one stosowane na rurach spustowych o małej średnicy, na przykład pod zlewem.
  4. Gumowy pierścień. To połączenie pozwala osiągnąć wysoką szczelność, dlatego jest szeroko stosowane w różnych typach systemów kanalizacyjnych.

Tak więc istnieje wiele przejść dla instalacji zarówno wewnętrznych, jak i zewnętrznych systemów kanalizacyjnych:

  • sprzężenie,
  • redukcja
  • rewizja z okładką,
  • poprzeczka jest dwupłaszczyznowa,
  • krzyż jedno-płaszczyzny,
  • dotknij,
  • tee,
  • trójnik trójnikowy 90 °,
  • rura wyrównawcza,
  • stub
  • zawór zwrotny,
  • dwuczęściowy syfon.

Teraz dla każdego adaptera więcej.

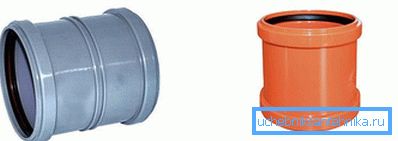

Sprzężenie

Łącznik kanalizacyjny

Sprzęgło ma inny wygląd, a mianowicie z naciskiem i pełnym otworem. Wygodne jest ich stosowanie w miejscach, w których wymagane jest podłączenie dwóch rur bez dzwonka. Znajduje zastosowanie zarówno w kanalizacji zewnętrznej, jak i wewnętrznej. Istnieją różnice w kolorze.

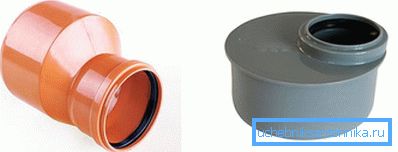

Redukcja

Redukcja

To przejście umożliwia łączenie rur o różnych średnicach. Co więcej, przejście to pozwala na przejście z żeliwa na rurę z tworzywa sztucznego.

Wskazówka! Zaleca się poruszać tylko od większej do mniejszej średnicy. Zapobiegnie to blokadom.

Wersja okładki

Audyt

Jeśli chodzi o audyt dla ścieków wewnętrznych, używa się go do penetracji rury i, w razie potrzeby, do wyeliminowania zablokowania, które miało miejsce. Audyt jest zainstalowany na głównym ptaszku. Jeśli chodzi o system kanalizacji zewnętrznej, rewizję można zamontować w włazie. Z reguły należy zainstalować audyt o większej średnicy. Odgrywa również kluczową rolę w procesie czyszczenia systemu rurociągów.

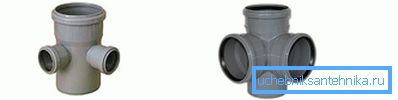

Crosspiece dwupłaszczyznowy

Crosspiece dwupłaszczyznowy

Ten adapter ma krzyże w różnych płaszczyznach. Z reguły stosuje się go w węzłowych połączeniach rur kanalizacyjnych. Równocześnie można jednocześnie podłączyć kilka rur i rury o różnych średnicach. Takie miejsca są uważane za wyjątkowo trudne. Jeśli nie są używane, więzadło guzowate będzie miało dużą liczbę stawów, co może prowadzić do wycieku. Dwupłaszczyznowa poprzeczka jest udanym rozwiązaniem, ponieważ cała jej konstrukcja jest monolityczna. Co więcej, niektóre krzyże mogą mieć kąt dzwonka 45-90 °.

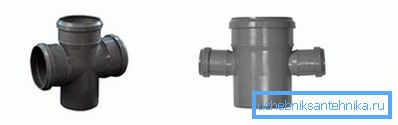

Krzyż pojedyncza deska

Krzyż pojedyncza deska

Wszystkie gniazda takiego adaptera znajdują się w tej samej płaszczyźnie. Tak samo jak dwupłaszczyznowo stosuje się w węzłowych połączeniach rur. Ponadto występują poprzeczki z gniazdami o różnych średnicach i pod różnymi kątami - 45-90 °.

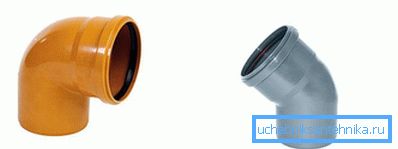

Dotknij

Dotknij

W każdym systemie kanalizacyjnym ten typ drenażu jest bardzo ważny. Umożliwia zmianę kierunku autostrady. Ma różne kąty obrotu: 30 °, 45 °, 90 ° i nie tylko. Dzięki nim powstaje kropla i kąt pionowy, w wyniku czego dreny trafiają do szamba znacznie szybciej.

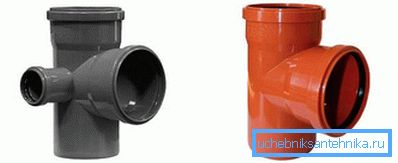

Trójnik trójnikowy 90 °

Trójnik trójnikowy

Tutaj możemy wyróżnić dwa rodzaje tee. Pierwsza to prosta trójnik, który umożliwia podłączenie pionowej i poziomej rury kanalizacyjnej. Gdy te trójniki są wykonane pod różnymi kątami, na przykład 45 °, 67 °, 90 °. Drugi typ to trójnikowy trójnik 90 °. Pozwala na wykonywanie podobnych połączeń tylko z rurami o innej średnicy.

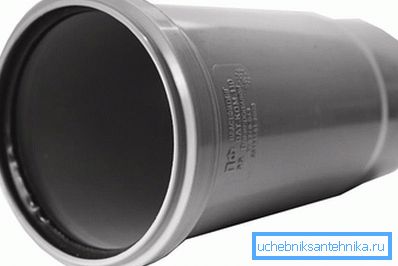

Złączka kompensacyjna

Złączka kompensacyjna

W większości przypadków ten adapter jest używany w wewnętrznym systemie kanalizacyjnym. Służy do usuwania ciekłych odpadów domowych w szamba.

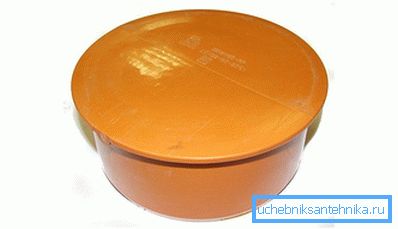

Czapka

Czapka

Nakrętka znalazła zastosowanie w miejscach, w których konieczne jest zamknięcie rury kanalizacyjnej, zapobiegając w ten sposób przepływowi płynu. Czasami czapkę można szczelnie zamknąć, aw niektórych przypadkach pozostawić szczelinę, aby umożliwić wyczyszczenie rury. Z reguły jest zamocowany na gumowej uszczelce.

Podwójny syfon

Jest stosowany we wszystkich systemach kanalizacyjnych do użytku na zewnątrz. Zwłaszcza w tych miejscach, w których jest miejsce odbiornika ścieków. Zapobiega tworzeniu się gazów. W niektórych przypadkach syfon dwuczęściowy może być stosowany w systemach wentylacyjnych rurociągów.

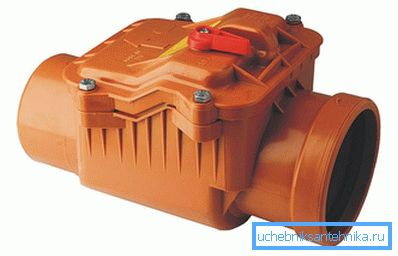

Sprawdź zawór

Sprawdź kanał ściekowy

Jeśli rura kanalizacyjna zostanie zainstalowana z niewielkim nachyleniem, zawór zwrotny zapobiegnie przepływowi ścieków w przeciwnym kierunku.

Tak więc, wymieniliśmy najbardziej rozpowszechnione przejścia do rur, zarówno wody, jak i kanalizacji. Chociaż najprawdopodobniej na półkach sklepu można znaleźć inne typy adapterów. W tym przypadku najważniejszą rzeczą jest zrozumienie ich celu. Co więcej, tuż przed samym zakupem, najlepiej jest sporządzić schemat jednego lub drugiego systemu komunikacji, to pozwoli Ci nie kupować niepotrzebnych przejść do rur, odpowiednio, aby zaoszczędzić pieniądze!
