Kabel grzewczy do odpływu

Zimą często dochodzi do oblodzenia dachu, a roztopiona woda topi się i zamarza, tworząc wiszące sople. Ale to nie tylko zagraża wypadkom, woda zamarznięta w rynnie może je zniszczyć, ponieważ woda rozszerza się, gdy zamarza. Nie zdziw się, jeśli zobaczysz w swój mroźny zimowy poranek, że system drenażu pękł. W takim przypadku konieczne jest przystąpienie do naprawy, a to z kolei doprowadzi do nieprzewidzianych odpadów.

Przed rozpoczęciem mroźnej zimy należy zadbać o to, aby takie problemy nie wystąpiły. Ale co można zrobić, aby ciecz w systemach odwadniających nie zamarzła i nie powstały sople lodu? Musimy zorganizować odpływ ciepła. Pozwoli to nie tylko utrzymać go w stanie nienaruszonym, ale także ochroni Ciebie i Twoje gospodarstwo domowe przed wypadkami. Pomoże to w nagrzewaniu kabla do drenażu. Sprawdźmy, który kabel do drenażu jest lepszy do wyboru i jak możesz ogrzać cały system własnymi rękami.

Skąd pojawiają się szrony i sople lodu

Skąd pochodzi lód na dachu, ponieważ w zimie nie pada, a nikt nie wylewa wody z dachu na dach. Dwa czynniki wpływają na powstawanie szronu.

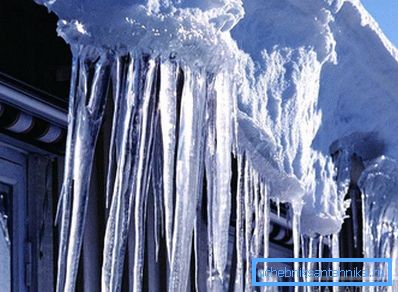

Różnica temperatur w dzień iw nocy. Szczególnie ten czynnik ma wpływ we wczesnym okresie wiosny, kiedy w ciągu dnia śnieg jest pod wpływem ciepła słońca i topi się na dachu, stopniowo wpadając do systemu odprowadzania wody. Wraz z nadejściem nocy temperatura powietrza zmienia się, osiągając punkt poniżej zera, w wyniku czego woda w stopie zaczyna zamarzać. Tak powstaje lód w rynsztokach i rurach. To samo dotyczy zwisu dachu, gdy sople zwisają z niego. Porada, aby cała konstrukcja odpływu nie została zaprojektowana tak, aby wytrzymać dodatkową masę. Jeśli nie pęknie w pewnej części rozszerzenia, może łatwo się zepsuć, nie mogąc znieść ciężaru lodu. W takim przypadku musisz całkowicie to zmienić.

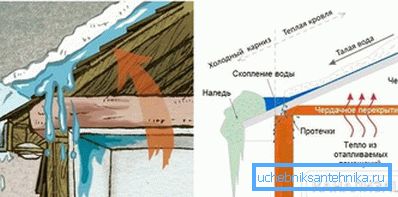

Efekt "ciepłego dachu". Często deweloperzy tworzą dachy lub ciepły strych. Jeśli dach jest słabo ocieplony, może wystąpić utrata ciepła. Okazuje się, że nawet zimą, gdy temperatura jest poniżej zera, śnieg zaczyna topnieć, ponieważ pomieszczenie jest ogrzewane i choć trochę, pokrywa dachu się nagrzewa. Cóż, wtedy schemat jest taki sam jak w pierwszym przypadku: podczas spływania woda ochładza się, a następnie ponownie zamarza. Konsekwencje są takie same. Ale w tym przypadku instalacja przewodu grzejnego w rurach drenażowych nie eliminuje samego problemu, ale tylko konsekwencje: powstawanie lodu i sopli. Lepiej oczywiście rozwiązać sam problem, a nie objaw, ocieplając dach.

Aby zapobiec nagrzaniu dachu w zimie, specjaliści zalecają wykonanie tak zwanego zimnego dachu, gdy wentylowany strych nie jest ogrzewany wewnątrz. Kolejną kwestią jest prawidłowe wykonanie tortu dachowego, w którym izolacja jest wybrana z odpowiednią grubością i istnieje szczelina wentylacyjna. Niemniej jednak nie jest to 100% gwarancji, że problem zostanie całkowicie rozwiązany. Dla niezawodności lepiej jest ogrzać system odwadniający. Ale pojawia się pytanie, który kabel lepiej wybrać?

Wybór kabla grzejnego

Aby zapobiec powstawaniu szronu na nawisach i systemie odwadniającym, stosowane są kable grzejne, które stają się coraz bardziej popularne w dzisiejszych czasach. Ale jak wybrać taki kabel, aby skutecznie spełniał swoje zadanie i był ekonomiczny? Na początek należy zauważyć, że na rynku dostępne są dwa rodzaje kabli grzejnych nadające się do odprowadzania ciepła:

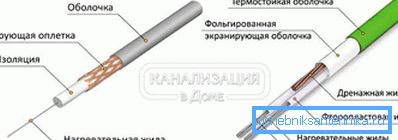

1. Przewód rezystancyjny. Wygląda jak prosty kabel, który składa się z metalowego przewodnika pokrytego izolacją. Specyfika kabla polega na tym, że ma stałą rezystancję, stałą temperaturę ogrzewania podczas pracy i stałą moc. Ogrzewanie elementu następuje poprzez podłączenie kabla do zamkniętego obwodu elektryczności, czyli działa z gniazdka.

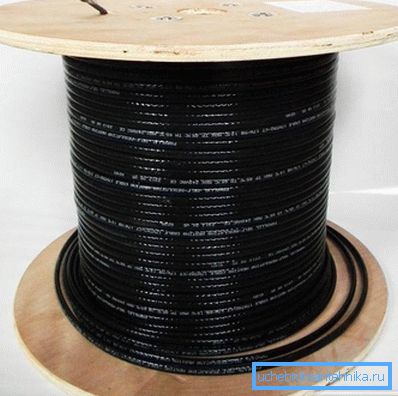

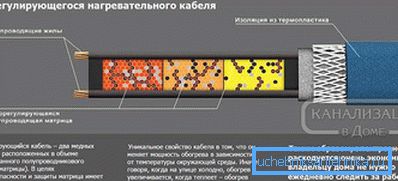

2. Kabel samoregulujący. Ten typ ma wielki potencjał do ogrzewania zwisu dachowego i systemu odprowadzania wody. Jest bardziej technologiczny niż rezystancyjny i składa się z matrycy (element samoregulujący ogrzewanie), wewnętrznych i zewnętrznych powłok izolacyjnych i oplotu ekranującego. Osobliwością takiego kabla jest to, że matryca reaguje na temperaturę otoczenia, a gdy temperatura jest obniżana lub zwiększana, zmienia stopień jej ogrzewania.

Wybierając kabel do ogrzewania, należy wziąć pod uwagę specyfikę działania, ponieważ wpływ na to ma środowisko zewnętrzne i ujemne temperatury. Zwróć uwagę na zewnętrzną powłokę polimerową produktu zachowuje swoją wytrzymałość i szczelność w różnych warunkach. Kable powinny mieć następującą charakterystykę wydajności:

• Pracuj przy wysokiej wilgotności. Wpływ wilgoci, która zawsze będzie obecna, nie powinien wpływać na działanie całego systemu grzewczego. Należy dokładnie odizolować połączenia kablowe, aby upewnić się, że są szczelne.
• Wysoka wytrzymałość mechaniczna. Ważny wskaźnik, ponieważ zewnętrzna osłona ochronna będzie podlegać różnym wpływom zewnętrznym: jest to ciężki ciężar czapki śnieżnej, gradu, ptaków, które chcą dziobać kabel, itp. Muszla musi wytrzymać wszystkie obciążenia, zachowując jej integralność.

Każdy z tych dwóch rodzajów kabli może skutecznie wykonywać nagrzewanie drenów i zwisów dachowych, ponieważ każdy z nich ma swoją własną charakterystykę, zalety i wady. Aby ułatwić zadanie wyboru produktu, rozważmy te funkcje.

Rezystywny lub samoregulujący

Zasada działania modeli rezystancyjnych polega na tym, że po włączeniu energia elektryczna zamieniana jest na energię cieplną. Główną różnicą takich kabli jest ich przystępny koszt i niezawodność podczas pracy. Faktem jest, że konstrukcja kabla jest dość prosta. Istnieją modele jednordzeniowe - niższa moc i mocna - o zwiększonej mocy. Najczęściej przewody te są wykonane z drutu miedzianego. Jednak w trakcie pracy nie powoduje promieniowania elektromagnetycznego, zapewniona jest specjalna osłona ekranująca. Pełni także funkcję uziemienia drutu. Aby chronić przewody przed wpływami zewnętrznymi i zapobiec zwarciom, zapewniona jest zewnętrzna osłona polimerowa.

Ze względu na siłę prądu elektrycznego, który przechodzi przez przewodniki, powierzchnia kabla nagrzewa się, w wyniku czego oddaje ciepło do środowiska zewnętrznego, w naszym przypadku, do rynny i nawisu dachu, aby stopić śnieg. Przyjrzyjmy się także niektórym cechom działania tych elementów grzewczych:

1. Maksymalna długość takiego kabla wynosi około 200 m.
2. Przecięcie kabla, po raz kolejny jego podłączenie, jest zabronione, ponieważ może wpłynąć na jego działanie. Zaleca się wykonanie wszystkich obliczeń z wyprzedzeniem, ustalenie całkowitego materiału i wybór optymalnej długości kabla stałego.
3. Przy zakupie znacznie wydajniej jest kupić komplet od razu, w którym nie tylko sam kabel, ale także urządzenia sterujące i zapięcie.

Kable te mają pewne istotne wady. Jednym z nich jest wysokie zużycie energii elektrycznej, które wpłynie na rachunki za media. Aby zapewnić dobre ogrzewanie, potrzebujemy modeli o nominalnej mocy od 100 do 180 W / m. Kolejną istotną wadą jest to, że warunki, w których mogą znajdować się różne części kabla, różnią się. Niektóre obszary mogą znajdować się w powietrzu, inne pod liśćmi, trzecie pod śniegiem itp. Jednak przeszkodą jest to, że transfer ciepła z całego kabla jest taki sam. Dlatego do topienia śniegu potrzebna jest pewna ilość ciepła, która zostanie zmarnowana w innych obszarach, które nie wymagają takiego rozgrzewania. Okazuje się, że ogrzewanie dachu i odpływu, ponosisz pewne straty, a ogrzewanie jest nieefektywne.

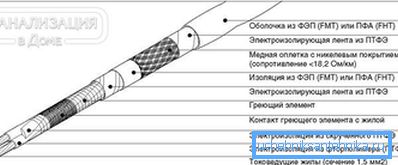

Alternatywą jest rodzaj takich kabli z strefowym nagrzewaniem kabla. Ze względu na cechy konstrukcyjne ogrzewanie kabla nie występuje na całej jego powierzchni, ale tylko w niektórych obszarach. Innym rozwiązaniem jest wybór kabli o różnych oporach.

Wskazówka! Średnia cena takich produktów zależy głównie od ich konfiguracji i mocy. Na przykład najbardziej popularny kabel bez dodatkowego wyposażenia można kupić za 100 rubli za 1 m.

Zupełnie inną rzeczą jest samoregulujący kabel. Ta opcja jest o wiele bardziej ekonomiczna i bardziej opłacalna. Idealnie nadaje się do ogrzewania drenów, ponieważ główną zaletą kabla jest to, że zużywa on mniej energii i reguluje moc samego prądu, w zależności od temperatury otoczenia. Składa się on również z dwóch przewodzących drutów, tworząc rezystancyjny efekt. Tylko te przewody są połączone specjalną matrycą, która reaguje na wahania temperatury. Im niższa temperatura, tym bardziej kabel się nagrzewa i na odwrót.

Ale istnieje jeden znaczący niuans, który dotyczy ogrzewania odpływu za pomocą tego kabla. Główną wadą takich kabli jest ich wysoki koszt, dlatego instalowanie takiego kabla do spustu jest bardzo kosztowne. Dlaczego? Ponieważ zimą temperatura otoczenia zawsze spada poniżej zera. Okazuje się, że kabel będzie pracował przez całą dobę przy maksymalnej mocy i praktycznie nie będzie możliwości samoregulacji. W rezultacie, pod względem funkcjonalności, skuteczność takiego kabla sprowadza się do tradycyjnego kabla rezystancyjnego, ale zapłaciłeś za niego tylko kilka razy drożej.

Niemniej jednak można to poprawić, jeśli dodatkowo zakupisz jednostkę regulacyjną dla natężenia prądu wejściowego. Jeśli zmienisz takie urządzenie za pomocą czujnika temperatury, możesz samodzielnie regulować moc grzewczą, w zależności od temperatury powietrza zewnętrznego, co daje specjalne możliwości.

Zawiera kabel samoregulujący:

• świetna wartość. Średnie modele, których moc wynosi 15 W / m. będzie Cię kosztować od 210 rubli za 1 mp;
• bezpieczeństwo i niezawodność;
• oszczędność i prostota;
• Z czasem wkładka polimerowa ulegnie zniszczeniu, ponieważ ma określoną liczbę cykli roboczych. Następnie stopień przewodzenia prądu znacznie się zmniejszy.

Biorąc pod uwagę wszystkie wymienione powyżej czynniki, możesz wybrać preferowany przewód grzejny. Wszystko zależy od ciebie i twojego pragnienia. Specjaliści zalecają łączenie kabli samoregulujących z rezystywnymi, a następnie zwiększy się wydajność i jakość ogrzewania. Na przykład kable rezystancyjne mogą być stosowane w części dachowej, która ma stałą temperaturę i skutecznie ogrzewa nawis od śniegu i lodu. Kable samoregulujące można jednak montować w systemie odpływowym w rynienkach.

Wskazówka! Jeśli mówimy o obliczaniu mocy i poboru mocy kabli, wówczas dla modeli rezystywnych najlepszą opcją są produkty o mocy 18-22 W / m. Przy wyborze kabli samoregulujących należy zwrócić uwagę na modele 15-30 W / m.

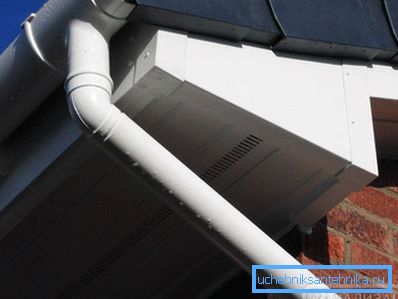

Wskazówka! Weź pod uwagę fakt, że jeśli twój system odwadniający jest wykonany z materiałów polimerowych, wówczas maksymalna moc takich kabli wynosi 17 W / m. i nic więcej. W przeciwnym razie istnieje ryzyko uszkodzenia kanalizacji przez nadmierne ciepło.

Wszystko, co musisz zrobić, to obliczyć odpowiednią ilość materiału i kupić go w sklepie.

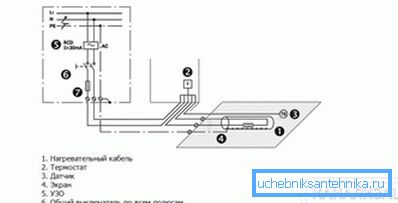

Elementy systemu grzewczego do odwadniania

Powinieneś wiedzieć, że oprócz przewodów grzejnych bezpośrednio, system ogrzewania obejmuje inne elementy:

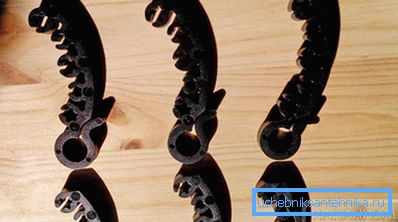

1. Łączniki do zamocowania kabli w miejscu.
2. Tablica kontrolna Urządzenie to zawiera: wyłącznik trójfazowy, urządzenie zabezpieczające do wyłączenia systemu o czułości 30 mA, stycznik czterobiegunowy, wyłącznik jednobiegunowy dla każdej fazy, wyłącznik obwodu termostatu i lampkę alarmową.
3. Komponenty sieci dystrybucyjnej: kable zasilające, które doprowadzają przewody grzejne, kable sygnałowe łączące czujniki termostatu z panelem sterowania, skrzynki kablowe i złącza, aby zapewnić szczelność wszystkich połączeń.

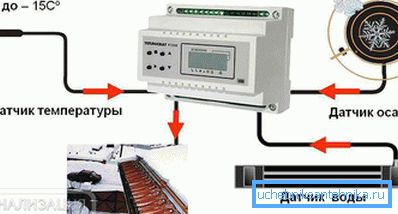

4. Termostat Aby regulować działanie całego systemu kablowego do ogrzewania, można korzystać z dwóch rodzajów urządzeń: bezpośrednio z termostatu, który zasila system w danym zakresie temperatur i stacji pogodowej. Różnica stacji pogodowej polega na tym, że oprócz ustawionego zakresu temperatur, może kontrolować obecność opadów i ich topnienie na dachu. W jego składzie znajduje się nie tylko czujnik temperatury, ale także czujnik wilgotności. Niektóre modele mają wewnątrz czujnik wilgotności i czujnik temperatury.

Chodzi o to, że gdy konwencjonalny termostat jest używany w systemie kablowym, będziesz musiał monitorować sytuację: jeśli na dachu pojawi się opady, uruchom system ręcznie, a jeśli nie, wyłącz go. Dzięki stacji meteorologicznej cały proces pracy można łatwo zautomatyzować, a urządzenie można opóźnić, aby wyłączyć. Ale nadal, jeśli mówimy o cenie, bardziej opłaca się kupić termostaty i wykonywać całą pracę ręcznie. Teraz nauczmy się, jak zamontować taki system osobiście.

Technologia instalacji systemu grzewczego

Na początek zobaczmy, w których strefach należy ułożyć przewody grzejne systemu odprowadzania wody. Są to głównie miejsca, w których wypadają roztopione wody oraz obszary, w których tworzy się szron. Jakie są te miejsca:

1. Rynny. Obowiązkowe jest układanie przewodów grzejnych w kanałach w jednym lub kilku włóknach na całej długości.

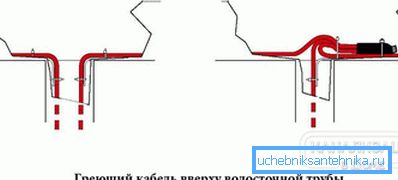

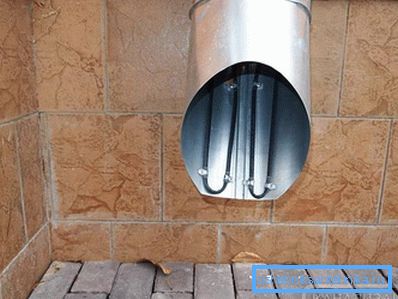

2. Rury odpływowe, spaliny z rynien. Dodatkowo konieczne jest wzmocnienie kraterów i wylotów rur, gdzie najczęściej powstaje lód. Zazwyczaj dwie żyły kabla są umieszczane w samej rurze.
3. Dachy Endova. Kabel jest złożony i opuszczony. Długość jest wybierana co najmniej 1 m od początku nawisu, ale zaleca się to zrobić przez 2/3 całkowitej długości doliny.

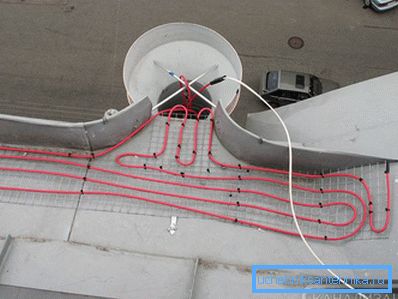

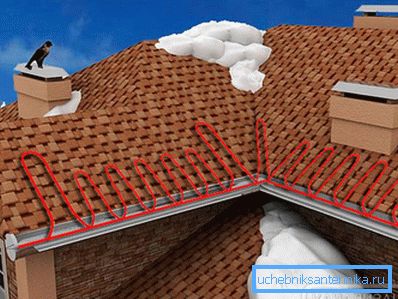

4. Aby zapobiec tworzeniu się sopli i lodu na okapach dachu, druty układane są w stosy metodą "węża". Schemat ten obejmuje układanie kabla grzejnego wzdłuż krawędzi gzymsu. Należy pamiętać, że na twardych powierzchniach krok węża zależy od wielości wzoru i na miękkich dachach, w zależności od mocy, jaką daje kabel na metr kwadratowy. Wysokość takiego trójkąta dobiera się tak, aby na ogrzewanej powierzchni nie tworzyła się zimna strefa. W przeciwnym razie lód może pojawić się w takich miejscach.
5. Kapelnik na linii rozdziału cieczy. Konieczne jest przymocowanie jednego lub dwóch nitek, w zależności od rozmiaru i konstrukcji kroplówki.

A teraz przyjrzyjmy się szczegółowo, jak wyposażyć drenaż systemu ogrzewania kablowego. Musisz zainstalować system zgodnie z następującymi zasadami:

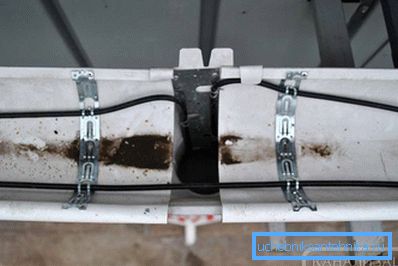

1. Aby przymocować kabel grzejny do rynien, należy użyć specjalnej taśmy montażowej. Paski taśmy, zainstalowane w poprzek, pewnie przytrzymują kabel na rynnie. Etap montażu taśmy dla różnych kabli jest różny. Na przykład, samoregulujący kabel musi być zamocowany w odstępach co 50 cm, a kabel oporowy ma 25 cm. Taśma jest przymocowana do zsypu za pomocą nitów, a aby nie do złamania, miejsca te są traktowane szczeliwem.
2. W rurach spustowych kable są mocowane za pomocą taśmy montażowej lub rurek termokurczliwych. W przypadku, gdy wysokość rury jest większa niż 6 m, zaleca się, aby kabel był dodatkowo podłączony do metalowego kabla w izolacyjnej osłonie w celu przeniesienia na nią całego ładunku.
3.
   W lejku i na końcu rury przewody grzejne są mocowane za pomocą tej samej taśmy montażowej za pomocą nitów.
4. W pokryciu dachowym kabel należy przymocować taśmą montażową na szczeliwie. Jest jeszcze jedna opcja: w miękkim dachu, mocowanie odbywa się dzięki specjalnym klipom SLT-C, które są przymocowane za pomocą śrub lub gwoździ do dachu. Istnieje jednak możliwość, że dach zacznie przeciekać, więc wszystko musi być uszczelnione szczeliwem silikonowym. W metalowym dachu takie klipsy są przymocowane do żeber.
5. Przed zamocowaniem elementów instalacji grzewczej należy sprawdzić wszystkie miejsca instalacji. Nie powinny być obcymi obiektami, ostre krawędzie mogą uszkodzić kabel.
6. Odcinki kablowe powinny być sprawdzone pod kątem zgodności z ich strefą ogrzewania.
7. Jeśli podczas testu okaże się, że kabel jest zbyt długi lub ma niewystarczającą długość, należy wyciąć, usunąć lub dodać, wyciąć, rozwinąć i zabezpieczyć.
8. Następnie należy zainstalować puszki montażowe, zadzwonić i obliczyć rezystancję izolacji sekcji.
9. Następnie instaluje się czujniki termostatu, kable zasilania i sygnałowe są układane.
10. Kolejnym etapem jest instalacja panelu sterowania.
11. Teraz mierzony jest opór i dzwoni kable zasilania i sygnałowe.
12. Aby zapewnić niezawodność, należy sprawdzić, czy działa urządzenie zabezpieczające.
13. Następnie pozostaje tylko ustawić termostat na pożądany zakres temperatur i przeprowadzić testowy przebieg całego układu.

To wszystko, teraz twój spust i nawis dachu jest ogrzewany, co pozwoli ci rozwiązać problem zamarzania wody w tych miejscach, a także powstawania śniegu i sopli. Uważaj, wykonując całą pracę na wysokości. Użyj niezawodnej drabiny lub rusztowania.

Wideo

Jak zainstalować kabel PTC do ogrzewania spustu, patrz wideo:
