Kanalizacja i inne elementy miejskiej kanalizacji

Większość ludzi z dala od kanalizacji wie tylko o ściekach miejskich, że pionowa rura w łazience nazywa się pionem, a kanał jest czymś niezrozumiałym, co ukryte jest w studniach. Dziś będziemy musieli zapoznać się z urządzeniem systemu odpadów - od wewnętrznego okablowania do oczyszczalni. Więc zaczynajmy.

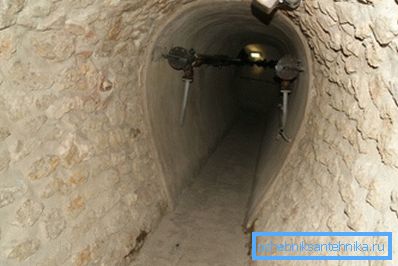

Jednym z eksponatów skansenu w Paryżu jest miejsce dawnego kolekcjonera.

System wewnętrzny

Zacznijmy od części systemu usuwania odpadów, który znajduje się w ścianach domu.

Grzebień

Co to jest grzebień kanałowy?

To jest nazwa wewnętrznego okablowania. Jego nazwa pochodzi od kształtu charakterystycznego dla mieszkań z przyległą łazienką i kuchnią: trzy krany na poziomej rurze (na zlewozmywak, umywalkę i wannę) przypominają grzebień.

W ubiegłym wieku, aż do lat 80., tradycyjnym materiałem na grzebień były żeliwne rury i armatura żeliwna. Rozchylone połączenia zostały uderzone kablem (antyseptyczne impregnowane włókno organiczne) i umazane zaprawą cementową. Rzadziej stosowano uszczelnianie stopionej siarki w celu uszczelnienia związków.

Uwaga: przy usuwaniu takich związków własnymi rękami należy je ogrzewać za pomocą suszarki do włosów, palnika lub palnika. Prace wykonuje się wyłącznie w masce gazowej lub respiratorze. Instrukcja związana jest z faktem, że spaliny są wyłącznie korozyjne: mogą powodować paraliż oddechowy.

W domach zbudowanych pod koniec ubiegłego stulecia dominują grzebienie z PCV. W dzisiejszych nowych budynkach kanalizacja wewnątrz apartamentów jest montowana głównie z tych samych rur PVC; jednak teraz stał się narodowym zespołem i działa na połączeniach gniazd z gumowymi pierścieniami uszczelniającymi. Wraz z PVC stosuje się polipropylen, a rzadziej polietylen.

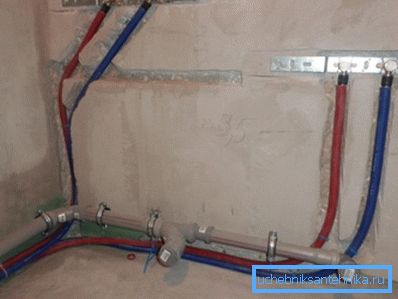

Nowoczesny plastikowy grzebień.

Piony

Grzebienie, położone nad innymi mieszkaniami, łączą pion kanalizacyjny. Ewolucja użytych materiałów była nieco krótsza niż w poprzednim przypadku: konstruktorzy przełączali się bezpośrednio z żeliwnych pionów na prefabrykowane tworzywa sztuczne.

Ptasznik jest zaopatrzony w rewizje - włazy do czyszczenia blokad kanalizacyjnych.

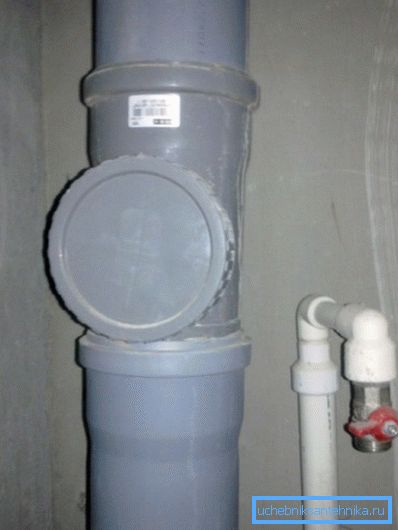

Prefabrykowana rura standpipe z rewizją do czyszczenia blokad.

Lokalizacja audytów jest znormalizowana; muszą być obecne:

  • Na pierwszym piętrze budynku;
  • Na najwyższym piętrze;
  • Kiedy piętro domu ponad pięć - co trzy piętra.

Od góry ptaszki są otwarte; to zapewnia wentylację kanalizacji. Dopuszczalne jest łączenie kilku pionów ze wspólnym wylotem wentylatora (odpowietrznika).

Lezhnevka

Deska dachowa kanalizacyjna to pozioma rura, która łączy kilka pionów i przechodzi do wylotu do studni. Jego układanie odbywa się ze stałym nachyleniem na całej długości w kierunku ruchu ścieku. Przeciwstawne zbocza są niedopuszczalne: staną się miejscami ciągłych blokad.

Nachylenie zależy od średnicy rury:

Średnica Nachylenie, centymetry na metr
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0,8

Podobnie jak w przypadku pionu, plan dachu budynku mieszkalnego wymaga okresowego czyszczenia.

Prowadzone są audyty lub, bardziej dogodnie, ukośne koszulki z kranami zorientowanymi na ruch rur odpływowych:

  • Zakręty (jeśli nie można wyczyścić zakrętu przez kolejną rewizję lub koszulkę);
  • O średnicy płata deski 100-150 mm - co 15 metrów;
  • O średnicy 200 mm - co 20 metrów.

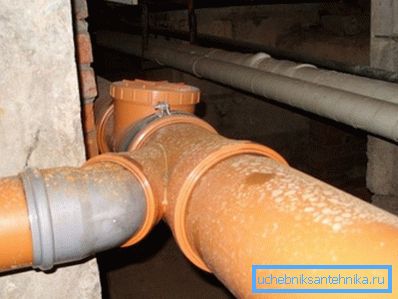

Rewizja na bezpośrednim miejscu łóżka z desek.

Zwolnij do studni

Kończy się deską. Wydanie pasuje do gleby poniżej poziomu zamarzania. Jego początek jest koniecznie zaopatrzony w tee lub rewizję do czyszczenia.

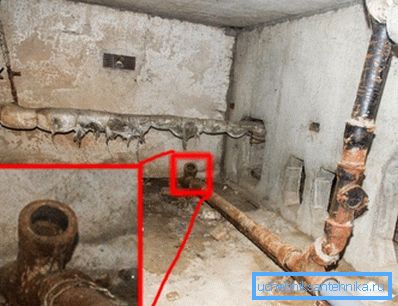

Tee przed wydaniem.

Maksymalna długość zwolnienia z wersji do osi odwiertu jest ograniczona przez jego średnicę:

Średnica Maksymalna długość
50 mm 8 m
100 mm 12 m
150 mm i więcej 15 m

Z reguły do ​​układania w ziemi używana jest żeliwna rura. Jego cena jest wyraźnie wyższa niż jakiegokolwiek rodzaju plastiku; ale sztywność obwodowa jest również znacznie wyższa: wywrócenie się ziemi pod ciężarem samochodu nie spowoduje jej uszkodzenia.

Stoczni, kolektor

Cóż

Ściany studni kanalizacyjnej to zwykle żelbetowe pierścienie ze szwami i zszywkami osadzonymi w zaprawie, dzięki czemu można zejść do niej bez dodatkowych akcesoriów. Pokrycie - właz z żeliwa; dół - betonowa taca.

To jednak nie jedyna opcja. Na zdjęciu - stara studnia z ceglanymi ścianami.

Jak łatwo się domyślić, studnie wzdłuż budynku mieszkalnego znajdują się dokładnie naprzeciwko wylotów. Między sobą połączone są żeliwną rurą o dużej średnicy (200-300 mm) ułożoną na najniższym poziomie lub nieco wyżej (w przypadku studni różnicowych, kompensującą nachylenie terenu).

Ważne: w głębokich odwiertach może się gromadzić metan i inne gazy wytwarzane w procesie rozkładu organicznego. Same w sobie nie są uważane za wysoce toksyczne; jednak minimalna ilość tlenu w powietrzu może spowodować uduszenie, a nawet utratę przytomności. Podczas czyszczenia problemu wymagane jest ubezpieczenie skrzynki lub taca.

Wszystkie gałęzie ścieków z domu do kolektora są zaopatrzone w włazy. Krok pomiędzy nimi iw tym przypadku zależy od średnicy rury.

Średnica Maksymalna odległość pomiędzy dołkami
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

Kolekcjoner

Mówiąc prosto, kolektorem jest gruba rura, która odprowadza ścieki z całego miasta lub poszczególnych jego obszarów do oczyszczalni ścieków.

Jakie materiały mogą być użyte do jego budowy?

  • Najstarsze z obecnie funkcjonujących kolektorów zbudowane są z cegły..

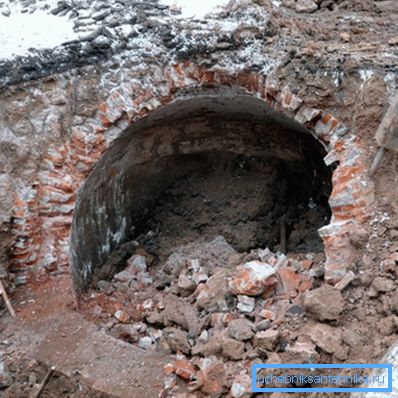

Ruiny ceglanego kolekcjonera.
  • Większość obecnych konstrukcji wykonano z betonu zbrojonego.. Oprócz konstrukcji prefabrykowanych z pierścieni, monolityczne kanały ściekowe są często budowane w gigantycznych miastach z ogromnymi ilościami ścieków: szalunek jest wypełniony betonem na miejscu.
  • Wreszcie duże plastikowe rury stają się ostatnio popularne.. Problem niskiej sztywności obwodowej rozwiązuje się poprzez marszczenie. Aby powierzchnia falista nie powodowała blokad, rura jest wykonana dwuwarstwowo, z gładką powierzchnią wewnętrzną.

W jaki sposób połączone są kanały i ścieki poszczególnych jednostek? Przy pomocy tej samej studni: pozwala to na rewizję samego kolektora i, jeśli to konieczne, oczyszczenie rur wlotowych.

W tych rzadkich przypadkach, gdy teren nie pozwala na ruch ścieków grawitacyjnie, buduje się kanalizację ciśnieniową. W trakcie budowy stosowane są wydajne pompy kałowe i rury ciśnieniowe z polietylenu: jeśli obniżenie ciśnienia w przewodzie grawitacyjnym nie spowoduje żadnych poważnych konsekwencji, to wypadek na kanale z nadmierną presją, nie będzie ozdobą miasta.

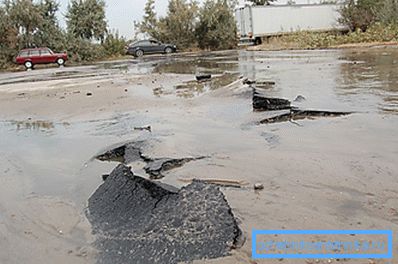

Konsekwencje wypadku na kolektorze ciśnieniowym.

Wniosek

Rozważymy naszą znajomość z systemem kanalizacyjnym, choć nieco powierzchownym. Jak zawsze, wideo w tym artykule zaoferuje czytelnikowi dodatkowe informacje. Sukcesy!
