Kłęby miedzianej rury: przegląd dostępnych narzędzi i metod

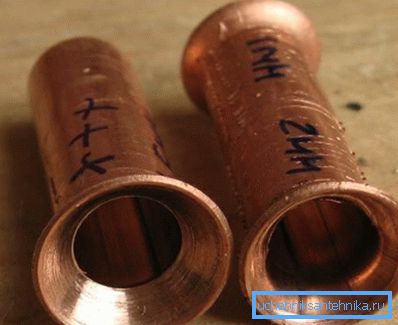

Rozgałęzienie rury lub walcowanie jest deformacją materiału, z którego są wykonane w określonym kierunku. Rolowanie jest wskazane w przypadku, gdy gotowy odlany lub wytłoczony produkt nie może zostać zakupiony lub ma właściwy rozmiar i kształt.

Innym powodem zastosowania tego sposobu może być konieczność dostosowania wewnętrznej średnicy rury do pożądanego rozmiaru.

Podstawowe pojęcia

Walcowanie jest często stosowane w systemach, w których elementy są połączone za pomocą sprzęgieł kanalizacyjnych lub lutowania. Są to systemy takie jak woda, ogrzewanie, gaz, chłodzenie, klimatyzacja lub inżynieria mechaniczna. Jeśli mówimy o takim procesie, jak kielichowanie rur stalowych lub miedzi na skalę przemysłową, to w tym procesie za pomocą wyspecjalizowanych wałków walcujemy kilkakrotnie po powierzchni, aby uzyskać pożądaną średnicę.

Szczególnym przypadkiem toczenia może być działanie giętarki do rur, na którą natknęli się instalatorzy urządzeń hydraulicznych lub gazowych. W tym narzędziu walec toczy rurę wokół kształtu o danym promieniu, tworząc zagięcie wymaganych parametrów.

Dlaczego trzeba walcować

Rozpalanie probówek własnymi rękami jest procedurą niezbędną w następujących przypadkach:

• Kupno rury o wymaganym rozmiarze nie jest możliwe z uwagi na to, że produkty o określonych parametrach nie są wytwarzane metodami odlewniczymi i stemplowymi;
• Aby zmontować system, wymagane jest dokładne dopasowanie elementów do rozmiaru, zgodnie z określonymi parametrami kąta gięcia lub średnicy wewnętrznej.

Rolowanie rur miedzianych biorących udział w tworzeniu systemu zaopatrzenia w wodę należy do ostatniego przypadku.

Wdrożenie metody kroczącej

Rozlanie miedzianych rur własnymi rękami to procedura, która z pewnością wymaga użycia wyspecjalizowanego narzędzia.

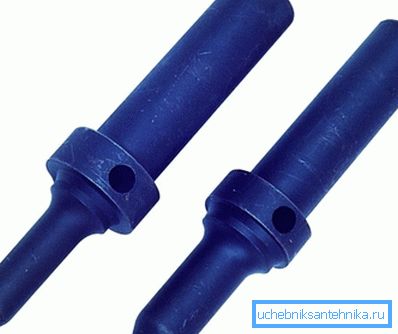

Plastyczność takiego materiału, jakim jest miedź, pozwala osobie, która jest fizycznie rozwinięta i wystarczająco zręczna, aby po prostu próbować pociągnąć taką rurkę w kształcie stożka własnymi rękami, ale jest to brzemienne w skutkach:

• Cienka rurka z zastosowaniem tej metody jest łatwa do uciszenia;
• W miejscu, w którym występuje maksymalny wysiłek, rura może po prostu pęknąć.

Rada Ta metoda rozciągania jest uważana za raczej szorstką i stosowana jest tylko w skrajnych przypadkach.

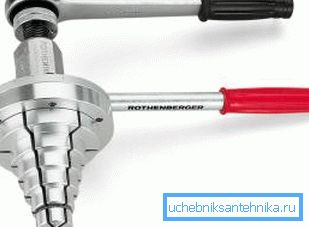

Pomiędzy tak barbarzyńską metodą rozciągania i dobrego toczenia, która jest wykorzystywana przez flarę do rur miedzianych, istnieje opcja pośrednia - urządzenie z wymiennymi dyszami lub ekspanderem. To urządzenie umożliwia rozciąganie miękkiego miedzianego materiału za pomocą dźwigni w jednym prostym akcie.

Zwróć uwagę! Ekspander flary jest wygodnym urządzeniem, jego prędkość jest przyzwoita, ale jakość wyniku pozostawia wiele do życzenia.

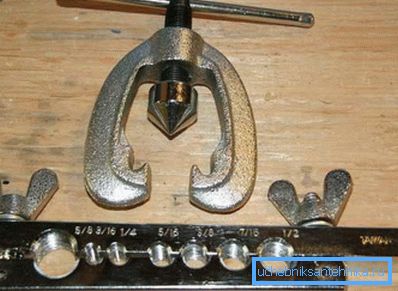

Najbardziej odpowiednim narzędziem do rozwalcowywania jest wałek wykonany z materiału węglikowego, który wielokrotnie przewija się nad wewnętrzną średnicą układanej rury. Przy każdym wynajęciu danego walca odkształcenie rury będzie silniejsze w danym kierunku.

Korzyści z używania wałka

Wypalanie rurek miedzianych własnymi rękami za pomocą wałka jest procesem, który charakteryzuje się następującymi cechami:

1. Łzy rur, które są przetwarzane, są wykluczone.. Każdej toczącej się rolce towarzyszy lekkie odkształcenie produktu, a stopniowe odkształcanie jest łatwo przenoszone przez metal, co eliminuje pęknięcia;
2. Grubość ścianki rury po wypaleniu pozostaje jednakowa. Zagęszczanie w ściankach rur, jeśli początkowo było niejednorodne pod względem składu, zostanie rozwinięte do jednolitej grubości za pomocą rolek;
3. Po spaleniu powierzchnia będzie idealnie płaska i gładka.. Taka gładkość zależy bezpośrednio od jakości użytego narzędzia.

Zwróć uwagę! Na pewno masz możliwość zakupu narzędzia o niższej jakości, którego cena będzie niższa. Taki produkt ma kontur, który jest po prostu wciskany w rurę w ustalonej pozycji. Wynik po obróbce takiego płomienia będzie nieco gorszy, ale całkiem do przyjęcia.

Używanie flary

Kołnierz rury miedzianej za pomocą ręki kielichowej wykonuje się, jeśli połączenie wykonuje się za pomocą złączek lub lutowania. Podczas lutowania konieczne jest rozszerzenie jednego końca, do którego włożona jest inna rurka.

Tak więc istnieje mała szczelina, która musi być wypełniona lutowiem. Ten rodzaj połączenia uważany jest za najbardziej niezawodny w przypadku instalacji systemu split i jednostek chłodniczych.

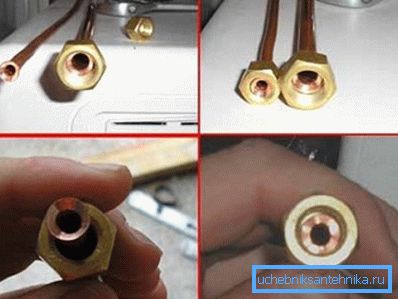

Połączenie łączące jest również dość popularne ze względu na fakt, że dość łatwo jest zmontować i zdemontować taki system. Przed rozpoczęciem rozprężania rury do montażu za pomocą złączek należy najpierw ją przygotować, a dopiero potem rozpocząć odkształcenie.

Kolejność prac jest następująca:

• Oczyszczony koniec rury:
• Tuleja jest umieszczona na rurze;

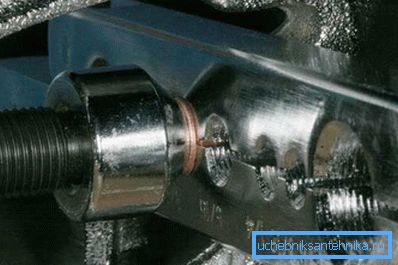

• Rurkę wprowadza się do przyrządu. Kręcąca się śruba obraca się, aż krawędź tworzy kąt 45⁰;
• Produkt jest usuwany z narzędzia;
• Sprzęgło jest doprowadzane do krawędzi, a nakrętka obraca się na nim.

Rada Wielu rzemieślników zaleca cięcie rur z marginesem 2-2,5 cm podczas instalowania miedzianego rurociągu, aby w przypadku nieudanego rozdarcia koniec rury mógł zostać odcięty i powielony proces walcowania.

Jeśli instalacja rurociągu zostanie przeprowadzona przez lutowanie, wówczas proces walcowania powinien składać się z następujących kroków:

1. Powierzchnię czyści się specjalną szczotką;
2. Za pomocą walcowania rura rozszerza się, dzięki czemu można ją wsunąć w kolejny element układu ze szczeliną 0,1 mm;
3. Konieczne jest nałożenie strumienia na powierzchnię wewnętrzną za pomocą jednolitej warstwy i połączenie go z następnym elementem sieci;
4. Złącze jest ogrzewane palnikiem i doprowadza się do niego lutowie. Ocieplenie trwa do momentu stopienia się lutowia;
5. Ogrzewanie jest kontynuowane do momentu równomiernego roztopienia stopionego lutu na złączu.

Podsumowując

Z punktu widzenia nowoczesności, rurociąg miedziany ze względu na złożoność jego instalacji i alternatywy istniejące na współczesnym rynku, jest raczej dziwnym wyborem. Jednakże, jeśli mimo wszystko zdecydowałeś się na stworzenie rurociągu z tego miękkiego materiału własnymi rękami, możesz łatwo poradzić sobie z instalacją takiego systemu za pomocą migotania (zobacz także artykuł Rury VChGG - funkcje i zastosowania).

Film wideo w tym artykule pozwoli ci przeczytać instrukcje tego typu instalacji.
