Kolektor polipropylenowy z dźwigami - cechy produkcyjne

Przy równoległym podłączeniu kilku urządzeń grzewczych lub układu ogrzewania "ciepłej podłogi" pamiętaj o użyciu kolektorów. Te urządzenia można kupić w sklepie hydraulicznym lub zrobić samemu. W tym artykule przyjrzymy się, jak zmontować kolektor hydrauliczny z zaworami odcinającymi z tak wytrzymałego i taniego materiału jak polipropylen.

Informacje ogólne

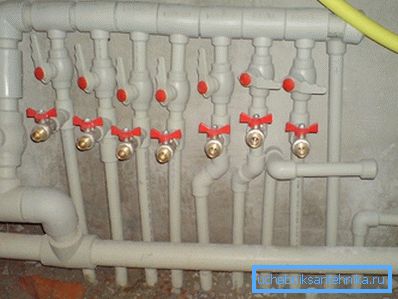

Do tej pory kolektory, które są popularnie nazywane grzebieniami, są używane do łącznego połączenia szeregu urządzeń grzewczych i sanitarnych. Zewnętrznie to urządzenie jest cylindryczną częścią z jednym wejściem i wieloma kranami. Każdy zaczep jest dostarczany z zaworami odcinającymi.

Zasada działania tego urządzenia jest następująca - woda lub inna ciecz jest dostarczana do wlotu pod ciśnieniem. Co więcej, jest on rozprowadzany między kranami, które umożliwiają równoległe połączenie kilku urządzeń hydraulicznych lub, na przykład, kilka konturów ogrzewania podłogowego.

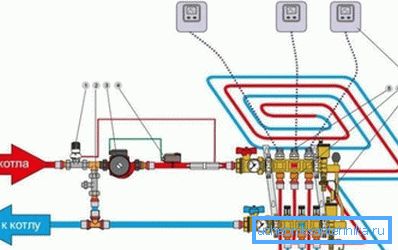

Podłączenie kolektora pozwala na równomierne ciśnienie wody we wszystkich urządzeniach hydraulicznych, gdy są one jednocześnie włączone. W przypadku stosowania grzebieni w systemach grzewczych zapewnione jest równomierne ogrzewanie wszystkich urządzeń grzewczych (grzejników lub konturów ciepłej podłogi).

Złożenie grzebienia polipropylenowego własnymi rękami jest dość proste, a wszystko, czego potrzebujesz, to zestaw trójników i zaworów kulowych.

W takim przypadku urządzenie będzie miało wiele zalet, takich jak:

• Odporność na korozję.
• Szczelność, ponieważ elementy mocujące są ze sobą bezpiecznie spawane.
• Trwałość - na polipropylenowych ścianach okuć prawie nie zbiera się kamień.
• Taniość, ze względu na fakt, że cena rur i kształtek z polipropylenu nie jest wysoka.
• Niezawodność, ponieważ polipropylen jest dość trwałym materiałem.
• Możliwość wykonania dokładnie tylu kranów, ile potrzeba.
• Możliwość korzystania z produktu zarówno dla systemu zaopatrzenia w wodę, jak i dla ogrzewania.

Z tych powodów wielu ekspertów preferuje metalowe kolektory urządzenia, montowane niezależnie od części z polipropylenu.

Kolektor produkcyjny

Materiały

Tak więc, aby samodzielnie zainstalować kolektor polipropylenowy z zaworami odcinającymi, wymagane są następujące materiały:

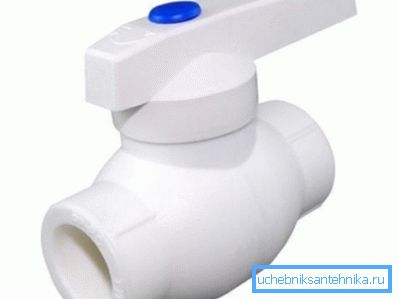

Zwróć uwagę! Zawory kulowe mogą być używane tylko do otwierania i zamykania strumienia. Jeśli konieczne jest regulowanie jego intensywności, należy zastosować inny typ zaworów.

Średnice rur i kształtek mogą mieć inne parametry. Najważniejsze jest to, że odpowiadają one średnicy rurociągu.

Zgromadzenie

Instrukcje dotyczące składania grzebienia są dość proste, najważniejsze jest przestrzeganie następującej sekwencji:

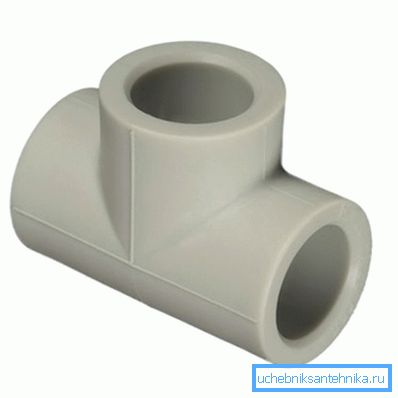

• Przede wszystkim połączenia tee. Każda herbata służy jako kran.
• Następnie, po jednej stronie urządzenia zainstalowana jest wtyczka, a z drugiej - kątownik. pod kątem 90 stopni (jeśli dopływ wody będzie na dole).
• Po zmontowaniu kolektora bez dźwigów wystarczy zainstalować zawór odcinający dla każdego wylotu. W tym celu do każdej trójnika przyspawana jest mała rurka, do której przylutowano polipropylenowy zawór kulowy.

Aby połączyć wszystkie części razem, potrzebujesz specjalnej spawarki (lutownica).

Poniżej znajduje się kolejność dopasowywania połączeń za pomocą tego urządzenia:

• Pierwszym krokiem jest podgrzanie lutownicy do temperatury roboczej. Gotowość przyrządu będzie sygnalizowana przez zieloną diodę LED.

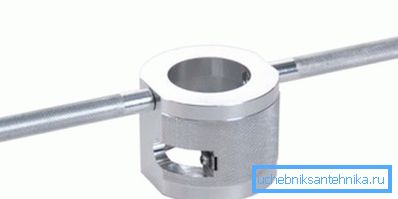

• Ponieważ łączniki są połączone ze sobą za pomocą segmentów rurowych, podczas gdy zgrzewarka się nagrzewa, konieczne jest oczyszczenie odcinka rury, która będzie przyspawana do złączki. Odbywa się to za pomocą specjalnego narzędzia umieszczonego na końcówce rury i obracającego się.

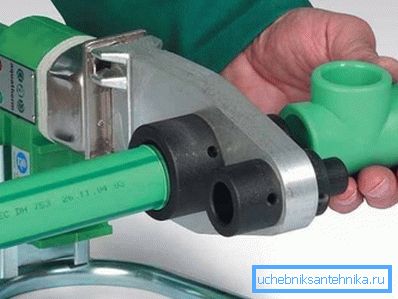

• Po osiągnięciu przez lutownicę temperatury roboczej, włożyć złączkę i rurę do dysz narzędziowych i poczekać, aż plastikowa powierzchnia się rozpuści. W komplecie z lutownicą znajduje się tabela pokazująca czas topienia dla części o różnych średnicach.
• Po upłynięciu czasu podanego w tabeli należy usunąć połączone części dysz i połączyć je. W tej pozycji muszą trzymać się aż do zestalenia, starając się nie ruszać ani się nie obracać.
• Następnie rurka podłączona do złączki musi zostać odcięta, pozostawiając końcówkę do spawania do niej innego elementu.

Wskazówka! Aby "dostać rękę", powinieneś ćwiczyć na skrawkach rur i złączek, ponieważ źle przylutowana część może zrujnować cały kolektor.

Zgodnie z tą zasadą wszystkie szczegóły są ze sobą powiązane. Jeśli kolektor z zaworami kulowymi zostanie użyty w systemie grzewczym, wówczas należy wykonać inne urządzenie do zwrotu.

Wniosek

W wielu przypadkach kolektor jest niezbędnym elementem układu. Jak się przekonaliśmy, stworzenie tego urządzenia z polipropylenu jest w mocy każdego rzemieślnika, który wie, jak obchodzić się z lutownicą do rur z tworzyw sztucznych. Jednocześnie jakość i cechy produktu nie będą gorsze niż markowe grzebienie.

Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
