Kolorystyka rurociągów: różnice, przeznaczenie, standardy

Nowoczesna komunikacja inżynieryjna, przemysłowa, miejska i inna, ich sieci i systemy są zaprojektowane do transportu różnych substancji, które są niebezpieczne dla ludzi i środowiska. Dlatego nawet w czasach radzieckich opracowano specjalny dokument GOST 14202 69 w sprawie koloru rurociągów, który ściśle reguluje, jakie oznaczenia kolorów i inne znaki powinny powiadamiać personel o zawartości rury, z którą należy pracować.

Bezpieczeństwo komunikacji

Cel

Należy od razu zauważyć, że wymóg ten nie jest w żadnym wypadku zaleceniem, ponadto niezgodność lub nieprzestrzeganie wymogów SNiP jest odpowiednio ściśle karalne przez prawo.

Nie dlatego, że ktoś chciał malować ten świat nowymi świeżymi farbami, ale dlatego, że w razie wypadku, konserwacji, a także innych kontaktów i manipulacji z wymienionymi obiektami, służby ratownicze, EMERCOM i inne służby specjalne powinny wiedzieć na pewno z jakimi substancjami mają do czynienia i jakie środki należy zastosować, aby ograniczyć i wyeliminować zagrożenie.

Należy również pamiętać, że rurociągi są daleko od wody z kranu, substratów grzewczych i ścieków.

Nowoczesna produkcja i przemysł chemiczny były od dawna manipulowane substancjami takimi jak:

• Gazy palne i wybuchowe różnego pochodzenia;
• Palne i wybuchowe ciecze różnego pochodzenia;
• Toksyczne gazy i ciecze;
• Przegrzana para wodna;
• Para nasycona;
• Substancje wysokociśnieniowe;
• Niepalne gazy i płyny;
• Kwasy, w tym dymny i skoncentrowany;
• Alkalis o różnym składzie;
• Niebezpieczne związki organiczne;
• Próżnia powietrzna;
• Wszelkie substancje pod wysokim ciśnieniem;
• Inne niebezpieczne lub szczególnie ważne substancje.

Zwróć uwagę! Oprócz bezpośredniego zagrożenia dyktowanego przez skład chemiczny transportowanej substancji, ważną rolę odgrywa temperatura (zarówno wysoka, jak i niska), a także ciśnienie i objętość.

Nie trzeba dodawać, że sytuacja awaryjna powstaje w przypadku awarii linii głównej i wycieku, pożaru lub innej niebezpiecznej działalności transportowanej substancji, a służby ratownicze, służby ratownicze, ekipy ewakuacyjne i inni uczestnicy akcji ratowniczych muszą być w pełni poinformowani o charakterze i składzie źródła niebezpieczeństwa.

Konsekwencje katastrofy mogą dotyczyć nie tylko lokalnych, lokalnych, regionalnych, a nawet krajowych i globalnych skal. Ta okoliczność przenosi omawiany temat na zupełnie inny poziom, i tutaj kwestie te nie są ustalane przez radę rodziny - czy malować farbą własnymi rękami, czy też zadzwonić do malarza.

Jest to problem krajowy, który jest jednym z najbardziej kontrolowanych i odpowiedzialnych na poziomie ministerstw i departamentów różnych krajów i ich związków.

Zwróć uwagę! Cena niezgodności, ignorowania, sabotowania lub niewłaściwego spełnienia wymagań dotyczących etykietowania to życie wielu ludzi, integralność infrastruktury, wydajność przemysłu i przedsiębiorstw wspierających życie w miastach, szpitalach, innych ważnych obiektach, to kwestia zachowania i ochrony obiektów naturalnych, w tym unikalnych.

Grupy substancji i odpowiadające im kolory

Zgodnie z GOST 14202 69 postanowiono podzielić wszystkie przewożone substancje na dziesięć powiększonych grup, które łączy jedna lub druga wspólna cecha.

Tak więc wszystkie substancje w pierwszym przybliżeniu są podzielone na następujące grupy:

1. Woda (techniczne, picie, odpady);
2. Para wodna;
3. Powietrze;
4. Gazy palne, w tym upłynnione;
5. Niepalne gazy, w tym upłynnione;
6. Różne kwasy, w tym wściekłość;
7. Alkalis;
8. Łatwopalne ciecze;
9. Niepalne ciecze;
10. Inne substancje.

Pewne kolory odpowiadają tym powiększonym grupom substancji, które wskazują na obecność w naczyniu jednej lub drugiej substancji chemicznej:

Numer grupy	Transportowana substancja	Nazwa koloru

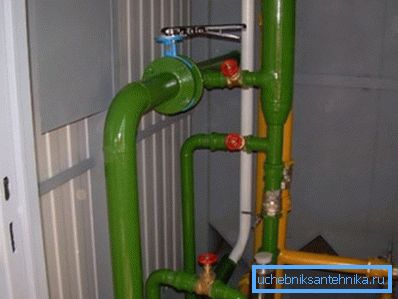

1	Woda	zielony
2	Steam	czerwony
3	Powietrze	niebieski

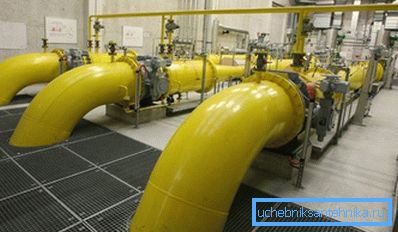

4.5	Palne i niepalne gazy	żółty
6	Kwasy	pomarańczowy
7	Alkalis	fioletowy
8.9	Ciecze palne i niepalne	brązowy
0	Inne substancje	szary

Zwróć uwagę! Oprócz wymienionych kolorów i przedmiotów, systemy i instalacje przeciwpożarowe muszą być pomalowane na czerwony kolor niezależnie od ich zawartości.

Metody powlekania farbami

Kolor identyfikacyjny nanosi się w ciągłej warstwie na całej powierzchni lub w oddzielnych sekcjach.

Metoda nakładania farby jest wybierana na podstawie kilku czynników:

• Lokalizacja obiektu;
• Średnica rury;
• Długość pnia;
• Liczba wspólnie umieszczonych linii;
• Wymagania przepisów bezpieczeństwa przemysłowego i bezpieczeństwa życia w przemyśle;
• Wymagania higieny przemysłowej;
• Warunki widoczności i przejrzystości środowiska lotniczego w obiekcie;
• Warunki oświetleniowe samego obiektu;
• Wygoda personelu;
• Ogólne rozwiązanie architektoniczne lub zespół obszaru.

Jeżeli koncentracja jasnych kolorów z tego czy innego powodu jest niedopuszczalna, a także w warsztatach o dużej liczbie i długości komunikacji - oznaczenie wykonuje się w sekcjach.

Jeśli liczba połączeń jest niewielka, a ich długość jest niewielka, ponadto, jeśli nie pogorszy to warunków pracy w warsztatach, kolorowanie jest ciągłe.

Obiekty zewnętrzne są pokryte warstwą ciągłą, biorąc pod uwagę wpływ na powłokę promieniowania słonecznego i inne czynniki pogodowe.

Jeśli powłoka jest nakładana na warsztaty i obszary produkcyjne, to w tym przypadku reszta powierzchni rury jest zwykle pomalowana w kolorze ścian pomieszczenia. Jednocześnie stosowanie innych odcieni do wypełniania luk jest surowo zabronione.

Zwróć uwagę! W przypadku układania autostrad w kanałach bez przejść lub w sposób wolny od kanałów znakowanie stosuje się w obszarach komór i studzienek rewizyjnych.

Inną ważną zasadą jest to, że działki identyfikacji są stosowane zgodnie z lokalnymi cechami (pogoda, klimat, aktywność słoneczna, widoczność). Jednocześnie znajdują się w najważniejszych i najważniejszych miejscach - połączeniach, odgałęzieniach, w miejscach selekcji i oprzyrządowania, w punktach przejścia głównych tras przez ściany i inne przeszkody, podłogi, przegrody, a także na wejściach i wyjściach zakładów produkcyjnych.

Zwróć uwagę! Częstotliwość aplikacji wewnątrz obiektów i na terenie instalacji zewnętrznych wynosi co najmniej 10 metrów, na otwartych liniach i rurociągach - od 30 do 60 metrów, w zależności od warunków terenowych.

Szerokość sekcji zależy bezpośrednio od średnicy rurociągu. Dla przedmiotów o średnicy do 300 mm - nie mniej niż 1200 mm (cztery średnice), dla przedmiotów o średnicy przekraczającej 300 mm - nie mniejszej niż 600 mm (dwie średnice).

Jeśli wymiary autostrad są naprawdę duże - czy możliwe jest zastosowanie podłogi przynajmniej? obwód rury w odniesieniu do izolacji.

Zwróć uwagę! Wymienione zasady stosowania i wymiary muszą bezwzględnie odpowiadać średnicom rur i rurociągów tranzytowych.

Niebezpieczne przedmioty

Tutaj GOST pozostawia tylko trzy podstawowe kolory:

1. czerwony - materiał wybuchowy i łatwopalny, łatwopalny;
2. zielony - neutralny;
3. żółty - toksyczność, toksyczność, głębokie podciśnienie, uduszenie, radioaktywność, zdolność do powodowania oparzeń chemicznych lub po prostu niebezpiecznie wysokie ciśnienie.

W przypadku rur zawierających substancje o wielu czynnikach ryzyka można zastosować wiele pierścieni, to znaczy, że może to być czerwony i żółty pierścień w tym samym czasie.

Zwróć uwagę! Rurociągi z głęboką próżnią, z wyjątkiem malowania rur i pierścieni, muszą być oznaczone jako "Próżnia".

Ponadto krótka nazwa chemiczna substancji jest zapisana na samych pierścieniach i wskazuje kierunek jej ruchu. W sytuacjach zdarzeń normalnych i nadzwyczajnych jest to niezwykle ważne i wpływa na wiele czynników, które mogą wpływać na życie ludzi.

W przypadku szczególnie niebezpiecznych przedmiotów stosuje się między innymi znaki ostrzegawcze o różnej zawartości, których kolor, forma i zawartość są również ściśle regulowane i instalowane. Płyta musi mieć trójkątny kształt, żółte tło i czarną grafikę.

Takie znaki lub znaki zwykle oznaczają następujące substancje:

• Silne trucizny;
• Związki wybuchowe;
• Substancje radioaktywne;
• Inne szczególnie niebezpieczne związki i ich mieszaniny, szczególnie szkodliwe podczas opryskiwania.

Jeśli wskazanie nie zawiera szczegółowych informacji, wykrzyknik jest po prostu pozostawiony na żółtym tle.

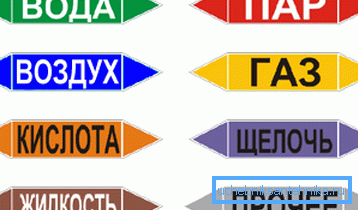

Użyj również tabliczek znamionowych, które nie zmieniają koloru, gdy substancja wycieka. Zwykle zawierają wskazanie rodzaju substancji i wskazują kierunek ruchu medium jednym z ostrych końców, czasami z użyciem obosiecznych tarcz.

Wniosek

Aby zapewnić normalne funkcjonowanie i likwidację wypadków w nowoczesnych obiektach przemysłowych i przemysłowych, konieczne jest przesyłanie substancji rurociągami. Dla bezpieczeństwa są one oznaczone zgodnie z GOST i SNiP, co jest wyraźnie widoczne na filmie w tym artykule.
