Które lepiej jest używać kominów w budowie domów wiejskich

23-08-2018
Rury

Podczas budowy pieców i kominków, a także instalacji autonomicznego systemu ogrzewania dla prywatnego domu mieszkalnego, wielu właścicieli domów ma problem wyboru najbardziej odpowiedniego projektu do produkcji kominów i kanałów dymowych. Jak wiadomo, kominy przemysłowe najczęściej stanowią samonośną konstrukcję, wyprodukowaną zgodnie z odrębnym projektem technicznym i posiadającą własną infrastrukturę technologiczną.

Jednocześnie, dla bezpiecznego i ekonomicznego odprowadzania gazów odlotowych z autonomicznego systemu ogrzewania prywatnego budynku mieszkalnego, najlepiej jest stosować wbudowane kanały dymowe lub przednie rury wydechowe zaprojektowane zgodnie z przepisami przeciwpożarowymi.

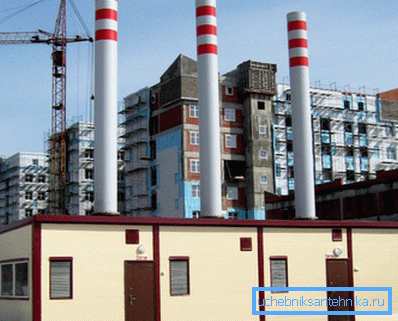

Rury samonośne autonomicznego kotła gazowego.

Przegląd różnych rodzajów kominów

Aby udzielić szczegółowej odpowiedzi na wszystkie interesujące nas pytania na ten temat, w niniejszym artykule zostaną opisane główne aspekty dotyczące właściwego wyboru materiału do produkcji kominów.

Ponadto czytelnik otrzyma szczegółowe instrukcje, które uwzględniają główne problemy technologiczne dotyczące prawidłowej instalacji i rozmieszczenia układu wydechowego na dachu lub fasadzie budynku.

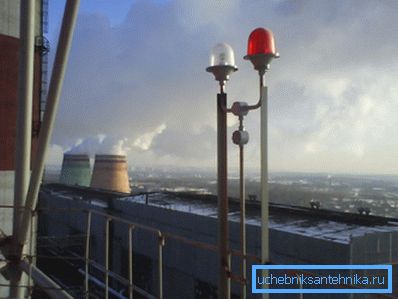

Rysunek pokazuje lekkie ogrodzenie kominów przedsiębiorstwa przemysłowego.

Fizyka i dynamika gazu w kominie

Aby zrozumieć wszystkie cechy projektowania i instalacji kominów, przede wszystkim należy zrozumieć, jakie procesy fizyczne zachodzą w systemie oddymiającym podczas pracy urządzeń grzewczych dla gospodarstw domowych.

  1. Normalny naturalny ciąg kominowy, niezbędny do sprawnej pracy wszystkich pieców, kotłów grzewczych i domowych kominków, powstaje z powodu różnicy w ciśnieniu powietrza pomiędzy wlotem podgrzewacza a wylotem zewnętrznego komina. W wyniku różnicy ciśnień w rurze powstaje próżnia powietrza, która pomaga usuwać produkty spalania paliwa z pieca do otaczającej atmosfery.
  2. Odwrotna trakcja, z reguły, jest krótkotrwałym, ale bardzo niebezpiecznym i szkodliwym zjawiskiem, które najczęściej występuje, gdy występuje niepiśmienna konstrukcja systemu kominowego lub niewłaściwe usytuowanie wylotu w stosunku do dachu budynku..

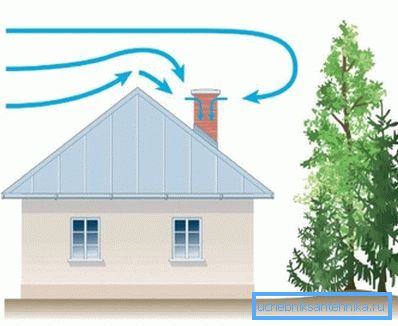

Schemat utrzymania ruchu powietrza nad dachem prywatnego domu, który prowadzi do pojawienia się odwrotnego ciągu.
  1. Występuje znaczna różnica temperatur ze względu na stopniowe schładzanie ogrzanych gazów w kominie, jako odległość od komory grzewczej nagrzewnicy i bliżej wylotu. Ta chwila jest szczególnie ważna do rozważenia w systemach grzewczych o dużej długości kanału dymowego.
  2. Zwiększona wilgotność powietrza, szczególnie w górnych częściach komina, powstaje w wyniku kondensacji pary wodnej., zawarte w spalinach, gdy stygną podczas przechodzenia przez rury i kanały.
  3. W wyniku wzajemnego oddziaływania lotnych produktów spalania paliwa z kondensatem wodnym, powstają kwasy, alkalia i inne agresywne związki, co z czasem może doprowadzić do stopniowego niszczenia ścian kanału dymowego.

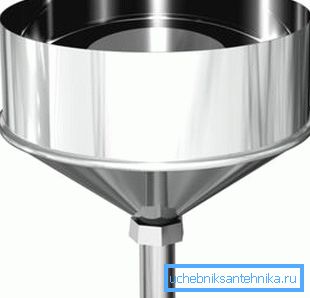

Zdjęcie przedstawia wtyczkę z rurką do odprowadzania skroplin.

Wskazówka! Aby zmniejszyć spadek temperatury, a tym samym zminimalizować powstawanie kondensatu, konieczne jest przeprowadzenie dokładnego ogrzania kanału dymu na całej jego długości, przy użyciu ognioodpornych materiałów izolacyjnych.

Wybór materiału

Wybierając materiał do produkcji kominów, należy wziąć pod uwagę fakt, że musi on mieć wysoką wytrzymałość mechaniczną i dobrą nośność, aby wytrzymać ciężar i obciążenia wiatrem. Ponadto musi być odporny na wodę, kwasy, zasady i inne środowiska korozyjne, a nie ulegać degradacji pod wpływem niskiej i wysokiej temperatury.

Obecnie masowa produkcja kominów najczęściej oferuje produkty z następujących rodzajów materiałów:

  1. Cegła z pustaków litych lub pustych, jak również monolityczne konstrukcje lekkich i ciężkich marek z betonu zbrojonego.

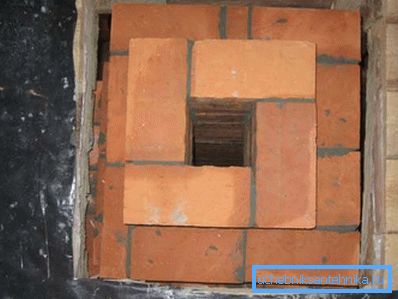

Układanie kanału dymowego z litej cegły.
  1. Rura ceramiczna oczyszczona z zanieczyszczeń, wypalanej gliny, pokryta od środka i na zewnątrz warstwą ognioodpornej, kwasoodpornej glazury.
  2. Ogrzany komin metalowy z polerowanej stali nierdzewnej składa się z dwóch warstw metalu, pomiędzy którymi układany jest ogniotrwały materiał termoizolacyjny.

Wszystkie elementy konstrukcyjne kanału dymowego są wzajemnie połączone za pomocą zaprawy cementowej lub specjalnej masy uszczelniającej i kwasoodpornej, która po wyschnięciu pozostaje tworzywem sztucznym, dzięki czemu nie zapada się pod wpływem spadku temperatury.

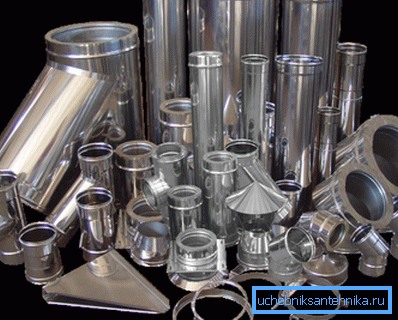

Elementy konstrukcyjne z izolowanego komina ze stali nierdzewnej.

Kształt i wysokość kominów

Projektując i budując kominy własnymi rękami, należy pamiętać, że charakterystyka dynamiczna gazu w kominie zależy w dużej mierze od wielkości, kształtu i różnicy wysokości całego systemu grzewczego, dlatego do jego normalnego funkcjonowania należy przestrzegać następujących warunków:

  1. Najmniejszy opór ruchu wznoszącego się przepływu powietrza występuje w okrągłej rurze, ponieważ taki kształt najlepiej przyczynia się do prostoliniowego laminarnego ruchu gazów bez tworzenia turbulentnych wirów.
  2. Jeśli konieczne jest wykonanie prostokątnej rury, stosunek długości boków powinien wynosić 1: 1,5, a zaleca się, aby naroża wewnętrzne zaokrąglić w największym możliwym stopniu zaprawą cementową.
  3. Powierzchnia przekroju powinna wynosić co najmniej 10 cm, podczas gdy średnica okrągłej rury powinna wynosić co najmniej 150 mm dla pieców i 180 mm dla kominków.
  4. Jakość naturalnej trakcji w piecu zależy w dużej mierze od różnicy wysokości, dlatego komin w prywatnym domu musi mieć wysokość co najmniej 4 m dla jednego pieca i co najmniej 5 m dla dwóch pieców.

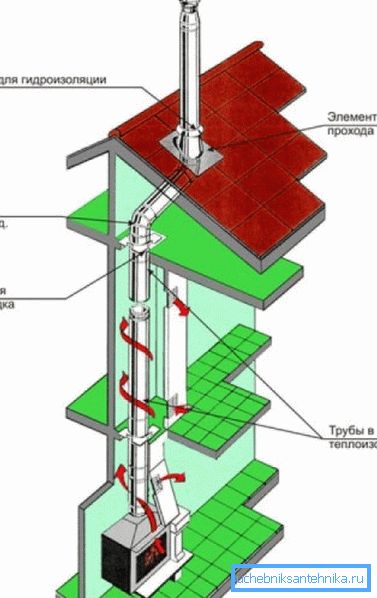

Schemat najprostszego kominka w prywatnym budynku mieszkalnym.

Wskazówka! Aby zapewnić dobrą trakcję i zminimalizować powstawanie sadzy w rurze, do produkcji kanałów dymu należy używać materiałów o gładkiej, a przede wszystkim lustrzanej powierzchni wewnętrznej. Ze względu na te cechy, kominy ze stali nierdzewnej są najbardziej poszukiwanym materiałem i chociaż ich cena pozostaje dość wysoka, są one obecnie szeroko stosowane w budownictwie indywidualnym.

Wybór lokalizacji

Jakość systemu ogrzewania pieca zależy między innymi od prawidłowej lokalizacji kanałów dymowych wewnątrz i na zewnątrz budynku, a także od prawidłowego wyboru miejsca ich wyprowadzenia na powierzchnię dachu.

Aby uniknąć występowania siły wstecznej, aby zminimalizować prawdopodobieństwo skraplania i zapobiec zniszczeniu konstrukcji pod wpływem czynników zewnętrznych, należy przestrzegać prostych zasad bezpieczeństwa dla kominów, które są następujące:

  1. Kilka kominów w tym samym budynku należy połączyć w jedną grupę i zamknąć za pomocą wspólnej obudowy ochronnej wykonanej z materiału termoizolacyjnego. Tak więc, będąc w zwykłej izolowanej obudowie, każdy z nich ogrzeje resztę, dając im trochę ciepła.
  2. Zewnętrzna powierzchnia izolowanej rury powinna być umieszczona nie bliżej niż 100 mm od drewnianych konstrukcji budynku, a między nimi należy zainstalować uszczelkę z niepalnego materiału izolacyjnego, takiego jak wełna mineralna lub azbest.

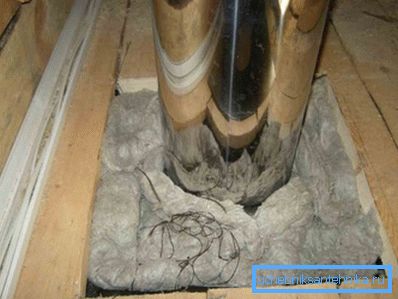

Przejście rury przez pokrycie międzywarstwowe.
  1. Oddzielne samonośne kominy kratownicowe powinny być zainstalowane tak, aby nie powstawało ciśnienie powietrza z najbliższych budynków, biorąc pod uwagę dominujący kierunek wiatru dla tego regionu
  2. Wylot kanału dymowego powinien znajdować się jak najbliżej grzbietu dachu. Jednocześnie zmniejsza się przenikanie ciepła z rury do atmosfery i zapewniona jest swobodny przepływ powietrza niezbędny do wytworzenia naturalnego ciągu.
  3. Na dachu materiałów ognioodpornych (łupek, dachówka metalowa) wylot powinien być nie mniejszy niż 500 mm powyżej kalenicy dachu, a na dachu pokrycia dachowego lub giętkiej dachówce odległość ta powinna wynosić co najmniej 800 mm.

Wizualną reprezentację prawidłowej lokalizacji wylotu rury można uzyskać, patrząc na poniższy rysunek.

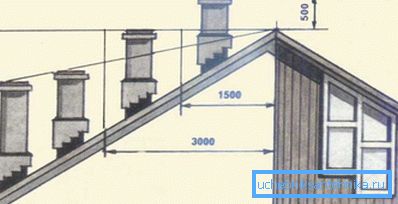

Optymalna lokalizacja wylotu względem grzbietu dachu.

Kodeksy bezpieczeństwa pożarowego

Projekt i konstrukcja kanałów wylotowych gazu dla domowych urządzeń grzewczych i kominków dekoracyjnych powinny być wykonane w sposób ściśle zgodny z przepisami przeciwpożarowymi, a także przepisami budowlanymi i przepisami.

  1. Każdy komin musi być zainstalowany na własnym fundamencie lub mieć osobny montaż ze specjalnymi wspornikami do konstrukcji wsporczych budynku.
  2. Zabronione jest używanie rur jako podpór łożyskowych do mocowania innych elementów konstrukcyjnych budynku i instalacji komunikacyjnych.

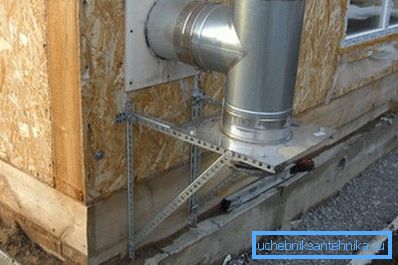

Wspornik nośny do montażu rurki izolowanej ze stali nierdzewnej.
  1. Metalowe konstrukcje kominów znajdujące się na elewacji budynku należy bezpiecznie przymocować do ściany za pomocą śrub rozprężnych za pomocą podkładek sprężystych Grover i nakrętek zabezpieczających.
  2. Zabrania się używania rury na dachu budynku do wiązania ładunku i zabezpieczania trymerów podczas prac dekarskich.
  3. Łączenie konstrukcji rury z krwią budynku powinno być wyposażone w fartuch z blachy ocynkowanej, aby chronić go przed deszczem i innymi opadami.
  4. Kiedy budynek znajduje się na terytorium podejść lotniczych na lotniskach, heliportach lub latających pałkach, lekkie ogrodzenie kominów jest koniecznie wykonywane za pomocą górnych świateł sygnalizacyjnych, zgodnie z Podręcznikiem służby lotniskowej w lotnictwie cywilnym (GA-86 US).

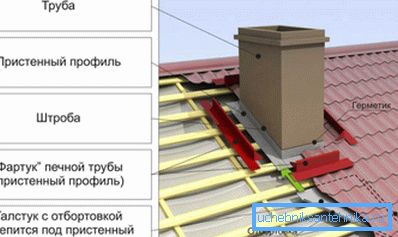

Schemat instalacji fartucha w celu ochrony przestrzeni pokrycia dachów przed wilgocią.

Wskazówka! Podczas instalowania systemu ogrzewania pieca w budynkach drewnianych konieczne jest zainstalowanie na kominach palników i iskrochronów, aby uniknąć spalania drewna z produktów spalania gazów spalinowych, które przypadkowo wyleją się z komina.

Wniosek

Po przeczytaniu tego artykułu można stwierdzić, że samodzielna instalacja komina w systemie ogrzewania budynku mieszkalnego jest bardzo ważnym przedsięwzięciem, dlatego przed wykonaniem tej pracy zaleca się szczegółowe zbadanie zasad bezpieczeństwa przeciwpożarowego, kodów budowlanych kominów i innej dokumentacji technicznej.

Ponadto, aby uzyskać więcej informacji, możesz obejrzeć film w tym artykule lub przeczytać podobne materiały na naszej stronie internetowej.
