Łączenie rur: co jest potrzebne, jak wybrać i jak zamontować

22-10-2018
Rury

Po dokładniejszym zbadaniu złącze rurowe jest bardzo prostym produktem. W rzeczywistości jest to rodzaj złącza dla dwóch rur o tej samej lub różnej średnicy. Ponadto produkt ten jest przeznaczony do łączenia autostrad, które są wykonane z różnych materiałów (na przykład może to być dokowanie z tworzyw sztucznych i stali).

Jednak pomimo prostej zasady urządzenia bardzo często jest wybierany nieprawidłowo. Wynika to głównie z faktu, że na rynku jest zbyt wiele nowoczesnych urządzeń, które montowane są jakoś z pudełka, lub mają zestaw wyjątkowych właściwości.

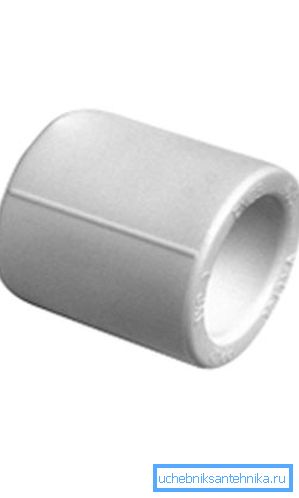

Przykład najprostszego adaptera

I bardzo często, z powodu nieokreślonych indywidualnych cech, normalne działanie produktów w konkretnej sytuacji staje się po prostu niemożliwe.

W tym artykule postaramy się rozważyć jak najwięcej tego rodzaju produktów tego typu, jak różnią się one od siebie nawzajem i jak zamontować je do jednej lub drugiej rury. Zacznijmy od najważniejszej rzeczy.

Rodzaje sprzężeń w zależności od rodzaju połączenia

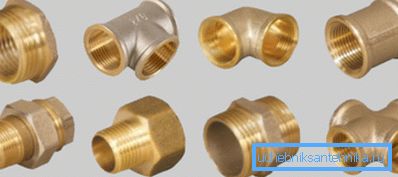

Zakres złącz

W tym przypadku mamy na myśli, że wszystkie adaptery, choć mają tę samą funkcję, ale metoda utrwalania może być inna. Rozważ wszystko szczegółowo w poniższej tabeli.

Metoda mocowania: Funkcje:
  1. Przy pomocy lutownicy.
Jest to w istocie skok elementów, a ta technologia jest wykorzystywana w systemach plastikowych. Zaletą tej metody jest to, że połączenie jest bardzo szczelne i niezawodne. Jeśli mistrz robi wszystko tak, jak powinien, to nie ma przecieków w stawach, a jeśli chodzi o wady, możemy rozpoznać taki moment jako niepoprawny skok. Jeśli czas plastycznej temperatury topnienia zostanie przekroczony o co najmniej kilka sekund, to po zamontowaniu złączki istnieje duże prawdopodobieństwo pęknięć. Cóż, jeśli lutownica działa na część mniej niż to konieczne, to siła połączenia będzie niska.
  1. Wątek
Cóż, wszystko jest tu całkiem jasne - tego typu oprawka jest z reguły wykonana z metalu. Detal jest po prostu nawinięty na końcu metalowej rury. Technologia Plus to niska cena takiej pracy i jej prostota. Całkiem możliwe jest robienie wszystkiego własnymi rękami bez zaangażowania specjalistów i bez kupowania drogiego instrumentu, ale wadą tej metody jest ciągłe monitorowanie takich szwów, ponieważ istnieje duże ryzyko ich rozhermetyzowania. Dlatego też, w żadnym wypadku nie należy na przykład gwintowane złącze rurowe być osadzone w ścianach.
  1. Bayonet
Stosowany jest głównie do łączenia linii, przez które przepływa woda lub trochę powietrza. Istotą połączenia jest to, że łącznik zatrzaskuje się na końcach rur za pomocą specjalnych nakrętek typu karabińczykowego, możliwe jest szybkie wykonanie takiego szwu, ale jego szczelność i wytrzymałość nie są zbyt dobre.
  1. Gilzovy.
Zasada działania polega na umieszczeniu rury na specjalnej rurze wewnątrz złącza. Samo wyposażenie ma z reguły nakrętkę, która zaciska, mocuje złączkę na rurze.Te złącza są w stanie wytrzymać duży nacisk, wystarczy upewnić się, że istnieje dobre połączenie rury - wąż metalowy, nawiasem mówiąc, sama rura również musi być mocna.

Wewnątrz złącza mogą znajdować się gumowe uszczelki, które są bardzo wrażliwe na zmiany temperatury. Jeśli guma wewnątrz produktu jest kiepskiej jakości, to wraz ze zmianą temperatury pojawi się na niej coraz więcej mikropęknięć. I to oczywiście wpłynie (na gorsze) na szczelność połączeń elementów rurociągu.

Wskazówka! Zalecamy, aby nie oszczędzać na okuciach tego typu i kupować produktów znanych, sprawdzonych marek.

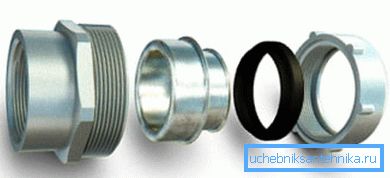

Sprzęgło próbki ze zintegrowaną gumową uszczelką

Jeśli chodzi o zakres sprzęgów, dziś są one powszechnie używane do łączenia takich systemów:

  1. Do rur wodnych.
  2. Do linii gazowych.
  3. Do ogrzewania sieci.
  4. Dla rurociągów naftowych itd.

Oczywistym jest, że w warunkach prywatnego domu lub mieszkania najczęściej używanymi łącznikami są doki do ogrzewania rur lub do wody zasilającej / odprowadzającej. Rzućmy okiem na to, jak takie części są zwykle montowane i co jest ważne do rozważenia.

Linia montażowa ze sprzęgłami

Należy zauważyć, że zostaną rozważone instrukcje dotyczące urządzenia do łączenia rur z tworzyw sztucznych, metal-plastik i zwykłych rur stalowych. Ponieważ w większości przypadków produkty wykonane z tego materiału są używane w szczególnych przypadkach. Zacznijmy od instalacji metalu.

Połączenie z rurą stalową

Spoina spawu

Jak wiadomo, wcześniejsze łączenie autostrad ze stali prowadzono dość skomplikowaną metodą - za pomocą spawania gazowego lub elektrycznego.

Jest całkiem jasne, że ta technologia ma pewne wady - rozważymy je w poniższej tabeli.

Problem: Funkcje:
  1. Konieczność przyciągnięcia specjalisty do elementów spawalniczych.
To znaczy, po prostu mówiąc własnymi rękami, aby wykonać taką pracę jest prawie niemożliwe bez doświadczenia i wiedzy. narzędzie. Dlatego spawanie jest co najmniej kosztowne. Chociaż całkiem niezawodny.
  1. Podczas spawania istnieje wysokie prawdopodobieństwo uszkodzenia wykończenia w obszarze punktów połączeń.
Oznacza to, że jeśli masz płytki na ścianach lub, na przykład, tapety, iskry ze spawania mogą z łatwością sprawić, że powierzchnia stanie się bezużyteczna.

Wskazówka: aby zmniejszyć prawdopodobieństwo uszkodzenia samolotu, możesz użyć prostej metody - jeśli jest to technicznie możliwe, spróbuj "zamknąć" potencjalnie wrażliwą powierzchnię za pomocą tektury lub sklejki.

Zasadniczo istnieje dzisiaj połączenie, które umożliwia całkowite wyeliminowanie spawania - to połączenie Gebo na metalowej rurze.

Należy do klasy produktów z nakrętkami zagniatanymi i działa zgodnie z następującą zasadą:

  1. Końce stali są czyszczone papierem ściernym o drobnej frakcji.. W takim przypadku rury mogą być wykonane z zupełnie innego metalu - nie wpłynie to na gęstość połączenia.
  2. Nakrętki zaciskowe są umieszczane po obu stronach szyny..
  3. Stal jest umieszczona na końcu adaptera, a następnie nakrętki są przyciągane do złącza i skręcane.
Produkt

Ponadto części Gebo mogą mieć nieco inną zasadę urządzenia. Adapter może być wykonany z dwóch elementów, które wydają się być "brane w imadle" na końcach linii. W takim przypadku obie połówki złączki są dokręcone za pomocą zewnętrznych śrub i nakrętek.

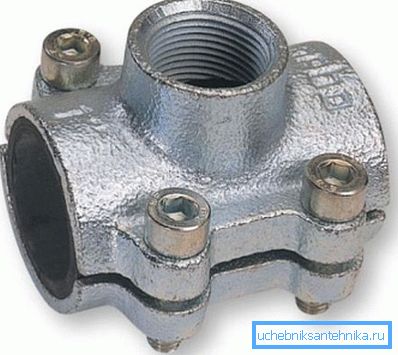

Zdjęcie sprzęgła Gebo z dwóch połówek

Zasadniczo, jeśli zadaniem jest zorganizowanie szczelnego połączenia bez spawania, wówczas zastosowanie takich łączników jest bardzo pomocne.

Wadą jest to, że nie ma siły, by powiedzieć "solidność" linii. Oznacza to, że w połączeniach, w których używane są sprzęgła Gebo, linia może być łatwo zerwana. Dlatego spróbuj w takich punktach, aby wykonać dodatkowe łączniki ścienne do kanalizacji.

Warto zwrócić uwagę na fakt, że istnieje również obudowa bez rękawów z metalu, która może być również podłączona bez spawania, a nawet bez jakichkolwiek elementów. Chodzi o to, że takie produkty mają wewnętrzny gwint po jednej stronie i zewnętrzne po drugiej - to znaczy po prostu skręcają się ze sobą.

Zajmowaliśmy się metalem, teraz zobaczmy, jak połączyć systemy plastikowe różnych typów.

Połączenie metalu i tworzywa sztucznego oraz polipropylenu

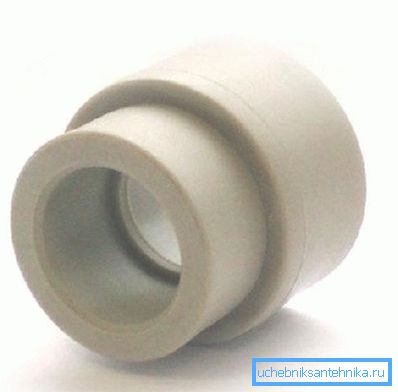

Część z tworzywa sztucznego do lutowania

Najpewniejszą metodą jest oczywiście wypluwanie elementów rur. Ta technologia jest stosowana nie w przypadku produktów z elastyczną kieszenią, ale z reguły nawet z polipropylenu.

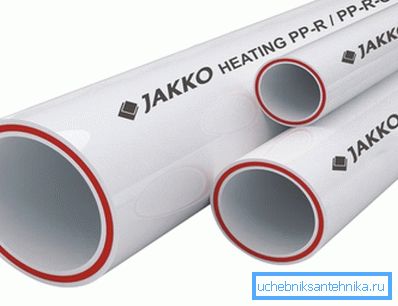

Rury z polipropylenu

Wszystko odbywa się w przybliżeniu zgodnie z tym schematem:

  1. Specjalna lutownica jest pobierana, włączana i podgrzewana do pożądanej temperatury.

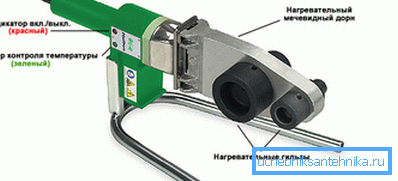

Lutownica
  1. Końce rur przeciera się suchą szmatką - absolutnie konieczne jest usunięcie całego kurzu i brudu z samolotu.
  2. Przystawkę plastikową i samą rurkę pobiera się, a następnie umieszcza się na ogrzanych końcach lutownicy. Potrzeba około 3-4 sekund, aby wpłynąć na materiał, a następnie trzeba ostro "usunąć" plastikowe części z lutownicy i włożyć produkty do siebie.

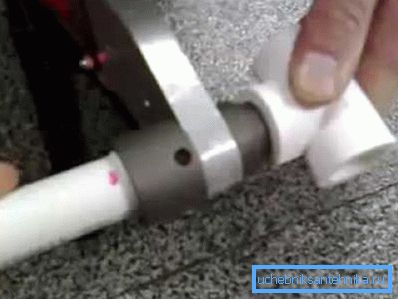

Elementy grzewcze

Następnie należy naciskać elementy razem i starać się je przytrzymać przez co najmniej kilka sekund. W tym czasie plastik stwardnieje, a otrzymasz bardzo szczelne połączenie.

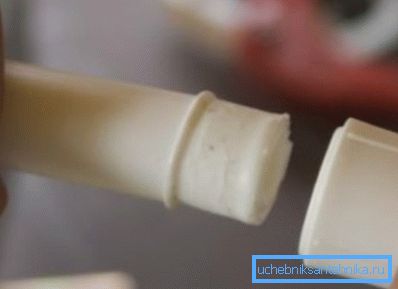

Tworzywo sztuczne

Zwróć uwagę! Praca z lutownicą implikuje jeden ważny niuans - w zależności od średnicy rury, czas ogrzewania tworzywa sztucznego jest różny. Zasadniczo takie dane powinny znajdować się na wewnętrznej płaszczyźnie wieka skrzynki, ale w przypadku ich braku, prosimy o korzystanie z danych z poniższej tabeli.

Średnica elementu (w milimetrach) Czas interakcji lutownicy Czas dokowania ("z wysiłkiem") plastiku względem siebie Okres chłodzenia
16 5 sekund 4 sek. 2 minuty
20 7 sekund 4 sek. 2 min
25 7 sekund 4 s. 2
32 8 sekund 6 4
40 12 sekund 6 4
50 18 sekund 6 4
63 24 8 s. 6
75 30 10 8

Cóż, pozostaje jeszcze przedyskutować, w jaki sposób łączone są plastikowe złącza kanalizacyjne, a także elastyczne produkty z tworzywa sztucznego.

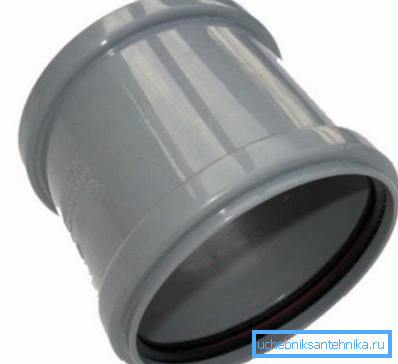

Szczegóły do ​​budowy kanalizacji

W pierwszym przypadku instrukcja jest podobna do tej:

  1. Zakłada się oprawę i umieszcza w niej specjalną gumową uszczelkę.
Seal Insert
  1. Krawędzie rur przeciera się ściereczką, a jeśli jedna krawędź jest ściętym końcem, wówczas należy ją polerować drobnoziarnistym papierem ściernym.
  2. Krawędzie są pomalowane cienką warstwą silikonowego środka sanitarnego. Jest to konieczne, aby zapewnić szczelność na wysokości, a także ułatwić wnikanie tworzywa wewnątrz złącza.

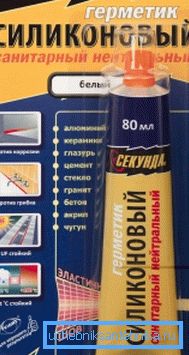

Silikon
  1. Elementy systemu są wstawiane jeden w drugi. Zgodnie z tym schematem składa się cała "autostrada".
Montaż systemu

Z reguły do ​​połączenia takiej linii wykorzystywany jest standardowy sztywny łącznik, ale w niektórych przypadkach można zastosować elastyczne połączenie dla rury. Aby podłączyć np. Toaletę i ścieki, lub umieścić kolano od zlewu do punktu wejścia do systemu odpływowego.

Jeśli chodzi o technologię dokowania elastycznego metalu z tworzywem sztucznym, problem ten nie może zostać zatrzymany osobno, ponieważ w większości przypadków stosuje się opisane powyżej adaptery tulejowe. Oznacza to, że te, w których końce "ścieżki" są włożone, a następnie zaciśnięte za pomocą specjalnych nakrętek.

Wniosek

Okazuje się, że zapoznaliśmy się z dość niedrogą i niezawodną metodą łączenia najróżniejszych rurociągów. Szczególnie ważne jest wzięcie pod uwagę, aby uzyskać maksymalną szczelność, ponieważ jest to rodzaj sprzęgła rurowego, jakie są jego właściwości eksploatacyjne i cel.

Przekazaliśmy Ci podstawowe dane, mamy nadzieję, że będą przydatne dla Ciebie w biznesie. Cóż, jeśli informacja nie była wystarczająca, zalecamy także obejrzenie wideo w tym artykule.
