Łączenie rur wodociągowych: metody dla różnych materiałów

Jak podłączyć rury wodociągowe własnymi rękami? W tym artykule przeanalizujemy rozwiązania dla najpopularniejszych materiałów, zwracając uwagę na ich kluczowe problemy, mocne i słabe strony.

Więc zaczynajmy.

Lista materiałów

Na początek pamiętaj, jakie rodzaje rur są stosowane w budowie sieci wodociągowych.

• Czarna stal Ostatnio stracił swoją dawną popularność dzięki rozprzestrzenianiu się materiałów polimerowych, ale nadal nie rezygnuje ze swojej pozycji ze względu na swoją wysoką wytrzymałość mechaniczną.

Należy wyjaśnić: w scentralizowanych sieciach zaopatrzenia w wodę ciśnienie nominalne wynosi 3-6 kgf / cm2. Jednakże, w pewnych przypadkach (ostry otwarcie zaworów lub nieprawidłowe działanie w czasie testowania gęstości ogrzewania) można krótko przekracza tę wartość, - do 12 - 20 kg / cm2.

• Rura stalowa ocynkowana. Porównuje to korzystnie z czarną stalą i odpornością na korozję.
• Falista stal nierdzewna.
• Miedź.

• Metal-plastik to trójwarstwowa konstrukcja z usieciowanego polietylenu i aluminium, która zapewnia wytrzymałość mechaniczną.
• Polipropylen (bez zbrojenia, wzmocniony włóknem, wzmocniony folią aluminiową).
• Polietylen stosowany wyłącznie do dostarczania zimnej wody ze względu na ograniczoną odporność na ciepło.

Jak podłączyć rury wodne w każdym przypadku?

Czarna stal

Spawanie

Główną metodą łączenia rur stalowych jest spawanie, łuk elektryczny lub gaz.

• Spawanie łukowe - jest to połączenie materiału elektrody, stopionego przez łuk elektryczny, z izolacją szwu przez stopiony żużel - płaszcz elektrody. Duże prądy (200 A lub więcej) są dostarczane przez transformator spawalniczy.
• Spawanie gazowe polega na użyciu palnika do ponownego rozpływu krawędzi płomienia spawalniczego, do którego doprowadzana jest mieszanina tlenu i acetylenu. Materiałem spawanym jest drut spawalniczy stopiony w tym samym płomieniu.

Wątki

Połączenie gwintowane, w przeciwieństwie do spawania, zapewnia możliwość demontażu. Gwinty na krawędziach rur są cięte ręcznie, na tokarce śrubowej lub po prostu zgrzewane.

Do gwintów uszczelniających można stosować:

• Taśma FUM. Jest to dość niewygodne, ponieważ daje przeciek z minimalnym odwrotnym przebiegiem gwintu.
• Wątek - uszczelniacz do łączenia rur wodociągowych nie ma tej wady; Jednak cena 150-200 rubli za 30 metrów nic nie zadowoli każdego.

• Len sanitarny jest tani, ale niezbyt trwały: gnije na zimnej wodzie i wypala się na gorąco.

Nawiasem mówiąc: impregnacja farbą, olejem lnianym lub uszczelniaczem silikonowym eliminuje ten problem, dzięki czemu rolka lniana jest wyjątkowo trwała.

Okucia bezkluczykowe

Stalowy łącznik rurowy jest nieskomplikowaną konstrukcją z nakrętką nasadową, pierścieniem dystansowym i gumową lub silikonową uszczelką pierścieniową. Podczas dokręcania nakrętki rura jest bezpiecznie zaciśnięta za pomocą pierścienia uszczelniającego.

Koszt szybkozłączki zaczyna się od około 150 rubli; jego montaż wymaga gruntownego oczyszczenia powierzchni rury z rdzy i farby.

Ocynkowany

Sposoby jego połączenia są takie same jak w przypadku stali czarnej, bez spawania. Palnik do ogrzewania lub łukiem elektrycznym prowadzi do wypalania powłoki cynku i przyspieszoną korozję przewodu rurowego w miejscu szwu, a tym samym pozbawienia cynkowania główne zalety - odporność na korozję.

Falista stal nierdzewna

W tym przypadku złączki zaciskowe z silikonowymi pierścieniami uszczelniającymi służą do łączenia elementów rurociągu. Dzięki falowaniu połączenie kształtowe jest niezwykle trwałe: prawie niemożliwe jest wyciągnięcie rury z kształtki bez poluzowania nakrętki kołpakowej.

Miedź

Rura miedziana jest podłączona na dwa sposoby.

Lutowanie

1. Koniec jednego z łączonych elementów jest rozszerzony.
2. Dzwon i koniec drugiej części są oczyszczone z tlenków.
3. Po ogrzaniu w płomieniu palnika do pręta wprowadza się pręt lutowniczy. Ze względu na efekt kapilarny szybko wypełnia jamę pomiędzy połączonymi elementami.

Złączka zaciskowa

Oprócz lutowania można użyć dwóch rodzajów złączek zaciskowych do montażu miedzianych rur instalacyjnych.

1. W przypadku rur nie wyżarzonych stosuje się analog szybkozłącza do rur stalowych. Uszczelka jest wyposażona w gumowy pierścień.

1. Miedź wyżarzana miękko jest rozszerzana i zaciskana nakrętką nasadkową na pierścieniu oporowym w sekcji stożkowej.

Metalowe tworzywo sztuczne

Metalowo-plastikowe rury wodne i łączniki mogą być montowane na dwa sposoby.

Złączki kompresyjne

Skalibrowana rura ze ściętym ukośnym pasowaniem ciasno przylega do złączki poprzez parę gumowych pierścieni uszczelniających. Następnie pierścień dzielony i nakrętka nasadkowa ze stożkowym przekrojem wewnętrznym są sukcesywnie doprowadzane do złączki. Dokręcając gwint, nakrętka z rozciętym pierścieniem ściska rurę przy złączce.

Ten rodzaj połączenia jest uważany za mniej niezawodny, ponieważ często przecieka po kilku cyklach ogrzewania i chłodzenia.

W praktyce przyczyna usterki jest zawsze taka sama - poważne naruszenie technologii instalacji.

• Do cięcia zamiast noża do przycinania używa się zwykłej piły metalowej.
• Na końcu rury nie usunięto wewnętrznej fazy.
• Rura nie jest skalibrowana, zachowując owalny przekrój, uzyskany podczas zwijania w zatoce.

W rezultacie, podczas montażu, pierścienie uszczelniające są wyciągane z gniazd i są przemieszczane do odpornej uszczelki fluoroplastycznej złączki. Szczelność zapewnia zacisk do oprawy z elastycznego polietylenu, który po kilku cyklach podgrzewania i chłodzenia jest częściowo wyciskany z miejsca największego ściskania. W rezultacie wymagane są liczne szczypce łączące do momentu dociśnięcia aluminiowego rdzenia do złączki.

Złączki zaciskowe

Różnica w stosunku do poprzedniego schematu polega na tym, że tutaj rura jest obciskana na złączce za pomocą tulei ze stali nierdzewnej za pomocą specjalnych szczypiec.

Prasowane związki praktycznie nie płyną, ponieważ:

• Rowki pod O-ringami są głębsze; w rezultacie są znacznie trudniejsze do wyciągnięcia podczas montażu.
• Korzystanie z drogich (około 5000 rubli) kleszczy instalator nie oszczędza na innych narzędziach. W szczególności rura nie jest cięta piłą do metalu, ale nożem do cięcia ukośnego; Specjaliści nie zaniedbują także fazowania i kalibracji rur.

Polipropylen

Do polipropylenu hydraulika używa również dwóch metod łączenia.

Spawanie

Jak podłączyć plastikowe rury wodne za pomocą zgrzewania niskotemperaturowego?

Oto lista niezbędnych narzędzi.

W rzeczywistości technologia wygląda następująco:

1. Lutownica jest wyposażona w dyszę o odpowiedniej wielkości i jest podgrzewana do temperatury roboczej.
2. Rura jest cięta na wymiar nożem do cięcia ukośnego.
3. Zewnętrzna faza jest usuwana z rury za pomocą kalibratora.
4. Folia aluminiowa (w przypadku wzmocnionej przez nią rury) jest usuwana z pola spawania. Może powodować stratyfikację materiału i obniżenie ciśnienia w stawie.
5. Rura i łącznik są połączone z dyszą przez kilka sekund, a po ponownym przepływie są połączone płynnym ruchem posuwisto-zwrotnym. Po krótkiej ekspozycji usztywniony plastik jest prawie tak dobry, jak monolityczny odcinek rurociągu.

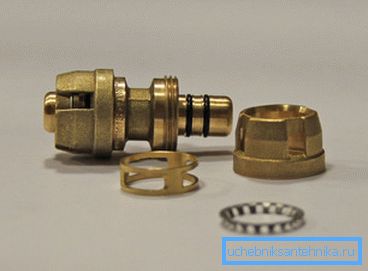

Łączniki wciskane

Mogą być stosowane do łączenia rur wodociągowych z tworzyw sztucznych bez spawania. Dopasowanie wciskane jest nieskomplikowaną konstrukcją z pierścieniem uszczelniającym o przekroju okrągłym i pierścieniem blokującym ze stali nierdzewnej z klapkami, które uniemożliwiają ruch rury do tyłu; ostateczne mocowanie jest zapewnione przez nakrętkę kołpakową ze stożkową powierzchnią wewnętrzną.

Jak podłączyć plastikową rurę wodną za pomocą wypychacza?

1. Rura jest silnie włożona do złączki za pomocą luźnej nakrętki.
2. Nakrętka jest dokręcana ręcznie, aż się zatrzyma.

Przydatne: w sprzedaży, choć rzadko, można znaleźć złączki do metalu-plastiku.

Polietylen

I tutaj popularne są dwa sposoby połączenia.

Spawanie

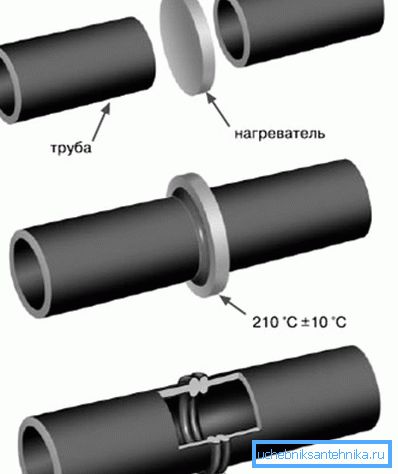

Jak podłączyć polietylenowe rury wodne za pomocą spawania doczołowego?

1. Sąsiednie elementy są zwrócone, wyśrodkowane i dociśnięte do lustra lutownicy przed ponownym przepływem.
2. Następnie końce są dociskane do siebie i są starzone, aż polietylen zestala się.
3. Burr (który wystaje poza rurową część szwu) jest przycięty.

Spawanie końcowe stosuje się przy łączeniu rur o grubości ścianki 4 mm lub większej. Przy dużej średnicy wymaga użycia urządzeń mechanicznych lub hydraulicznych.

Złączki kompresyjne

Przy podłączaniu rur o małych rozmiarach stosowane są plastikowe łączniki z gumowymi lub plastikowymi uszczelkami.

Jak podłączyć plastikowe rury do hydrauliki z ich pomocą?

1. Nakrętka uwięziona, dwa pierścienie oporowe i pierścieniowe uszczelnienie są kolejno napędzane na rurze.
2. Następnie przymocowana jest końcówka.
3. Uszczelka jest przemieszczana w taki sposób, że wchodzi w szczelinę między złączką a rurą, po czym jest dociskana do pierścieni oporowych i zaciskana za pomocą nakrętki. Narzędzie nie działa, nakrętka jest ręcznie skręcana.

Wniosek

Mamy nadzieję, że nasza ekspertyza pomoże czytelnikowi w wyborze najlepszych rozwiązań do własnych projektów. Więcej szczegółów na temat metod łączenia rur pozwoli na wideo w tym artykule.

Sukcesy!
