Łączniki rurowe: rodzaje i urządzenia
W tym artykule przedstawiono krótki przegląd głównych rodzajów armatury wodociągowej na rynku. Musimy zapoznać się z ich wyglądem i urządzeniem. Ponadto omówimy podstawowe zasady montażu okuć w każdym konkretnym przypadku.
Więc idź ...
Jednoczęściowe okucia
Wszystkie typy połączeń spawanych i lutowanych należą do tej kategorii.
Miedź
Rury i kształtki miedziane do systemów grzewczych i wodociągowych montuje się za pomocą lutowania.
Jak wygląda ten proces?

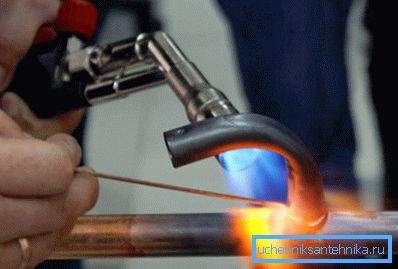

- Rurę i kształtkę ogrzewa się za pomocą palnika gazowego i oczyszcza z warstwy tlenku za pomocą strumienia.
- Następnie w pochodni palnika do pręta doprowadza się pręt lutowniczy. Ze względu na efekt kapilarny, stop wypełnia całe wgłębienie. Po schłodzeniu połączenie pozostaje szczelne.
Uwaga: miedzianą instalację wodną można również zmontować na składanych łącznikach, których konstrukcję rozważymy później.
Polipropylen
Okucia do rur propylenowych są montowane poprzez spawanie niskotemperaturowe za pomocą lutownicy, ogrzewanej do temperatury 240 - 250 ° C.

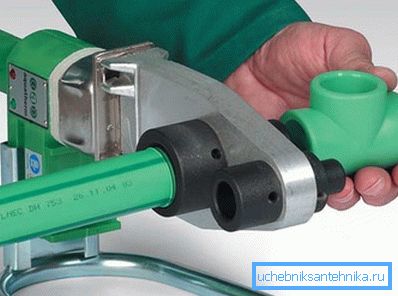

- Koniec rury umieszcza się w gnieździe lutownicy. W tym samym czasie oprawa jest nakładana na drugą część elementu grzejnego o odpowiedniej średnicy.
- Po stopieniu powierzchni łączy się je z płynnym ruchem do przodu. Obrót i każde przemieszczenie po włożeniu rury, pod surowym zakazem: dramatycznie pogarszają jakość lutowania.
Jak długo rury i kształtki rur PP powinny nagrzewać się i schładzać, zależy od ich średnicy.
| Średnica nominalna, mm | Czas ogrzewania, z | Czas spawania, z | Czas pełnego chłodzenia, min |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Nuance: rury ze wzmocnionego aluminium przed spawaniem są oczyszczane z warstwy wzmacniającej w miejscu przyszłego połączenia.
Polietylen

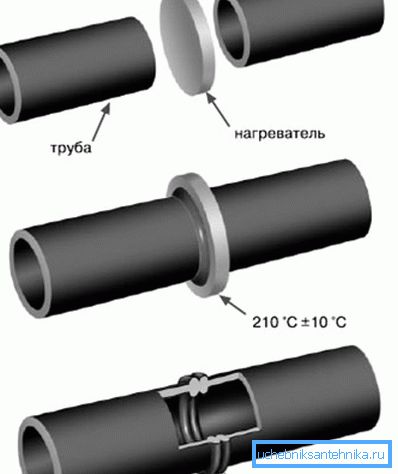

Rury i kształtki polietylenowe do spawania są również łączone za pomocą niskotemperaturowej lutownicy; jednakże połączenie nie jest równe, ale wyrównane.
- Końce połączonych części są dociśnięte do powierzchni elementu grzejnego.
- Po stopieniu są one ze sobą połączone i przytrzymywane przez kilka sekund przy małym dociśnięciu.
Urządzenia mechaniczne i hydrauliczne do centrowania i mocowania stosowane są w rurociągach i rurociągach o dużej średnicy: ich siła może osiągnąć setki kilogramów.
Metalowe tworzywo sztuczne

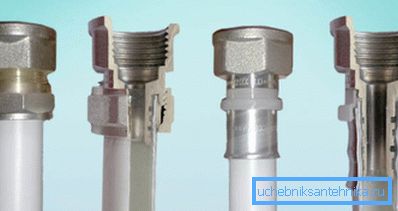

Tak zwane złączki zaciskowe do metalu-tworzywa sztucznego są montowane bez możliwości późniejszego demontażu. Końcówkę rury umieszcza się na złączce, wyposażonej w parę pierścieniowych uszczelek gumowych, po czym obciśnięta jest tuleją ze stali nierdzewnej ze specjalnymi szczypcami.
Ten rodzaj połączenia jest uważany za najbardziej niezawodny i, według większości hydraulików, porównuje się korzystnie z kompresją, ponieważ nie wycieka na gorącą wodę i ogrzewanie.
Podczas instalacji warto rozważyć kilka subtelności:
- Rura powinna być idealnie okrągła.. Ovality doprowadzi do tego, że zakładając go na okucie, wysuwasz O-ringi.
- Ponadto, przed montażem, konieczne jest usunięcie wewnętrznej fazy. Powód jest taki sam.
Podział łączników
Stal

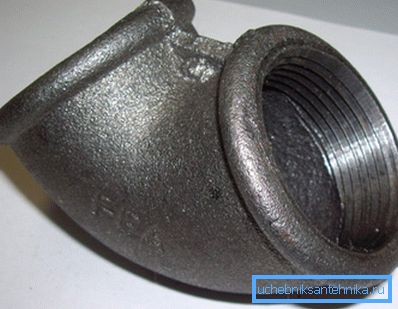

Kilka dekad temu najczęstsze były złącza z żeliwa i mosiądzu; teraz wraz z rurami stalowymi są stopniowo zastępowane materiałami syntetycznymi. Do uszczelniania połączeń gwintowanych stosowany jest len (często z impregnacją farbą lub uszczelniaczem) i włókno syntetyczne (Tangit Unilok i jego analogi).
Jednakże: złączki gwintowane do rur gazowych są montowane za pomocą taśmy FUM, która zapewnia doskonałe uszczelnienie przy niskich ciśnieniach.
Oprócz stali gwintowanej do stali mogą być stosowane połączenia zaciskane: nakrętka nasadkowa za pomocą pierścienia oporowego rozrywa gumową lub silikonową uszczelkę. Głównym wymaganiem przy stosowaniu odpowiednich kształtek jest gładka powierzchnia rury i całkowity brak owalności.
Miedź
Złączki zaciskowe do miedzi mają korzystny stosunek do lutów twardych poprzez prosty montaż za pomocą dostępnych narzędzi.

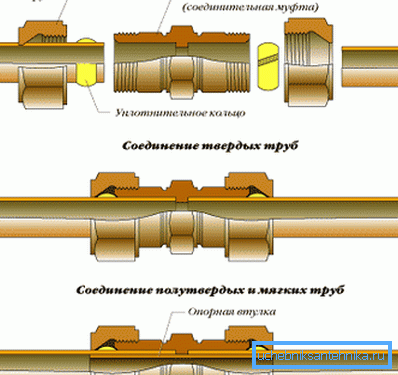

Do montażu niezbędna jest tylko para kluczy lub kluczy. Podczas dokręcania nakrętki rura jest obciśnięta pierścieniem rozciętym; szczelność jest zapewniona przez plastyczność metalu. W przypadku rur wyżarzonych konstrukcja zapewnia trzpień, który nie pozwala na zginanie podczas zaciskania.
Metalowe tworzywo sztuczne
Kompresja

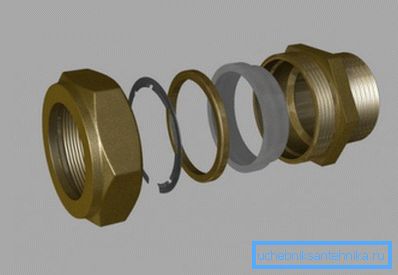

Uszczelnienie, podobnie jak w przypadku zaprasowania, jest dostarczane z parą pierścieni uszczelniających. Jedynie mechanizm obciskający jest inny: jak w przypadku miedzi, jest wyposażony w pierścień rozcięty, który jest ściskany, gdy nakrętka nasadki jest dokręcona.
Jak już wspomniano, schemat sprężania jest uważany za niewiarygodny: w przypadku gorącej wody i ogrzewania, po określonej liczbie cykli ogrzewania i chłodzenia, przecieki połączenia. Według autora rozgłos jest absolutnie niezasłużony: typową przyczyną przecieków są poważne błędy podczas montażu.
Widzisz, złączki do zaprasowywania wymagają użycia specjalnych szczypiec; cena instrumentu - co najmniej 8-12 tysięcy rubli - powoduje, że zakupienie go w celu jednorazowej naprawy jest irracjonalne.
Stąd dwie praktyczne konsekwencje:
- Montaż metal-plastiku przy użyciu tego rodzaju związków jest wykonywany przez profesjonalistów;
- Nie oszczędzają na innych narzędziach i operacjach technologicznych, w szczególności na kalibracji i fazowaniu.
Złączki zaciskowe są często połączone z owalnym końcem spiłowanym piłką do metalu. W tym przypadku pierścienie fok nieubłaganie wyciągnęły z rowków i przesunęły się głębiej w ciało. Szczelność zapewnia tylko polietylen, który po podgrzaniu staje się bardzo plastyczny.
Naciśnij

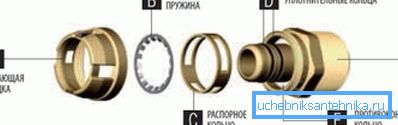

Ta konstrukcja różni się tylko mechanizmem mocowania rury: jest ona zaciśnięta przez pierścień sprężynowy z nogami skierowanymi do wewnątrz. Szczelność i tutaj zapewnia para gumowych pierścieni. Stąd oczywiste wskazówki: podczas montażu rurociągu własnymi rękami, w tym przypadku konieczna jest kalibracja i fazowanie.
Polietylen
Oprócz spawania, złącza kompresyjne mogą być również stosowane w montażu rurociągów polietylenowych. Za szczelność odpowiedzialne są już pierścienie gumowe.
Falista stal nierdzewna
Konstrukcja połączenia jest prawie identyczna jak poprzednia: rura jest obciśnięta silikonową uszczelką podczas dokręcania nakrętki złączkowej.
Usieciowany polietylen

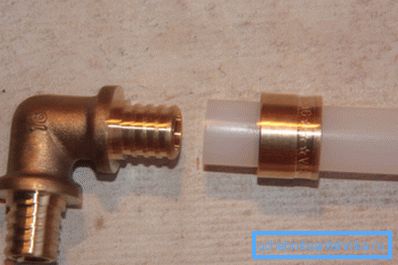

Oprawa jest wspólnym elementem w jodełkę. Szczelność zapewnia pamięć mechaniczna usieciowanego polietylenu: rozciągnięta przez przedłużacz, wraca do poprzedniego wymiaru w ciągu kilku minut.
Wniosek
Mamy nadzieję, że opis przedstawionych projektów pomoże czytelnikowi w wyborze materiałów do przyszłych napraw lub konstrukcji (patrz również artykuł Księgowanie w rurach: technologia instalacji dla maksymalnego bezpieczeństwa).
Jak zawsze film wideo w tym artykule zawiera dodatkowe informacje tematyczne. Sukcesy!
