Lutowanie rur z tworzyw sztucznych: przewodnik krok po kroku

03-02-2018
Rury

Rury z tworzyw sztucznych są obecnie używane wszędzie. Są tańsze od metalowych odpowiedników, nie są podatne na korozję, są dość niezawodne i, które ostatecznie przeważają nad wyborem w ich kierunku, są łatwe do zainstalowania na własną rękę bez zaproszenia profesjonalnych hydraulików. Porozmawiamy o tym, jak to się robi w tym artykule.

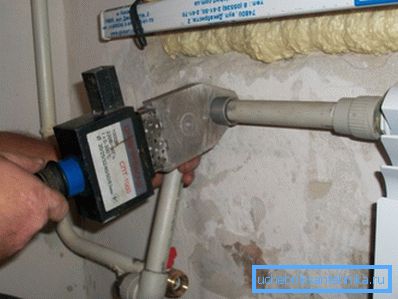

Lutownicze rury grzewcze z polipropylenu robią to sam

Rodzaje lutowania

Lutowanie lub, jak nazywa się ten proces, rury polipropylenowe mogą być spawane na trzy sposoby:

  1. Z elektro-złączkami. W tym przypadku do łączenia rur stosuje się specjalne łączniki, które mają miedziany pierścień z dwoma zewnętrznymi przewodami w części wewnętrznej. Zwykła maszyna spawalnicza jest z nim połączona, miedź pod wpływem prądu elektrycznego nagrzewa się i topi tworzywo sztuczne, niezawodnie uszczelniając złącze. Szybko i sprawnie, ale dość drogie w realizacji.
Zdjęcia związków powstających przy użyciu elektroznakowania

Rada: Elektrofiltry są zalecane do użytku przemysłowego. W takim przypadku poziom wydajności będzie miał wyższą wartość niż cena elementów połączeniowych i obowiązkowa obecność drogiego sprzętu.

  1. "Zimno". W tym przypadku połączenie elementów rurociągu odbywa się poprzez nałożenie agresywnego kleju na ich połączenia. Wytrzymałość gotowej konstrukcji nie jest gorsza od spawanej, ale jej zakres jest ograniczony tylko przez system dostarczania zimnej wody, a ścieki, ogrzewanie i dostarczanie gorącej wody są wykluczone.

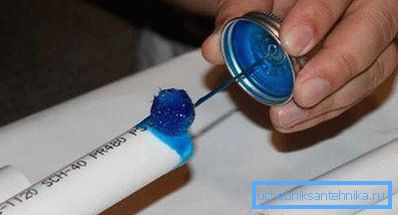

Lutowanie rur polietylenowych metodą
  1. Poliphusic lub "in the bell". Jest to najbardziej uniwersalna implementacja lutowania do użytku domowego ze sprzęgłami i specjalną lutownicą. Przeanalizujemy to bardziej szczegółowo.
Osprzęt do rur spawalniczych do samodzielnego montażu

Stopniowe wykonanie

Instrukcja do lutowania przedstawiona jest w postaci kolejnych kroków:

Krok 1: Przygotowanie narzędzia

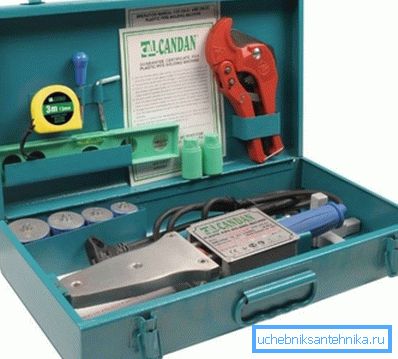

Walizka z narzędziami niezbędnymi do spawania przedmiotów plastikowych

Najważniejszym narzędziem jest lutownica do lutowania rur, to on topi polipropylen poprzez ogrzewanie elementów dokujących.

Wskazówka: nie kupuj na domowe potrzeby kupowania drogiego urządzenia o dużej mocy. Ten parametr wpływa tylko na szybkość ogrzewania, ale nie na jakość połączenia.

W trudno dostępnych miejscach spawanie odbywa się za pomocą specjalnego urządzenia. Eliminuje możliwość jednoczesnego podłączenia dwóch dysz, ale z jego pomocą łatwiej jest naprawić uszkodzoną autostradę.

Rectilinear lutownica do rur

Będziesz także potrzebować:

Narzędzie Cel
Specjalne dysze Sprzęgło do topienia rur i trzpieni do topienia okuć
Przecinak do rur Pozwala na równomierne cięcie jednym ruchem ręki.
Golarka Usuwa wzmocnioną warstwę
Aceton Odtłuszcza połączenie
Marker lub ołówek Stosuje niezbędny znacznik
Taśma miernicza Wykonuje wszystkie niezbędne pomiary
Szmaty Usuwa przypadkowe plastikowe krople z dysz.

Wskazówka: w przypadku pracy z produktami, których średnica przekracza 40 mm, do cięcia należy używać piły do ​​metalu. Ponieważ nożyce do rur po prostu nie zajmują tak dużej sekcji.

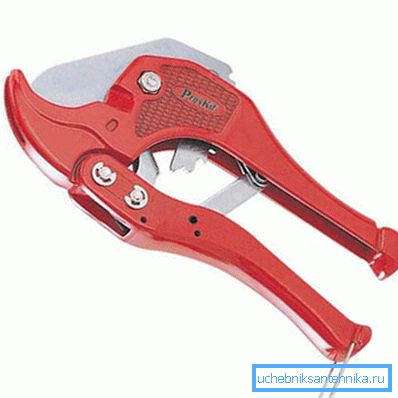

Specjalne nożyczki do cięcia rur

Krok 2: Oznaczanie i wycinanie

Rury z polipropylenu są zwykle sprzedawane w zwojach. Oznacza to, że otrzymujesz jednoczęściowy długi produkt, który należy przyciąć na segmenty, które są wygodne w zależności od planowania.

W tym celu:

  1. Zmierz za pomocą taśmy mierniczej o pożądanej długości.
  2. Dodaj kilka milimetrów, aby skompensować stopioną część i umieścić znak.
  3. Ściśle prostopadle do produktu nosimy frez i jednym płynnym ruchem wykonujemy cięcie.

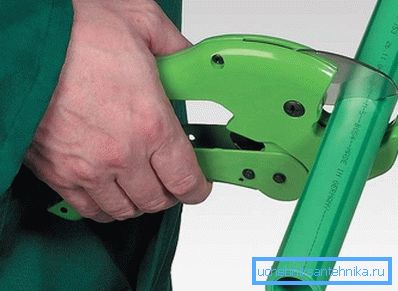

Cięcie plastikowych rur

Krok 3: Przetwarzanie rur

Przed włożeniem rury do rozgrzanego złącza konieczne jest doprowadzenie jej do określonego stanu:

  1. Jeśli używasz zbrojonych produktów, za pomocą golarki należy usunąć górną warstwę plastiku i usunąć aluminiową folię. Po wzmocnieniu włóknem szklanym lub jego braku ten element jest pomijany.

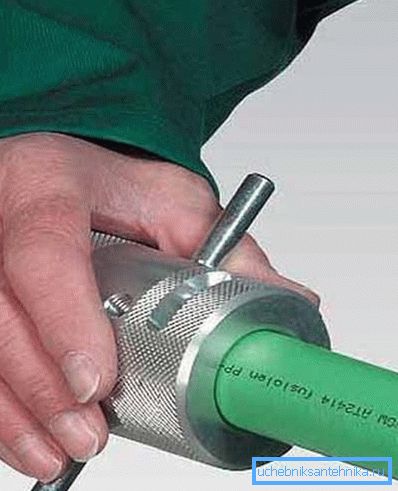

Używanie golarki do usuwania warstwy wzmacniającej

Wskazówka: rury wzmocnione należy kupować tylko wtedy, gdy planujesz zainstalować system ogrzewania. We wszystkich innych będzie to tylko strata pieniędzy.

  1. Nóż wyjmujemy ze sfazowania zewnętrznego rury. Zapobiega to rozerwaniu roztopionej krawędzi podczas połączenia między częściami.

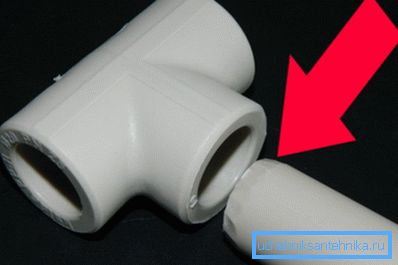

Zwężająca się krawędź będzie bardziej gładko.
  1. Odtłuszczony aceton. W przeciwnym przypadku pozostały brud może zmniejszyć szczelność połączenia.

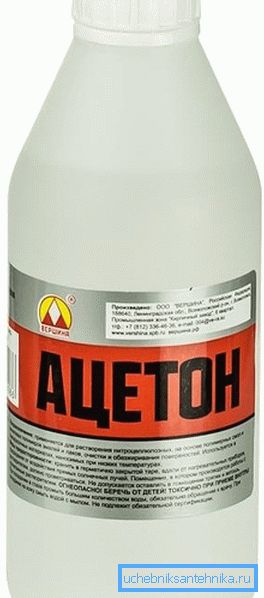

Butelka acetonowa do odtłuszczania
  1. Zmierz odległość od krawędzi równą głębokości oprawy plus 2 mm, aby skompensować stopioną część i ustaw znacznik referencyjny. Rurę należy zanurzyć w złączce.

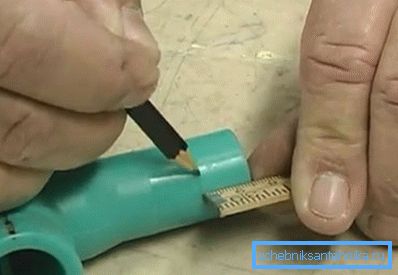

Znak referencyjny nurkowania

Krok 3: Zainstaluj i włącz urządzenie

  1. Lutownicę ustawiamy na płaskim, twardym miejscu.

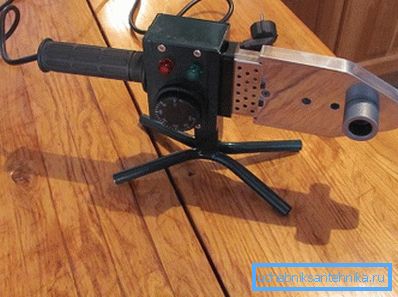

Plastikowy fajczany spawacz na drewnianym stole
  1. Łączymy za pomocą wkrętaka z łbem sześciokątnym lub krzyżowym, w zależności od łącznika, łącznika metalowego i trzpienia.

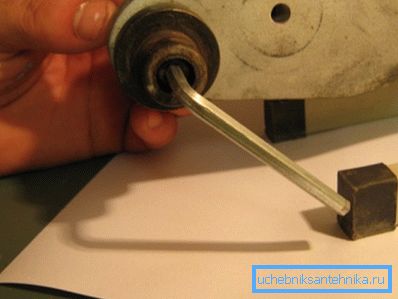

Mocowanie trzpienia na lutownicy
  1. Ustaw wymaganą temperaturę zgodnie z poniższą tabelą i włącz urządzenie:
Temperatura, okołoDzięki Efekt
95 Nieobecny
140 Produkt traci swoją siłę, staje się elastyczny
260 Polipropylen zaczyna się topić
  1. Czekamy, aż zgaśnie lampka kontrolna wskazująca wystarczający stopień nagrzania i przejdzie do lutowania.

Wskazówka: po nagrzaniu urządzenia możesz wyłączyć jedną z spiral. Aby utrzymać wymaganą temperaturę, wystarczy, ale w ten sposób zaoszczędzisz zużycie energii i ograniczysz zużycie urządzenia.

Krok 4: Lutowanie

Teraz, gdy masz wszystko na wyciągnięcie ręki i jesteś gotowy do użycia, a lutownica jest podgrzewana do temperatury topnienia polipropylenu, czyli 260 stopni Celsjusza, rozpoczynamy spawanie:

  1. Włóż przygotowany odcinek rury do złącza, aby podłączyć rury zgodnie z zaznaczonym znakiem. Nie wolno obracać produktu o więcej niż 10 stopni.
  2. Na odwrotnej stronie, podobnie ustawiamy złączkę na trzpieniu.
Dokowanie elementów rurociągu za pomocą dysz grzewczych

Wskazówka: biorąc pod uwagę fakt, że ścianka oprawy jest zwykle grubsza od ścianki rury, zaleca się jej upośledzenie w ogrzewaniu. To zsynchronizuje proces topienia.

  1. Czekamy, aż brzegi części zostaną stopione, tworząc rodzaj wałka, który nazywa się grab. Poniższa tabela podaje czas wymagany dla różnych średnic:
Rozmiar przekroju, mm Czas ogrzewania, z Czas lutowania, z Czas chłodzenia, z
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
63 24 6 6
75 30 8 8
90 40 8 8
110 50 10 10
160 80 15 15
  1. Po upływie określonego czasu ostrożnie usuwamy komponenty i szybko łączymy je wzdłuż całej osi. W takim przypadku w żadnym wypadku nie można ich odwrócić, ponieważ powstają fałdy, które łamią szczelność połączenia.

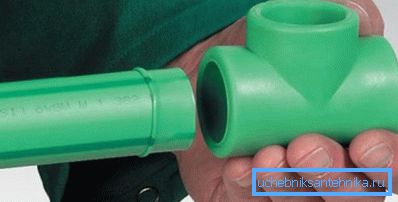

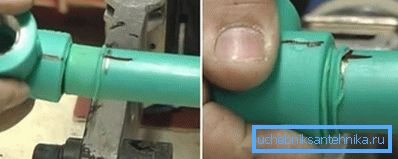

Łączenie części własnymi rękami
  1. Trzymamy je przez jakiś czas, co również można znaleźć w powyższej tabeli i pozwolić im odejść. Połączenie jest gotowe.

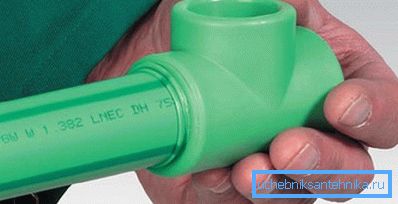

Lutowanie rur z polipropylenu

Wskazówka: w przypadku kropelek ciekłego plastiku na dyszach nie należy ich myć nożem, ponieważ po prostu uszkadza się ich powłokę teflonową. Lepiej jest ponownie włączyć lutownicę i po ponownym stopieniu, ostrożnie wyjąć je szmatką.

Wniosek

Rurociąg z rur polipropylenowych może być montowany bez posiadania specjalnych umiejętności. Aby to zrobić, będziesz potrzebował specjalnej lutownicy i kilku innych narzędzi towarzyszących, które, nawiasem mówiąc, często można znaleźć w paczce z tym. Dokładniej przestudiuj powyższe instrukcje i zacznij działać, w których ważna jest uważność i dokładne wykonanie wszystkich działań.

Główne działania w realizacji lutowania rur z tworzyw sztucznych

Film w tym artykule dostarcza dodatkowych informacji bezpośrednio związanych z przedstawionymi materiałami. Rury lutownicze są łatwe.
