Mocowanie rur polipropylenowych do ścian za pomocą

02-05-2018
Rury

Podczas konstruowania systemów komunikacyjnych konieczne staje się przymocowanie rurociągów do powierzchni bocznych, dlatego należy zastosować różne elementy mocujące. Najczęściej przed instalacją instalowane są specjalne klipsy, których cena jest niska.

Części mocujące tego typu są świetne podczas układania ogrzewania i kanalizacji.

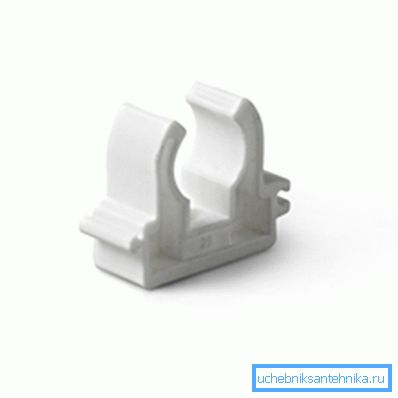

Zdjęcie pokazuje pojedynczy zacisk.

Zalety łączników

Podobny montaż do rur z polipropylenu można zainstalować na powierzchni betonu, cegły, płyty gipsowo-kartonowej i drewna. W przypadku niektórych systemów są produkowane podwójne klipsy, które umożliwiają jednoczesne unieruchomienie dwóch linii równolegle do siebie.

Oto podstawowe zalety elementów:

  • Prosty proces instalacji umożliwia ułatwienie prac instalacyjnych podczas łączenia komunikacji. Mocowanie do powierzchni odbywa się za pomocą śrub.
  • Niezawodna fiksacja pozwala uniknąć zniekształceń rurociągów i ich ataków, jeśli oczywiście podczas instalacji odległość pomiędzy łącznikami została wybrana poprawnie. Etap zależy od warunków pracy.
  • Możliwość zastosowania w szerokim zakresie temperatur zapewnia możliwość montażu rurociągów różnych sieci komunikacyjnych.
  • Dzięki estetycznie wyglądającemu wyglądowi, całkiem możliwe jest stosowanie tych elementów podczas wykonywania systemów bez późniejszego ukrywania głównych elementów.

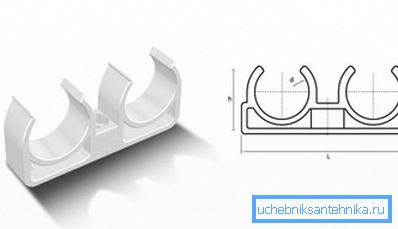

Wygląda jak klips na dwie tuby.

Uwaga! Ponadto specjalny pasek może być dostarczany z elementami mocującymi, aby chronić zaciśniętą rurę przed niezamierzonym wyskoczeniem ze stałego wspornika.

Samodzielna instalacja

Przed przystąpieniem do instalacji własnych rąk, początkujący mistrzowie są proszeni o szczegółową analizę tej operacji, tak aby po instalacji nie było żadnych problemów. Zasadniczo główne problemy pojawiają się przy wyborze niewłaściwego kroku pomiędzy częściami i niskiej jakości mocowania do powierzchni. Rury po prostu wypadną z oparcia.

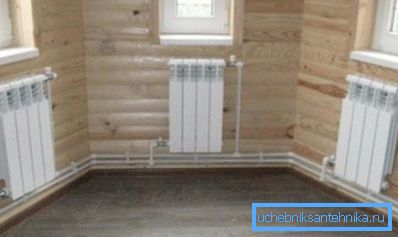

Spójrz zatem na zbroję w stanie gotowym.

Krok między elementami

Polipropylen, podobnie jak wszystkie inne tworzywa sztuczne, ma tendencję do rozszerzania się i kurczenia, gdy zmienia się temperatura, dlatego odległość między kotwami rur polipropylenowych powinna być dobierana z uwzględnieniem tego czynnika. Poniżej znajduje się tabela, która pomoże określić wybór kroku. Główny nacisk położony jest na reżim temperatury.

Średnica rury w milimetrach Odległość w centymetrach przy określonej temperaturze
+70 +60 +50 +40 +30 +20
110 140 160 165 175 180 185
90 125 145 150 155 165 165
75 115 130 135 145 150 155
50 90 105 110 115 120 125
40 85 95 100 105 110 110
32 75 85 90 95 95 100
25 70 75 80 85 85 85
20 60 65 70 70 75 80
16 55 65 65 70 70 75

Uwaga! Poniższa tabela daje początkującym możliwość zrozumienia, jaka odległość między rurą polipropylenową a mocowaniem na ścianie jest uważana za najbardziej optymalną.

Proces instalacji

Po zapoznaniu się z informacjami teoretycznymi należy dokładnie przestudiować instrukcje dotyczące bezpośredniego instalowania części w miejscu. W obecności kamiennych ścian należy użyć kołków.

Jeśli powierzchnie boczne są wykonane z drewna, potrzebujesz tylko śrub.

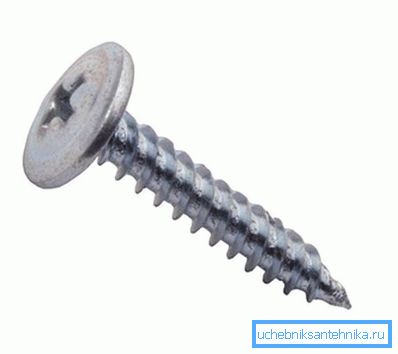

Główny element mocujący do części mocujących.
  1. Po pierwsze, elementy mocujące są mocowane wzdłuż krawędzi ściany, aby możliwe było wyrównanie. W tym przypadku śruba jest wkładana do środkowej części plastikowej części, po czym wkręca się ją śrubokrętem lub wkrętakiem krzyżowym.
  2. Po instalacji ekstremalnych elementów, koronki są obowiązkowo naprężone, co pozwoli na odsłonięcie reszty elementów złącznych. Jeśli to konieczne, możesz użyć poziomu, aby odeprzeć linię z jednej strony na drugą.
  3. Bezpośrednio wzdłuż naciągniętej liny są zainstalowane pozostałe elementy.. Jednak przed tym należy zdefiniować etap instalacji. Następnie za pomocą taśmy mierniczej punkty mocowania są oznaczone.
  4. W ostatnim etapie rury są instalowane i starannie wkładane do gotowych łączników. W obecności zaczepów z dodatkowym zamkiem następuje proces zamykania elementów.

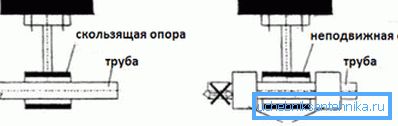

Schematyczne porównanie ze stałym wsparciem.

Zwróć uwagę! Produkty wykonane z polipropylenu, które mają warstwę wzmacniającą z folii aluminiowej, mają znacznie mniejszą rozszerzalność liniową, więc dla nich krok można nieznacznie zwiększyć.

Dodatkowe informacje

Prace instalacyjne nad instalacją rur polipropylenowych w naszym kraju regulują paragrafy GOST 52134-2003, gdzie znajdują się pełne informacje na temat produktów ciśnieniowych z tworzyw termoplastycznych. Podstawowym celem instalacji takich produktów jest zapewnienie warunków działania, w których temperatura i ciśnienie transportowanego medium nie spowoduje wewnętrznych naprężeń, które mogą zagrozić integralności systemu.

Najważniejszym zadaniem jest kompensacja rozszerzalności liniowej, z której można zaoszczędzić stałe podpory, które autonomicznie reagują na zmiany temperatury. Ponieważ łączniki przesuwne są podwójnymi lub pojedynczymi zaciskami, odpowiadającymi średnicy rurociągu.

Schematyczne przedstawienie rozszerzalności liniowej.

Zapisy SP 40-101-96 nie pozwalają na zamocowanie produktów polipropylenowych w sztywnej pozycji. Z tego powodu stałe wsporniki są wykonane na podstawie przesuwnych analogów, które zapobiegają ruchowi osiowemu ułożonego rurociągu.

Na końcu

Po przestudiowaniu przedstawionych informacji, nawet początkujący mogą poprawnie naprawić rury wykonane z polipropylenu, jednak zaleca się oglądanie wideo w tym artykule jako pomocy wizualnej (dowiedz się tutaj, jak lutować rury polipropylenowe).

W takim przypadku znacznie lepiej będzie przyswoić analizowany temat, a następnie wykonać pracę tak dobrze, jak to możliwe. Mocowanie na klipsach w celu uniknięcia trudności, które czasami pojawiają się po zainstalowaniu zacisków.
