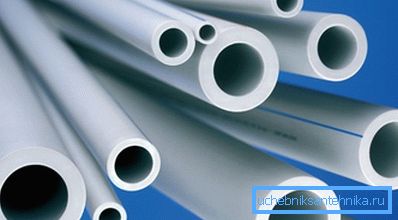

Z biegiem czasu, stopniowo, ale na pewno, systemy zaopatrzenia w wodę i ogrzewania z metalu są przenoszone na polimery. Warto zauważyć, że rozmiary rur polipropylenowych są obliczane w mm, a nie w calach, jak to było wcześniej (można obliczyć w dowolnych jednostkach, ale dokumentacja jest tworzona w systemie metrycznym).
Wspomnieliśmy o PPR z ważnego powodu, ponieważ porozmawiamy o tym, czyli o modyfikacjach, etykietowaniu i wymiarach, które są używane do transportu cieczy o różnych temperaturach. Jeśli jesteś zainteresowany, bardziej szczegółowe informacje znajdują się poniżej. A poza tym zobaczysz wideo w tym artykule, które jasno zademonstruje nasz temat.
PPR
Znakowanie rur polipropylenowych
- Najpopularniejsze produkty tego typu oznaczone są PPR, jak widać na powyższym zdjęciu, a to wszystko ze względu na bardzo wysoką wytrzymałość cieplną - takie produkty są wykorzystywane do zaopatrzenia w ciepłą i zimną wodę, a także systemów grzewczych. Cokolwiek to było, w każdym razie pierwsze litery skrótu będą PP. Ale można spotkać PPH lub PP-1, co oznacza, że produkty wykonane są z homopolimeru (produkt pierwszej generacji do zimnej wody). Można również znaleźć symbole PPB, które wskazują na możliwość ubiegania się o ciepłą wodę i ogrzewanie.
- Symbole PN wskazują ciśnienie nominalne w barach. Na przykład, jeśli PPR jest polipropylenem, rura ma 110 mm, a inne średnice są oznaczone jako PN20, to jego ciśnienie robocze wynosi 20 barów, czyli 2 MPa lub 20,4 kg / cm2. Wśród wszystkich symboli w tym przypadku są cztery kategorie - PN10, PN16, PN20 i PN25. Pierwsze dwa są wykonane z jednolitej ściany, a dwa ostatnie w środku lub bliżej powierzchni mają warstwę wzmacniającą, która jest wykonana z włókna szklanego lub folii aluminiowej.

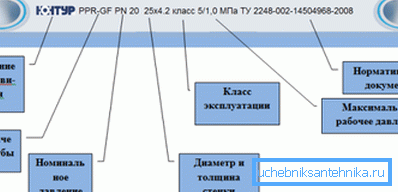

- Oprócz podstawowych danych, oznakowanie wskazuje również pomocnicze, takie jak nazwa producenta, klasa, średnica zewnętrzna i grubość ścianki, dokument normatywny tego produktu.
Uwaga Należy powiedzieć, że PN10 i PN19 są wytwarzane bez warstwy wzmacniającej, która służy nie zwiększaniu odporności na ciśnienie wewnętrzne, ale jako ochrona przed deformacją PPR podczas ogrzewania.
Parametry geometryczne
| Nominalne ciśnienie | Oznakowanie | Średnica zewnętrzna (mm) | Grubość ścianki (mm) | Średnica wewnętrzna (mm) |
| PN10 | 20-1,9 | 20 | 1.9 | 16.2 |
| 25? 2,3 | 25 | 2.3 | 20.4 | |
| 32? 3.0 | 32 | 3.0 | 26,0 | |
| 40? 3,7 | 40 | 3.7 | 32.6 | |
| 50-4,6 | 50 | 4.6 | 40,8 | |
| 63 5,8 | 63 | 5.8 | 51.4 | |
| 75 × 6,9 | 75 | 6.9 | 61.2 | |
| 90 8,2 | 90 | 8.2 | 73.6 | |
| 110-10 | 110 | 10 | 90,0 | |
| PN20 | 16-27 | 16 | 1.6 | 10.6 |
| 20? 3.4 | 20 | 3.4 | 13.2 | |
| 25? 4,2 | 25 | 4.2 | 16.6 | |
| 32? 5.4 | 32 | 5.4 | 21.2 | |
| 40 6,7 | 40 | 6.7 | 26,6 | |
| 50-8,4 | 50 | 8.4 | 33.2 | |
| 63 × 10,5 | 63 | 10.5 | 42,0 | |
| 75 × 12,5 | 75 | 12.5 | 50,0 | |
| 90-15,0 | 90 | 15 | 60,0 | |
| PN25 | D, mm | D1, mm | D2, mm | S, mm |
| 20 | 13.2 | 21.2 | 4.0 | |
| 25 | 16.6 | 26.2 | 4.8 | |
| 32 | 21.2 | 33.2 | 6.0 | |
| 40 | 26,6 | 41.4 | 7.4 | |
| 50 | 33.2 | 52,5 | 9.1 | |
| 63 | 42,0 | 65,9 | 11.3 | |
| 75 | 50,0 | 77,9 | 13.3 |
Tabela rozmiarów rur polipropylenowych PN10, PN20 i PN25

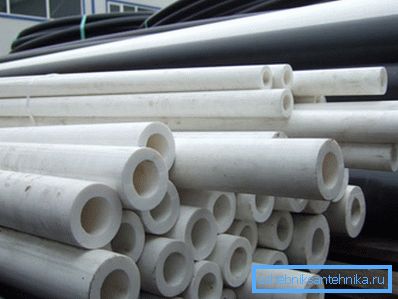

Zwróć uwagę na tabelę, a zobaczysz, jak zmieniają się parametry geometryczne w zależności od ciśnienia nominalnego z tą samą sekcją zewnętrzną.
Na przykład rura polipropylenowa o średnicy 20 mm, tutaj:
- PN10 będzie mieć wewnętrzną średnicę 16,2 mm, ścianę - 1,9 mm;
- PN20 - średnica wewnętrzna 13,2 mm, ściana - 3,4 mm;
- PN25 - wewnętrzna średnica 13,2, ściana - 4,0 mm, ale tutaj zewnętrzny przekrój nieco się zwiększa - w tym przypadku okazuje się być 21,2 mm.
Podobnie zmieniają się geometryczne proporcje innych sekcji, na przykład rury polipropylenowe 32 mm:
- PN10 będzie mieć wewnętrzną średnicę 26,0 mm, ścianę 3,0 mm;
- PN20 - wewnętrzna średnica 21,2 mm, ściana - 5,4 mm;
- Średnica wewnętrzna PN25 21,2 mm, ściana - 6,0 mm.
I znowu PN25 będzie nieco grubszy niż sekcja warunkowa - już nie będzie 32 mm, ale 33,2 mm.
Uwaga Biorąc pod uwagę, że warstwa wzmacniająca z folii aluminiowej nie znajduje się pośrodku ściany, ale bliżej powierzchni, a przekrój PN25 nieznacznie przekracza warunek wstępny, przed spawaniem produktów ze sprzęgłem, instrukcja wymaga oczyszczenia miejsca lutowania z górnej warstwy i folii PPR. Przeprowadzenie takiej procedury za pomocą noża będzie niezwykle trudne, więc w takich przypadkach użyj specjalnej golarki o określonej średnicy.
| Przekrój (mm) | Głębokość spawania (mm) | Czas nagrzewania | Czas chłodzenia |
| 20 | Od 14 do 17 | 5-6 | 2-3 |
| 25 | 15 do 19 | 6-7 | 3-4 |
| 32 | 16 do 22 | 8-9 | 4-5 |
| 40 | Od 18 do 24 | 12-13 | 5-6 |
| 50 | Od 20 do 27 | 18-19 | 6-7 |
| 63 | 24 do 30 | 24-25 | 7-8 |
| 75 | Od 26 do 32 | 30-31 | 8-9 |
| 90 | 29 do 35 | 40-41 | 9-10 |
Głębokość i czas lutowania, w zależności od rozmiaru
Jak Państwo rozumiecie, przy montażu polipropylenu PPR - rury o średnicy 50 mm, 32 mm lub o innych parametrach, podlegają spawaniu w celu połączenia poprzez łączniki. Ale pewna część produktu sugeruje pewną głębokość lądowania końca w oprawie.
Ponadto, czas retencji części podczas spawania i po nim podczas zamrażania zależy od sekcji. Możesz określić głębokość dopasowania produktu w oprawie i czas jej przechowywania za pomocą górnej tabeli.

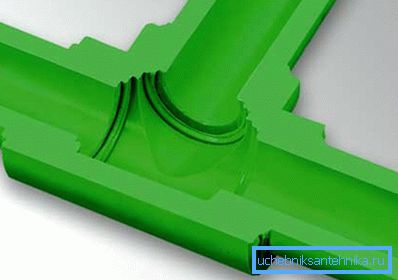

Parametry spawania są niezwykle ważne dla każdego rozmiaru, ponieważ jeśli PPR jest polipropylenem - rura o nominalnej średnicy wewnętrznej 16 mm jest wciskana w oprawę bardziej niż oczekiwano, to z powodu spłaszczenia ścian przepuszczalność zostanie zmniejszona, lub przejście zostanie w ogóle zablokowane. Jeśli zdarzy się to w tee lub chetverike, to koniec po prostu zablokuje prostopadły wylot, co również może zagrozić zmniejszeniem drożności lub przekrwienia.
Aplikacja
Oprócz naszego zwykłego stosowania rur polipropylenowych do zaopatrzenia w wodę i systemów grzewczych, które często wielu domowych rzemieślników montuje swoje własne ręce, są one również wykorzystywane do zewnętrznych systemów kanalizacyjnych i wentylacji pomieszczeń.

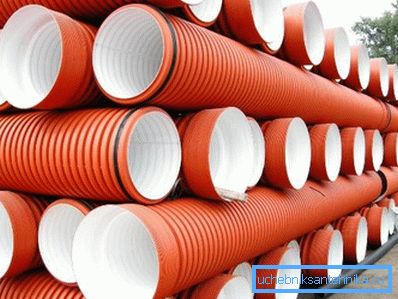

Na przykład w przypadku odpływów ściekowych należy stosować PPR o średnicy od 40 mm do 110 mm, o typowej długości 5 m. Dokowanie odbywa się tutaj za pomocą złączek z gumowymi uszczelkami, a sam produkt może być gładki lub karbowany.

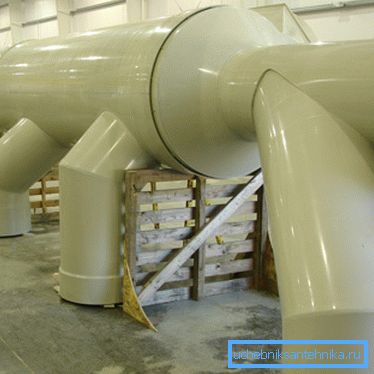

W przypadku kanałów wentylacyjnych, jak na zdjęciu górnym, mają one tę samą średnicę co w przypadku ścieków zewnętrznych, ale tylko tutaj konfiguracja sekcji może być nie tylko okrągła, ale również owalna, kwadratowa lub prostokątna. Głównym wymaganiem dla kanałów wentylacyjnych nie jest zwiększona wytrzymałość i niska zdolność przenoszenia ciepła, ale niska waga.
Wniosek
Wybierając rury z polipropylenu, na pewno nie zwrócisz uwagi na koszt materiału. W tym przypadku należy pamiętać, że cena to nie tylko wielkość i nominalne ciśnienie ścian, ale także marka. Producenci marek zawsze sprzedają swoje produkty droższe, chociaż w jakości nie mogą być gorsze (a nawet wyprzedzać) zupełnie nieznani producenci początkujący.
