Montaż rur kanalizacyjnych: samodzielny montaż systemu

Jednym z głównych etapów tworzenia systemu odprowadzania ścieków z mieszkania lub prywatnego domu jest instalacja rur kanalizacyjnych. Pomimo pozornej prostoty procesu, ma wiele niuansów, których nieprzestrzeganie może prowadzić do poważnych problemów, a nawet całkowitej niesprawności sieci odwadniającej.

Rozważ to pytanie bardziej szczegółowo.

Montaż złożony

Obecnie rury wykonane z tworzywa sztucznego są szeroko stosowane do tworzenia systemów kanalizacyjnych. Są łatwe do transportu i instalacji. Elementy są ze sobą połączone bez użycia dodatkowego wyposażenia, kleju lub innych podobnych substancji. Ponadto pozwala, w razie potrzeby, na łatwe demontaż rur kanalizacyjnych.

Istnieją jednak pewne zasady, których przestrzeganie pozwala osiągnąć maksymalną szczelność i niezawodność połączenia, brak przecieków i liniową deformację części.

Etap przygotowawczy

Przed wykonaniem instalacji kanalizacyjnej należy zakupić niezbędną ilość materiałów, dostarczyć je na plac budowy i zapewnić odpowiednie warunki przechowywania. Zapobiegnie to deformacji rur i pogorszeniu ich właściwości technicznych w wyniku narażenia na niekorzystne czynniki środowiskowe.

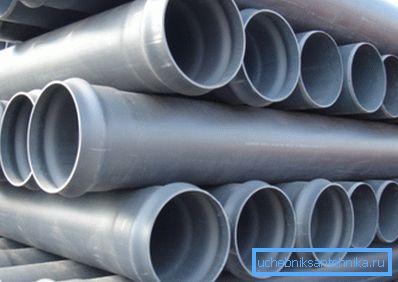

Możliwe jest układanie pojedynczych części z tworzyw sztucznych w stos, którego wysokość nie powinna przekraczać 2 metrów. Pamiętaj, że polietylen i polipropylen obawiają się ekspozycji na światło słoneczne. Nie ma znaczenia, jaka będzie temperatura powietrza w pomieszczeniu.

Zadbaj również o narzędzie tnące, ponieważ w trakcie instalacji często będziesz musiał przeciąć rurę, szukając odpowiedniej wielkości. Najlepiej jest używać specjalnych narzędzi, które po cięciu tworzą fasetę na końcu produktu (cena takiego noża jest niewielka i można ją swobodnie kupić w sklepie z narzędziami).

W przeciwnym razie możesz skrócić rurę piłą do metalu. Konieczne będzie dalsze przetwarzanie krawędzi za pomocą pilnika, co daje kąt około 150 stopni, dzięki czemu unika się uszkodzenia gumowej uszczelki w gnieździe.

Zwróć uwagę! W żadnym wypadku nie można ciąć złączek kanalizacyjnych wykorzystywanych w procesie instalacji. Narusza to ich charakterystykę techniczną i prowadzi do powstawania nieszczelności, jak również do pogorszenia przepuszczalności zainstalowanej sieci kanalizacyjnej.

Główna scena

Montaż rur kanalizacyjnych odbywa się w następującej kolejności:

1. Mydło silikonowe lub płynne nakłada się na gładki koniec rury lub łącznika..

Ta substancja pozwala:

• ułatwić dokowanie części podczas montażu;
• zmniejszyć tarcie między częściami podczas rozszerzania temperatury części plastikowych sieci kanalizacyjnej;
• zmniejszyć ryzyko przylegania części, co może doprowadzić do wypaczenia układu drenażowego;
• nie dopuścić do wyschnięcia uszczelki gumowej przez cały okres eksploatacji sieci kanalizacyjnej.

1. Gładki odcinek rury należy wepchnąć do gniazda innej rury, łącznika, wylotu lub adaptera, aż się zatrzyma, a następnie zaznaczyć miejsce, w którym będzie leżało cięcie.

1. Odsuń nieco rurkę tak, aby odległość między narysowaną linią a krawędzią dzwonu wynosiła około 1 cm.. Pozwoli to uniknąć pęknięcia systemu kanalizacyjnego podczas pracy i zmniejszyć wewnętrzne naprężenia rur.

Zwróć uwagę! Kiedy rura zostanie włożona do złączki, nie trzeba jej odpychać. Musi być wciśnięty tak daleko, jak to możliwe, zapewniając maksymalną niezawodność połączenia.

Dokowanie elementów plastikowych i żeliwnych

Podczas modernizacji systemów odwadniających w starych mieszkaniach często konieczne jest łączenie rur PVC z istniejącym żeliwnym systemem spustowym.

W tym przypadku praca jest wykonywana w następujący sposób:

• dla szczelności węzła należy użyć specjalnego adaptera o wymaganej średnicy;
• jeżeli koniec żeliwnej rury nie ma dzwonu, na jej końcu nakładana jest podwójna uszczelka, po której na górze montowana jest plastikowa rura z dzwonem (w tym przypadku nie jest konieczne smarowanie gumowych części silikonem);
• kiedy żeliwna rura kończy się kielichem, wszystkie działania następują odwrotnie.

Mocowanie rury kanalizacyjnej

Mocowanie za pomocą zacisków

Wszystkie części ściekowe muszą być trwale przymocowane do ściany lub podłogi.

Przed przystąpieniem do tego etapu pracy należy dokładnie zapoznać się z diagramem zamontowanej sieci.

Instrukcje mocowania zacisków obejmują następujące wymagania:

• elementy złączne powinny znajdować się pod łącznikami łączącymi różne elementy rury spustowej;
• odległość między sąsiednimi jednostkami montażowymi nie powinna przekraczać 10 średnic użytej rury;
• w pionowych pionach instalowane są zaciski co 1-2 metry;
• Odległość między rurą a powierzchnią ściany powinna wynosić 4 mm.

Dokumentacja budowlana zgodna z przepisami (DIN 1986) wymaga, aby w gotowej sieci kanalizacyjnej nie występowały naprężenia wewnętrzne.

Osiąga się to poprzez połączenie sztywnych i pływających mocowań:

1. Trudne. W takim przypadku rurociąg jest wyraźnie utrzymywany w jednej pozycji. Zacisk nie pozwala na ruch części w jednym lub drugim kierunku. Ale tutaj należy zastosować elementy dźwiękochłonne (zaciski, wyposażone w gumową uszczelkę).
2. Pływający. Węzeł ten zapewnia swobodny ruch rury wzdłuż jej osi. Części można zamocować za pomocą tych samych elementów mocujących (bez gumowej uszczelki). Jednak nie dokręcaj zbyt mocno śrub na rurze.

Rurociąg w betonie

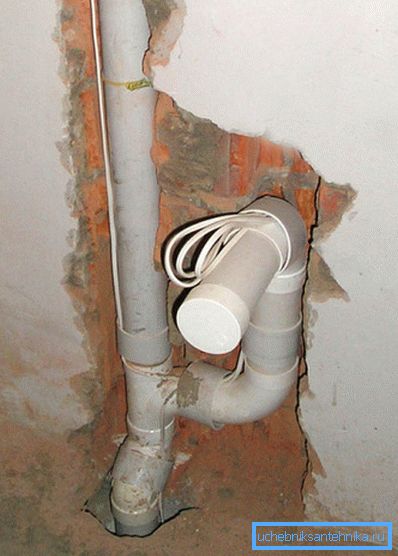

W niektórych przypadkach może być konieczne zalanie rur kanalizacyjnych betonem. W tym celu instalacja jest przeprowadzana zgodnie ze schematem opisanym powyżej (przy 10-milimetrowej szczelinie pozostającej w punktach łączenia elementów), a mocowanie odbywa się w taki sposób, aby części nie mogły zmienić swojej pozycji podczas pracy.

Szczeliny między gniazdem a powierzchnią rurociągu należy dodatkowo zabezpieczyć lepką taśmą budowlaną, a wszystkie otwory należy zamknąć odpowiednimi zaślepkami.

Jeśli rury trzymane są w ścianie, należy ustawić stroboskop, którego rozmiar powinien zapewniać brak naprężeń wewnętrznych.

Jeśli powierzchnia zostanie natychmiast otynkowana, elementy ściekowe powinny być owinięte miękkim materiałem:

• falista tektura gruba;
• wełna mineralna;
• włókno szklane.

Rozważ także izolację termiczną. Bez tego gorąca woda przepływająca przez rurociąg może uszkodzić dekoracyjne wykończenie.

Kontrola jakości związków

Po podłączeniu wszystkich przewodów do jednej sieci i podłączeniu do nich urządzeń sanitarnych, należy sprawdzić wynikowy system kanalizacyjny pod względem funkcjonalności.

W tym celu zaleca się otwarcie na pełnych obrotach wszystkich konsumentów w domu. System powinien bezzwłocznie odprowadzić całą wodę.

Sprawdź także szczelność węzłów łączących. Jeśli wykryty zostanie wyciek, procedura instalacji dla jednej lub drugiej części systemu kanalizacyjnego będzie musiała zostać powtórzona.

Wniosek

Jak widać, instalacja rur kanalizacyjnych własnymi rękami jest prosta i pozwala zaprojektować niezawodny system usuwania ścieków przy minimalnym wysiłku.

Więcej informacji na temat tego pytania można znaleźć w materiale wideo w tym artykule.
