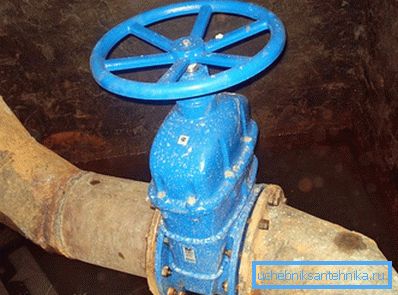

Montaż zaworów na rurociągach

Zawory odcinające są węzłami rurociągu, które regulują przepływ płynu. Z reguły zawory są wytwarzane z różnych materiałów, na przykład żeliwa, stali, metali kolorowych i innych stopów. Dzięki swojej praktyczności znalazły szerokie zastosowanie w różnych dziedzinach, w tym w rurociągach naftowych, gazie i parze, i oczywiście w komunikacji wodnej. Każdy typ zaworów ma swoje własne funkcje instalacyjne.

Wskazówki

Istnieją podstawowe wymagania dotyczące instalacji zaworów, których nieprzestrzeganie może prowadzić do katastrofalnych konsekwencji:

1. Jeżeli zawory w czasie instalacji były przechowywane, należy je oczyścić z możliwych zanieczyszczeń. Czyszczenie odbywa się za pomocą szczotek, wody lub pary.
2. Jeśli zainstalowany jest zawór, nie można go przenieść na trzon. Może to spowodować uszkodzenie osprzętu.
3. W miejscach z rurami, w których temperatura stale spada iw miejscach zakrętów, instalowanie zaworów odcinających jest surowo zabronione. W przeciwnym razie doprowadzi to do wczesnego obniżenia ciśnienia w zaworach i rurociągu. Montaż odbywa się na prostych odcinkach rur.
4. Spawanie rur należy wykonywać tylko wtedy, gdy zawór jest otwarty.
5. Podczas dokręcania śrub lub innych elementów mocujących nie należy przykładać dużej siły. Jeśli przesadzisz, mogą pojawić się mikropęknięcia: żywotność znacznie się zmniejsza. Dotyczy to również zaworów z gumowymi uszczelkami. Silne szczypanie nie może być dozwolone.
6. Podczas instalowania zaworów kołnierzowych należy upewnić się, że kołnierze są w dobrym stanie i że nie ma możliwych wad.
7. Jeśli zainstalowany zawór odcinający ma dużą masę, należy go podeprzeć, na przykład wylać platformę z betonu. Zapobiegnie to zniszczeniu elementów złącznych i uszczelek na złączu.
8. Bezpośrednio przed zainstalowaniem tablicy w kierunku strzałek. Wskazują prawidłowy kierunek transportowanego płynu. Osprzęt powinien być montowany zgodnie ze wskazanym kierunkiem.

Wskazówka! Podczas instalacji należy zachować ostrożność przy zaworze. Nie możesz pozwolić jej upaść. Jeśli otrzyma jakiekolwiek zewnętrzne uszkodzenie, jego wytrzymałość zostanie utracona, w wyniku czego może wkrótce pojawić się korozja.

Są to być może główne życzenia i zalecenia, na które należy zwrócić uwagę podczas instalowania zaworów i kształtek. Jednak ze względu na dużą różnorodność każdy z jej gatunków wymaga indywidualnego podejścia. Dlatego zastanawiamy się, jak zainstalować zawory do rurociągów kilku typów.

Rodzaje zaworów

Wśród szerokiej gamy okuć uważamy najczęściej spotykane jej typy:

• zawór zwrotny,
• zawór motylkowy,
• zawór kulowy.

Wskazówka! Instalacja zaworów w rurociągach powinna odbywać się przy braku ciśnienia w systemie i odłączonych urządzeniach elektrycznych.

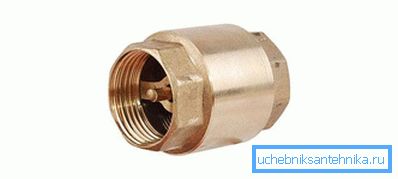

Sprawdź zawór

Instalacja zaworu zwrotnego jest niezbędna w przypadku korzystania z przepompowni. Jego montaż odbywa się natychmiast po stacji lub po grzechotce na rurze ssącej. Aby zainstalować zawór zwrotny, musisz użyć specjalnego sgonu. W takim przypadku sgon musi być zainstalowany po obu stronach zaworu zwrotnego. Ponadto, podczas instalacji ważne jest, aby podążać za strzałką, która musi iść w tym samym kierunku z przepływem wody. Średnica zaworu musi w pełni odpowiadać średnicy rury. Nie zaleca się stosowania przejściówek od mniejszej do większej średnicy i odwrotnie.

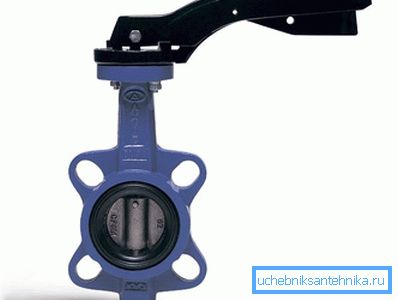

Przepustnica

Tutaj powstaje połączenie kołnierzowe. W tym przypadku kołnierze powinny być równoległe do siebie. Przed instalacją należy się upewnić, że powierzchnia kołnierzy jest pozbawiona wiórów, zlewów, zadziorów i innych uszkodzeń, które mogłyby uszkodzić szczelność. Już przed instalacją dysk obrotowy musi być lekko otwarty, ale nie całkowicie. Nie powinien wystawać poza korpus zaworu motylkowego. Po użyciu bolce lub śruby można lekko chwycić. Ponadto tarcza zaworu motylkowego jest całkowicie otwarta, po czym łączniki są równomiernie dokręcone. Jeśli proces instalacji jest prawidłowy, migawka powinna się łatwo otwierać i zamykać.

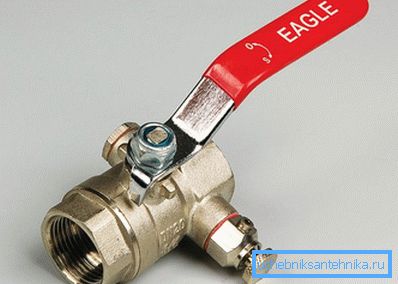

Zawór kulowy

Ten rodzaj zaworów znajduje się w każdym domu. Do zainstalowania wystarczy jeden klucz nastawny lub para szarańczynów. Nie zaleca się używania klucza do gazu, ponieważ istnieje ryzyko uszkodzenia powierzchni kranu. Z reguły zawór kulowy ma gwinty zewnętrzne i wewnętrzne po obu stronach. Bezbłędnie należy go zwinąć na hol lub taśmę fum. Konieczne jest uszczelnienie połączeń zaworów łączących. Ważne jest, aby nie przesadzić i nie nawijać dużej ilości taśmy lub kabla. Wszystko powinno być w umiarkowaniu.

Dlatego dokonaliśmy przeglądu głównych zaleceń i wskazówek dotyczących instalacji zaworów na rurociągach. Bardzo ważne jest, aby przestrzegać wszystkich przepisów technicznych, a także procesów technologicznych. W przeciwnym razie może to prowadzić do złej instalacji. Co najgorsze, przy nieostrożnej obsłudze można zepsuć zawory.
