Możliwe rozmiary rur metalowo-plastikowych i ich cechy

12-03-2018

Rury

Metalowe rury są szeroko stosowane w instalacjach wodno-kanalizacyjnych. Z ich pomocą układane są rurociągi wodne, grzewcze i kanalizacyjne. Wykorzystuje produkty o różnych średnicach, których zakres omówimy w tym artykule.

Przepisy ogólne

Na początek rzućmy okiem na strukturę danych produktów i ich charakterystyczne cechy.

Struktura

Struktura danego produktu jest prosta:

Wewnętrzna warstwa polimeru w kontakcie z cieczą.
Warstwa kleju.
Aluminium, zapewniające rurce niezbędną sztywność i wytrzymałość.
Znowu warstwa kleju.
Zewnętrzna warstwa polimerowa, która chroni aluminium przed kontaktem ze środowiskiem zewnętrznym.

Ta struktura gwarantuje kilka ważnych zalet, dzięki którym rury z tworzyw sztucznych są tak popularne podczas instalowania systemów inżynieryjnych domów prywatnych i mieszkań.

Zalety

Rozważ cechy metalowych rur:

Odporność na procesy korozyjne. Co jest ważne dla produktów, które mają stały kontakt z wodą.
Wysoka przepuszczalność dzięki gładkości wewnętrznej powłoki.

Wskazówka: w przypadku łączenia kształtowników z tworzywa sztucznego z metalem pożądane jest zainstalowanie specjalnych filtrów w obszarze połączeń. Pozwoli to uniknąć rdzy i innych zanieczyszczeń ze starej części rurociągu na nową.

Dopuszczalne właściwości wytrzymałościowe znacznie przewyższają te, które mają konwencjonalne modele polipropylenowe lub polietylenowe.
Odporność na wysokie temperatury, pozwalająca na swobodne używanie plastikowych rur w systemie grzewczym. Na przykład modele polietylenowe nie są kategorycznie nieodpowiednie do takich celów ze względu na próg niskiej temperatury.

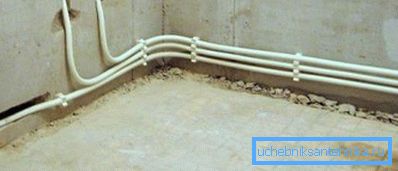

Zdjęcie rurociągu metal-plastik systemu grzewczego

Przystępna cena. Nawet częściowe użycie plastiku w procesie produkcji może znacznie obniżyć koszty produktów.
Lekka waga. Pozwala ograniczyć proste załączniki i nie obciąża dodatkowego fundamentu budynku.
Ekologiczna czystość. Spełnia wszystkie niezbędne normy sanitarne.
Łatwy w użyciu zrób to sam. W celu wykonania cięcia rur metalowo-plastikowych i montażu ich połączeń nie jest konieczne posiadanie żadnych specjalnych umiejętności.

Wskazówka: do budowy metalowej rury zaleca się użycie specjalnego narzędzia - naciśnięcie klawisza. Dzięki niemu proces będzie znacznie łatwiejszy i szybszy.

Graficzne instrukcje wykonywania połączenia za pomocą klawisza naciskającego

Długa żywotność, numeracja dziesięcioleci, z zastrzeżeniem przestrzegania wszystkich zasad działania.

Wymiary

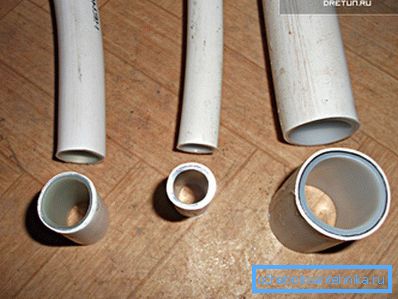

Średnice rozpatrywanych produktów są dość zróżnicowane, ponieważ w przypadku systemów zaopatrzenia w wodę najczęściej stosuje się próbki o wielkości od 15 do 50 mm, ale w przypadku ścieków od 32 do 150 mm. Ale znakowanie plastikowych rur jest zwykle wykonywane w calach, więc spójrzmy na tę niezwykłą miarę długości.

Wskazówka: przy wyborze rur zaleca się wzięcie pod uwagę średnicy wewnętrznej, oznaczonej dwiema literami "DU" - "średnica nominalna". Z zewnątrz może być bardzo zwodnicze ze względu na różnice grubości ścian.

Cale

Aby być precyzyjnym, a następnie 1 cal = 25,4 mm. W praktyce następująca relacja jest prawdziwa w rurach:

Cale	Milimetry
?	15
?	20
1	25
1?	32
1?	40
2	50
3	80
4	100
6	150

Dlatego nie zdziw się, gdy hydraulik lub sprzedawca w sklepie specjalistycznym określi średnicę jako jedną sekundę lub trzy czwarte. Po prostu przetłumacz rozmiar na system metryczny i łatwiej będzie nawigować.

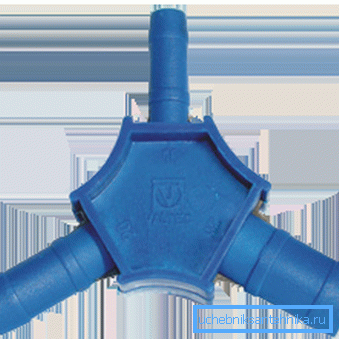

Aby połączyć sekcje o różnej wielkości, używany jest specjalny kalibrator.

Parametry techniczne dla różnych średnic

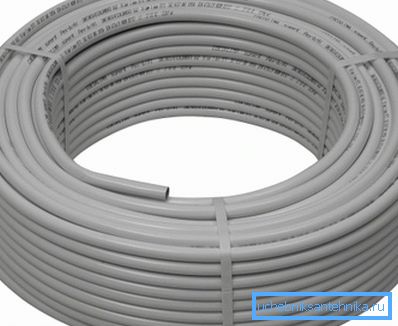

Rura metalowa MP 16x2 mm 1 m nawinięta na cewkę

Zmiana przekroju wpływa na parametry produktów na różne sposoby:

Parametr	Znaczenia
Przekrój, cm	1.6	2	2.6	3.2	4
Rób, patrz	1.2	1.6	2	2.6	3.3
Formowanie szerokości warstwy, cm	0,2	0,2	0.3	0.3	0,35
Masa cięcia długość 100 cm kg	0.115	0.17	0.3	0,37	0,43
Objętość jednego metra, l	0.113	0,20	0,314	0,531	0,855
Dopuszczalne ogrzewanie przy ciśnieniu 10 bar, ^okołoDzięki	Od 0 do 95
Dopuszczalne ogrzewanie przy ciśnieniu 25 bar, ^okołoDzięki	Od 0 do 25
Ograniczenie temperatury ^okołoDzięki	135
Granica wytrzymałości w momencie maksymalnego ogrzewania, bar	10
Ciśnienie niszczące podczas ogrzewania do dwudziestu stopni Celsjusza, bar	94	87	88	76	67
Wskaźnik gładkości	0,069
Współczynnik izolacyjności cieplnej, W / m? K	0,431
Oznaczenie wskaźnika siły, N / 10 mm	71
Wskaźnik wytrzymałości spawania aluminium, N / mm²	58
Brak deformacji po podgrzaniu do 20^okołoC przez sześćdziesiąt minut, MPa	5.7	5,09	5,42	5.11	4,83
Brak deformacji po podgrzaniu do 95^okołoC przez sześćdziesiąt minut, MPa	3.29	3.02	3.17	3.02	2,94
Brak deformacji po podgrzaniu do 95^okołoC przez sto godzin, MPa	2,92	2,68	2,82	2,69	2,61
Brak deformacji po podgrzaniu do 95^okołoC przez tysiąc godzin, MPa	2.56	2,35	2.51	2,43	2.3
Odporność na pękanie poprzeczne, N	2870	3040	3250	3420	3560
Trwałość w odniesieniu do zgodności ze wszystkimi normami eksploatacyjnymi, lata	Pół wieku
Najmniejszy promień gięcia z ramionami, cm	8	10	11	16	55
Najmniejszy promień gięcia przy użyciu specjalnego wyposażenia, cm	4.5	6	9.5	12.5	18

Rura metalowa 32 mm przetrwa do pięćdziesięciu lat

Jak widać, wiele cech pozostaje wspólnych dla każdej wielkości, a niektóre radykalnie się zmieniają. Na przykład żywotność, siła wiązania warstw i współczynnik przewodności cieplnej są takie same dla cienkich próbek, a także dla grubszych.

Ale promień gięcia i odporność na odkształcenia są już znacząco różne dla różnych sekcji: rura metalowo-plastikowa 16 mm może wytrzymać największe obciążenia.

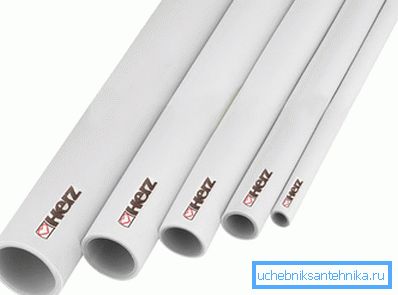

Charakterystyki techniczne rury metalowej o średnicy 16 mm mają najlepsze wskaźniki wytrzymałości

Wniosek

Rury z aluminium i polimerów łączą wiele pozytywnych aspektów wyrobów metalowych i plastikowych, eliminując ich wady. Z tego względu są one szeroko stosowane w układaniu różnych rurociągów, które z kolei wymagają różnych średnic.

Wymiary przekrojów są mierzone w calach i zwykle zmieniają się od jednej sekundy do sześciu. Różnica ta ma również wpływ na charakterystykę techniczną produktów, którą opisaliśmy szczegółowo powyżej. Film wideo w tym artykule dostarcza dodatkowych informacji bezpośrednio związanych z recenzowanymi materiałami.
