Nawlekanie rury: 2 sposoby na stworzenie niezawodnego

16-07-2018
Rury

Ostatnio większość rurociągów, niezależnie od ich wielkości i funkcjonalności, jest wykonana z tworzywa sztucznego lub innych nowoczesnych materiałów. Ale czasami istnieje potrzeba naprawy lub instalacji produktów metalowych. W związku z tym, instrukcje dotyczące sposobu odcinania gwintów rurowych w celu połączenia tych lub innych części prawdopodobnie nie będą dla Państwa zbyteczne.

Podczas instalowania rurociągów bez gwintowania jest to konieczne

Odmiany połączeń gwintowych

Istnieje wiele różnych rodzajów rzeźbienia. Są metryczne i calowe, prawe i lewe, a także różne formy profilu. Ale w większości przypadków będziesz pracować tylko z trójkątnym.

Rozważmy inne różnice.

Cal charakteryzuje się następującymi cechami:

  • wszystkie oznaczenia na narzędziu tnącym podane są w calach;
  • z profilu wygląda jak trójkąt równoramienny, którego kąt wierzchołkowy wynosi 55 stopni;
  • odstęp między cewkami jest większy, ponieważ połączenie jest trwalsze.

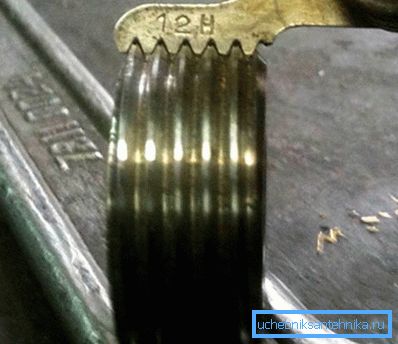

Szczegóły zdjęcia z gwintem calowym

Cechy metryczne:

  • pomiary i oznaczenia wykonywane są w milimetrach;
  • każdy obrót ma postać trójkąta równobocznego;
  • odległość między sąsiednimi zwojami jest mniejsza niż cala.

Pierwszy służy do łączenia systemów wodnych i drenażowych, a metryczny - we wszystkich pozostałych przypadkach.

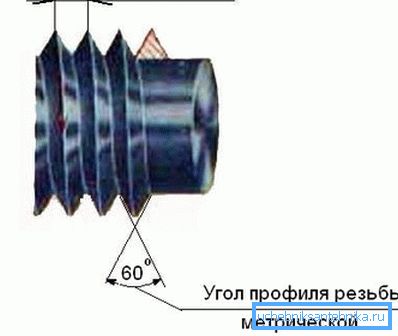

Gwint metryczny

Jeśli chodzi o pozostałe kryteria klasyfikacji, wszystko jest tutaj oczywiste:

  • z gwintem prawoskrętnym nakrętka jest przykręcana zgodnie z ruchem wskazówek zegara;
  • w przypadku cięcia po lewej stronie należy obrócić nakrętkę przeciwnie do ruchu wskazówek zegara, aby ją zamocować.

Metoda 1. Używanie narzędzia elektrycznego

Nowoczesny przemysł produkuje wiele elektronarzędzi, które ułatwiają i przyspieszają pracę zarówno profesjonalnych budowniczych, jak i tych, którzy lubią robić coś własnymi rękami.

Dlatego nie jest zaskakujące, że w magazynach budowlanych sprzedaje się maszynę do cięcia gwintów na rurach, co pozwala na uzyskanie wysokiej jakości i niezawodnego połączenia, zwłaszcza na małych obrabianych przedmiotach, które trudno jest naprawić podczas cięcia ręcznego.

To urządzenie jest wyposażone w potężny silnik elektryczny ze skrzynią biegów, która obraca narzędzie skrawające, które są matrycami (Lerka) o różnych średnicach. Wystarczy nacisnąć dźwignię rozruchową i poczekać, aż proces się zakończy.

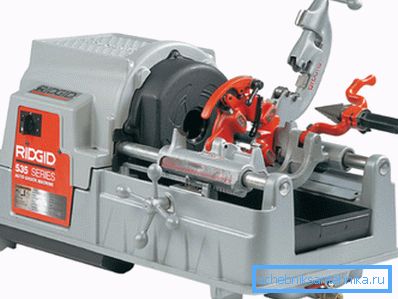

Maszyna do cięcia gwintów

Jednak takie urządzenie do cięcia gwintów na rurach ma tę wadę. Podczas przetwarzania dużej liczby półfabrykatów matryca może się przegrzać i pęknąć. Nie stanie się tak, jeśli zrobisz sobie przerwy podczas cięcia, ale wtedy powstaje pytanie, czy urządzenie powinno zostać zakupione, którego cena jest dość wysoka.

Należy zauważyć kilka ważnych niuansów:

  • przy użyciu elektronarzędzi bardzo trudno jest przecinać długie gwinty w kilku miejscach na przedmiotach, których średnica przekracza 1 cal;
  • Maszyna do cięcia nici na rurach nie pozwala na pracę, jeśli część jest zainstalowana zbyt blisko powierzchni ściany.

Wskazówka! Zaleca się nabyć śrubokręt elektryczny tylko, jeśli profesjonalnie zajmujesz się instalacją i naprawą systemów zaopatrzenia w wodę, w tym rur metalowych. Kiedy trzeba od czasu do czasu obrabiać części, lepiej kupić zestaw ręczny do cięcia gwintów na rurach, których możliwości będą wystarczające dla większości zastosowań.

Metoda 2. Ręczne nawlekanie

Przypisanie gwintu i użyte narzędzia

Zanim przejdziesz bezpośrednio do procesu pracy, powinieneś zdecydować, dlaczego potrzebujesz wątku.

Faktem jest, że tylko przy pomocy tego rodzaju połączeń są połączone:

  • plastikowe części z metalem;
  • zawory i inne podobne części;
  • instalacje hydrauliczne.

Obecnie używane do cięcia:

  • specjalna matryca (lerka);
  • śruba (lub jak nazywa się maczuga do cięcia gwintów rur).

Za pomocą tych narzędzi możliwe jest łączenie produktów w dowolnym celu i średnicy.

Jednym ze sposobów użycia połączenia gwintowego

Wskazówka! Jeśli nie masz doświadczenia w hydraulice, zaleca się użycie matrycy śrubowej, która ma osiową prowadnicę, co ułatwia proces. Użycie matryc wymaga pewnych umiejętności. W przeciwnym razie istnieje niebezpieczeństwo zniszczenia zarówno narzędzia, jak i rury.

Etap przygotowawczy

Po zakupie wybranego narzędzia do cięcia gwintów na rurach, rozpoczynamy pracę.

Najpierw należy odpowiednio przygotować zapasy:

  • rura jest oczyszczona ze śladów korozji, resztek istniejącej powłoki, brudu i pyłu, aż pojawi się charakterystyczny metaliczny połysk;
  • od końca obrabianego przedmiotu przy pomocy sfazowania pliku jest usuwany;
  • miejsce cięcia jest dobrze nasmarowane, aby ułatwić pracę narzędzia tnącego.
Przed cięciem rury należy ostrożnie czyścić końce.

Jeśli korzystasz z płyty, zaleca się ćwiczenie przed rozpoczęciem pracy na odcinku starego rurociągu. Niepoprawnie wykonane połączenie gwintowane nie pozwoli na podłączenie niezbędnych szczegółów.

Ponadto nie zaleca się oszczędzać przy zakupie narzędzia. Niestandardowe matryce lub zaślepka rurowa może uszkodzić cały rurociąg.

Cięcie nici za pomocą matrycy

W przypadku gdy ty do produkcji używanych matryc umiera, procedura będzie następująca:

  1. Rura jest zaciśnięta w imadle lub zamocowana w inny odpowiedni sposób. Podczas pracy przedmiot obrabiany musi być całkowicie nieruchomy i bezpiecznie zamocowany.
Do gwintowania przedmiot obrabiany musi być mocno zamocowany
  1. Kostka o wymaganej średnicy jest instalowana w specjalnym uchwycie i mocowana tam za pomocą odpowiednich śrub.
  2. Smar jest nakładany na rurę i matrycę, co ułatwia pracę i chroni instrumenty przed uszkodzeniem.
  3. Następnie ostrożnie umieść narzędzie na końcu obrabianego przedmiotu i obracając je zgodnie z ruchem wskazówek zegara, odetnij pierwszy obrót.

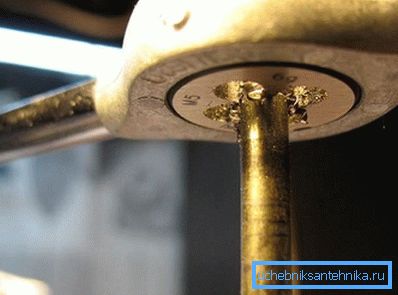

Nie zapomnij o nasmarowaniu obrabianego przedmiotu.
  1. Pamiętaj, że płyta powinna być umieszczona ściśle prostopadle do przedmiotu obrabianego.
  2. Po uzyskaniu połączenia o pożądanej długości odkręć narzędzie i ponownie przeprowadź je przez połączenie.

Pracuj z matrycą śrubową

To urządzenie pozwala na łatwe cięcie nici, nawet niedoświadczonych mistrzów. Reprezentuje tę samą płytę, ale dodatkowo jest wyposażony w urządzenie prowadzące i grzechotkę. Najczęściej sprzedawane w zestawie z leerk różnych rozmiarów.

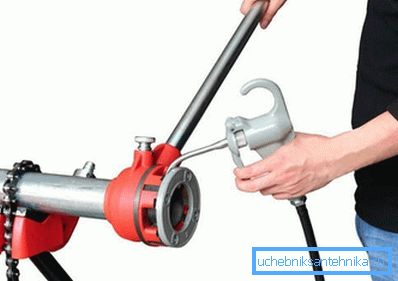

Używanie matrycy śrubowej znacznie ułatwia pracę.

Prace są następujące:

  1. Śruba o pożądanej wielkości jest instalowana w grzechotce i zamocowana.
  2. Na końcu rury i narzędzia nakłada się smar.
  3. Prowadnicę kładzie się na końcu rury. Zapewnia to, że narzędzie tnące jest ściśle prostopadłe.
  4. Do cięcia należy obracać zapadkę.
  5. Podczas tego procesu należy dodatkowo nasmarować żądany obszar obrabianego przedmiotu.

Przyczyny pojawienia się wadliwego wątku

Jeśli nie spełnisz wymagań wymienionych powyżej, nitka może okazać się wadliwa, co nie pozwoli na wysoką jakość i szczelne mocowanie zaworów lub złączek do rur kanalizacyjnych.

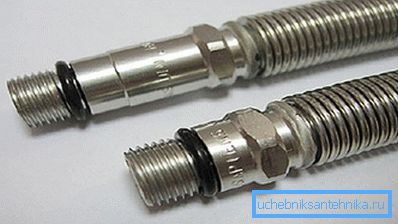

Wadliwa nić nie pozwoli na szczelność połączenia

Najczęstsze przyczyny małżeństwa to:

  • nieprawidłowo wybrane narzędzia - średnica rury i płyty, stopień połączenia lub jego wygląd nie pasują do siebie
  • złej jakości matryce lub diety - jeśli krawędź tnąca jest uszkodzona lub tępa, uzyskanie dobrej jakości połączenia zakończy się niepowodzeniem;
  • niewystarczająca ilość smaru;
  • używać matryc bez odpowiedniego doświadczenia w pracy.

Wniosek

Połączenie gwintowe, mimo trudności w jego produkcji, jest jednym z najbardziej niezawodnych i trwałych. Więcej szczegółów na temat procesu instalacji potoku można znaleźć w wideo w tym artykule.
