Obudowa: odmiany i cechy aplikacji

Rura osłonowa PND lub jej stalowy ekwiwalent służy do wzmocnienia ścianek odwiertu. Natychmiast po wykonaniu odwiertu konieczne staje się użycie obudowy (sznurka). Po zainstalowaniu kolumny w odwiercie wykonuje się tamponaż lufy cementowej lub glinianej.

I tylko pod koniec tej pracy możesz być pewien, że odwiert jest optymalnie chroniony przed pływami, wodą gruntową i innymi równie ważnymi zagrożeniami. Przyjrzyjmy się bliżej, jak używana jest metalowa lub plastikowa obudowa.

Funkcje aplikacji

Nowoczesna obudowa do znudzonych pali to sekcje rur, które są ze sobą sztywno połączone. Grubość ścianek konstrukcji z reguły nie przekracza 4 cm.

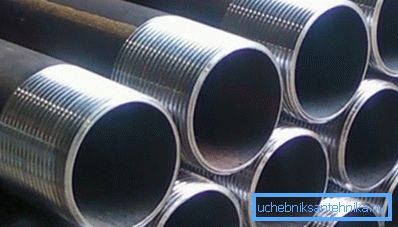

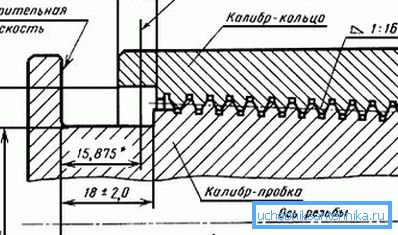

Połączenie kilku rur w jedną strukturę można wykonać za pomocą połączeń rurowych. W tym celu rury są zaopatrzone w zwężającą się nić z trójkątnym profilem.

Intensywność penetracji zależy od średnicy studni, charakterystyki pracy sprzętu wiertniczego, cech gleby itp.

Zastosowanie obudowy zapewnia następujące korzyści:

• umiejętność pracy w słabym podłożu nasyconym wodą;
• możliwość zachodzenia horyzontu na pływające gleby;
• zapobieganie wibracjom i efektom dynamicznym na ziemi;
• zabezpieczanie instalacji pali;
• możliwość układania pali w bliskim sąsiedztwie już eksploatowanych budów bez uszczerbku dla ich integralności;
• niższy koszt wiercenia i późniejszej eksploatacji;
• zapewnienie niezawodnej ochrony przed upadkiem;
• zapewnienie optymalnej kontroli wiercenia aż do osiągnięcia warstwy nośnej;
• możliwość monitorowania zgodności z faktycznymi i projektowymi warunkami inżynieryjno-geologicznymi bezpośrednio podczas wiercenia;
• wydajne wiercenie i wydobywanie głazów;
• efektywne wypełnianie studni betonem.

Produkowana przemysłowo obudowa do stosów jest dwojakiego rodzaju:

• modyfikacje obudowy;
• podstawowe modyfikacje.

Obie kategorie służą do wzmocnienia studni podczas wiercenia i późniejszego wykorzystania. Produkt zanurza grunt i nie pozwala na kruszenie się niestabilnych warstw skały.

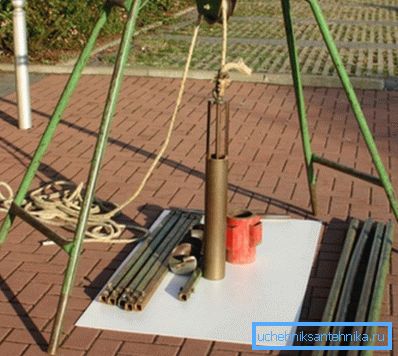

Wiercenie obudowy wykonuje się w następujący sposób:

• Wywiercone górne warstwy skały;
• W powstałym wgłębieniu jest obniżona i spiekana kolumna;
• Pomiędzy zewnętrzną średnicą kolumny a wewnętrzną średnicą studni wylewa się beton (rzadziej nakłada się zaprawę glinianą);
• Po tym, jak beton uzyska wystarczającą wytrzymałość, rura o mniejszej średnicy jest opuszczana do głównej kolumny i wiercenie jest kontynuowane;
• Gdy następna rura osiągnie pożądaną pozycję, praca będzie kontynuowana aż do momentu, gdy sprzęt wiertniczy osiągnie głębokość projektu.

Funkcje konstrukcyjne

Rura osłonowa GOST ma szereg rygorystycznych wymagań dla tych konstrukcji.

Na przykład, pomimo różnej grubości ścian i konfiguracji kolumn, parametry te muszą być zgodne z limitami określonymi przez reguły:

• Jeżeli rury osłonowe według GOST 632 80 są wytwarzane ze standardową dokładnością, ich nie prostoliniowość na 1 m przy średnicy do 89 mm nie może przekraczać 0,7 mm i nie może być większa niż 1 mm o średnicy do 146 mm.
• Jeżeli rury o podwyższonej dokładności są wytwarzane, parametry nieliniowości nie powinny przekraczać 0,5 mm dla produktów o średnicy do 146 mm.

Instrukcje użytkowania obudowy do odwiertów zależą w dużej mierze od materiału użytego do ich produkcji. Nowoczesne produkty wykonane są z żelaza, stali, materiałów polimerowych, cementu azbestowego i drewna.

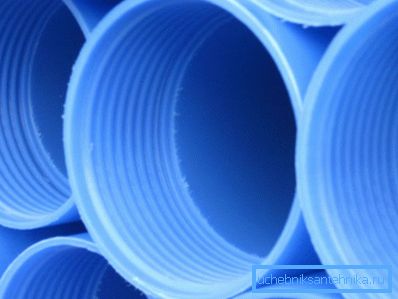

Obecnie najbardziej rozpowszechnione są konstrukcje wykonane z materiałów polimerowych, takich jak na przykład polichlorek winylu (PVC).

Wśród zalet kolumn z PVC znajdują się:

• niższa cena w porównaniu do metalowych odpowiedników;
• wysoka wytrzymałość w porównaniu do cementu azbestowego;
• absolutna odporność na procesy korozyjne, aw rezultacie prawie nieograniczone zasoby operacyjne;
• odporność na obciążenia mechaniczne do 5 t;
• idealnie gładka powierzchnia wewnętrzna i zewnętrzna, a dzięki temu łatwość użytkowania własnymi rękami.

Powiązane materiały i akcesoria

Sama kolumna, bez względu na materiał, z jakiego jest wykonana, nie jest w stanie poradzić sobie z zadaniami przypisanymi do przodu.

Aby zapewnić odpowiednią wydajność operacyjną, stosuje się szereg powiązanych akcesoriów, wśród których odnotowujemy następujące kategorie:

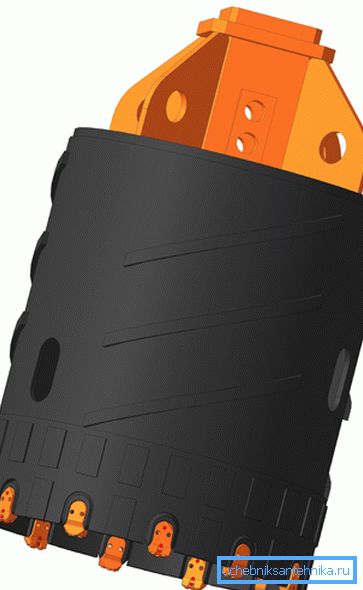

• Przecinak - jest elementem tnącym, który jest zamontowany na sekcji noża na początku rury. Za pomocą noża kolumna jest zakopana i umieszczona w ziemi.

Przecinak do obudowy jest wytwarzany z materiałów takich jak stale węglikowe lub twarde metale.

Z reguły stal jest wykorzystywana do produkcji głowicy i trzpienia, które nie wchodzą w bezpośredni kontakt z podłożem podczas wiercenia. Stopy Pobeditovye stosuje się do odlewania zębów, które niszczą glebę, a zatem powinny charakteryzować się wysokimi właściwościami wytrzymałościowymi.

Ważnym warunkiem, który należy spełnić przy produkcji siekaczy, jest wysoka jakość zębów i skoków głowy.

Ważne: Większość produkowanych obecnie przecinarek przechodzi testy przedsprzedażne. Podczas testów, kolec jest sprawdzany przez mechaniczne obciążenie ścinające.

Nowoczesne noże na rynku reprezentowane są przez dwie główne odmiany - zdejmowane i spawane modyfikacje.

Wybór jednej lub drugiej kategorii akcesoriów dokonywany jest zgodnie ze specyfiką zastosowanych rur.

• Centralizer - służy do nadawania sznurkowi osłonowemu ściśle prostopadłej pozycji i jednolitej odległości od krawędzi studni wzdłuż całego jej obwodu.

Gwintowniki centrujące są niezbędnym warunkiem zapewniającym wysoką jakość i efektywne odkurzanie kolumny. Montaż centralizatorów na rurach odbywa się w krokach nie większych niż 9 metrów. Strukturalnie, urządzenie to dysza w postaci sprzęgła ze skrzydełkami odległościowymi.

• Osłona osłonki to urządzenie, które jest zainstalowane na szynie studni, aby zapobiec spryskaniu gleby i innych ciał obcych do ich wnęki.

Pokrywa nie tylko szczelnie zamyka głowicę, ale w zależności od modyfikacji może być wyposażona w hak i zestaw zacisków do podłączenia i kontynuowania pracy urządzeń pompujących. Czapki obudowy są najczęściej wykonane z aluminium lub tworzywa sztucznego. Zarówno ten, jak i inny wariant wykazuje wystarczającą trwałość i szczelność ganku.

• Adaptery są konstrukcyjnym wzmocnieniem przeznaczonym do przejścia z dużej średnicy sznurka obudowy do mniejszej średnicy rur, w których można umieścić część filtrującą.
• Akcesoria montażowe - używane do montażu rur. W zależności od głębokości odwiertu stosowane są różne narzędzia, w tym uchwyty do podnoszenia i opuszczania, dysze do podnoszenia itp.

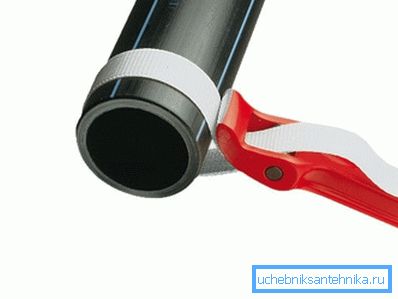

Pracując z kolumnami i elementami filtrującymi o średnicy nie większej niż 30 mm, zaleca się stosowanie kluczy taśmowych do obudowy. Najczęściej zastosowanie kluczy typu taśmy dotyczy kolumn wykonanych z polichlorku winylu.

Ważne: Elastyczne dokręcanie paska umożliwia chwycenie rury za pomocą okrągłego lub owalnego przekroju poprzecznego, a jednocześnie nie odkształcenie go.

Dla uproszczenia i wydajności użytkowania klucz typu pasa jest wyposażony w zacisk z grzechotką, pas z nylonu i środkową podpórkę pryzmatyczną.

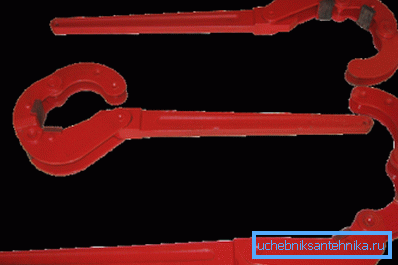

Do pracy z metalowymi rurami osłonowymi zwykle stosuje się zawiasowy klucz, który w przeciwieństwie do analogowego paska, zapewnia lepszą przyczepność, ale jednocześnie nie jest w stanie odkształcić stali.

Wniosek

Teraz wiesz, czym jest obudowa i jak jest używana zgodnie z jej przeznaczeniem. Zastosuj uzyskane informacje można ćwiczyć, na przykład, aranżacji studni wodonośnej w daczy.

Czy masz jakieś pytania do wyjaśnienia? W takim przypadku bardziej przydatne informacje znajdziesz, oglądając wideo w tym artykule.
