Ocieplenie kabla dla rur: funkcje instalacji i obsługi

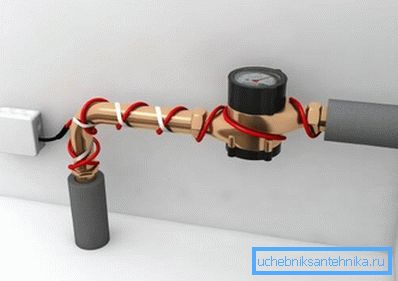

W tym artykule porozmawiamy o tym, czym jest przewód grzejny do rur, jakie jest jego urządzenie i jak można go użyć, aby uniknąć zamarznięcia rurociągu. Biorąc pod uwagę warunki klimatyczne typowe dla eksploatacji rurociągów w Federacji Rosyjskiej, możliwe jest zapobieganie ich zamarzaniu i późniejszej awarii w zimnych porach roku poprzez podgrzanie transportowanej ciekłej pożywki.

Zastosowanie specjalnego drutu pozwala nie tylko wykluczyć prawdopodobieństwo powstawania zatorów i utrzymać wymagane parametry ciśnienia, ale także znacznie zmniejszyć głębokość rurociągów wodnych.

Różnorodność kabla grzejnego

Terminowy przewód grzejny do rur na rynku reprezentowany jest przez szeroką gamę produktów zagranicznych i krajowych producentów. I dlatego tak ważne jest, aby zrozumieć, który produkt, do jakich celów jest przeznaczony i co należy kupić, a co lepiej odmówić.

Konwencjonalnie przedstawiony jest cały kabel do ogrzewania rur wodociągowych:

• modyfikacja rezystancyjna;
• samodopasowująca się modyfikacja.

Oba rodzaje ogrzewania mają unikalne cechy, które należy wziąć pod uwagę przy wyborze i instalacji. Należy wziąć pod uwagę techniczne i operacyjne cechy obu modyfikacji, jak to tylko możliwe.

Przewód rezystancyjny

Kabel rezystancyjny do ogrzewania rur to jeden, zwykle dwa spiralne, cienkie przewodniki pokryte izolacją polimerową. Główną zaletą tej opcji jest rozsądna cena.

Ważne: Kabel prezentowany w sprzedaży realizowany jest przez segmenty o pewnej długości z odpowiednim oporem. Dlatego konieczne jest natychmiastowe wybranie odpowiedniego rozmiaru, ponieważ nie będzie możliwe przecięcie zakupionego drutu na dowolną długość.

Pojedyncze połączenie przewodowe jest wykonane z obu końców. Silna modyfikacja z jednego końca jest zwarta, a z drugiej strony jest połączona z rękami do źródła zasilania. Wybór mocnego drutu jest bardziej korzystny, ponieważ wymaga połowy o połowę, jak w przypadku kabla jednożyłowego.

Zaawansowaną technologicznie wersją rezystancyjnego drutu grzejnego jest strefowy kabel sekcyjny. Strukturalnie, system jest głównym kablem, wzdłuż którego znajdują się dwa druty o niskiej rezystancji.

Między tymi przewodami, w pewnej odległości od siebie, odcinki spiralnych przewodów są połączone. Strefowa modyfikacja drutu grzejnego jest droższa niż zwykły analog, jednak taki drut, jeśli to konieczne, może być cięty zgodnie z odpowiednią długością.

Wady kabli rezystancyjnych obejmują możliwość przegrzania, prawdopodobieństwo zimnych stref, zarówno na początku, jak i na końcu obwodu.

Wśród zalet zwracamy uwagę na takie cechy jak:

• niska cena;
• długotrwała stała moc;
• zerowe prawdopodobieństwo prądu rozruchowego;
• łatwość instalacji;
• niezawodność i trwałość systemu jako całości;
• bezpieczeństwo operacyjne.

Kabel samoregulujący

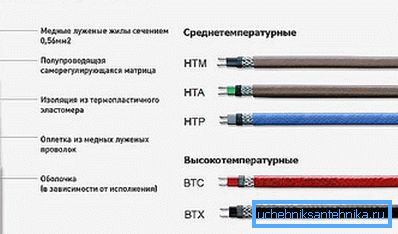

Samoregulujący kabel do rur grzewczych składa się z dwóch przewodów zamkniętych we wspólnej powłoce polimerowej. W zależności od zmian temperatury otoczenia rezystancji przewodów, w wyniku tego moc cieplna jest regulowana automatycznie w każdym punkcie drutu.

Ten rodzaj kabla jest produkowany w sposób dostosowany do określonej temperatury, na przykład można zakupić modyfikację zaprojektowaną dla temperatury topnienia lodu.

Druty są oznakowane odpowiednim oznakowaniem, w którym wskazane są takie wskaźniki, jak miernik na metr w temperaturze + 10 ° C i moc w temperaturze minus temperatury otoczenia.

Kable tego typu są ekonomiczne, niezawodne i bezpieczne w działaniu. Drut można przyciąć na żądaną długość, co eliminuje marnowanie materiału podczas instalacji.

Ważne: Samoregulujące systemy grzewcze wymagają profesjonalnego podejścia do prac instalacyjnych. W przypadku niewystarczającej jakości instalacji tulei końcowych i tulei wciąganych, możliwe jest uszkodzenie całego systemu grzewczego.

Oporne działanie okablowania

Ten typ okablowania działa jak zwykła nagrzewnica elektryczna, a zatem instalacja i działanie urządzenia nie wydaje się być szczególnie trudne.

Jak już wspomniano, zgodnie z metodą podłączenia do zasilania rezystancyjne okablowanie dzieli się na jednordzeniowe i dwurdzeniowe:

1. Pojedynczy przewód grzejny - Jest to pojedynczy przewodnik, pokryty izolacją, ekranowany oplotem i górną osłoną polimerową, zapewniający wymagany stopień szczelności.

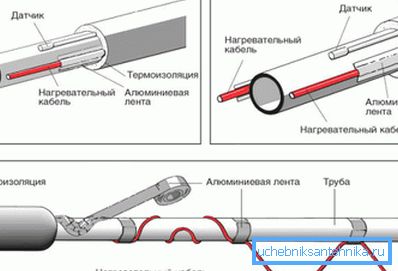

Ponieważ kabel jest podłączony po obu stronach, powinien być zapętlony, w wyniku czego oba końce znajdują się w tym samym miejscu, w którym wykonane jest połączenie. Najbardziej racjonalną metodą instalacji jest instalacja po obu stronach rury.

Przewody rezystancyjne jednożyłowe mogą być układane tylko na zewnątrz i istnieje kilka dobrych powodów:

• Ułożenie kabla jednożyłowego we wnęce rury będzie miało podwójną objętość, co prawdopodobnie spowoduje zmniejszenie ciśnienia wody i późniejszych blokad;
• Układ wewnętrzny najprawdopodobniej zamieni się w przeplot drutu, co najprawdopodobniej doprowadzi do jego przegrzania i następującego po nim uszkodzenia.

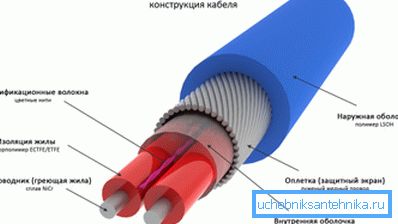

1. Podgrzewanie rury przewodem dwurdzeniowym jest o rząd wielkości bardziej wydajne i łatwiejsze.. Ogrzewanie odbywa się na dwóch żyłach, a zatem nie trzeba układać pętli.

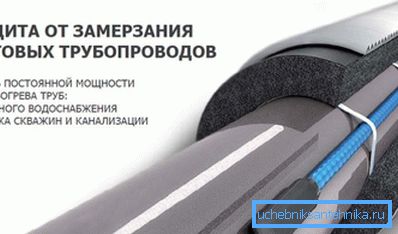

Ta zaleta umożliwia umieszczenie okablowania z takim samym sukcesem zarówno na zewnątrz, jak i wewnątrz rury. Ze względu na to, że druty są połączone razem w jednym oplocie, położenie przewodów wewnątrz rury nie wpłynie na ciśnienie i nie doprowadzi do zatykania.

Instrukcja montażu dwurdzeniowego przewodu grzejnego polega na włożeniu trójnika do rury. Prostopadły przycisk służy do wstawiania kabla rezystancyjnego do wewnątrz. Aby woda przepływająca przez rury nie wychodziła na zewnątrz, na tym wylocie zainstalowano specjalne hermetyczne złącze.

Wniosek

Teraz wiesz, co to jest instalacja do rozgrzania rurociągu. Kierując się powyższymi informacjami, można zabezpieczyć rurociąg przed zamarzaniem i zapewnić maksymalną efektywność jego działania.

Możesz znaleźć więcej przydatnych informacji na temat ogrzewania rur za pomocą kabla, oglądając wideo w tym artykule.
