Ogrzewanie kolektora: cel, zalety i instalacja

Kolektor grzewczy jest głównym węzłem systemu ogrzewania promiennikowego, który jest dziś jednym z najbardziej postępowych i wydajnych rozwiązań. Porozmawiamy o głównych cechach konstrukcyjnych kolektora do ogrzewania, rozważymy rodzaje grzebieni i podamy kilka wskazówek, które pomogą Ci zainstalować kolektor do ogrzewania własnymi rękami.

Ogrzewanie kolektora

Rozważ kolektor grzewczy w połączeniu z uwzględnieniem układu promieniowego chłodziwa, aby łatwiej było zrozumieć jego główne funkcje i zalety.

Jak wiadomo, istnieją trzy główne typy przewodów rurowych:

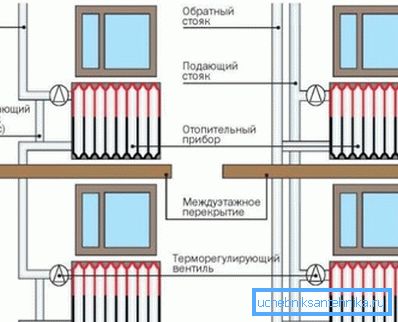

1. Jedna konstrukcja rury. W tym przypadku grzejniki są połączone szeregowo, tzn. Chłodziwo jest dostarczane do pierwszego urządzenia, a następnie przechodzi przez akumulator i wchodzi do następnego, stopniowo przechodząc przez cały obwód i wracając do kotła. Oczywistym jest, że po każdym grzejniku woda ochładza się i baterie nagrzewają się nierównomiernie;
2. System dwururowy. To rozwiązanie przewiduje dostarczanie wody przez jedną rurę, a wylot do drugiej, to znaczy, obwód składa się z dwóch linii, pomiędzy którymi grzejniki są połączone równolegle. Ten schemat pozwala na bardziej równomierne rozgrzewanie urządzeń;

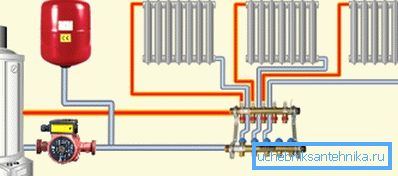

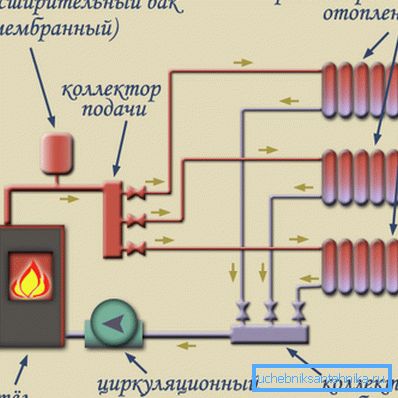

3. Wzór belki. Chłodziwo dostarczane jest do jednostki dystrybucyjnej (kolektor systemu grzewczego), skąd dochodzi do każdego grzejnika przez oddzielną rurę, a następnie wraca przez rury powrotne, zbiera grzebieniem i wchodzi do kotła. W ten sposób można uzyskać najbardziej równomierny rozkład ciepła w pomieszczeniu.

Zwróć uwagę! Jak widać, w schemacie promieniowym istnieje wiele obwodów, po jednym dla każdej baterii. Dlatego do normalnej pracy systemu potrzebna jest pompa cyrkulacyjna, która może zapewnić niezbędne parametry ciśnienia i natężenia cyrkulacji chłodziwa.

Schemat belki pozwala na ogrzanie każdego grzejnika równomiernie, jak to możliwe, ponadto umożliwia regulację intensywności dostarczania ciepła do każdej baterii.

Również w tym schemacie można wyłączyć dowolne urządzenie bez zmiany działania całego systemu, aw wysokich budynkach można wyłączyć całe podłogi, nie przerywając przepływu chłodziwa do innych sekcji budynku.

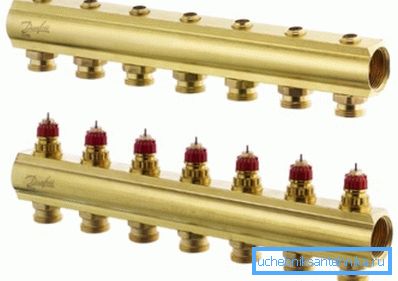

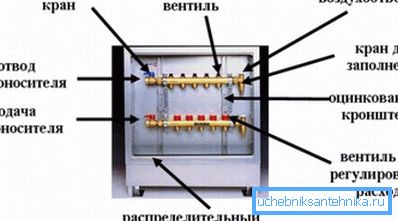

Aby zrealizować te zalety, stosowane są kolektory grzewcze, które są zawarte w węźle dystrybucyjnym w postaci pary urządzeń - grzebieni zasilającej i powrotnej. Opasanie zaworów kolektora grzewczego, zaworów powietrza i spustu, przepływomierzy i głowic termostatycznych umożliwia automatyczną regulację warunków temperaturowych na poszczególnych urządzeniach grzewczych.

Zwróć uwagę! Najczęściej takie okablowanie stosuje się w budownictwie systemów grzewczych domów prywatnych i domków jednorodzinnych, jednak schemat ten można również zastosować w mieszkaniu ze scentralizowanym przekazem ciepła. Należy pamiętać, że najlepiej jest przeprowadzić rurę pod podłogą.

Kolejną zaletą układu promieniowego jest możliwość ukrycia rurociągu pod listwą przypodłogową lub grubością podłogi. Często ta konkretna funkcja wpływa na wybór układu.

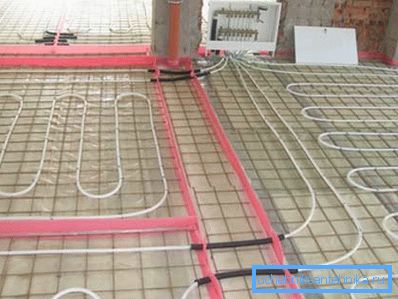

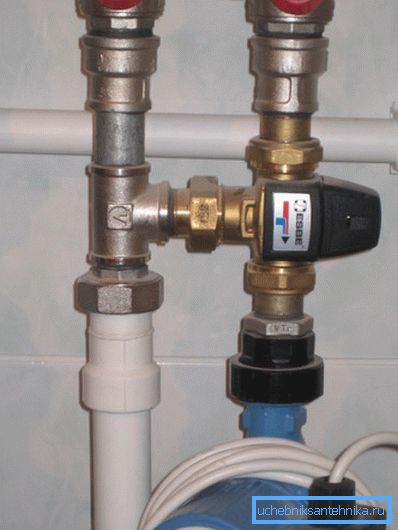

Nie wspominając o takim systemie, jak "ciepła podłoga". Tutaj kontury nie są połączone z grzejnikami, ale są układane w specjalny sposób w jastrychu podłogowym, aby je ogrzać.

Jedyną istotną wadą tego rozwiązania jest wysoka cena materiałów i pracy.

Grzebień grzejący

Budowa

Grzebień jest rurą o średnicy 3/4 cala, której otwory na końcach są gwintowane. Jeden koniec jest podłączony do linii zasilania wodą lub spustu, a drugi jest zamknięty wtyczką, otworem wentylacyjnym i / lub kranem do spuszczania chłodziwa z układu.

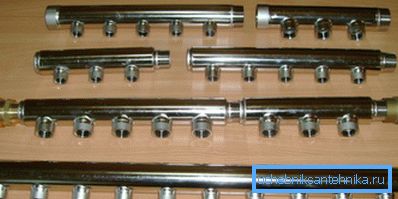

Z biegiem czasu będziesz mógł usunąć korek lub krany i dodać nowe połączenia z grzebieniem, aby rozszerzyć system ogrzewania lub podłączyć "ciepłą podłogę".

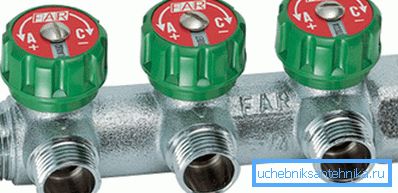

Ponadto rura wyposażona jest w kurki do podłączenia rur grzewczych i gniazd do montażu zaworów regulacyjnych. Zasadą jest, że część podająca jest wyposażona w zawory dozujące, które regulują przepływ, oraz część powrotną - z głowicami termicznymi, które mierzą temperaturę wody powrotnej i, w razie potrzeby, otwierają lub zamykają przepływomierze.

Zwróć uwagę! Możliwe jest orurowanie za pomocą prostych dźwigni nastawczych: w tym przypadku sterowanie odbywa się ręcznie. Dźwigi muszą być zainstalowane, są potrzebne do odłączenia urządzeń od sieci w celu naprawy lub wymiany uszkodzonych części.

W przypadku prostego wiązania dźwigami nie są wymagane gniazda do okuć, dlatego grzebień może mieć prostszą konstrukcję. Odmiany wzorów zostaną omówione w następnej sekcji.

Gatunek

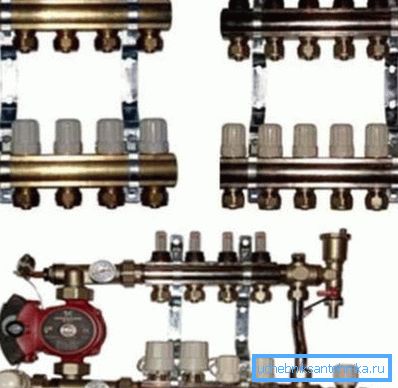

Istnieją różne modele dystrybutorów, które różnią się kompletnym wiązaniem, materiałami, producentami i wzornictwem. Mogą również występować różnice w zależności od przeznaczenia urządzeń.

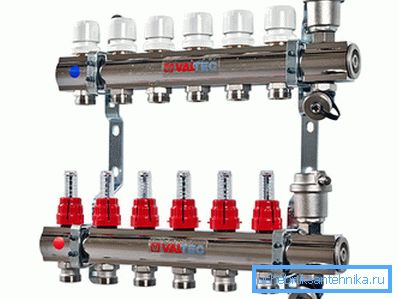

Najbardziej skuteczne i niezawodne modele marek, które są wyposażone we wszystkie niezbędne urządzenia i wyposażenie.

Skład takich produktów może obejmować:

• Grzebienie paszy i odwrotnej. Z reguły wykonany z wysokiej jakości mosiądzu lub stali nierdzewnej;
• Pompa cyrkulacyjna;
• Przepływomierze na dystrybutorze nadawczym;
• Głowice termostatyczne na węźle zbiorczym;
• Zawór powietrzny Mayevsky lub zawór do usuwania powietrza z systemu;
• Dźwig do odprowadzania chłodziwa;
• Manometr do kontroli ciśnienia;
• Wsporniki lub inny sprzęt montażowy;
• Zakręty do łączenia przewodów rurowych.

Zwróć uwagę! Modele markowe są montowane i wyposażone we wszystkie funkcje sprzętu i konstrukcji grzebienia. Z reguły szczegóły takiego systemu są zaprojektowane dla siebie i działają najskuteczniej w tej wzajemnej konfiguracji.

Koszt wysokiej jakości zestawów od wiodących firm może osiągnąć 20-30 tysięcy rubli. Jeśli jest to zbyt drogie, możesz korzystać z prostszych i tańszych urządzeń.

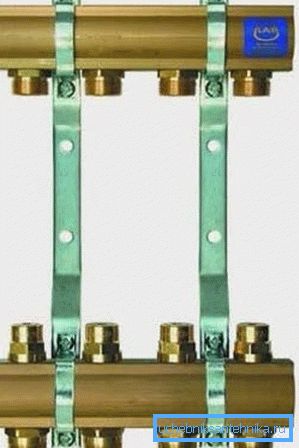

Mniej skomplikowana odmiana to calowa rura z mosiądzu z półcalowym przewodem. Część zasilająca jest wyposażona tylko w wyloty, a na grzebieniu tylnym znajdują się gniazda do instalowania termostatów lub przepływomierzy. Wybór i instalacja zaworów będzie musiała odbywać się niezależnie.

Jednak nie jest to najłatwiejsza opcja, istnieją również chińskie produkty:

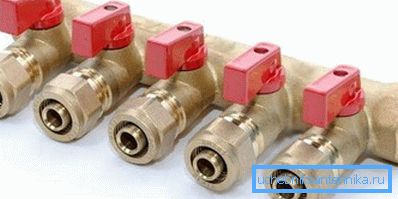

Nawet taniej będzie kosztować model odlewu z zaworami sterującymi produkowanymi w Chinach. Możliwe są problemy związane z pogorszeniem stanu uszczelek i nieszczelności w obszarze zespołu zaworu. Wymiana uszczelnień jest często trudna lub niemożliwa ze względu na formowaną konstrukcję produktów.

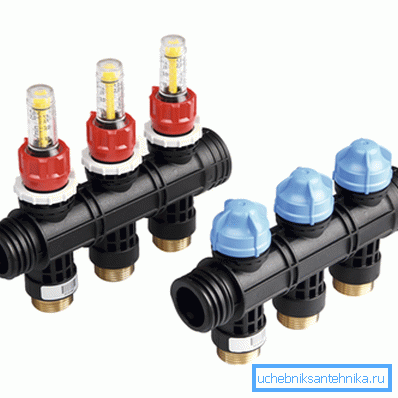

Można również znaleźć plastikowe modele zaworów. Wyróżniają się niskim kosztem i dość dobrą jakością, ale ich niezawodność jest wątpliwa. Ponieważ nie ma jeszcze wiarygodnych statystyk i doświadczeń operacyjnych, czas opowiedzieć o trwałości.

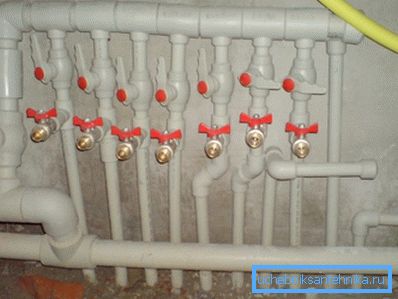

Na koniec można zmontować zestaw do dystrybucji polipropylenu, stukając trójnikami w rurę o wzmocnieniu calowym. Jest to najtańszy i najłatwiejszy sposób, ale jego niezawodność zmierza w kierunku wartości ujemnych, co pozwala na tymczasowe określenie takiego rozwiązania.

Zwróć uwagę! W przypadku ograniczonego budżetu, nie należy oszczędzać na ogrzewaniu, lepiej jest obniżyć koszt wykończenia lub rozkoszy wnętrz, ponieważ wypadek z wrzątkiem przecieka będzie kosztować znacznie więcej, a dekoracja będzie cierpieć w pierwszej kolejności.

Zgromadzenie

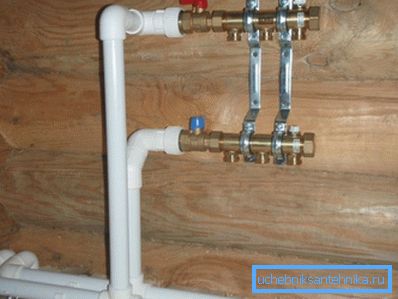

Instalacja kolektora grzewczego rozpoczyna się od zainstalowania na wsporniku matryc. Następnie odkręć korki i zainstaluj zawór odpowietrzający i spustowy.

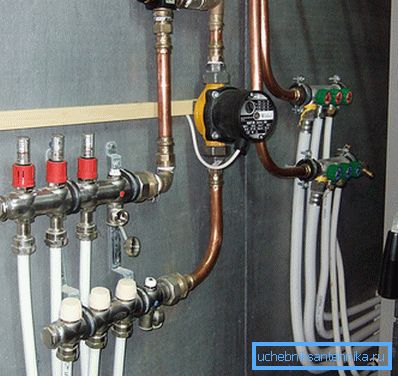

Następnie zdejmują nasadki z gniazd i montują przepływomierze dla przepływu, a termostaty umieszczają na powrocie. Jeśli pompa nie jest początkowo zainstalowana, jest zainstalowana.

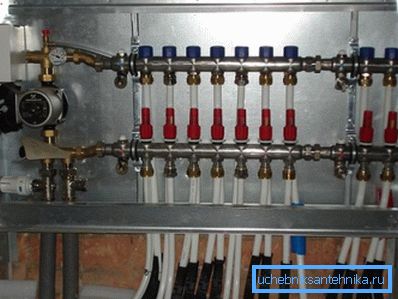

Następnie wspornik jest montowany na ścianie lub w szafce rozdzielczej. Po zmontowaniu i zainstalowaniu zestawu połącz przewody grzejnikowe lub kontury ciepłej podłogi. Na końcu główne rury są połączone, a system zostaje zaciśnięty za pomocą specjalnej pompy.

Zwróć uwagę! Ta instrukcja nie jest ostateczna i może się różnić w zależności od używanego sprzętu i konfiguracji systemu.

Wniosek

Ogrzewanie kolektorów jest najbardziej progresywnym schematem ogrzewania wody w pomieszczeniach. Do jego wdrożenia wykorzystywane są różne modele dystrybutorów, z których najbardziej efektywne są markowe produkty europejskie z kompletnym zestawem. Film pomoże ci lepiej zrozumieć ten temat.
