Ogrzewanie rur przewodem grzewczym: jak przebiega proces

Podczas budowy domów wiejskich wszystkie środki izolacji izolacji powinny być z góry dostarczone (pochówek w ziemi poniżej punktu zamarzania, izolacja wełny mineralnej, pianka polistyrenowa, pianka polietylenowa), ale czasami wszystko to nie jest. Możesz napotkać płytkie wykopy, rury przebiegające przez nieogrzewane pomieszczenie, w takich przypadkach możesz zostać uratowany przez przewód grzewczy do rurociągów.

Poniżej przyjrzymy się, co to jest, jak jest zamontowany, a także pokażemy wideo w tym artykule.

Izolacja rurociągów

Przewód grzejny

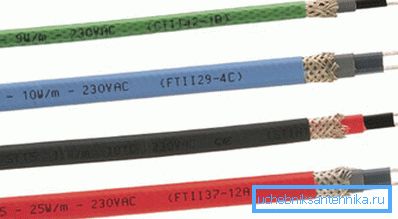

• Samoregulujący przewód grzejny do ogrzewania rur jest wytwarzany w postaci nagrzewnicy taśmowej, gdzie półprzewodnikowa matryca polimerowa jest ogrzewana przez dwa równoległe przewodniki. Warto zauważyć, że podczas instalowania takiego kabla instrukcja pozwala ci go przeciąć w dowolnym miejscu bez obawy, że pojawi się tam zimna strefa. Ponadto, taka konstrukcja taśmy jest w stanie regulować ilość ciepła wytwarzanego przez poszczególne odcinki, w związku z czym taki kabel nie może zasadniczo wypalić się.

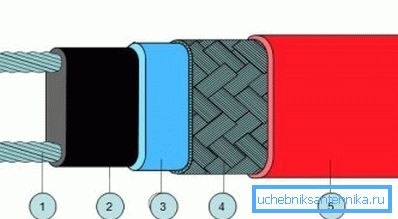

• Dzięki podwójnej izolacji ze zmodyfikowaną poliolefiną urządzenie uzyskuje ochronę mechaniczną (ścieranie, uderzenia), ochronę przed aktywnymi chemikaliami, wodoodporność i wysokie właściwości dielektryczne.. Należy pamiętać, że cena takiego urządzenia rezystancyjnego jest znacznie wyższa niż cena PNSV, ale praktycznie nie ma potrzeby ciągłego monitorowania, ponieważ regulacja odbywa się sama.

Co uwzględnić przy obliczaniu mocy

Aby wybrać odpowiednie urządzenie rezystancyjne, należy wziąć pod uwagę trzy główne czynniki: 1) moc izolacji cieplnej strony trzeciej; 2) materiał, z którego wykonana jest rura; 3) średnica rurociągu.

Uwaga Jeśli zainstalowałeś przewód grzejny do doprowadzania wody do wnętrza rury, nie oznacza to, że nie potrzebuje już izolacji. Jeśli wykonasz dodatkową izolację z wełny mineralnej, styropianu lub pianki polietylenowej, znacznie zmniejszy to stratę ciepła, dlatego też koszt energii elektrycznej będzie również mniejszy.

Zgromadzenie

Uwaga Jeśli jest to przewód grzejny do odprowadzania ścieków wewnątrz rury, można go kupić za pomocą dowolnego płaszcza, ale w przypadku systemu zaopatrzenia w wodę, izolacja fluoropolimerowa powinna mieć aprobatę na przydatność do żywności.

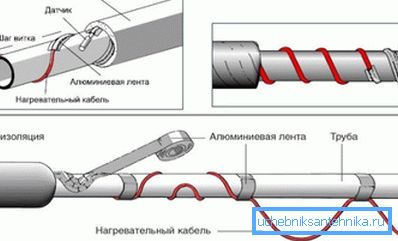

Istnieją dwa główne sposoby układania samoregulującego przewodu grzejnego do rur - instalacja wewnętrzna i zewnętrzna. Ale w przypadku tej drugiej metody istnieją pewne opcje, z których jedna jest wskazana w górnej figurze, więc może być wiązana wzdłuż rury w liczbie pojedynczej w linii prostej, może być również układana po obu stronach, a ponadto jest montowana falistą linią lub spiralą.

Ale takie opcje są stosowane głównie wtedy, gdy ścieki lub zaopatrzenie w wodę są już zaangażowane i występują problemy z zamarzaniem, a ponadto taśma grzewcza jest używana do ogrzewania dachów zimą (ochrona przed oblodzeniem).

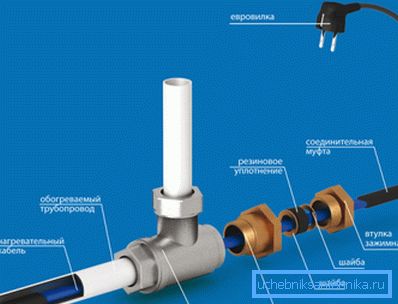

Przed zakupem takiego urządzenia należy upewnić się, że jest ono sprzedawane wraz z zestawem przeznaczonym do jego cięcia, który obejmuje złączkę i dławik, który chroni kabel przed wnikaniem wody do środka, pod izolacją. Ponadto, instalacja przewodu grzejnego wewnątrz rury rozpoczyna się od pierwszej instalacji sprzęgła, a następnie dławika, który ściśle przylega do płaszcza.

Pożądane jest zrobienie tego przed obcięciem końcówek - w ten sposób ułatwisz proces - jest to znacznie wygodniejsze i szybsze.

Po założeniu sprzęgła i dławika własnymi rękami, możesz rozpocząć cięcie, a do tego będziemy musieli wycofać się z krawędzi 100-120 mm. Najpierw przecinamy izolację wzdłuż obwodu, ale przecinamy ją tylko po to, aby nie uszkodzić ekranu - po przecięciu, kilkakrotnie zgiąć kabel w tym miejscu, a cięcie zostanie zakończone.

Następnie wyciąć izolację i zdjąć ją (krawędzią można oddzielić nożem - jest to wygodniejsze).

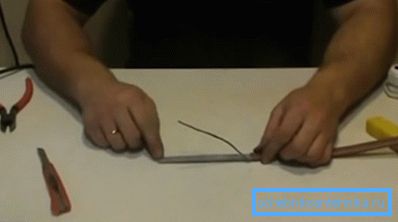

Po zdjęciu izolacji będziesz mieć przed sobą oplot ekranujący, który musisz wplatać i przekręcić w wić, tak jak to pokazano na powyższym zdjęciu - później podłączasz go do uziemienia. Teraz musisz zwolnić matrycę grzewczą i w tym celu wycofać się z krawędzi górnego cięcia 15-20 mm i bardzo ostrożnie, aby nie uszkodzić samej matrycy, naciąć skorupę wokół obwodu, jednak proces jest dokładnie taki sam jak w przypadku górnej warstwy.

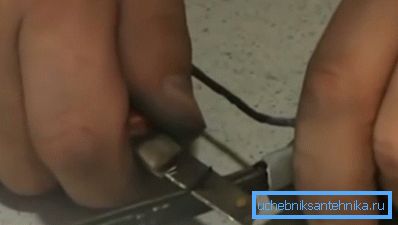

Teraz dotarłeś do samej matrycy i musisz oczyścić przewody w celu połączenia, usuwając z nich powłokę za pomocą noża, ale jest to nieco trudniejsze w porównaniu z dwiema górnymi warstwami izolacyjnymi, których się pozbyłeś. Aby zrealizować projekt, rozwiń krawędź wstążki i bardzo ostrożnie usuń plastik, tak jak ostrzysz ołówek - zobaczysz fragment procesu na górnym zdjęciu.

Wykonaj takie przemiatanie z dwóch stron i delikatnie pociągnij za druty, rozpościewając je, abyś mógł odciąć już niepotrzebną powłokę - możesz oczywiście przeciąć matrycę wzdłuż środka, ale biorąc pod uwagę jej sztywność, będzie to dla ciebie raczej trudne.

Teraz nakładamy specjalną dyszę dwukanałową z zestawu na gołe druty, ale najpierw wypełnij uszczelniacz w otworach, aby zapewnić wodoszczelność (po instalacji ponownie dodaj uszczelniacz do otworów). Na każdym rdzeniu (w tym na ekranie) umieszczonym na plastikowych rurkach z tego samego zestawu, a na końcach rdzeni są metalowe rurki, które zaciskacie szczypcami lub listwą zaciskową.

Teraz kabel jest gotowy do połączenia z tarczą lub specjalnym pudełkiem, tak jak na górnym zdjęciu.

Uwaga Odwrotny koniec kabla musi być uszczelniony. Aby to zrobić, usuń 20-25 mm izolacji górnej, pozostaw 5-7 mm ekranu i skróć jeden z przewodów matrycy o 5 mm - nie dojdzie do zwarcia.

Od góry zakładasz skurcz termiczny z zestawu i podgrzewasz go zapałką.

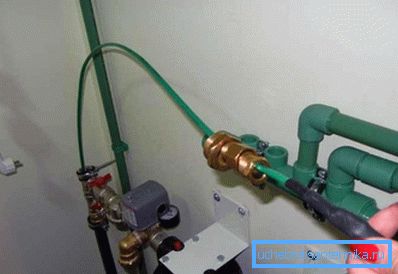

Teraz należy wcisnąć samoregulujący przewód grzejny wewnątrz rury przez złączkę, podłączyć zaciski i uziemienie do źródła zasilania i rozpocznie się proces ogrzewania.

Wniosek

Cała instalacja przewodu grzejnego wewnątrz rury nie zajmuje dużo czasu - jego cięcie wymaga dużo więcej uwagi i kosztów pracy. Dokładnie ta sama procedura podłączania nagrzewnicy taśmowej i instalowania jej na dachu (dowiedz się tutaj, jak układa się przewód w różnego rodzaju rurach).
