Ogrzewanie rur wodociągowych i kanalizacyjnych: metody i
W jakich przypadkach stosuje się ogrzewanie elektryczne rur wodociągowych i ścieków? Jakich elementów grzewczych mogę użyć? Jak zamontować je poprawnie?
Spróbujmy odpowiedzieć na te pytania.

Gdy potrzebne jest ogrzewanie
W rzeczywistości odpowiedź na to pytanie jest dość przewidywalna: konieczne jest wymuszone ogrzewanie, gdy rury mogą być chłodzone poniżej temperatury krzepnięcia podczas pracy.
Dlaczego tak się dzieje?
- Należy zapewnić ogrzewanie rur wodociągowych i ścieków nieuchronnie tam, gdzie nie można ich ułożyć poniżej poziomu zamarzania.. Typowym przykładem jest wieczna zmarzlina: w północnych regionach kraju ziemia często zamarza na 3-5 metrów i nie topnieje w lecie.

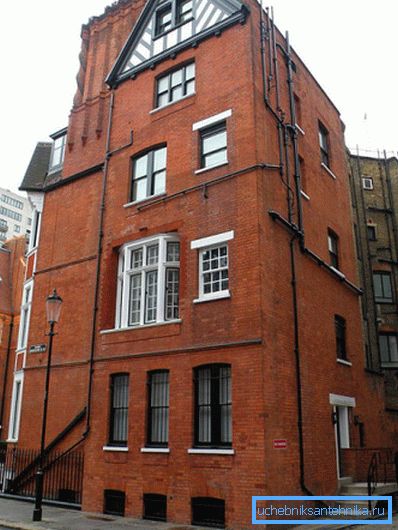

- Ciepły klimat, paradoksalnie, również powoduje, że instalacja jest ogrzewana. Ciepłe zimy z wyjątkowo rzadkimi przymrozkami w niektórych przypadkach sprawiają, że ukryte lub ukryte układanie komunikatów jest po prostu niepraktyczne. Tak więc, system kanalizacyjny i woda na strychu ponad strukturą stolicy jest znacznie łatwiejsze do rozciągnięcia wzdłuż fasady bez zepsucia dekoracji wnętrza domu.

Przy okazji: spadek temperatury do 3-5 stopni szronu nie prowadzi do zamarzania wody w rurach. Jak wielokrotnie przekonał autor, problemy zaczynają się od nocnych przymrozków sięgających około 10 stopni. Przyczyną jest wysokie zasolenie wody wodociągowej, przesunięcie punktu zamarzania i ciepłe odparowywanie ścieków.
Narzędzia
Co może być woda rury grzewczej i ścieków?
Przewód rezystancyjny
Najprostszym rozwiązaniem jest tak zwany kabel rezystancyjny, izolowany przewodnik o stałej rezystywności. Wraz z upływem prądu uwolni on moc cieplną dokładnie równą zużytej energii elektrycznej.
To z kolei jest obliczane jako iloczyn napięcia i natężenia; prąd jest równy wynikowi dzielenia napięcia przez całkowitą oporność elektryczną przewodnika.
Oczywiście, regulując długość elementu grzejnego ze znaną rezystywnością, łatwo jest uzyskać przydział niezbędnej mocy cieplnej dla każdego licznika przebiegu.

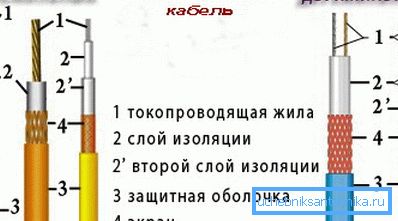

Przewód rezystancyjny może być jednordzeniowy, obejmujący układanie zamkniętej pętli i mocny, wymagający instalacji sprzęgła pierścieniowego.

Główną i, być może, jedyną zaletą rozwiązania jest jego niska cena. Główną wadą jest minimalna elastyczność w wyborze konfiguracji: kupujący musi użyć elementu grzejnego o ściśle określonej długości.
Kabel samoregulujący
Ten problem jest bardzo genialnie rozwiązany w konstrukcji samoregulującego się kabla o przekroju bardziej przypominającym taśmę.

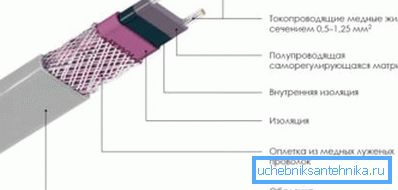

W jaki sposób nagrzewa się taśma do rur wodociągowych i kanalizacji?
- Dwa miedziane przewody biegnące wzdłuż całego kabla są połączone ze stykami zerowymi i fazowymi.
- Pomiędzy nimi znajduje się przewodząca matryca, która jest po prostu mieszaniną tworzywa sztucznego o wysokim współczynniku rozszerzalności cieplnej i pyłu węglowego.
- Na zewnątrz może być uziemiony warkocz, osłaniający pole elektromagnetyczne podczas spiralnego układania grzejnika.

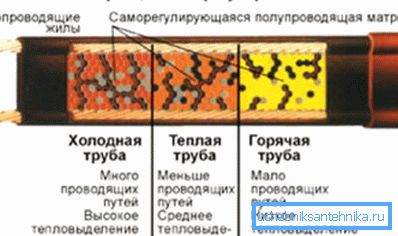

Jak działa ten schemat?
- Po włączeniu zasilania matrycy przewodzącej z powodu przepływu prądu zaczyna się nagrzać.
- Gdy nagrzewanie nie jest kompensowane przez intensywny radiator, rozszerzanie się matrycy powoduje gwałtowny wzrost jej rezystancji elektrycznej: cząstki przewodnika są usuwane od siebie. W rezultacie im bardziej nagrzewa się odcinek kabla,. słabsze jest podgrzewane.

Co jest dobre?
- Ten kabel jest ekonomiczny. W ciepłe dni radykalnie zmniejsza zużycie energii.
- Nie boi się nakładania się i miejscowego przegrzania spowodowanego przez nich.
- Na koniec długość przewodu może być absolutnie dowolna - jeśli tylko pobór mocy nie przekracza nośności przenoszących prąd żył.
Nuance: na dowolną długość kabel musi być wyposażony w tuleję zaciskową - starannie izolowaną zworkę. Izolacja składa się z kilku rur termokurczliwych, pod którymi przed skurczem nakładana jest niewielka ilość uszczelniacza silikonowego.

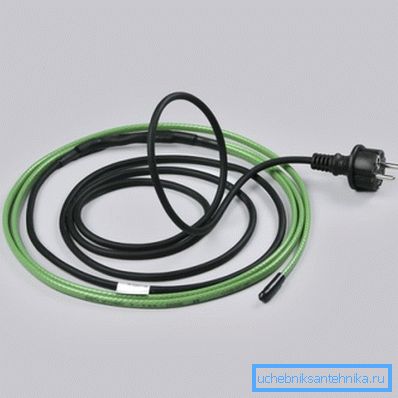

Ponadto drugi koniec kabla jest dostarczany z przewodem zasilającym prądem i wtyczką elektryczną; w obecności oplotu wtyczka musi mieć styki uziemiające.

Jak wybrać optymalną moc samoregulującego się kabla?
Gęstość mocy, waty na metr | Zakres |
10-16 | Rury do wody grzewczej o średnicy do 32 mm |
24 | Ogrzewany kanał ściekowy o średnicy 50 mm |
30 - 40 | Ogrzewany kanał ściekowy o średnicy 110 mm |
Zgromadzenie
Czy trudno jest zorganizować własnymi rękami ogrzewanie elektryczne rur wodociągowych i kanalizacyjnych?
Poza rurą

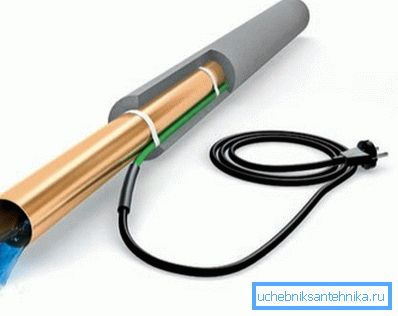

Najprostsza instrukcja montażu sprowadza się do ułożenia elementu grzejnego wzdłuż rury w powłoce termoizolacyjnej. Kabel może być układany wzdłużnie lub zwinięty.
Do mocowania kabla zaleca się stosowanie taśmy aluminiowej. Zalecenie jest związane z faktem, że powierzchnia odbijająca pomaga zmniejszyć straty ciepła spowodowane promieniowaniem podczerwonym.
Jednakże: na łukach rur lepiej jest użyć zacisków polietylenowych. Samoregulujący kabel jest dość elastyczny, a przy próbie zwijania go do rury po prostu rozrywa taśmę klejącą.
Stylizacja zewnętrzna jest prosta, ale oznacza dużą, nie ukierunkowaną utratę ciepła. Nawet w płaszczu z pianki znaczna część zużycia energii zostanie bezużytecznie rozproszona w przestrzeni.

Wewnątrz rury

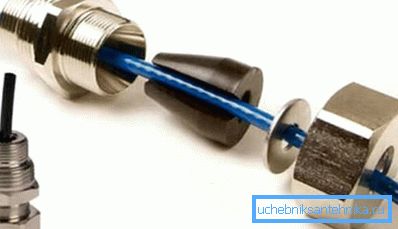

Ogrzewanie kanalizacji wewnątrz rury jest znacznie bardziej wydajne, ale wymaga rozwiązania problemu uszczelnienia punktu wejścia kabla. W tym celu stosowane są specjalne kształtki z uszczelkami gumowymi lub silikonowymi: podczas dokręcania nakrętki złączkowej uszczelka mocno uszczelnia kabel.

Czy możliwe jest ułożenie kabla grzejnego w rurze kanalizacyjnej lub szambie?
Zwykle jest to zdecydowanie odradzane. Tutaj jednak musisz zrozumieć jedną subtelność.
Zewnętrzną powłoką dowolnego przewodu grzejnego jest polichlorek winylu, bardzo plastyczny, który jest odporny na agresywne media, z którego wykonane są rury kanalizacyjne. Ale skurcz termiczny jest znacznie mniej odporny na agresywne środowisko ścieków i po prostu przez kilka lat rozpuszcza się w nich.
Stąd - oczywisty wniosek: możliwe jest ogrzanie od wewnątrz i od kanalizacji; jednak tuleje kablowe muszą być w jakikolwiek sposób pobierane na zewnątrz. Ponadto nie należy zapominać o możliwości blokowania się: podczas czyszczenia kabla lub przewodu można uszkodzić kabel.
Wniosek
Na której z metod ogrzewania się zatrzymać - czytelnik, oczywiście, będzie musiał wybrać na własną rękę. Wszystkie niezbędne informacje są do jego dyspozycji.
Jak zwykle wiele dodatkowych materiałów oferuje film w tym artykule. Sukcesy!
