Okucia do rur metalowo-tworzywowych: rodzaje, urządzenia,

26-05-2018
Rury

W jaki sposób rury metalowo-polimerowe łączą się z wodą? W jaki sposób są ułożone kompresory lub złączki zaciskowe do rur metalowo-plastikowych? Czy te urządzenia mają jakiekolwiek problemy, o których kupujący powinien wiedzieć?

Zrozummy to.

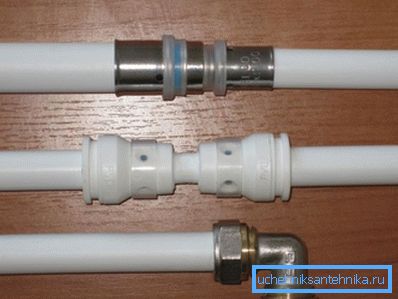

Trzy istniejące metody łączenia metalu z tworzywem sztucznym.

Klasyfikacja

Jakie rodzaje złączek do rur metalowych można odróżnić?

Przeformułujmy pytanie: jakie znaki można klasyfikować?

  • Funkcjonalność. Kształt i wygląd łącznika jest najbardziej zdeterminowany przez to, do czego jest przeznaczony: jasne jest, że poprzeczka, trójnik, narożnik miksera i adapter od jednej średnicy do drugiej będą wyglądać inaczej.
  • Materiał. W rzeczywistości lista jest niewielka: produkty te są w większości wykonane z mosiądzu (czasami z chromowaniem); Nowo wprowadzone złączki wtykowe są dostępne zarówno z mosiężnymi, jak i polipropylenowymi obudowami.

Nawiasem mówiąc: pod plastikiem, w tym przypadku jest przekładka z mosiądzu i sprężyna blokująca wykonana ze stali nierdzewnej.

  • Średnica gwintowania. Oto typowe rozmiary złączek do rur z tworzyw sztucznych do różnych zastosowań.
Funkcja pipeline Średnica podłączonej rury
Komody liniowe, dostarczanie gorącej wody dla jednego urządzenia sanitarnego 16 mm
Komody liniowe, dostarczanie gorącej wody dla kilku urządzeń hydraulicznych, rury grzewcze dla jednego urządzenia grzewczego 20 mm
Wewnętrzne okablowanie i piony grzewcze, ogrzewanie przewodów w domku z wymuszoną cyrkulacją płynu chłodzącego 26 mm
Grzanie w systemie grawitacyjnym 32 - 40 mm

Uwaga: oprócz wygięć rury metal-polimer, okucie może mieć jeden lub kilka gwintów rurowych - zewnętrznych i wewnętrznych.

  • Metoda mocowania rury. Jeśli inne parametry techniczne łączników do rur z tworzyw sztucznych nie wymagają specjalnych komentarzy, warto się nad tym rozwodzić.

Metody mocowania rur

Jakie opcje są możliwe?

Z rozciętym pierścieniem

Urządzenia te po raz pierwszy pojawiły się na rynku rosyjskim iw znacznym stopniu ukształtowały postawę konsumenta wobec materiału jako całości.

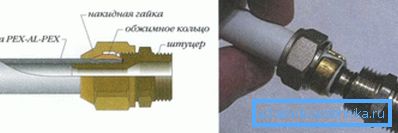

Schemat i wygląd produktu.

Jak działa złączka zaciskowa z dzielonym pierścieniem?

  • Rura jest dokręcona na złączce, wyposażona w parę pierścieniowych uszczelek i spoczywa na podkładce z fluoroplastiku.
  • Podczas dokręcania nakrętki kołpakowej ściska ona rozcięty pierścień, który ściska rurę przy dyszy i zapobiega jej przypadkowemu rozłączeniu.

Ważne: uszczelnienie połączenia nie jest zapewnione przez zaciskanie, a mianowicie pierścieniowe uszczelki. Pierścień dzielony tylko pewnie mocuje rurę.

Jak zamontowane jest takie połączenie?

Oto typowa instrukcja od większości producentów:

  1. Rura jest cięta na miejscu za pomocą noża.
  2. Następnie za pomocą kalibratora pozbywa się najmniejszej owalności. Ponadto przynajmniej na wewnętrznej powierzchni jest sfazowanie.
  3. Nakrętka wieńcowa i dzielony pierścień są kolejno napędzane na rurze.
  4. Rura jest umieszczona na złączce do ogranicznika.
  5. Pierścień dzielony i nakrętka są przesuwane z powrotem do krawędzi - również względem ogranicznika - po czym gwint jest najpierw dokręcany ręcznie, a następnie za pomocą pary kluczy.

Dopasuj wcisk

Osprzęt wstępny do rur metalowo-plastikowych jest nieco inny: zamiast nakrętki i rozciętego pierścienia, rura przy dławiku ściska zacisk, który jest odkształcony za pomocą specjalnych szczypiec ze wszystkich stron.

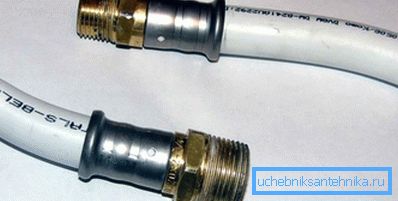

Skompresowane połączenia.

Jeśli w poprzednim przypadku instalacja łączników do rur metalowo-plastikowych wymaga tylko posiadania pary regulowanych lub otwartych kluczy, to tutaj trzeba będzie uzyskać specjalne szczypce. Cena narzędzia jakości to co najmniej 9-10 tysięcy rubli; Wytrzymałe roztocza elektryczne mogą zrobić we wszystkich 40.

 Sekwencja operacji niewiele różni się od opisanej powyżej:

  1. Rura jest cięta i kalibrowana.
  2. Zacisk jest prowadzony od jego krawędzi.
  3. Koniec rury jest dokręcony na złączce.
  4. Zacisk jest przywracany do krawędzi, aż zatrzymuje się i obcina obcęgami, aż pojawi się widoczne zniekształcenie pierścienia.

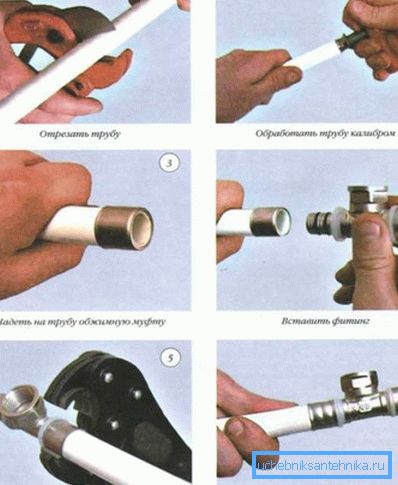

Kolejność instalacji.

Naciśnij

Push, lub popychacze pojawiły się na rynku krajowym całkiem niedawno. Ich urządzenie jest bardzo dowcipne i nie różni się złożonością.

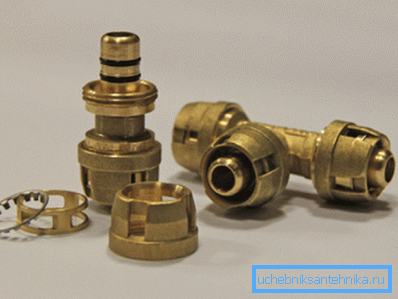

Na zdjęciu - mosiężny pasowany.

Jego główną zaletą jest to, że instalacja połączenia, zgodnie z zapewnieniami producentów i sprzedawców, może być wykonana ręcznie bez użycia jakichkolwiek narzędzi. Wystarczy włożyć koniec rury do pierścieniowego rowka, nacisnąć - i praca zostanie zakończona.

W związku z tym pozostaje zwijany - wystarczy, aby odkręcić nakrętkę.

Nuance: nadal potrzebny jest nóż do cięcia i kalibratora. Owalność rury i brak fazowania mogą prowadzić do naruszenia ciśnienia pod ciśnieniem.

Jak to działa? Ogólnie rzecz biorąc, mechanizm nie jest trudny do zrozumienia po zbadaniu migawki: szczelność jest zapewniona przez te same pierścieniowe gumowe uszczelki; stalowe występy pierścienia sprężynującego ustalają powierzchnię rury, zapobiegając jej odwróceniu. Dodatkowa wkładka nie pozwala sprężyście blokującemu przesunąć się zbyt blisko krawędzi.

Problemy

Niestety, dzięki konstrukcji z dzielonym pierścieniem, metal-plastik jako całość zyskał reputację wyjątkowo niewiarygodnego materiału. Jaki jest powód? Z uwagi na to, że podczas instalacji doprowadzania gorącej wody lub ogrzewania zaczęło płynąć kilka cykli ogrzewania i chłodzenia.

Co ciekawe, kształtki prasowe tego problemu są praktycznie pozbawione. Wciąż brakuje danych na temat łączników wciskanych, dlatego jest zbyt wcześnie, aby wyciągać jakiekolwiek wnioski.

Więc w czym problem? Dlaczego przepływają połączenia?

A ponieważ naruszenie owalności rurki i nieużywanych fazek podczas montażu powoduje oderwanie pierścieniowych uszczelek. W wyniku tego, po zaciśnięciu z rozciętym pierścieniem, szczelność jest zapewniona tylko przez wewnętrzną warstwę polietylenu, która jest po prostu odkształcana podczas ogrzewania i stałego ciśnienia. Kiedy się ochładza, pojawiają się szczeliny, w których spływa woda.

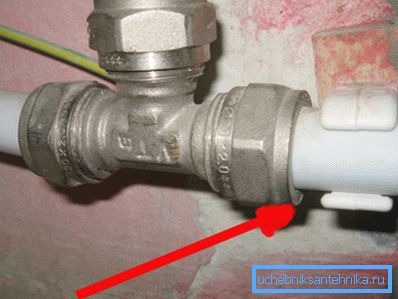

Typowa lokalizacja wycieku.

Uwaga - nie wszystkie połączenia płyną. Tylko te, w których pękła gumowa uszczelka.

Po co prasować, dopasowując ten atak ominąć?

Są dwa powody.

  1. Ich montaż jest nieco inny. Rowki z pierścieniami są głębsze i trudniejsze do usunięcia.
  2. Po spędzeniu imponującej ilości szczypiec do zaciskania, instalator prawdopodobnie nie oszczędza kalibratora. W tym samym czasie, gdy instaluje się złącza ściskane, nóż często zastępuje się piłką do metalu, a fazki nie są zasadniczo usuwane.

Więc co zrobić, jeśli ciepła woda wypływa spod nakrętki kołpakowej?

  • Odkręć nakrętkę i zdemontuj połączenie.
  • Ponownie przyciąć i skalibrować koniec rury.
  • Skoryguj lub wymień O-ringi.
  • Złóż ponownie.

Wniosek

Mamy nadzieję, że nasza wyprawa do urządzenia niektórych rodzajów urządzeń sanitarnych będzie przydatna dla czytelnika. Lepiej jest, aby zdecydować, które okucia do rur metalowo-plastikowych (czytaj także artykuł Przystosowanie do rur PCV: ekonomiczna opcja do montażu komunikacji).

Jak zwykle w załączonym filmie w tym artykule możesz znaleźć dodatkowe informacje tematyczne. Sukcesy!
