Okucia do rur z tworzyw sztucznych i ich rodzaje

Okucia są integralną częścią każdej instalacji hydraulicznej. Za ich pomocą system obraca się, rozgałęzia, przechodzi z jednej średnicy rury na drugą. Rurociąg z tworzywa sztucznego nie obejdzie się bez nich, dlatego w tym artykule przyjrzymy się, jakie elementy rur z tworzyw sztucznych istnieją i do jakich celów są wykorzystywane.

Informacje ogólne

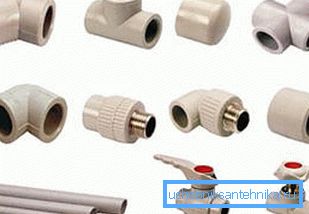

Przede wszystkim należy stwierdzić, że osprzęt z rur z tworzyw sztucznych, podobnie jak same rury, może być wykonany z różnych materiałów:

• Polichlorek winylu;
• Metalowe tworzywa sztuczne;
• Polipropylen
• Polietylen itp.

Wybierając części, należy zwrócić uwagę na fakt, że zostały wykonane z tego samego materiału co cała autostrada. To prawda, muszę powiedzieć, że w zależności od materiału cena podobnych produktów może się różnić.

Zastosowanie osprzętu pozwala nie tylko szybko zainstalować dowolne odcinki rurociągu, ale także wykonać wysokiej jakości złącza, nawet w najbardziej złożonych i rozległych odcinkach rurociągu.

W zależności od rodzaju materiału, z którego wykonane są części, połączenia rur z tworzyw sztucznych ze złączkami można wykonać na kilka sposobów:

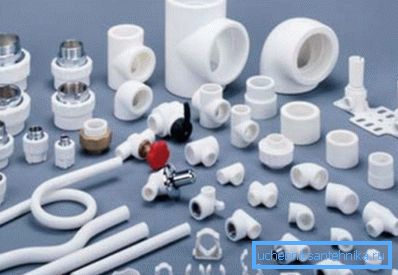

Rodzaje części

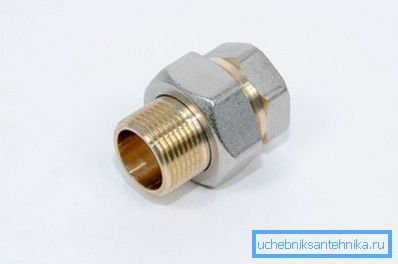

Amerykanka

American - to projekt na miejscu, przeznaczony do łączenia instalacji hydraulicznych z zaopatrzeniem w wodę. Szczelność zapewnia wyspecjalizowany stożek z gumowym lub silikonowym pierścieniem uszczelniającym.

Główną zaletą tej konstrukcji jest to, że każda część elementu jest oddzielnie przymocowana do łączonych elementów, po czym są one zaciskane za pomocą nakrętki, która zapewnia szczelne i niezawodne połączenie.

Istnieją dwa rodzaje podobnych części:

• Corner
• Proste linie

Za pomocą narożnika amerykańskiego można wykonać skrzyżowanie autostrad bez napięcia i naprężenia materiałów. Należy również zauważyć, że produkty mają gwinty wewnętrzne i zewnętrzne. Umożliwia to instalację bez użycia dodatkowych adapterów.

Zawory odcinające i sterujące

Ten typ produktu obejmuje zawory i zawory.

Istnieją dwa główne rodzaje zaworów i kształtek:

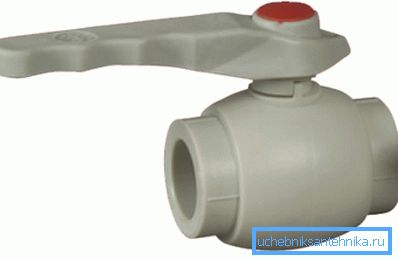

• Zawór ręczny;
• Zawór termostatyczny.

Ponadto szczegóły różnią się rodzajem obudowy, która może być:

• Polimer, przeznaczony do lutowania w systemie.
• Metal, z gwintowanym połączeniem. W tym przypadku z jednej strony zawór może być umieszczony w amerykańskim, co pozwala na jego demontaż, bez konieczności demontażu projektu.

Główną cechą żurawi jest stopień szczelności, który określa obszar ich zastosowania.

W zależności od szczelności tego typu złączki do rur z tworzyw sztucznych można stosować w następujących systemach:

• Dostawa gazu;
• Ciepła woda lub źródło ciepła;
• Dostawa zimnej wody.

Zwróć uwagę! Zawory przeznaczone do zaopatrzenia w zimną wodę nie powinny być stosowane do gorącej wody, a zwłaszcza do systemów zasilania gazem.

Trójniki i krzyże

Trójniki i krzyże są elementami łączącymi, które odgrywają główną rolę w tworzeniu rurociągu, ponieważ umożliwiają rozgałęzianie i łączenie kilku tras. Centralne zaczepy krzyży i trójników można wykonywać pod kątem prostym lub pod kątem 30 lub 40 stopni.

Plastikowe rury i kształtki tego typu można łączyć za pomocą lutowania lub gwintowania. Ponadto istnieją przejściowe modyfikacje, które umożliwiają przejście z jednego rodzaju połączenia do drugiego.

Należy również zauważyć, że trójniki i krzyże mogą być:

• Równy - otwory obudowy i szyi mają tę samą średnicę;
• Przejściowe - otwory i usta mają różne średnice.

Zwróć uwagę! Nie powinieneś próbować używać części łączących do celów innych niż zamierzone lub zmodernizować je własnymi rękami, ponieważ może to doprowadzić do powstania wewnętrznej, silnej wody z tyłu i deformacji głównej lub jej obniżenia ciśnienia.

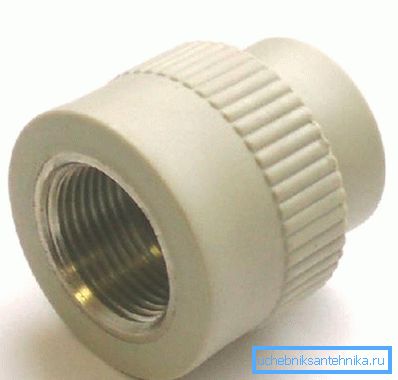

Sprzęgła

Łączniki są tak zaprojektowane, aby zapewnić wysokiej jakości połączenie elementów tulejowych o tej samej średnicy, które mogą być wymagane na długich przęsłach lub gdy nie jest możliwe użycie całej części.

Istnieją cztery rodzaje sprzężeń:

• Pasuje do lutowania rur z tworzyw sztucznych z tego samego materiału;
• Do montażu elementów wykonanych z różnych materiałów (z jednej strony wykonano połączenie lutowane, a z drugiej pod nitką).
• Łączniki do przejścia ze sztywnych miejsc do falistej (stosowane w systemach kanalizacyjnych).
• Do łączenia elementów o różnych średnicach (przejściach).

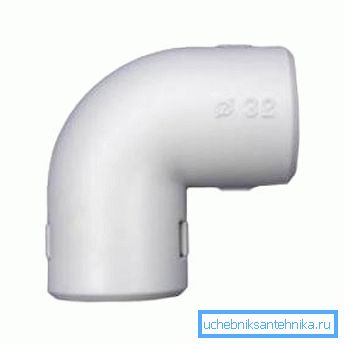

Złącza obrotowe

Produkty te są najpopularniejszymi rodzajami elementów złącznych, ponieważ umożliwiają wykonywanie zwojów, bez których żaden system nie jest niepojęty. Podobnie jak w przypadku innych produktów opisanych powyżej, złącza narożne mogą być wykonane zarówno dla gwintów, jak i do lutowania.

Kąt obrotu naw bocznych może być inny, jednak najbardziej popularne są połączenia pod kątem prostym.

Kontury i podpory

Kontury zawierają elementy łączące, które umożliwiają uproszczenie instalacji systemu na przecięciu torów lub pojawienie się przeszkód konstrukcyjnych uniemożliwiających dalszą budowę linii.

Wsparcie - produkty przeznaczone do sztywnego mocowania rurociągu. Z reguły ich stosowanie wymaga instrukcji instalacyjnych dotyczących ogrzewania lub ciepłej wody, co wiąże się ze zwiększoną plastycznością materiałów polimerowych pod wpływem wysokiej temperatury. Podpórki umożliwiają bezpieczne zamocowanie konstrukcji w określonych punktach.

Tutaj być może są wszystkie główne elementy łączące, które są najczęściej używane do instalacji takich rurociągów.

Wniosek

Bez osprzętu instalacja rurociągu nie jest możliwa. Dlatego przy obliczaniu rur dla urządzenia systemowego konieczne jest natychmiastowe określenie elementów łączących, a mianowicie ich rodzaju i ilości. Umożliwi to szybką i wydajną budowę (patrz również artykuł Przystosowanie do rur PCV: ekonomiczna opcja do montażu komunikacji).

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
