Pielęgniarka na rurze polietylenowej: główne odmiany, cechy

W tym artykule będziemy rozmawiać o tym, jak siodło na stalowej rurze różni się od podobnego urządzenia zaprojektowanego do montażu na polietylenie. Ponadto, rozważamy zasady prawidłowego użytkowania tych urządzeń zgodnie z ich przeznaczeniem.

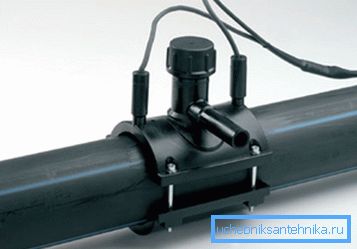

Montaż siodła elektrycznie spawanego

Najważniejsze funkcje

Wycofanie siodła (siodło) jest częścią, za pomocą której można wykonać odgałęzienie wtórne na głównym rurociągu. Urządzenia te są powszechnie stosowane do wydajnego i niezawodnego rozgałęziania systemów zaopatrzenia w wodę, kanalizacji, nawadniania, gazu i innych.

Strukturalnie urządzenie jest rodzajem dopasowania ściskanego i jest reprezentowane przez dwa główne typy: zaciski i okładziny. Usunięcie siodła jest uniwersalne, ponieważ jest produkowane z różnymi średnicami dla różnych typów rur. W razie potrzeby w większości wyspecjalizowanych sklepów można kupić siodła do rur żeliwnych, stalowych i plastikowych.

Ważne: Wiele typów urządzeń zaprojektowano do gwintowania rurociągu pod ciśnieniem, co znacznie upraszcza i zmniejsza koszt instalacji węzłów wodnych i kanalizacyjnych.

Funkcje aplikacji

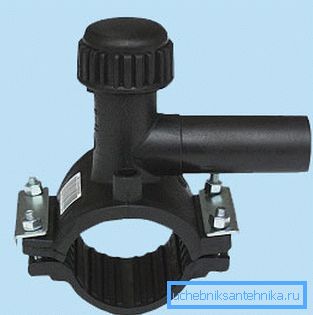

Spawarka elektryczna do pracy z systemami polietylenowymi

Instrukcja montażu siodełka nie oznacza integralności rury. Większość urządzeń, dla łatwości użytkowania, jest wyposażona w specjalny zintegrowany nóż, który pozwala szybko wywiercić otwór w rurze, na której instalujesz.

Wśród zalet korzystania z takich urządzeń należy zauważyć, co następuje:

  • możliwość prac instalacyjnych w ciasnych warunkach (w toaletach i łazienkach, kanałach, studniach, kopalniach itp.);
  • możliwość instalacji na obsługiwanym rurociągu bez konieczności wyłączania dopływu wody;
  • możliwość instalacji w dowolnej części systemu;
  • możliwość zastosowania w systemach z lokalizacją wewnętrzną i zewnętrzną;
  • rozsądna cena, w porównaniu z kosztem instalacji oddziałów innych typów;
  • łatwość instalacji bez konieczności stosowania specjalnego sprzętu.

Główne odmiany

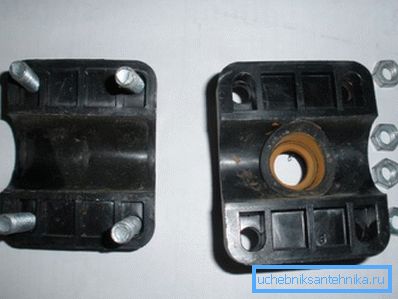

Siodło zdemontowane

Zgodnie z cechami projektowymi pielęgniarki na metalowej rurze dzieli się na następujące kategorie:

  1. Modyfikacje w postaci okuć - montowane na rurze, dokręcane z dwóch stron za pomocą dwóch zakrzywionych połówek. Na jednej z połówek znajduje się nagwintowane kolano, w którym umieszczona jest część przejściowa do gwintowania do rurociągu.

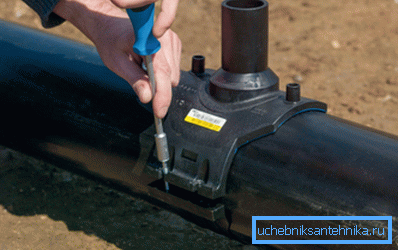

Montaż zacisków zagniatających przed kolejnym włożeniem

Wśród głównych cech tego urządzenia zwracamy uwagę na:

  • szybka instalacja za pomocą prostych śrub;
  • optymalna szczelność zaciskania dzięki obecności gumowego pierścienia uszczelniającego;
  • możliwość montażu na polietylenie, polipropylenie, polichlorku winylu i rurach azbestowo-cementowych;
  • możliwość zastosowania w systemach kanalizacyjnych, wodociągach i nawadnianiu;
  • możliwość zastosowania w systemach o maksymalnej temperaturze nośnika +40 ° C;
  • możliwość pracy w systemach o maksymalnym ciśnieniu nie większym niż 10 atmosfer;
  • dostępność urządzeń przeznaczonych do pracy z rurami o średnicy 2-31,5 cm.
  1. Podkładka pod siodło to specjalne urządzenie przeznaczone do montażu na rurach z polietylenu o niskim ciśnieniu (HDPE). Takie urządzenie montuje się za pomocą spawania elektrodowego.

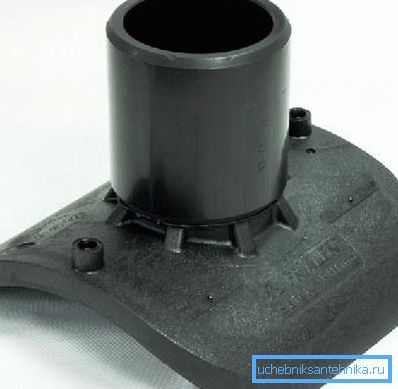

Nakładka na wkładkę w plastikowych rurociągach

Siodełko na rurze PND 110 lub podobnych odmianach w procesie spawania jest wyposażone w element grzejny na dole - spiralę, do której podłączona jest specjalna spawarka, a rury z polimeru są podgrzewane do temperatury wymaganej do spawania.

Ważne: Nowoczesne urządzenia do spawania elektrodowego mogą być zaprogramowane do jednego lub innych warunków temperaturowych zgodnie z kodem kreskowym drukowanym na rurach i kształtkach z polietylenu. Takie podejście zapewnia optymalną ochronę rur przed przegrzaniem i awarią.

W dolnej części wylotu siodła znajduje się pasek, za pomocą którego urządzenie montuje się w wymaganym miejscu tuż przed spawaniem.

Po zamocowaniu paska w wymaganym miejscu i podgrzaniu tworzywa do wymaganej temperatury spawane części siodła i rury są lutowane ze sobą. Następnie po pewnym czasie następuje ochłodzenie złącza, na końcu którego powstaje praktycznie monolityczny związek.

Ten rodzaj powiązania z rurociągiem charakteryzuje się następującymi cechami:

  • trwałość połączenia (do końca żywotności rury);
  • optymalna szczelność połączenia, aw konsekwencji możliwość zastosowania na rurociągach, przez które nie tylko woda, ale także gaz;
  • wytrzymałość połączenia (złącza spawalne wytrzymują ciśnienie wody do 16 atmosfer i ciśnienie gazu do 10 atmosfer);
  • zdolność do wykonania wkładania pod ciśnieniem z powodu obecności specjalnego zaworu;
  • prostota i krótkie terminy instalacji z wymaganymi wynikami jakości;
  • dokładność końcowego wyniku, aw konsekwencji możliwość wykorzystania na domowych rurociągach o układzie wewnętrznym.

Inne odmiany

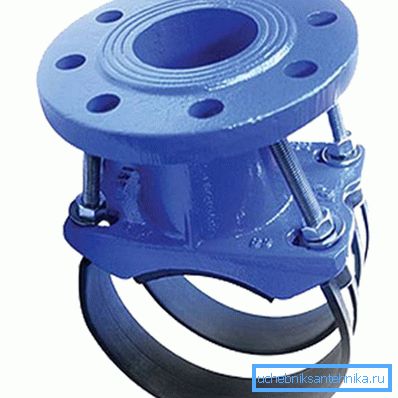

Na zdjęciu - siodło kołnierza

Oprócz tych modyfikacji, konieczne jest odnotowanie tego rodzaju gałęzi siodłowych, takich jak siodła z żeliwa z kołnierzem, zaprojektowane do montażu na rurach z polietylenu niskociśnieniowego (HDPE) o średnicy przekroju poprzecznego 110-630 mm.

W rzeczywistości to urządzenie jest rodzajem zacisku, ale nieco różni się od konstrukcji urządzeń, które są przeznaczone do pracy z metalowymi rurami.

Główną różnicą jest to, że łącznik nie reprezentuje dwóch jednowymiarowych części. W tym przypadku główna część jest elastyczna i owija się wokół rury. Drugi to mniejsza część urządzenia wykonana z metalu i wyposażona w kołnierzowy element łączący.

Wniosek

Uwzględniliśmy strukturalne i operacyjne cechy głównych gałęzi siodełek, które mogą być wykorzystywane zarówno w domowych, jak i dużych rurociągach do różnych celów. Instrukcje korzystania z tych urządzeń własnymi rękami są proste i dlatego sam sobie poradzisz z tym zadaniem.

Jeśli masz jakieś pytania, które wymagają wyczerpujących odpowiedzi, obejrzyj wideo w tym artykule.
