Pipe vgp: charakterystyka techniczna, podział na klasy i

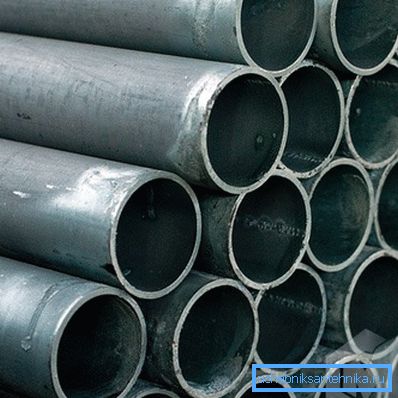

Wodne i gazowe rury metalowe są wytwarzane zgodnie z istniejącym GOST i są wykorzystywane do budowy instalacji gazowych, wodnych, grzewczych i innych bardziej złożonych konstrukcji. Takie produkty charakteryzują się pewnymi parametrami, które należy poznać przed użyciem.
Oto, co zrobimy w tym artykule.
Cechy rur wodociągowych i gazowych
Rozważane produkty mogą mieć różne wersje w zależności od niektórych parametrów:
Parametr | Możliwe opcje |
Warstwa cynku |
|
Obecność połączenia gwintowego |
|
Dokładność produkcji |
|
Szerokość ściany |
|
Metoda produkcji |
|
Wskazówka: jeśli planujesz używać takich rur w systemie kontaktującym się z wodą, zaleca się wybór modeli ocynkowanych. Ich cena, choć wyższa, ale będą trwać ze względu na odporność na procesy korozyjne na znacznie dłużej.
Dane techniczne
Przyjrzyjmy się charakterystyce technicznej rury VGP według GOST 3262 75:
- Materiał produkcyjny - stal zgodna z GOST 1050.
- Wymiary rury VGP według GOST 3262 75 w długości zazwyczaj mieszczą się w zakresie od 4 do 12 metrów.
Mogą również być:
- zmierzona długość;
- wielokrotność zmierzonej długości;
- niezmierzona długość.
- Wewnętrzna średnica może się różnić? do 6 cali.
- Średnica zewnętrzna wynosi od 10,2 do 165 milimetrów.
- Masa na metr jest zależna od przekroju, a zatem może przyjmować wartości od 0,4 do 17,81 kilograma. Zgodnie z GOST 10706 ze względu na wzmocnienie spoiny dozwolony jest wzrost masy o 1%.
- Warunkowe zaliczenie, wskazane w oznaczeniu dwóch liter DU - od 6 do 150 milimetrów.
Aby poznać dokładną wagę rury AIV lub innego ważnego parametru przed jej zakupem, spójrz na tabelę specjalną, która musi znajdować się w każdym sklepie specjalistycznym:
Grupy
Rury wodociągowe i gazowe dzielą się na grupy:
Grupa | Funkcje produktu |
A | Są one wykonane ze zwykłej stali, ponieważ tylko ich właściwości mechaniczne są znormalizowane. |
B | Produkcja jest możliwa, zarówno ze stali zwykłej, jak i lekko stopowej, dla nich znormalizowana jest tylko struktura chemiczna. |
In | Możliwe jest wytwarzanie stali zwykłej i lekko stopowej, dla której właściwości mechaniczne i struktura chemiczna są znormalizowane. |
D | Możliwe obciążenia hydrauliczne są znormalizowane. |
Klasy
Instrukcja zakłada również obecność kilku klas:
- Pierwszy. Rury metalowe, proste w swojej strukturze, bez żadnych specjalnych wymagań. Stosuje się je do budowy rusztowań, wszelkiego rodzaju podpór, ogrodzeń, układania przewodów, instalacji rurociągów gazowych i wodociągowych. Jest to najczęstsza klasa do użytku domowego.
- Drugi. Znakomicie wytrzymuje niskie i wysokie ciśnienie w sieci wodociągowej, gazociągach i rurociągach naftowych.
Wskazówka: jeśli w rurociągu panuje znaczące ciśnienie, nie zaleca się stosowania produktów poniżej drugiej klasy, ponieważ mogą one nie wytrzymać takiego poziomu działania.
- Trzeci. Nadaje się do stosowania w przemyśle spożywczym i chemicznym, w piecach, kotłach, a nawet w urządzeniach jądrowych ze względu na zdolność wytrzymywania ciśnienia w wysokich temperaturach.
- Po czwarte. Z ich pomocą opracowywane są pola naftowe do późniejszej realizacji produkcji.
- Piąta. Produkty strukturalne, które tworzą szkielet sprzętu transportowego, dźwigi mostowe, maszty wieżowe i inne, które wymagają zwiększonej niezawodności obiektów.
- Szósty. Komponenty, takie jak łożyska, wały, tłoki, doświadczają niezwykłych obciążeń podczas ich pracy, więc gdy są tworzone, używane są szóstej klasy rury GVP, które są wytwarzane przy użyciu specjalnej technologii.
Wniosek
Rozpatrywane produkty są bardzo rozpowszechnione w różnych gałęziach przemysłu i kraju. Zgodność ze ścisłymi normami umożliwia stosowanie wysokiej klasy modeli nie tylko jako autostrad do transportu cieczy i gazów, ale także jako elementy konstrukcyjne żurawi silnikowych, platform wiertniczych i innych skomplikowanych urządzeń (patrz również artykuł Rury stalowe do wody: opcje, zalety i wady standardy).
Powyższe specyfikacje ułatwią nawigację w ich różnorodności. Film w tym artykule pozwoli Ci zwrócić uwagę na dodatkowe uwzględnienie materiałów bezpośrednio związanych z tematem nakreślonym.
