Plastikowe rury gazowe - nowe słowo w gazyfikacji

W naszym potężnym stanie, tradycyjnie zwyczajowo wyposaża się systemy gazowe w metalowe rury. Ale czas płynie dalej i we wszystkich branżach coraz więcej metali zastępuje się wysokojakościowymi polimerami. Nasi ludzie zaczynają się zastanawiać, czy rury z tworzyw sztucznych mogą być używane do gazu, w jakich systemach jest on dozwolony i jak bezpieczny jest.

Nie ujawnimy wielkiej tajemnicy, jeśli powiemy, że na Zachodzie metal jest używany tylko do transportu skroplonego gazu pod wysokim ciśnieniem. Do budowy dróg miejskich i gazyfikacji domów instaluje się rury z tworzywa sztucznego z gazem. W chwili obecnej, według GOST naszego kraju, dozwolona jest również instalacja plastiku w miejskim sektorze gazowym.

Jak klasyfikowane są gazociągi?

Gaz będzie przepuszczany przez plastikowe rury lub tylko instalacja metalu jest dozwolona, ​​zależy bezpośrednio od ciśnienia roboczego w systemie. Im wyższy, tym bardziej rygorystyczne wymagania bezpieczeństwa są nakładane na materiał. W końcu, niezależnie od tego, jaki gaz jest transportowany, wszystkie te obiekty są zawsze klasyfikowane jako wysokie zagrożenie.

Konstrukcje dostarczające gaz do naszych domów podzielone są na 4 główne kategorie.

1. Układy pierwszej kategorii są zaprojektowane dla ciśnienia roboczego w zakresie 0,6 - 1,2 MPa dla struktur transportujących gaz ziemny lub mieszaniny gaz-powietrze. W przypadku transportu LPG standard ciśnienia wynosi 1,6 MPa. Takie konstrukcje są montowane wyłącznie ze stali, zarówno zewnętrznej jak i podziemnej.
2. Druga kategoria reguluje dostarczanie mieszanin pod ciśnieniem w zakresie 0,3-0,6 MPa. Struktury te transportują mieszaniny między miejskimi pośrednimi stacjami dystrybucji gazu.
3. Konstrukcje średniego ciśnienia są zaprojektowane dla 0,005 - 0,3 MPa. Są to rurociągi, które dostarczają mieszaninę od pośredniego dystrybutora gazu do kilku wysokich budynków lub ulic w sektorze prywatnym.
4. Bezpośrednie okablowanie w mieszkaniach lub domach odbywa się za pomocą układów niskociśnieniowych o wartości mniejszej niż 0,005 MPa.

To, czy możliwe jest użycie rur z tworzyw sztucznych do gazu, czy też pozostanie na metalu, zależy również w dużej mierze od aktywności sejsmicznej obszaru, jakie są gleby w tym obszarze i obecności prądów błądzących.

Gdzie i jak są montowane polimery

Chociaż rynek produktów polimerowych jest dość szeroki, nie każde tworzywo sztuczne nadaje się do wykorzystania w obiektach gazowych. Ponadto, tworzywo sztuczne ma znacznie gorszą wytrzymałość niż metal, w związku z tym szczególne wymagania nakładane są na instalację takich konstrukcji (przeczytaj także artykuł Stalowe rury wodne i gazowe - ich charakterystyka i cechy).

Jakie polimery są dozwolone

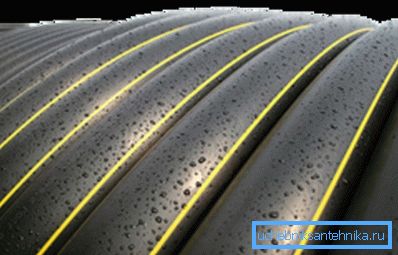

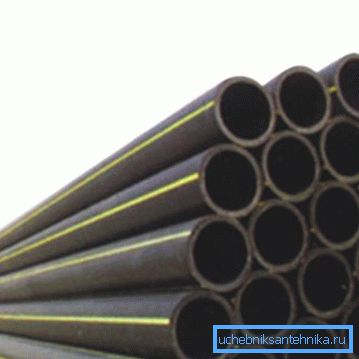

• Rury z polietylenu gazowe są obecnie wiodące wśród polimerów na rynku dostaw gazu, cena jest przystępna. Grubościenne rury z polietylenu do gazu mogą być stosowane w liniach 3, aw niektórych przypadkach nawet w 2 kategoriach.

Okablowanie polietylenu w całym domu jest również do przyjęcia. Ten materiał nie reaguje z transportowaną mieszaniną i nie obawia się zewnętrznego wystawienia na działanie substancji chemicznie czynnych.

• Ale rury z polietylenu do gazu mają kilka istotnych ograniczeń. W szczególności tych konstrukcji nie zaleca się stosować, jeśli istnieje prawdopodobieństwo obniżenia temperatury poniżej -25 ° C. Ponadto, materiał ten obawia się ekspozycji na promienie ultrafioletowe, więc rury te nie mogą być montowane na słońcu.

Ważne: wszystkie rury gazowe PND i inne polimery, w porównaniu z metalem, wyróżniają się niską wagą i niską stabilnością mechaniczną. W związku z tym układanie tych linii poza budynkami jest dozwolone wyłącznie metodą podziemną.

• Metal-plastik jest również dopuszczony do instalacji na przewodach gazowych. Ze względu na strukturę wielowarstwową jest bardziej trwały i trwały w porównaniu z polietylenem, ale jego wytrzymałość mechaniczna pozostawia wiele do życzenia. Dlatego też należy go układać w ukryciu.

Ważne: PCW PVC nie jest zalecane do stosowania w instalacjach gazowych, ponieważ materiał ten może reagować z niektórymi mieszaninami i uwalniać toksyczny chloroetylen.

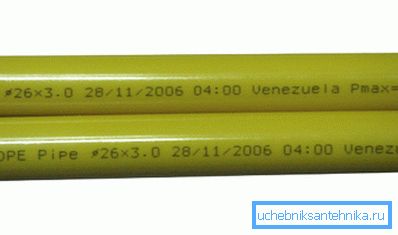

• Rury gazowe z polipropylenu do układania przewodów wewnętrznych w domu pasują niemal idealnie. Cena tego materiału jest większa, ale parametry techniczne są nieproporcjonalnie wyższe niż w przypadku konkurentów.

Ich siła jest wystarczająca do tego, aby układać w sposób otwarty wokół mieszkania, mają najwyższą odporność na wszelkie chemicznie aktywne substancje. Rury z polipropylenu do gazu nie boją się światła słonecznego i są łatwe w montażu.

Wskazówki dotyczące instalacji

Jak wspomniano wcześniej, rury HDPE do gazu (HDPE - polietylen niskociśnieniowy) obawiają się słońca, mają małą masę, wysokie ograniczenia elastyczności i temperatury. Powoduje to ukryte pod ziemią lub wewnątrz ścian instalacje konstrukcji.

A pod ziemią takie linie są układane, tylko z izolacją, nie mogą być umieszczane w betonowych skrzynkach lub galeriach wyposażonych, tak jak w przypadku wycieku, prawdopodobieństwo wybuchu jest wysokie. W przypadku uszczelek w ścianach należy uwzględnić współczynnik rozszerzalności cieplnej, na który narażony jest ten materiał. Linie są wyposażone w miękką izolację.

Podczas instalacji należy wziąć pod uwagę fakt, że im mniejszy projekt będzie miał różne węzły łączące lub przejścia, tym bardziej stabilne będzie ciśnienie, co znacznie zmniejszyło zużycie energii podczas transportu. Systemy HDPE można łączyć za pomocą łączników karbowanych lub spoin czołowych.

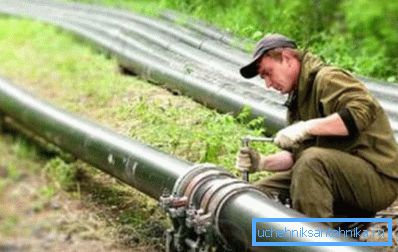

Złączki zaciskowe nadają się tylko do transportu płynów, polietylenowe rury gazowe można łączyć tylko metodą zgrzewania doczołowego, oznaczone są na żółto.

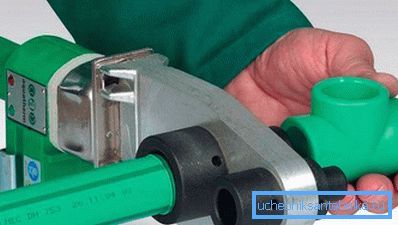

Rury z polipropylenu zasilane gazem łączone są w tradycyjny sposób za pomocą specjalnej lutownicy. W zależności od średnicy produktów wybiera się dysze o odpowiedniej wielkości i instaluje na lutownicy.

Następnie rury i łączniki są umieszczone po obu stronach tych dysz. W ciągu kilku sekund następuje nagrzewanie, a następnie szczegóły zostają połączone z zatrzymaniem. Nie zapomnij, że po dokowaniu połączenie musi być utrzymywane w statycznej pozycji przez 5 - 7 sekund.

System można uruchomić po 20 minutach. Jeśli układ jest wykonywany w sposób otwarty wzdłuż ściany, należy go ustalić w odstępie co najmniej 50 cm.

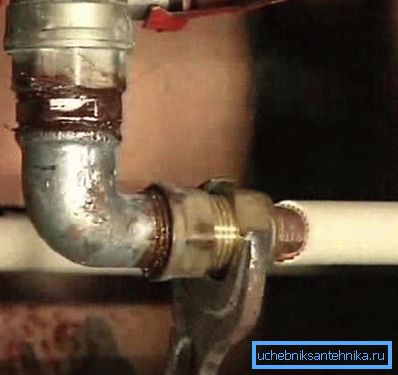

Linie metalowo-plastikowe są montowane tylko w sposób zamknięty. Jest to bardzo wygodne, jeśli na przykład przeprowadzana jest renowacja. Trwały, elastyczny materiał ma niski współczynnik rozszerzalności cieplnej, dzięki czemu można go bezpiecznie zamurować w ścianach.

Przy tych samych rurach wygodnie jest wyposażyć linie pomiędzy pobliskimi budynkami w budownictwie prywatnym. Wyrzuć gałąź z domu w letniej kuchni, jest to możliwe za pomocą metalowych rur.

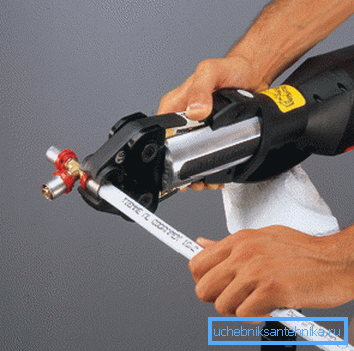

Jeśli chodzi o łączenie linii metal-plastik, instrukcja umożliwia montaż tylko złączek zaciskowych. Rura w tym przypadku jest wsunięta do końca w zaciskaną tuleję i zaciśnięta za pomocą specjalnego narzędzia. Wszystkie takie systemy połączeń nie są przeznaczone do demontażu, są zamontowane na stałe.

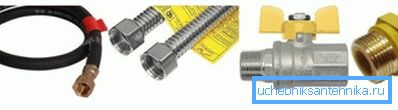

Ważne: wszystkie prace związane z instalacją przewodów gazowych powinny być wykonywane wyłącznie przez specjalistów posiadających specjalne uprawnienia. Dodatkowo, system tras musi zostać zarejestrowany z wyprzedzeniem i zatwierdzony przez odpowiednie władze. Własnymi rękami możesz podłączyć elastyczny przewód gazowy z rury do kuchenki gazowej.

Wideo w tym artykule pokazuje kilka punktów związanych z rur z tworzyw sztucznych.

Wniosek

Chociaż dystrybutorzy dystrybucji gazu domowego odnoszą się do systemów niskociśnieniowych, rury z tworzywa sztucznego powinny być starannie dobrane i lepiej powierzyć to specjalistom. W końcu gaz nie jest żartem, a błąd tutaj może być drogi (patrz także artykuł "Rura z gazem i jego cechy").
