Podłączenie kotła gazowego do komina

Komin w składzie instalacji grzewczej opalanej gazem jest stosowany, jak wiadomo, do usuwania produktów spalania z kotła i jest specjalnym szybem z zamontowaną w nim rurą. W tym artykule omówimy, jak podłączyć kocioł gazowy do komina.

Do projektu samego kanału wylotowego, a także kolejności jego podłączenia do urządzeń gazowych, przedstawiono szereg wymagań, które są następujące:

• pionowe sekcje kominowe powinny być zainstalowane bez zbocza;
• w przewodzie kominowym nie powinno być żadnych ograniczeń ani rozszerzeń;
• do jego produkcji należy używać specjalnych żaroodpornych materiałów, zapobiegających powstawaniu pęknięć i uszkodzeń mechanicznych na ścianach konstrukcji;
• w projekcie komina nie może być więcej niż 3 zagięcia kanału wylotowego;
• przy podłączaniu do kotła gazowego muszą być stosowane specjalne uszczelniacze zaprojektowane do pracy w wysokich temperaturach;
• Parametry kanału wyładowczego (wysokość rury i jej średnica) muszą odpowiadać charakterystyce czynnego kotła, co jest niezbędnym warunkiem uzyskania niezbędnego ciągu.

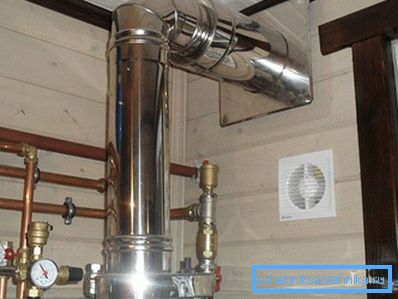

Urządzenie kanału wylotowego

Prawidłowe podłączenie kotła gazowego jest możliwe dopiero po wstępnym zapoznaniu się z projektowaniem typowych kanałów odprowadzania produktów spalania. Przy układaniu takich kanałów stosuje się z reguły następujący zestaw elementów prefabrykowanych:

• specjalny adapter, przez który kocioł jest podłączony do komina;
• specjalny luk inspekcyjny zamontowany w dolnej części rury i przeznaczony do kontroli i okresowego czyszczenia komina;
• wsporniki do mocowania konstrukcji w kopalni lub na ścianach.

Ponadto do organizacji prac montażowych potrzebne będą takie prefabrykowane rurociągi i elementy złączne, takie jak łuki, zaciski i trójniki.

Rodzaje kominów i wymagania dotyczące ich instalacji

Wylot spalin połączony z kotłem gazowym może być układany zarówno wewnątrz budynku mieszkalnego, jak i według jego zewnętrznych konstrukcji, co umożliwia klasyfikację wszystkich znanych konstrukcji tej klasy jako wewnętrznych i zewnętrznych.

Dla każdego z tych typów opracowano standardowe specyfikacje, których należy przestrzegać nawet w przypadku niestandardowego wykonania komina. Główne wymagania tych standardów są następujące:

1. W każdym schemacie podłączenia komina jego poziome sekcje układane są z niewielkim odchyleniem w kierunku kotła (co najmniej 3 stopnie na metr bieżący).
2. Podłączanie do tego komina innych urządzeń grzewczych poprzez łączenie kilku rur jest niedopuszczalne. Może to prowadzić do przeciążenia kanału i przenikania produktów spalania do ogrzewanego pomieszczenia.
3. Wskazane jest, aby przystąpić do prac instalacyjnych dopiero po dokładnym przestudiowaniu wszystkich pytań dotyczących zgodności parametrów kominowych z charakterystyką kotła gazowego.

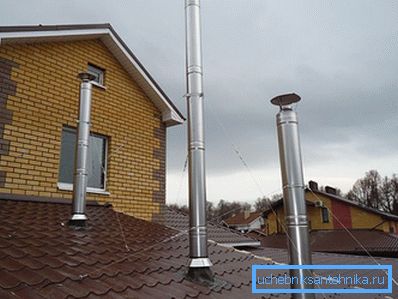

4. Dokonując obliczeń należy wziąć pod uwagę fakt, że standardowa wysokość komina z reguły nie przekracza 5 m. W przypadku płaskiej konstrukcji dachowej górna część kanału wylotowego powinna wznieść się co najmniej 1,5 metra nad dach.
5. Wysokość zewnętrznego kanału, w pewnej odległości od dachu, określana jest z reguły przez poziom jego grzbietu. Jednocześnie przewód kominowy, który wznosi się ponad grzbiet o ponad 2 m, powinien być dodatkowo zamocowany za pomocą przedłużaczy kablowych.

Kolejność rozmieszczenia struktur zewnętrznych i wewnętrznych ma niewielkie różnice, które zostaną omówione bardziej szczegółowo w kolejnych sekcjach (na przykład stalowy komin).

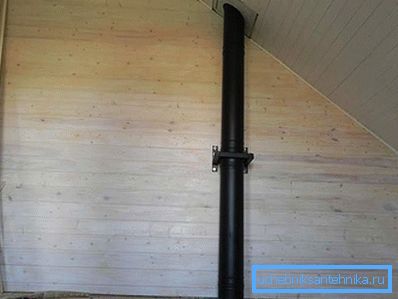

Instalacja wewnętrznego kanału wylotowego

Montaż wewnętrznego komina rozpoczyna się od oznaczenia trasy jego układania, podczas którego zaznaczane są miejsca przejścia kanału dymowego w dachu i istniejące sufity. Następnie przygotowane przez otwory do układania kanału, których wymiary muszą odpowiadać wymiarom rury wlotowej.

Dopiero po tym można przystąpić do instalacji całego systemu przekazywania, którego kolejność można przedstawić następująco:

1. Po pierwsze specjalny adapter przejściowy jest podłączony do rury odgałęzionej z kotła, co zapewnia koordynację wymiarów wylotu z kominem.
2. Następnie można przystąpić do montażu luku kontrolnego za pomocą koszulki. W tym samym czasie, wsporniki są montowane na ścianach kanału wzdłuż jego całej długości, mocując stalowy korpus kanału w szybie komina.
3. Wtedy będzie można przystąpić do budowania struktury rury do wymaganych wymiarów, a jeśli są kolana w kanale, do zainstalowania specjalnych adapterów (kolanek) w nim.
4. W przejściu przez zakładkę należy zamontować specjalną rurę, izolującą komin od bezpośredniego kontaktu z konstrukcjami wsporczymi.
5. Galwanizowana blacha stalowa z przygotowanym wcześniej wycięciem jest przymocowana do dachu komina na dachu, na metalowym kanale, a następnie przymocowana do podstawy dachu za pomocą specjalnych łączników.

Należy zauważyć, że połączenia poszczególnych ogniw kanału są koniecznie wzmocnione zaciskami, które po instalacji są dokręcone specjalnymi śrubami lub drutem wyżarzonym. Ponadto, podczas instalacji komina, obowiązkowa jest izolacja termiczna sekcji uszczelek, w których ścianki stykają się z łatwopalnymi materiałami (najlepiej nadaje się do tego celu ściereczka z azbestu). W celu zwiększenia niezawodności izolacji termicznej w szczególnie ważnych miejscach konstrukcji, rura odgałęźna jest dodatkowo pokryta żaroodpornym materiałem uszczelniającym, po czym na obwodzie otworu kładzie się grzałkę.

Po zakończeniu prac instalacyjnych sprawdza się całą strukturę pod kątem nieszczelności, w trakcie której na szwy konstrukcji nakładane są zwykłe mydliny, a następnie kocioł zostaje włączony. W przypadku tworzenia się baniek mydlanych w kontrolowanych miejscach, uszczelnianie powtarza się.

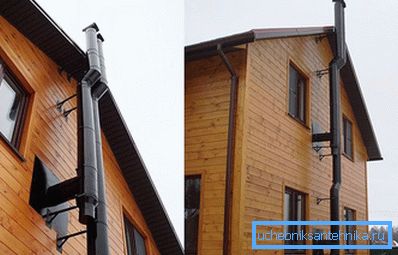

Zewnętrzny komin

Przed położeniem kanału zewnętrznego najpierw wykonuje się znakowanie punktu wyjścia komina z budynku mieszkalnego, po czym przygotowuje się odpowiedni otwór. Następnie specjalny element przepustowy jest podłączony bezpośrednio do dyszy samego kotła, którego koniec jest wyprowadzany. (Wskazówki dotyczące konieczności ostrożnego uszczelnienia przejścia elementu wyładowczego przez ścianę). Następnie będzie można przymocować trójnik z wtyczką na zewnętrznym zacisku, którego wolne usunięcie zostanie użyte jako poprawka.

Zaraz po tym będzie można przystąpić do budowania kanału, dodając do niego nowe linki. Utworzone połączenia są wzmocnione tymi samymi zaciskami, a następnie dokręcone śrubami lub drutem. Podobnie jak wewnętrzny komin, zewnętrzna konstrukcja jest montowana na ścianach budynku za pomocą specjalnych wsporników montowanych co 2 metry.

Gdy tylko wymagana wysokość komina zostanie zrekrutowana - na końcu rury zostanie zainstalowana specjalna końcówka w kształcie stożka, po której będzie można rozpocząć izolację całej konstrukcji, co wyklucza jej zamarzanie w sezonie zimowym. Z izolacji komina można zrezygnować tylko wtedy, gdy odbywa się zgodnie ze specjalnym schematem, z wykorzystaniem specjalnych elementów izolacyjnych, które tworzą tzw. "Kanał kanapkowy". Po zakończeniu prac montażowych konieczne jest pomalowanie konstrukcji odporną na ciepło powłoką, która chroni jej powierzchnię przed korozją.

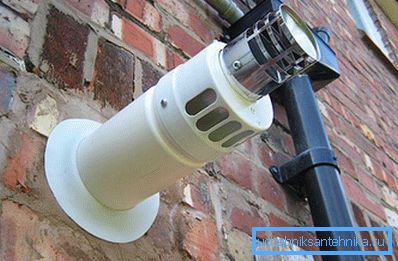

Podsumowując, zauważamy, że wszystkie opisane powyżej operacje instalacji są charakterystyczne tylko dla kotłów grzewczych w wersji podłogowej (z wyjątkiem parapetu). Kanały kominowe do wyposażenia ścianowego z reguły są wykonywane według schematu dwuobwodowego.
