Połączenie rur metalowo-plastikowych: 3 sposoby na

W większości przypadków różne rury polimerowe są wykorzystywane do układania systemów zaopatrzenia w wodę i ogrzewania. W zależności od rodzaju tworzywa stosowane są łączniki jednej lub drugiej konstrukcji w celu ich połączenia. Przyjrzyjmy się bliżej, jak wykonać połączenie rur metalowo-plastikowych własnymi rękami.

Zalety systemów hydraulicznych

Jeszcze nie tak dawno wszystkie systemy hydrauliczne były wykonane z metalowych rur.

Jednak teraz ten materiał zastępuje metal-plastik, co ma wiele zalet:

• łatwa instalacja;
• odporność na różne chemikalia;
• przyjazność dla środowiska procesu produkcyjnego;
• umiejętność wytrzymania wysokiego ciśnienia wewnętrznego;
• elastyczność, dzięki czemu można zastosować mniej sprzęgieł;
• brak korozji i osadów na wewnętrznej powierzchni części;
• długi okres użytkowania;
• niska cena

Ale są pewne wady:

• wysoki współczynnik rozszerzalności cieplnej;
• metalowe tworzywo sztuczne jest niszczone przez promieniowanie ultrafioletowe.

Wybór metody dokowania

Połączenie rur z metal-tworzywa sztucznego, jakkolwiek i innych rodzajów części polimerowych, wykonuje się za pomocą łączników. Od tego, jaki rodzaj ich nabyłeś, zależy od metody montażu.

Rozważ każdy z nich bardziej szczegółowo.

Metoda 1. Związki kompresyjne

W tym przypadku połączenia do rur metalowych wykonywane są za pomocą złączek zaciskanych wykonanych z mosiądzu. Ich inna nazwa to połączenie z tuleją zaciskową.

Zaletą tego typu dokowania jest to, że nie trzeba kupować żadnych dodatkowych narzędzi ani sprzętu do pracy. Do dokręcenia nakrętek zaciskanych wystarczy dwa klucze.

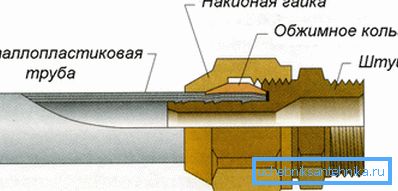

Oprawa składa się z trzech elementów:

• dusić;
• pierścień rozcięty;
• nakrętka nasadowa.

Zwróć uwagę! Połączenia rur metalowo-plastikowych za pomocą złączek zaciskowych są składane. W razie potrzeby można rozmontować system hydrauliczny i zamontować go ponownie, wprowadzając niezbędne zmiany lub dodatki.

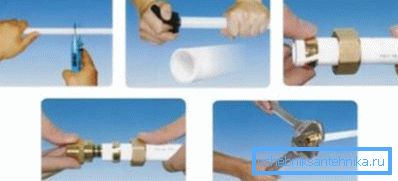

Instrukcje instalacji są bardzo proste:

1. Kawałek o pożądanej długości jest oddzielony od części metal-plastik. Wykrój powinien być prosty w odległości co najmniej 10 centymetrów od cięcia.
2. Cięcie odbywa się za pomocą specjalnych nożyczek ściskających lub piły do ​​metali. W tym ostatnim przypadku krawędź będzie musiała zostać oczyszczona z zadziorów. Pamiętaj, że cięcie musi być wykonywane pod kątem prostym, w przeciwnym razie trudno będzie uzyskać ciasne dopasowanie.
3. Następnie na koniec nakręca się nakrętkę (jej gwint powinien być skierowany w stronę odcięcia) i pierścień uszczelniający.
4. Następnie koniec części jest przetwarzany przez specjalne narzędzie skanujące:

• wewnętrzna faza jest usuwana przez stronę kalibracyjną (w odległości około 1 mm);
• druga strona przeciągnięcia usuwa zewnętrzną fazę.

1. Oprawa jest wkładana do części metalowo-plastikowej, następnie nakładana jest na nią uszczelka i nakrętka jest przykręcana. Najpierw praca jest wykonywana ręcznie, a następnie - za pomocą klucza. Nie używaj dużej siły do ​​zabezpieczenia, w przeciwnym razie materiał może zostać uszkodzony.

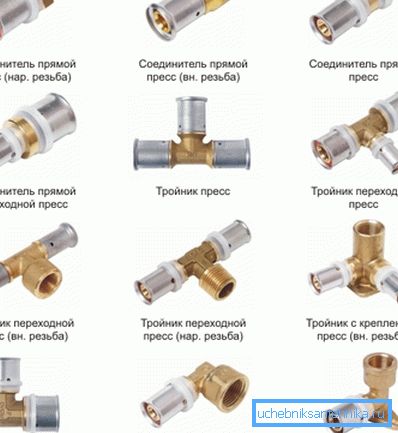

Metoda 2. Połącz za pomocą złączek zaciskowych

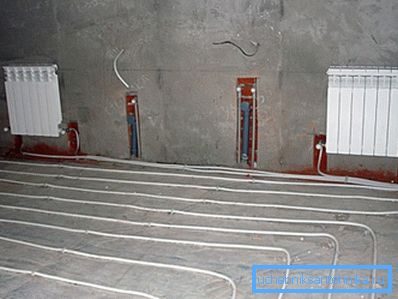

Ta opcja dokowania służy do układania systemów zaopatrzenia w wodę i ogrzewania podłogowego. Takie łączniki do rur metalowo-plastikowych stosuje się w przypadkach, gdy rurociąg jest unieruchomiony w betonowej ścianie lub chowa się pod jastrychem na podłodze.

Połączenie okazuje się bardziej niezawodne, ale sama instalacja wymaga pewnych umiejętności od mistrza, a także dostępności specjalnego narzędzia - szczypiec.

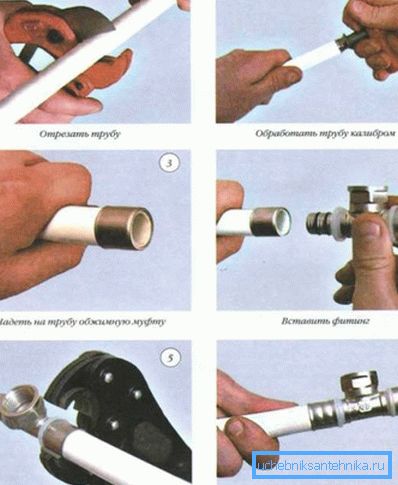

Prace są wykonywane w następującej kolejności:

1. Koniec prawidłowo przeciętej rury jest przetwarzany przez rozwiertak: wewnętrzne i zewnętrzne fazowania są usuwane.
2. Kalibrator sprawdza wewnętrzną średnicę części.
3. Przed instalacją złączki należy upewnić się, że w niej jest zamontowana uszczelka dielektryczna i pierścienie uszczelniające.
4. Na części nakładany jest zagniatany rękaw, a wewnątrz wkładana jest złączka z uszczelkami.
5. Następnie sprzęgło jest zaciskane na rurze za pomocą szczypców zaciskowych. Upewnij się, że zainstalowane dysze odpowiadają średnicy części, na której jest instalowana złączka.

Zwróć uwagę! Nie zaleca się ponownego zagniatania metalowego rękawa. Pożądane jest, aby wszystko działało za pierwszym razem, w przeciwnym razie możliwy jest wyciek, przez co konieczne będzie ponowne zamontowanie tego węzła.

Istnieją typy złączek z mocowaniem sztywnym. W tym przypadku kontrola głębokości sadzenia dyszy odbywa się za pomocą specjalnie zaprojektowanego okna.

Metoda 3. Dokowanie za pomocą przesuwnych złączek

Drugi i trzeci sposób łączenia rur metalowo-plastikowych są podobne, ale w drugim przypadku, oprócz kleszczy, stosuje się rozprężacz, który zwiększa wewnętrzną średnicę części używanej przed zainstalowaniem tam łącznika.

Połączenie jest trwałe, hermetyczne i bardzo niezawodne. Służy do instalacji systemów ogrzewania podłogowego, które mają zostać zalane roztworem betonu.

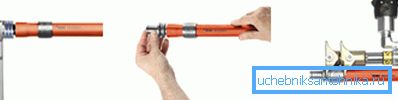

Praca jest wykonywana w następujący sposób:

1. Rura jest odcinana, po czym nakładany jest tu rękaw kompresyjny.
2. Koniec części metalowo-plastikowej jest rozszerzany za pomocą rozprężarki, a następnie wstawiana jest tu złączka.
3. Sprzęgło jest zaciskane za pomocą prasy.
4. Niezawodne i trwałe połączenie jest gotowe.

Połączenie rur polimerowych z metalem

Czasem konieczne jest łączenie rur wykonanych z różnych materiałów. Na przykład, aby połączyć lokalne zaopatrzenie w wodę z centralnym metalowym potentatem wody w budynku mieszkalnym. W takim przypadku będziesz potrzebować złączki zaciskanej i kaliber.

Zwróć uwagę! Sprawienie, że połączenie plastikowej rury z metalem bez gwintu nie zadziała. Konieczne jest stosowanie tylko specjalnych części zaprojektowanych dla określonej średnicy rurociągu.

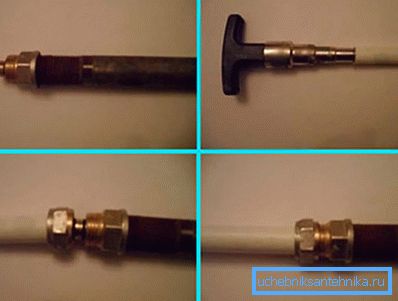

Instalacja jest następująca:

1. Nić lub specjalna uszczelniająca taśma polimerowa jest nawinięta na gwint metalowej części. Gwintowana część złączki jest na nią przykręcana.
2. Nakrętka dociskowa i pierścień uszczelniający naciskają na część metalowo-plastikową, po czym fazki są usuwane z jej krawędzi.
3. Następnie plastikowy element przesuwa się nad łącznikiem przykręconym do metalowej części.
4. Nakrętka jest zaciśnięta na złączce, uszczelniając połączenie.

Metody gięcia rur

Oprócz połączenia ważne jest, aby przestrzegać właściwej technologii gięcia elementów metalowo-plastikowych.

Istnieją cztery różne sposoby:

1. Ręcznie. W takim przypadku należy zachować szczególną ostrożność, aby w punkcie przegięcia nie wystąpiła usterka prowadząca do niedrożności rurociągu.
2. Korzystanie ze sprężyny. To narzędzie jest sprzedawane w sklepach ze sprzętem. Sprężyna wkładana jest do wnętrza, po czym następuje zginanie.
3. Korzystanie z suszarki do włosów. Pod wpływem gorących powietrznych łuków metaloplastycznych łatwiejsze. Ale powinieneś z nim ostrożnie pracować, w przeciwnym razie istnieje niebezpieczeństwo topienia materiału.

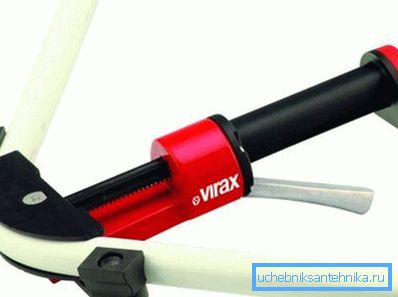

4. Używanie specjalnego giętarki do rur. Jest to profesjonalne narzędzie, które pomoże ci zgiąć część dowolnego rozmiaru poprawnie i bez większego wysiłku.

Wniosek

Dokowanie części polimerowych ze sobą, a także łączenie metalowo-plastikowych rur z metalem - praca jest prosta, ale odpowiedzialna. Od właściwego działania zależy od szczelności i trwałości działania systemu zaopatrzenia w wodę. Więcej szczegółów na ten temat można znaleźć w wideo w tym artykule.
