Popularne sposoby łączenia rur - szczegółowy przegląd

Podczas instalowania systemu ogrzewania, kanalizacji i zaopatrzenia w wodę, konieczne jest rozwiązanie problemu łączenia rur. W takim przypadku należy wziąć pod uwagę materiał, z którego wykonany jest rurociąg, warunki systemu i wiele innych parametrów. Studiując różne istniejące metody łączenia, nie jest zbyteczne rozważanie najbardziej popularnych opcji.

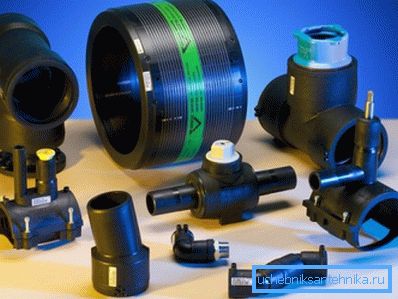

Klasyfikacja połączenia rur

Dla wygody wszystkie typy połączeń rurociągów są podzielone na 2 duże grupy:

• rozdzielny - możliwe jest zdemontowanie połączenia własnymi rękami bez naruszenia integralności materiału. Połączenie gwintowe można uznać za klasyczny przykład w tej grupie, nitkę przecina się na końcach odcinków rurociągu i, jeśli to konieczne, połączenie można łatwo zdemontować;

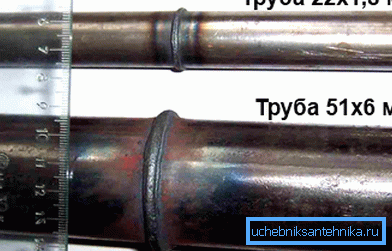

• jednoczęściowy - demontaż jest możliwy, ale materiał rurociągu ucierpi. W tym przypadku przykładem może być złącze spawane. Spawanie metalu nie pozwoli na rozłożenie rurociągu w przyszłości, może być tylko pocięte na kawałki.

Proponowana klasyfikacja jest zbyt ogólna. A jeśli w przypadku stałego połączenia nie ma zbyt wielu opcji (spawanie, klejenie lub przypinanie), to w kategorii zdejmowalnych połączeń istnieje kilka interesujących sposobów.

Popularne typy połączeń rurociągów

Oprócz praktyczności, wybór rodzaju doku musi również uwzględniać właściwości materiału i sposób działania rurociągu. Na przykład, ścieki w prywatnym domu pracują w trybie bezciśnieniowym, więc zwykły dok montowany na dzwonie pasuje.

Ale w przypadku instalacji systemu ogrzewania będzie wymagać czegoś bardziej niezawodnego. Oto najczęściej stosowane metody.

Gwintowanie

Można ją uznać za klasyczną metodę, która była używana kilkadziesiąt lat temu.

Od tej pory instrukcja nie zmieniła się w żaden sposób, musisz postępować zgodnie z następującą sekwencją:

• dopasowanie jest wykonywane i znak jest wykonany na rurze, do której będzie konieczne przecięcie gwintu;

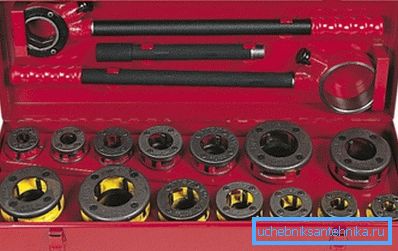

• Właściwie, rzeźbione. Dla wygody, rurociąg musi być zamocowany w imadle, najmniejsze odchylenie płyty podczas cięcia nici może spowodować przecieki w przyszłości;

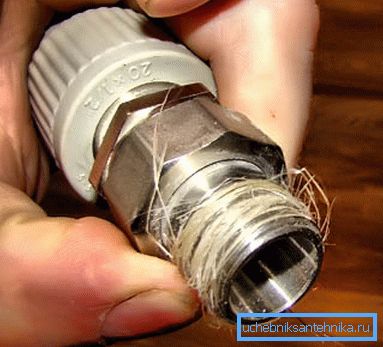

• uszlachetnia się - nić lniana lub syntetyczny szczeliwo po prostu nawija się na nitkę. Jego cena jest minimalna, a szczelność złącza znacznie się zwiększa;

• gwint jest wkręcony na złączce. Gwintowane połączenie rur należy do kategorii wtyczek, co ułatwia demontaż i czyszczenie rurociągu.

Zwróć uwagę! Gwintowanie nieznacznie osłabia przekrój poprzeczny. Dlatego konieczne jest unikanie jak największego mechanicznego wpływu na połączenie.

Korzystanie z mocowania Collet (zaciskanie)

Zastosowanie takiego dopasowania umożliwia nawet łączenie rur z różnych materiałów. Połączenie uzyskuje się odłączalne, co można również przypisać zaletom stosowania złączek tulei zaciskowych.

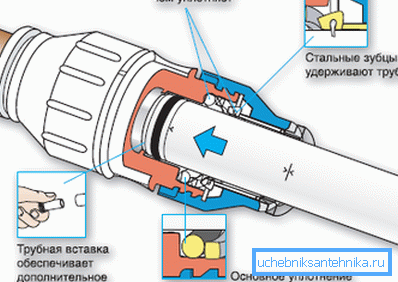

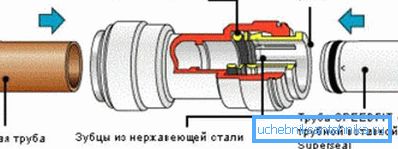

Przy zastosowaniu połączenia tulei rurowych do łączenia różnych materiałów, z jednej strony, szczelność połączenia uzyskuje się za pomocą nakrętki kołpakowej i pierścienia zaciskowego, a z drugiej strony za pomocą tulei zaciskowej.

Dokowanie odbywa się w następującej kolejności:

• nakrętka nasadkowa i pierścień dociskowy są nakładane na rurę (w tej kolejności);
• następnie nakrętka jest dokręcana, pierścień jest odkształcony i ściśle dociska koniec rurociągu do końca złączki;
• z drugiej strony rurkę wkłada się po prostu do tulei zaciskowej i cofa, aż się zatrzyma. Konstrukcja wytwarza dostatecznie duży nacisk, aby zagwarantować wytrzymałość połączenia.

Połączenie mobilne

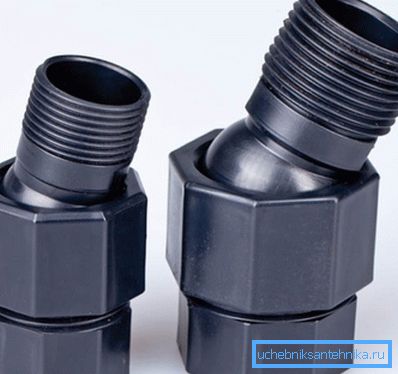

Czasami standardowe okucia nie pozwalają na dokowanie pod żądanym kątem. W takim przypadku można użyć rury obrotowej. Ta metoda łączenia przydaje się również dzięki temu, że kąt nachylenia można łatwo zmienić bez demontażu części rurociągu.

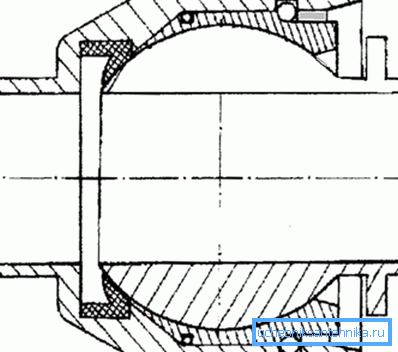

Takie łączniki są sprzedawane już zmontowane, a mobilność osiąga się dzięki nietypowej konstrukcji gniazda. Sam dzwon jest dość szeroki, a część rury, która jest w nim umieszczona, ma sferyczny kształt. Przestrzeń pomiędzy końcem rurociągu a wewnętrzną powierzchnią gniazda jest wypełniona gumowymi wkładkami i warstwą smaru.

Zwróć uwagę! Zasób tego typu dokowania jest ograniczony (producent wskazuje gwarantowaną liczbę obrotów), dlatego nie należy niepotrzebnie zginać ani rozginać rurociągu.

Jeśli chodzi o kąt obrotu, zwykle mieści się on w zakresie 40-50 ?. Duże kąty skrętu komplikują konstrukcję toczonej części i zagrażają szczelności połączenia. Transport korozyjnych cieczy znacznie skraca żywotność zawiasu.

Rura wysokiego ciśnienia

Praca z wysokim ciśnieniem w domu nie jest konieczna (ciśnienie w systemie zaopatrzenia w wodę nie może być uznane za takie). Jednak w przemyśle często płyny są transportowane pod znaczną presją, co stawia bardziej rygorystyczne wymagania dla stawów.

Łączniki rurowe wysokiego ciśnienia z dużą liczbą zwojów i kształtek instalowanych w tych miejscach będą miały niski stopień niezawodności w porównaniu z rurociągiem o minimalnej liczbie zwojów.

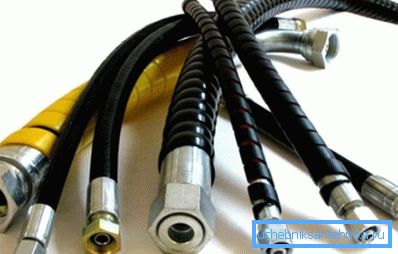

Aby rozwiązać ten problem, często stosuje się węże ciśnieniowe - węże wysokociśnieniowe. Zewnętrznie taki rękaw wygląda jak zwykły wąż gumowy z metalowymi łącznikami po obu stronach.

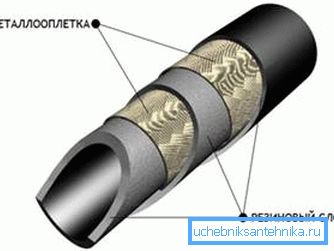

Pomimo wyglądu, konstrukcja RVD jest skomplikowana. Rękaw składa się z wewnętrznej warstwy specjalnej gumy, a wytrzymałość uzyskuje się dzięki ramie mocy wykonanej z metalowych gwintów. Często istnieje kilka takich ram mocy.

Główną zaletą takich rękawów jest to, że zwoje są gładkie, a opór przepływu płynu jest minimalny. Końce węży są przymocowane do rurociągu za pomocą metalowych łączników.

Amerykanin - prostota i niezawodność

Wszelkie typy połączeń rurowych powinny być niezawodne i, jeśli to możliwe, pozwolić na rozmontowanie odcinka rurociągu tak szybko, jak to możliwe bez demontażu reszty rurociągu. Dla tych parametrów, amerykański z konkurencji.

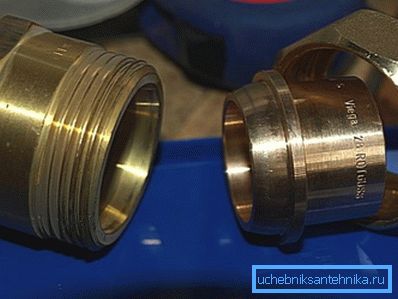

Aby zadokować 2 odcinki rurociągu w ten sposób, będziesz potrzebował 2 gwintowanych łączników (jeden z nich z ograniczającym kołnierzem), gumowej uszczelki i nakrętki kołpakowej. Na końcach rurociągu powinien być gwint wewnętrzny.

Amerykańska armatura jest wykonywana w następującej kolejności:

• część z gwintem zewnętrznym nakręcana jest na odcinek rurociągu z gwintem wewnętrznym;
• po tym następuje obrót części z kołnierzem, należy na nią nałożyć szczeliwo i nakrętkę kołpakową, po czym również wkręca się ją na rurę;
• po tym pozostaje tylko dokręcenie nakrętki kielichowej do zewnętrznego gwintu złączki powrotnej.

Zwróć uwagę! W przeciwieństwie do większości innych typów dokowania, aby zdemontować część rurociągu, nie jest konieczne jego całkowite rozmontowanie. Cały proces montażu / demontażu odbywa się za pomocą tylko jednej nakrętki.

Połączenie Tavrovoy

Przeguby typu T mogą być ustawione pod kątem prostym lub pod kątem ostrym, jest to konieczne, gdy inna rura musi zostać włożona do istniejącego rurociągu. Przykładem jest łącząca rura kanalizacyjna przechodząca z apartamentu do pionu. Możesz zapewnić wiązanie na dwa sposoby - za pomocą specjalnych kształtek lub spawania (jeśli rury są metalowe).

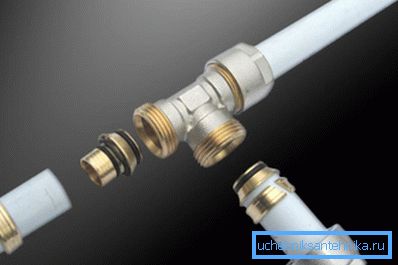

Jeśli chodzi o okucia, do tego używamy trójników i krzyżyków, te elementy pozwalają stworzyć złożony węzeł. Takie połączenie z trójnikiem można wykonać dowolną z opisanych metod. Może być stosowany zacisk zaciskowy, spawanie PP (w przypadku rury polipropylenowej), przyłącze gniazdowe (jeśli mówimy o ściekach), itp.

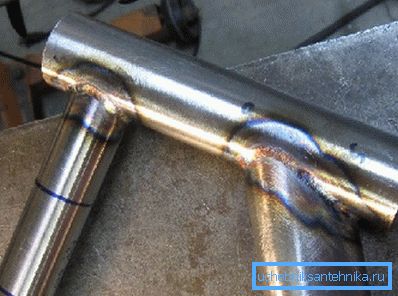

Wstawiane metalowe rury za pomocą spawania są rzadkie i dość trudne dla początkującego hydraulika. Głównym problemem jest prawidłowe oznaczenie wycięcia na rurze, w której ma nastąpić awaria i na końcu rurociągu, który się połączy.

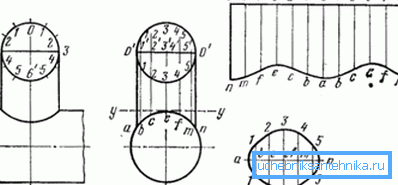

Aby rozwiązać ten problem, można użyć specjalnych szablonów, w których w zależności od średnicy znajdują się krzywe, które oznaczają kontur wycięcia, można również użyć specjalnych programów do znakowania.

  Zwróć uwagę! Jeśli kawałki nie pasują idealnie, pęknięcia będą musiały zostać upieczone kawałkami metalu, co niekorzystnie wpłynie na szczelność. Dlatego należy skupić się na znacznikach.

Złączka na sutek

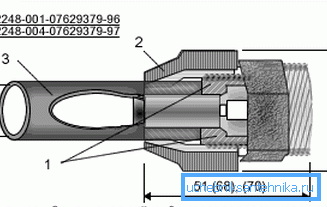

Złączka króćca rurowego należy do klasy odpinanych i składa się z rzeczywistej złączki (konwencjonalna tuleja gwintowana i ograniczające ramię), pierścienia uszczelniającego i nakrętki kołpakowej.

Kolejność łączenia odcinków rurociągu w ten sposób nieco przypomina amerykański:

• Na złączce (gwintowanej tulei) należy założyć pierścień uszczelniający i nakrętkę złączkową;
• następnie mocowanie jest nakręcane na gwintowaną rurę;
• aby zakończyć połączenie, wystarczy przykręcić nakrętkę złączkową do złącza lub do końca innego rurociągu.

Ta metoda jest często używana, gdy trzeba osadzić urządzenie pomiarowe w istniejącym systemie. Dopasowanie jest wygodne, ponieważ prawie nie ma ograniczeń co do średnic łączonych elementów, dla zapewnienia szczelności wystarczy wybrać wymaganą średnicę złączki dławika.

Spoinowanie połączenia

Ten rodzaj połączenia można uznać za jeden z najprostszych. Rowkowane połączenie rur należy do kategorii spawanych odłączalnych typów dokowania rurociągu.

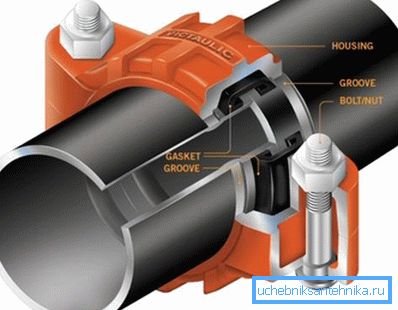

Gruvlok - zwykły zacisk, który pozwala szybko łączyć się w jedną całość 2 rury. Konstrukcja tego elementu jest dość prosta - plastikowa obudowa, wewnątrz której znajduje się gumowa uszczelka i śruby po obu stronach. Dokręcanie śrub tworzy niezbędne ciśnienie, gumowy mankiet odkształca się szczelnie przy powierzchni rurociągu, zapewniając szczelność złącza.

Luźne połączenie rurowe jest najlepszą opcją z punktu widzenia konserwacji rurociągu. W dowolnym momencie można poluzować śruby, usunąć zacisk i uszkodzić lub wymienić uszkodzony odcinek rury.

Konstrukcja niektórych rowków jest nieco skomplikowana i ma występ na całym obwodzie. W rurociągu w pewnej odległości od złącza powinien znajdować się rowek, a podczas dokowania występ na rowku wchodzi do tego rowka, zapewniając dodatkową wytrzymałość złącza.

Na końcu

Nie można ułożyć rurociągu bez napotykania problemu łączenia poszczególnych sekcji. Będziesz musiał wybrać pomiędzy różnymi opcjami, z których każda ma swoje zalety i wady. Artykuł zawiera krótki przegląd popularnych metod dokowania rurociągów.

Początkujący hydraulik za pomocą tych informacji będzie w stanie określić najlepszą opcję instalacji. Film wideo w tym artykule omawia niektóre typy odłączalnych połączeń.
