Ręczna technika spawania łukowego

09-05-2018
Rury

Posiadanie technik spawania łukowego uważane jest za obowiązkowe dla rzemieślnika, który samodzielnie opanowuje technikę spawania (w tym badanie wszystkich subtelności i cech tego procesu). Ciągłe doskonalenie tych technik pozwoli mu wykonywać różnorodne operacje związane z ulepszeniem domu wiejskiego.

Technologia spawania rur metodą ręcznego spawania łukowego (stosowana, między innymi, podczas pracy z produktami rurowymi) obejmuje szereg subtelności, które wymagają szczególnej uwagi. Podczas ich opanowywania należy zawsze pamiętać, że podczas prac spawalniczych duże znaczenie ma zgodność z wymaganiami GOST, które regulują rodzaj stosowanych elektrod, a także rozróżniają rodzaj spawanych spawów.

Wybór elektrody

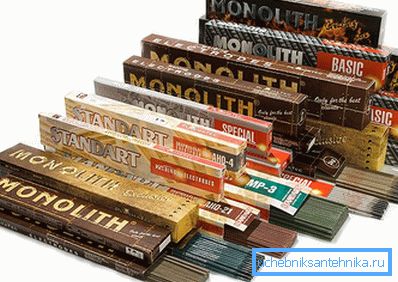

Elektrody

Przede wszystkim technika spawania rur polega na użyciu specjalnych elektrod, które są metalowym prętem ze specjalnym rodzajem powłoki. Funkcjonalnym celem takiej powłoki jest tworzenie podczas spawania warstwy ochronnej o danej strukturze (tak zwany żużel), która zapobiega przedostawaniu się azotu i tlenu z powietrza do szwu.

Różne rodzaje elektrod są zaprojektowane do wykonywania określonego zakresu zadań i, zgodnie z rodzajem materiału ochronnego, są podzielone na następujące klasy:

  • z powłoką celulozową stosowaną do spawania rur o dużej średnicy;
  • elektrody z warstwą rutylową stosowane do tworzenia spoin pachwinowych, a także do przygotowywania tak zwanych haków;
  • w połączeniu (powłoka rutylocelulozowa) stosowana do przygotowania złożonych połączeń spawanych.

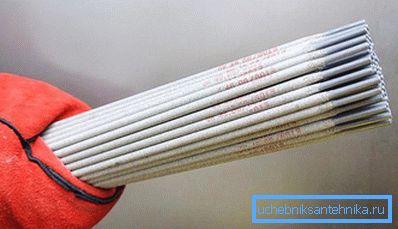

Odpowiednie elektrody są wybrane.

Wybór tego lub innego rodzaju powłoki ochronnej jest ściśle regulowany i zależy od wielu powiązanych czynników (w tym sposobu działania sprzętu spawalniczego). Zwracamy również uwagę, że użycie elektrod, które nie odpowiadają charakterowi wykonywanych prac spawalniczych, znacząco wpływa na jakość wytwarzanych spoin.

Wyposażenie i tryby pracy

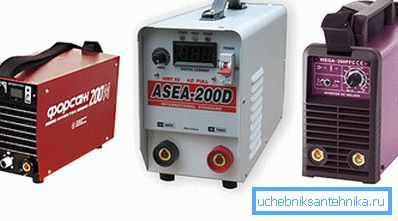

Maszyny spawalnicze o różnej mocy

Do organizacji prac spawalniczych w warunkach domowych (w tym przy układaniu rurociągów) z reguły stosuje się specjalne prostowniki transformatorowe lub ich bardziej złożoną modyfikację - falowniki.

W każdym przypadku spawarka musi mieć kilka trybów pracy, których wybór zależy od rodzaju użytych elektrod oraz od rodzaju i grubości spawanych metali. Jakość spoiny, która decyduje o niezawodności połączenia rur, ostatecznie zależy od wyboru trybu spawania.

Wskazówka! Realizacja trybu spawania zalecanego przez GOST odbywa się poprzez dobór elektrod o wymaganej średnicy i ustawienie optymalnych wartości prądu i napięcia działających w łuku elektrycznym.

Wszystkie dane dotyczące tych parametrów można znaleźć w odpowiednich sekcjach GOST dotyczących spawania wyrobów z rur metalowych o określonej średnicy.

Funkcje spawania łukowego

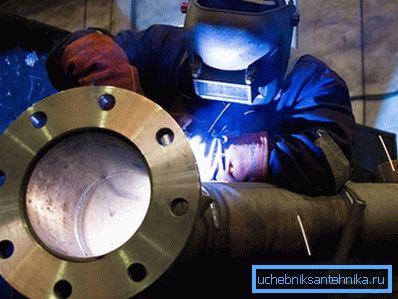

Funkcje spawania łukowego

Istota tego procesu polega na tworzeniu się sprzętu spawalniczego w strefie kontaktu łuku elektrycznego, pod wpływem którego topi się pręt elektrody. W tym przypadku, metalowe krople w warstwie żużla są mieszane ze stopionym materiałem spawanych wykrojów, po czym żużel wydziela się w stanie ciekłym.

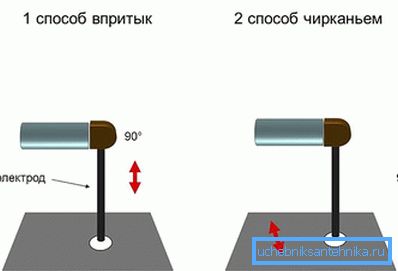

Spawanie łuku spawalniczego

Cechy spawania łukowego przejawiają się w następujących ważnych kwestiach:

  • zapłon łuku roboczego następuje w momencie, gdy koniec elektrody tylko nieznacznie dotyka powierzchni spawanego styku;
  • podczas pracy z produktami rurowymi konieczne jest ścisłe monitorowanie długości łuku, ponieważ rozmiar osłony gazowej chroniącej strefę zgrzewania przed wnikaniem powietrza zależy od tego parametru;
  • w celu równomiernego stopienia metalu wzdłuż szwu, ruch końca elektrody wzdłuż zgrzewanej strefy powinien być tak gładki i jednolity, jak to możliwe;
  • Grubość połączenia metalu na szwie jest określona przez markę wyrobów rurowych i jest regulowana przez lekkie ruchy ślizgowe elektrody z boku na bok podczas spawania całego szwu.

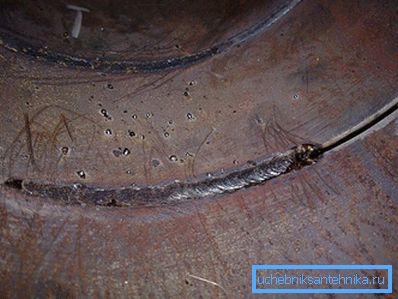

Spawanie wewnątrz rury

Wskazówka! Przy łączeniu grubościennych wykrojów rur o dużej średnicy należy utworzyć zarówno szwy zewnętrzne jak i wewnętrzne.

Procedura spawania

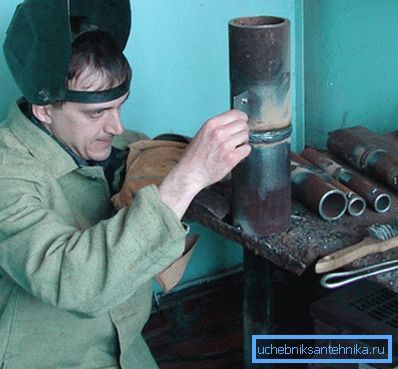

Prace przygotowawcze i spawanie rur

Przed rozpoczęciem spawania należy przeprowadzić wszystkie czynności przygotowawcze przewidziane w przepisach, które obejmują:

  • czyszczenie powierzchni detali z pozostałości brudu i smaru wytworzonych przy użyciu standardowych procedur;
  • wyrównanie rur na skrzyżowaniu w taki czy inny sposób (poprzez układanie pod nimi małych drewnianych prętów o odpowiedniej grubości, na przykład);
  • wybór wymaganego trybu spawania, a także odpowiednie do tych celów elektrody.

Wskazówka! Istnieje kilka sposobów dokowania rur, które różnią się szerokością spawanej strefy, a także rodzajem uzyskiwanego szwu. W przypadku, gdy rozważamy (przy spawaniu rur z rurociągu), zaleca się stosowanie klasycznego połączenia "koniec do końca", który umożliwia wrzenie krawędzi wzdłuż całego obszaru ich połączenia.

Przed rozpoczęciem pracy należy najpierw włączyć spawarkę z dołączonym do niej kablem, wyposażonym w uchwyt elektrody, a następnie zamocować styki uziemienia na przedmiotach.

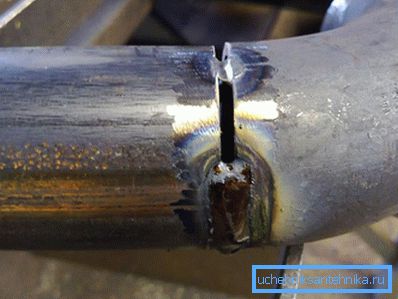

Posiadacze doniczek

Następnie obrabiane są połączone na obwodzie zastosowano kilka spoin krótki (tack) zapewnienie ostatecznego ustalenia ich względnego położenia, po czym będzie można przejść bezpośrednio spawalniczych prowadzonych według pewnych zasad (patrz „Właściwości spawania łukowego”).

W trakcie pracy należy zawsze pamiętać, że połączenia rurowe powinny być spawane w sposób ciągły (bez zatrzymywania) przy równoczesnej kontroli stałości prędkości ruchu elektrody.

Rodzaje spoin

Liczba spawów zastosowanych podczas spawania zależy od grubości ścianki; w tym samym czasie pierwszy (główny) szew jest uważany za podstawowy. Po jego zastosowaniu należy sprawdzić jakość uzyskanego związku, a następnie zbić żużel powstały na powierzchni za pomocą metalowego młota. Zauważ, że ostatni szew powinien być nakładany równomiernie, jak to możliwe.

Sprzęt spawalniczy

Podsumowując, pamiętajmy, że podczas pracy ze sprzętem spawalniczym konieczne jest stosowanie maski ochronnej i specjalnego kombinezonu wykonanego z gęstej tkaniny, która niezawodnie chroni odsłonięte części ciała przed przypadkowym spadnięciem kropli stopionego metalu.
