Rozdzielacz dystrybucyjny do ogrzewania domu

Niezależne niezależne ogrzewanie prywatnego domu jest przydatne, ale tylko wtedy, gdy jest dobrze uregulowane. Czasami zdarza się, że wzięli wysokiej jakości kocioł, a okablowanie zostało poprawnie zlutowane, aw domu nie było wystarczająco dużo ciepła.

Często przyczyną tego irytującego nieporozumienia jest brak kolektora dystrybucyjnego, który można kupić lub zrobić ręcznie, ale nie można racjonalnie rozprowadzać ogrzewania w średnich i dużych domkach.

Po co instalować kolektor?

Mając elementarne wykształcenie techniczne, łatwo jest porównywać proste rzeczy. Średnica dyszy wychodzącej z kotła jest często znacznie mniejsza niż suma średnic rur rozciągających się do każdego punktu. Niektórzy próbują to zrekompensować instalując potężną pompę cyrkulacyjną, ale każdy system ma swoją maksymalną wartość, a jeśli ją zignorujesz, system zawiedzie lub zużycie paliwa gwałtownie wzrośnie.

Aby uczynić to jaśniejszym, spójrzmy na przykład. Wylot większości montowanych na ścianie domowych kotłów gazowych jest?

Załóżmy, że karmi 3 punkty:

1. system grzejników ściennych;
2. pośredni kocioł grzewczy;
3. konturowa, ciepła podłoga.

Rura zasilająca dla każdego punktu ma przekrój 1 cala. Oczywiście, rura w? nie będzie w stanie w pełni zapewnić 3 calowych rur, po prostu nie ma wystarczającej ilości chłodziwa.

Są przypadki, gdy okablowanie grzejnika działa normalnie, ale tylko do momentu włączenia ciepłej podłogi. Następnie grzejniki są lekko ciepłe, a podłoga nie nagrzewa się. Mocniejszy kocioł nie wchodzi w grę, w większości przypadków wystarczy zainstalować rozdzielacz systemu grzewczego.

Urządzenie i zasada działania

Być może już zauważyłeś, że cena dystrybutorów może wahać się dość mocno. Zależy to od wielu czynników, ale zasada działania i ogólne urządzenie urządzenia są takie same we wszystkich modelach.

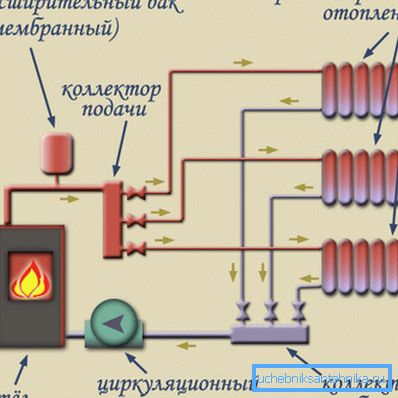

Jak działa kolektor grzewczy

W rzeczywistości dystrybutor jest pośrednim zbiornikiem, w którym chłodziwo jest gromadzone przed uwolnieniem do układu. Jeśli wytłumaczysz to na palcach, wyobraź sobie beczułkę, w której wykonano kilka otworów, a na każdym otworze zainstalowano kran. Teraz możesz regulować przepływ płynu z kranów.

Oczywiście, powiedzieliśmy, że przesadzone, w rzeczywistości zestaw do dystrybucji jest o wiele bardziej złożony. Aby system działał wyraźnie, nie wystarczy jedna pojemność matki z osadzonymi wlotami.

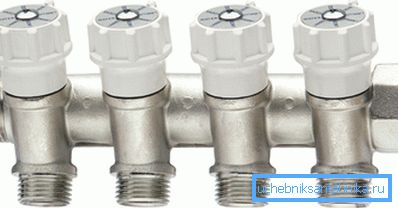

Tutaj również instalowane są zawory regulacyjne, zawory odcinające do odpowietrzania, termometry do sterowania chłodziwa i wskaźniki ciśnienia. W poważnych instalacjach, oprócz ogólnej pompy cyrkulacyjnej, można zainstalować oddzielną pompę na każdym odgałęzieniu.

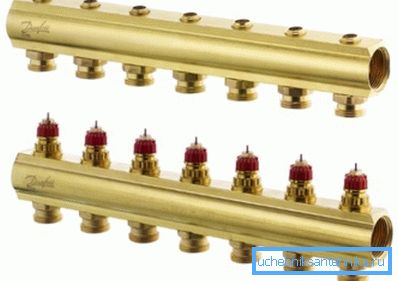

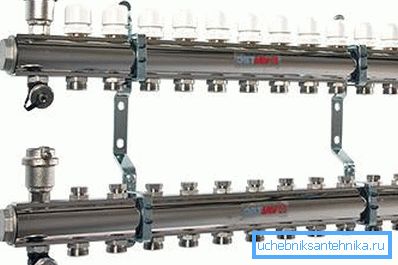

Ponadto pełnoprawny kolektor składa się z co najmniej 2 zbiorników. Jeden grzebień odpowiada za przepływ płynu chłodzącego, drugi za funkcję kontroli powrotu. W rezultacie możliwe jest dostosowanie natężenia przepływu chłodziwa dla każdego odgałęzienia, a w razie potrzeby odgałęzienie może być całkowicie wyłączone.

Dwa rodzaje zaworów

Współcześni dystrybutorzy są tradycyjnie podzieleni na 2 główne typy, różnią się przede wszystkim celami, a także rozmiarami.

Pierwsza kategoria urządzeń przeznaczona jest do montażu wydajnych systemów grzewczych w dość dużych budynkach. Taki rozdzielacz systemu ogrzewania jest zainstalowany w kotłowni i ma 2 grzebienie objętościowe, których przekrój może zaczynać się od 100 mm i więcej.

Dodatkowa pompa cyrkulacyjna dla systemu ogrzewania jest zainstalowana na każdej dyszy grzebieni doprowadzającej, oprócz zaworu odcinającego. Rura powrotna z reguły jest zakończona tylko zaworami odcinającymi. Charakterystyczną cechą takich systemów jest obecność tak zwanych strzał hydraulicznych.

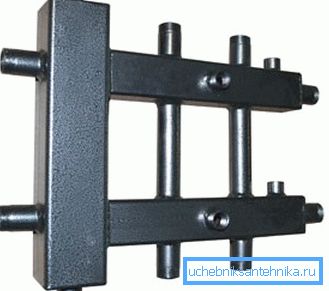

Hydroarrow umożliwia bardziej płynne, bez nagłych spadków, rozprowadzanie chłodziwa między różnymi obiegami grzewczymi. To proste, jest to rura o dużej średnicy z kilkoma odprowadzeniami. Instrukcja instalacji również nie stwarza trudności, w rzeczywistości pomiędzy grzebieniami zasilania i powrotu umieszczone jest zwarcie.

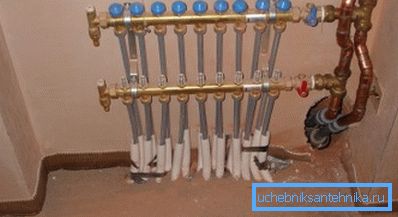

Drugi typ to system lokalny przeznaczony do ogrzewania niewielkiej przestrzeni, pojedynczego pomieszczenia lub bloku. Zasadniczo wyposażenie obwodów nie jest inne. Podobnie jak w pierwszym przypadku, zainstalowane są 2 grzebienie, podawanie i rewers.

Ale jeśli rozdzielacze do kotłowni są zaprojektowane, aby całkowicie zastąpić zimny płyn gorącym, to lokalne urządzenia tylko mieszają ciepłą i zimną wodę i uruchamiają ją w systemie.

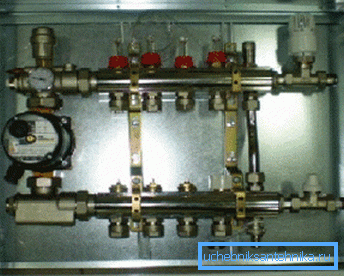

Funkcja strzałek hydraulicznych wykonywana jest często przez dodatkową pompę cyrkulacyjną. Z powodu różnicy temperatur, w pracy wychwytuje ciepłą wodę i mieszając ją z zimną wodą, wprowadza ją do systemu. Na pierwszy rzut oka cała konstrukcja może wydawać się niepotrzebnie skomplikowana, ale jest to konstrukcja, która pozwala na optymalną dystrybucję ciepła w domu.

Ważne: Powyższy projekt jest przeznaczony dla dużych systemów. W przypadku niewielkiego domku trudności te są niepotrzebne, istnieje tylko jeden system lokalny obejmujący 3-5 oddziałów.

Porady dotyczące samodzielnego składania

Rozdzielczy kolektor podgrzewa swoje własne dłonie, aby łatwo je zebrać. Jak już zrozumiałeś, sam projekt jest dość prosty i prosty.

Całe pytanie brzmi, ile dodatkowych funkcji chcesz zainstalować w swoim systemie.

• Jeśli mówimy o rozdzielaczu przeznaczonym do instalacji w kotłowni, wówczas konstrukcje te powinny być zaprojektowane dla stałej, wystarczająco wysokiej temperatury i ciśnienia.. Wytrzymać takie testy może tylko metal. Dlatego do projektowania takich systemów potrzebne będzie spawanie elektryczne i możliwość gotowania w sposób naturalny.

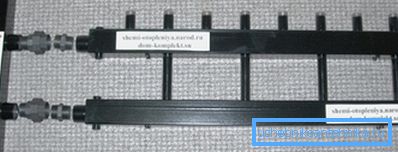

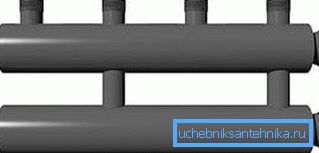

• Konfiguracja samej sondy macierzystej, na której będą opierały się wyjścia do systemu, nie ma większego znaczenia. Ale z doświadczenia możemy polecić stosowanie rur o przekroju kwadratowym lub prostokątnym. Można również użyć rundy, ale trudniej je oznaczyć i ugotować.
• Lokalny system nie ma tak surowych wymagań, więc można go zmontować z bardziej przystępnych cenowo materiałów.. W tej chwili rury i kształtki z polipropylenu najlepiej nadają się do samodzielnego montażu w warunkach rzemieślniczych. Można wypożyczyć żelazko, nożyczki można kupić, a instrukcje instalacji są dostępne dla wszystkich.

• Należy rozpocząć od produkcji strzał hydraulicznych. Jak wspomniano wcześniej, do tego nadaje się zwykła rura, której średnica przekracza 3-krotność średnicy roboczej rury, zatkanej z obu stron. Na igle hydraulicznej wytwarza się 5 punktów, pierwszy z góry do odpowietrzania, dwa kolejne służą do podłączenia kotła. Pozostała para służy do połączenia matryc.

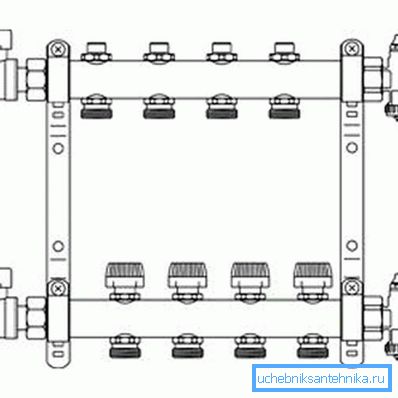

• Dystrybucyjne grzebienie wyjściowe i powrotne są absolutnie identyczne.. Jedyną różnicą może być położenie dysz. Jeśli w obydwu grzebieniach rury przesuwają się w górę lub w dół, lepiej jest układać je w szachownicę. Mówiąc prosto, szpilki górnego grzebienia muszą zostać przesunięte o połowę przęsła w stosunku do dolnej struktury. Więc wygodniej będzie podłączyć rury.

Wskazówka: jeśli masz dobry zestaw narzędzi, wielkie pragnienie i złote ręce, to lutowanie rozdzielacza ogrzewania własnymi rękami nie jest trudne. Ale często o wiele bardziej opłaca się i szybciej jest kupować wszystkie detale konstrukcji oddzielnie i montować je na miejscu, będzie to o wiele tańsze niż montaż zespołu jako zespołu.

Na filmie można znaleźć pełniejsze informacje na temat kolektorów grzewczych.

Wniosek

Przed zakupem lub zaprojektowaniem urządzenia własnymi rękami, należy obliczyć charakterystykę systemu dla konkretnego pomieszczenia. Kolekcjoner, wykonany z rezerwą, nie spowoduje szkód, ale jeśli popełnisz błąd w mniejszym kierunku, wszystkie prace zostaną wykonane na próżno. Dlatego też, jeśli jesteś daleko od inżynierii cieplnej, lepiej zlecić obliczenia profesjonalistom, cena takich usług nie jest duża, ale błąd może kosztować więcej.
