Rozmiary rur z tworzyw sztucznych do ścieków: gost i
Jakie rozmiary rur kanalizacyjnych z tworzyw sztucznych są określone w obowiązujących przepisach? W jakim celu używa się rur o różnych rozmiarach? Który z tworzyw oferowanych przez współczesny rynek jest lepszy?
Zrozummy to.
Rodzaje tworzyw sztucznych
Na początek, czym właściwie są plastikowe rury do kanalizacji.
Lista jest niewielka:
- Nieplastyfikowany polichlorek winylu (NPVH, częściej - tylko PCW) - niewątpliwy lider pod względem produkcji;
- Nieco mniej można znaleźć w sprzedaży ścieków z polipropylenu;
- Polietylen jest outsiderem: nie każdy sklep Ci go zaoferuje.
Jak ceny tych materiałów? Weźmy jako próbkę bardzo działającą rurkę o długości 2 metrów i średnicy 110 mm.
Materiał | Koszt |
Polipropylen | 270 rubli |
PVC | 250 rubli |
Polietylen | 320 rubli |
Nuance: porównanie nie jest całkowicie poprawne. Rury biorące w nim udział różnią się grubością ścianki, co wpływa na koszt produkcji.
Jaka jest praktyczna różnica między różnymi tworzywami sztucznymi?
Którą powinienem wybrać, instalując ścieki własnymi rękami?
- Polipropylen jest bardziej odporny na zużycie, trudniejszy i przy równej grubości ścianki ma większą sztywność pierścienia niż konkurencyjne rozwiązania.
- Polietylen jest bardziej elastyczny i doskonale tłumi wibracje akustyczne. Łamanie takiej rury jest prawie niemożliwe; zakręty są dopuszczalne podczas instalacji, destrukcyjne dla innych tworzyw sztucznych. Minusem jest niższa odporność na wysokie temperatury.
Dokumenty regulacyjne
Teraz zobaczmy, jakie długości i średnice rur kanalizacyjnych są określone w aktualnych dokumentach regulacyjnych.

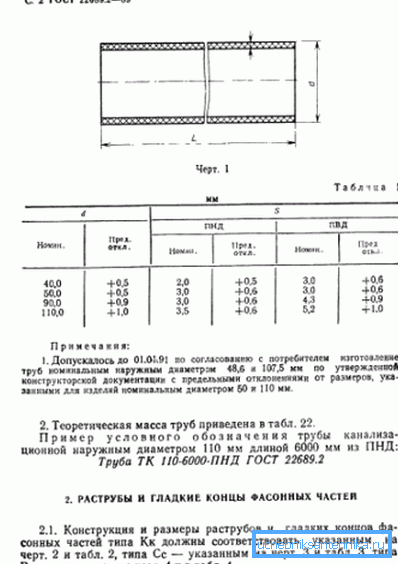

GOST 22689.2-89
Ten GOST produkuje rury i kształtki z polietylenu.
My, oczywiście, jesteśmy zainteresowani głównie rozmiarem.
- Rury są dostępne w prostych długościach 8, 6, 5,5, 3 i 2 metry.
- Grubość ścianki waha się od 2 do 5,2 milimetra.
- Stół o średnicy rur z tworzywa sztucznego, szczerze mówiąc, nie uderza z dużym wyborem. Dostępne są cztery rozmiary: 40, 50, 90 i 110 milimetrów.
TU 4926-002-88742502-00
Produkty z polipropylenu nie są wytwarzane zgodnie z GOST, ale według specyfikacji. Co mówią obecne JT?
Lista możliwych długości prostych odcinków wyda nam się znajoma: 8, 6, 5,5, 3 i 2 metry.
Jednakże: w koordynacji z klientem możliwe jest wykonanie rur o innej długości. Wartości minimalne i maksymalne nie są ograniczone, ale zdrowy rozsądek nakazuje, że transport wszelkich odcinków o długości przekraczającej 12 metrów jest wyjątkowo niewygodny.
Średnice plastikowych rur kanalizacyjnych i grubość ich ścian mogą przyjmować następujące wartości:
Średnica, mm | Grubość ściany mm |
50 | 3.0 |
110 | 3.5 |
150 | 5.4 |
PVC
W przypadku PVC sytuacja jest dość komiczna.
Jako dokument regulacyjny regulujący produkcję, sprzedawcy wskazują:
- GOST 1898-2001, żadne oznaki nie były swobodnie dostępne. Nie, autor nie twierdzi, że ten standard nie istnieje; ale nie ma też jednego certyfikatu zgodności na stronach internetowych producentów i sprzedawców.
- GOST R 51613-2000 w odniesieniu do rur ciśnieniowych. Oczywiście nic nie stoi na przeszkodzie, aby użyć rury ciśnieniowej z przyłączem kielichowym do ścieków o swobodnym przepływie; jednak towary wyprodukowane zgodnie z tym standardem będą oczywiście droższe: większa wytrzymałość oznacza większą grubość ścianki.
- Ponadto, departamentalne normy budowlane VSN 48-96 podają wymiary plastikowych rur kanalizacyjnych dla wewnętrznych sieci inżynieryjnych budynków mieszkalnych i publicznych.. Na szczęście przynajmniej w tym dokumencie wymieniono prawdziwe, oryginalne rury bezciśnieniowe w kształcie dzwonka z NPVH.
Przeanalizujmy dokumenty.
GOST R 51613-2000
- Rury produkowane są w prostych długościach od 4 do 12 metrów z wielokrotnością 0,25 m (4,0, 4,25, 4,50 itd.).
- Grubość ścianki waha się od 1,5 do 23,2 mm.
- Średnica może przyjmować wartości od 10 do 315 mm. Występują wartości 50, 90, 110, 150 i 200 mm, co wskazuje, że rury są zgodne z kształtkami rurowymi dla ścieków o swobodnym przepływie.
BCH 48-96
Podczas studiowania tego dokumentu czekamy na kolejną niespodziankę. Zawiera, między innymi, instrukcję zakupową polecającą produkty bardzo specyficznego producenta - OAO NPO Plastic. Lista rozmiarów nie opisuje wymagań dla produkowanych produktów, ale. zakres przedmiotów do nabycia.
Cóż, i ten chleb.
Podajemy te informacje w całości, bez rachunków:
- Długości rur i dysz wynoszą 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 i 5240. mm Sądząc po rozmiarze, mówimy o zamawianiu kilku bardzo konkretnych projektów domów.
- Zastosowana średnica rur z tworzyw sztucznych do ścieków jest dość tradycyjna dla sieci wewnętrznych - 50, 90 i 110 milimetrów.
Tymczasem w prawdziwym świecie
Drogi Czytelniku, jesteś zdezorientowany? Pozwólcie, że uwolnię was z niewoli iluzji i zaznajamcie z prawdziwym asortymentem pary firm specjalizujących się w produkcji ścieków.
Oto gama produktów wytwarzanych przez spółki AquaMaster Group z nieplastyfikowanego polichlorku winylu.
Średnica, mm | Grubość ściany mm | ||
Płuca | Średnia | Ciężki | |
110 | - | - | 3.2 |
160 | 3.2 | 4.0 | 4.7 |
200 | 3.9 | 4.9 | 5.9 |
250 | 4.9 | 6.2 | 7.3 |
315 | 6.2 | 7.7 | 9.2 |
400 | 7.9 | 9.8 | 11.7 |
500 | 9.8 | 12.3 | 14.6 |
Ale lista średnic rur polietylenowych Korsis Plus, stosowanych w budowie kanałów:
- 1200,
- 1400
- 1600,
- 2000,
- 2200,
- 2600 mm.
Co ciekawe: struktura tych rur jest zupełnie inna niż zwykle dla nas. Wystarczy powiedzieć, że są one dwuwarstwowe, z falistymi zewnętrznymi i gładkimi warstwami wewnętrznymi.
Obszary zastosowania
Na koniec, dowiedzmy się, gdzie są używane kanały o różnych średnicach.
Średnica 50 mm służy do łączenia wszystkich urządzeń sanitarnych, z wyjątkiem toalety. Ponadto w domach niektórych projektów zamontowano rurki spustowe w tej średnicy.
90 mm są używane przy podłączaniu niektórych typów muszli klozetowych (przede wszystkim - montaż podtynkowy).
110 mm - najbardziej popularny rozmiar standardowy: od podłączenia muszli klozetowej do układania pionów, a nawet łóżek z desek łączących kilka pionów.
150-200 mm stosowany przy układaniu zwodów do studni w budynkach mieszkalnych.
250 - 600 mm - rury łączące studnie ścieków.
600 i wyżej - kolektory zbierające ścieki z całych obszarów.
Wniosek
Mamy nadzieję, że nasz wgląd w mroczne sekrety istniejących dokumentów regulacyjnych i ich złożony związek z rzeczywistą produkcją będzie przydatny dla czytelnika. Jak zwykle, dodatkowe informacje można znaleźć w wideo w tym artykule.
Sukcesy!
