Rozmiary rur z tworzyw sztucznych zgodnie z obowiązującymi

Według jakich dokumentów regulacyjnych produkowane są rury polimerowe? Jakiego rodzaju plastiku używano do ich produkcji? Na koniec, jakie średnice rur z tworzyw sztucznych zapewniają obecne rosyjskie normy? Spróbujmy odpowiedzieć na te pytania.

Lista

Najpierw przyjrzyjmy się liście materiałów.

• Polichlorek winylu jest stosowany do wytwarzania ścieków o ciśnieniu i swobodzie przepływu. Rury wodociągowe z tego polimeru nie rozprzestrzeniają się szeroko ze względu na połączenie kruchości i niskiej (nie więcej niż 60 ° C) temperatury pracy.
• Polietylen służy przede wszystkim do montażu przewodów ciśnieniowych zasilających zimną wodą. Ograniczenia temperaturowe dla tego polimeru są jeszcze trudniejsze niż dla PVC: polietylen zaczyna mięknąć na 45-50 stopni.

Zwróć uwagę! Rury z tworzyw sztucznych o dużej średnicy stosowane jako kanały są w większości takie same z polietylenu.

• Polipropylen natomiast jest bardzo odporny na ciepło. Zakres temperatur pracy do +95 ° C pozwala na wykorzystanie go do ogrzewania i dostarczania ciepłej wody. Oprócz rurociągów ciśnieniowych tworzywo sztuczne jest wykorzystywane do budowy systemów kanalizacyjnych.
• Usieciowany polietylen jest również stosowany do tych celów: tworzenie wiązań poprzecznych między cząsteczkami polimeru radykalnie zmienia jego właściwości fizyczne.. Cena materiału jest oczywiście wyższa niż w przypadku zwykłego polietylenu.

Standardy

Tabela średnic rur z tworzyw sztucznych przeznaczonych do rur wodociągowych, systemów grzewczych, ścieków ciśnieniowych itp. Znajduje się w GOST 52134-2003.

Ale z drenażem grawitacyjnym sytuacja jest o wiele przyjemniejsza: rosyjskie normy regulują zasięg tylko dla polietylenu, a GOST 22689.1-89 zapewnia trzy rozmiary - 50, 90 i 110 mm. Rury bezciśnieniowe z PCW i polipropylenu są produkowane zgodnie z warunkami technicznymi i na podstawie umów zawartych z klientami.

Wróćmy do GOST 52134-2003. Zgodnie z dokumentem znakowanie rur z tworzyw sztucznych dla rurociągów ciśnieniowych może obejmować:

• Maksymalne dopuszczalne ciśnienie robocze w temperaturze 20 ° C. Jest oznaczona literami PN i wskazana w atmosferach.
• Parametr SDR określający stosunek średnicy zewnętrznej do grubości ściany. Im wyższa wartość, tym mniejsza wytrzymałość na rozciąganie rurociągu.
• Zewnętrzna średnica i grubość ścianki.
• Wskazanie materiału, z którego wykonany jest produkt. Z reguły stosowana jest następująca notacja:

Zwróć uwagę! Jest to niekompletna lista materiałów opisanych w standardzie. Celowo pomijamy egzotyki, takie jak chlorowany polichlorek winylu lub polibuten - tylko dlatego, że szanse na ich spełnienie w sklepie z narzędziami mają tendencję do zera.

Więc przejdźmy do rozmiaru. Niestety, będziemy musieli tylko zdefiniować ich granice i nie dostarczyć kompletnej listy.

Polichlorek winylu

Minimalna średnica określona w normie PVC-U wynosi 12 milimetrów. Maksimum - 1000. Grubość ścianki wynosi od 1,5 do 30,6 mm.

Zwróć uwagę! Asortyment podany w standardzie nie oznacza, że ​​wszystkie produkty obecne na rynku rosyjskim będą dokładnie odpowiadały wskazanym w nim rozmiarom. Nie tylko wiele konkretnych produktów jest wytwarzanych zgodnie ze specyfikacjami, nie należy także zapominać o imporcie. Na przykład dokument z plastikową rurą o średnicy 70 mm nie jest dostarczany; jednak oferują go chińscy dostawcy.

Polietylen

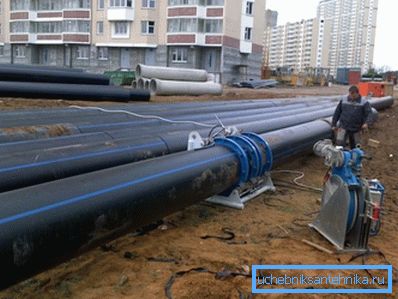

Jak już wspomniano, ten polimer jest masowo stosowany do budowy sieci wodociągowej.

Oprócz właściwości dielektrycznych i wyjątkowej odporności na agresywne media, polietylen jest wygodny, ponieważ zachowuje swoją elastyczność w niskich temperaturach. Ruch naziemny, tworzenie się bloku lodowego w rurociągu i inne problemy, śmiertelne dla stali i żeliwa, w tym przypadku spowoduje jedynie tymczasowe odkształcenie z powrotem do poprzednich wymiarów i geometrii po wyeliminowaniu czynnika, który go powoduje.

A co z rozmiarem?

• Minimalna średnica wynosi 16 mm. Maksymalna to 1600.
• Grubość ścianki wynosi od 2 do 61,5 mm.

Polipropylen

Minimalna średnica zewnętrzna ma plastikową rurkę o średnicy 10 mm. Maksymalny rozmiar wynosi ponownie 1600. Grubość ściany wynosi od 1,3 do 61,2 mm.

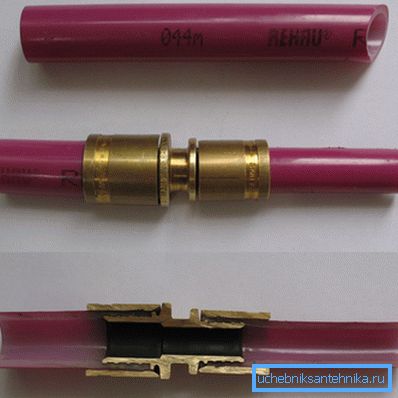

Usieciowany polietylen

Średnica waha się od 10 do 250 milimetrów, ścianki mogą mieć grubość od 1,3 do 34 mm.

Obszary zastosowania

A teraz wróćmy do bardziej praktycznego obszaru. Jakich rozmiarów powinieneś używać przy budowie własnego systemu zaopatrzenia w wodę, ogrzewania lub kanalizacji?

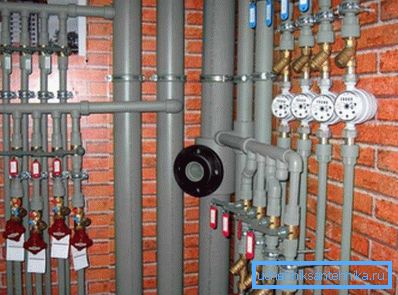

Zaopatrzenie w wodę, ogrzewanie

• Rura z tworzywa sztucznego 16 mm służy do podłączenia jednego do trzech elementów hydraulicznych (kranów, kabin prysznicowych, muszli klozetowych itp.). Może być również stosowany do układania w ciepłej podłodze (jak zwykle jest to polietylen usieciowany) lub do ogrzewania przewodów kolektora.

• 20 mm wystarczy do rozprowadzenia wody w całym domu z 4-6 instalacjami hydraulicznymi i do obsługi instalacji grzewczej z wymuszoną cyrkulacją, obsługując dom o powierzchni do 100 m2.
• 25 mm są używane jako piony do ogrzewania i zaopatrzenia w wodę w domach o wysokości nie większej niż 5.
• Średnica 32 mm jest typowa dla pionów w budynkach wysokich budynków oraz dla rozlewu wody i ogrzewania z niewielką liczbą mieszkań.
• 40 mm - butelkowane w budynku mieszkalnym lub w domku z grawitacyjnym (grawitacyjnym) systemem grzewczym.

Ścieki

W przypadku bezciśnieniowych systemów kanalizacyjnych charakterystyczny jest następujący rozkład wielkości:

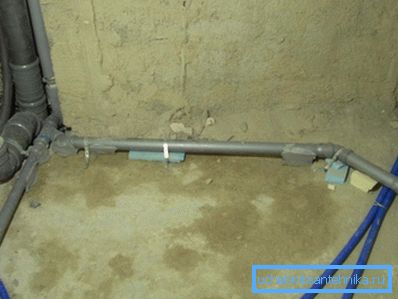

• Rura z tworzywa sztucznego 50 mm służy do podłączenia 2 - 3 zlewów, zlewów, pryszniców itp. Krótko mówiąc, wszelkie instalacje hydrauliczne, z wyjątkiem muszli klozetowych.

Ważne: do łączenia jednocześnie używanych wanien i natrysków stosuje się rurę z tworzywa sztucznego 75 mm i więcej. Jaki jest powód instrukcji? Z tym, że po spuszczeniu wody z wanny wypełni się 50 mm kanał ściekowy; normalny odpływ z prysznica nie będzie omawiany.

• Rura z tworzywa sztucznego 90 mm jest używana stosunkowo rzadko, głównie - do łączenia instalacji muszli klozetowych. Ale w przeciwieństwie do tego, 110-mm jest bardzo pożądane: ta średnica służy do podłączenia toalety, pionów i desek dachowych (poziome gałęzie łączące piony).

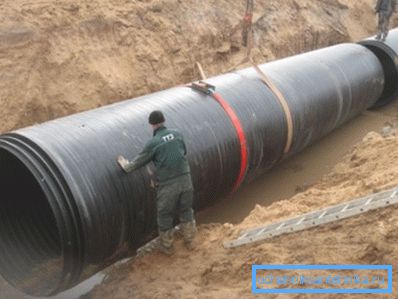

• 150 - 600 mm są stosowane jako wylot odwiertu i do transportu ścieków między studzienkami.
• Średnica 600 mm jest typowa dla kolektorów, które łączą dreny całego obszaru miasta.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi wybrać optymalne rozwiązanie do instalacji komunikacji w swoim domu lub mieszkaniu.

Jak zawsze, film w tym artykule oferuje dodatkowe informacje. Sukcesy!
