Rura 09g2s: używane surowce, technologia produkcji,
Jakiego rodzaju stali jest 09g2s? Jaki jest jego skład? Czym jest i według jakich standardów jest rura wykonana z tej stali - powiedzmy, rury 219-8 09g2s? Jaka jest technologia wytwarzania tych produktów? Spróbujmy znaleźć odpowiedzi.
Stal 09g2s
Jest to nazwa niskostopowej stali konstrukcyjnej do spawanych konstrukcji stalowych. Zakres temperatur pracy wynosi od -70 do + 425С, co umożliwia wykorzystanie tego materiału, między innymi, w najtrudniejszych strefach klimatycznych, a także w transporcie gazów i cieczy o wysokiej temperaturze.
Całkowity skład chemiczny jest następujący:
Element układu okresowego | Treść% |
C | 0,12 lub mniej |
Si | 0,5 - 0,8 |
Mn | 1.3 - 1.8 |
Ni | 0,3 i mniej |
S | 0,04 i mniej |
P | 0,035 i mniej |
Cr | 0,3 i mniej |
N | 0,008 i mniej |
Cu | 0,3 i mniej |
Jako | 0,08 i mniej |
Fe | 96 - 97 |
Co ciekawe: w systemie nazewnictwa przyjętym w Federacji Rosyjskiej nazwa gatunku stali wskazuje ilość węgla w 0,09%, a nie maksymalną dopuszczalną 0,12. Pozostałe symbole oznaczają mangan (do 2%) i krzem (mniej niż 1%).
Co jeszcze możesz powiedzieć o tej marce:
- Jest silniejszy niż większość stali., którego cena jest na tym samym poziomie (około 25 000 rubli za tonę).
- Wysoka lepkość, związane z niewielką ilością węgla, utrzymuje się nawet w silnych mrozach.
- Co jest szczególnie przydatne - podczas spawania nie ma stwardnienia ani przegrzania, wpływające na właściwości plastiku. (Zobacz także artykuł Rura spoiny: Funkcje.)

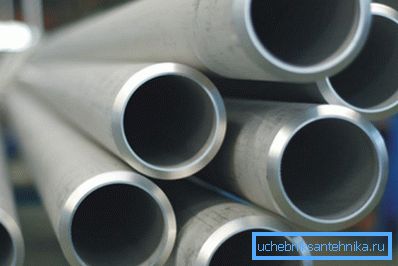

Rury
Jakie rury ze stali 09g2 można znaleźć w sprzedaży? Ponieważ mamy do czynienia z wyjątkowo mocnym metalem, logiczne jest założenie, że taka jakość będzie popytem. I faktycznie: stal jest poszukiwana przede wszystkim w produkcji rur bez szwu.
Powody są całkiem jasne: podłużna spoina elektryczna zawsze będzie słabym punktem rurociągu. Tam, gdzie wymagana jest specjalna odporność na ciśnienie hydrauliczne, próbują się go pozbyć.
Do czego służą rury bez szwu? Oczywiste jest, że dla instalacji domowych instalacji wodociągowych własnymi rękami ich siła jest nieco zbędna: priorytetowym obszarem zastosowania są rurociągi wysokiego ciśnienia o różnych celach. Tak więc, rura 168x14 St 09g2s o grubości ściany wynoszącej 14 milimetrów jest zaprojektowana dla ciśnienia roboczego ponad 11 MPa (100 atmosfer).
Technologia produkcji
Współczesny przemysł produkuje bezszwowe rury stalowe na dwa główne sposoby - odkształcenia na gorąco i na zimno. Co to oznacza w praktyce? Krótko opisujemy główne etapy produkcji.
Gorące odkształcenie
- Stała cylindryczna sztabka (pręt) jest umieszczana w piecu, gdzie jest podgrzewana do temperatury, w której stal staje się plastyczna.
- W młynie przekłuwającym rura zamienia się w wydrążony cylinder - tuleję.
- Trzpień powleczony żaroodpornymi smarami jest wprowadzany do tulei, tworząc jej wewnętrzną średnicę.
- Po ponownym ogrzaniu rękaw jest nawijany na trzpień, stopniowo zmniejszając jego rolki średnicy.
- Kalibrowana i chłodzona sztabka po usunięciu trzpienia jest cięta na kawałki o pożądanej długości, przechodzi kontrolę jakości i wysyłana do magazynu wyrobów gotowych.
Zimne odkształcenie
Podstawową różnicą w tej technologii jest to, że po przebijaniu wkładka ochładza się i ulega odkształceniu w temperaturze znacznie poniżej punktu rekrystalizacji stali.
Ważne: po rolkach obrabiany materiał odpuszcza (ogrzewanie, a następnie powolne chłodzenie). W ten sposób usuwa się wewnętrzne naprężenia podczas procesu odkształcania, co pozytywnie wpływa na ciągliwość i końcową wytrzymałość produktów.
Profilowanie
Bezszwowa rura profilowa - kwadratowa lub okrągła - jest uzyskiwana z tego samego okrągłego kęsa, ponownie, poprzez odkształcenie w rolkach przy wstępnym ogrzewaniu lub późniejszej obróbce cieplnej.
Asortyment
Jakie rozmiary rur można znaleźć w sprzedaży? Stół z szeregu rur walcowanych na gorąco znajduje się w GOST 8732-78, zdeformowany na zimno - w GOST 9734-75. W przypadku produktów profilowych obowiązują ich własne standardy: kwadratowy asortyment można znaleźć w GOST 8639-82, prostokątny - w GOST 8645-68.
Hot rolled
Według GOST 8732-78 zapewnia następujący zakres rozmiarów:
- Średnica - od 20 do 530 mm.
Uwaga: w uzgodnieniu z klientem można wykonać produkty o średnicy 550 mm.
- Grubość ścianki - od 2,5 do 75 mm.
Oprócz listy rozmiarów, norma zawiera instrukcje dla producentów dotyczące tolerancji granicznych:
Średnica zewnętrzna, mm | Limit odchylenia | |
Normalna dokładność | Zwiększona dokładność | |
50 lub mniej | 0,5 mm | 0,5 mm |
50 do 219 | 1% | 0,8% |
Powyżej 219 | 1,25% | 1% |
Kształtowany na zimno
Według GOST 8734-75, rury walcowane na zimno mają nieco inny zakres rozmiarów.
- Minimalna średnica zewnętrzna wynosi 5 mm, a maksymalna 250.
- Grubość ścianki - od 0,3 do 24 mm.
Istniejące tolerancje:
- W przypadku średnicy zewnętrznej do 10 mm dopuszczalne jest odchylenie nie większe niż 0,15 mm.
- Do 10-30 - 0,30 mm.
- Dla 30-50 - 0,4 mm.
- Przy przekroju większym niż 50 mm odchylenie nie powinno przekraczać 0,8% wartości nominalnej.
Prostokątny
Rozmiary w zakresie od 15x10 do 180x150; Ponadto standard zapewnia specjalne rozmiary - do 230 x 100. Grubość ścianki - od 1 do 12 (dla produktów o specjalnych rozmiarach - do 20) mm.
Kwadrat
Tutaj minimalny rozmiar wynosi 10 mm przy ścianie milimetrowej. Maksymalnie - 180 przy grubości ściany 14 mm.
Wniosek
Mamy nadzieję, że udało nam się zaspokoić ciekawość czytelnika w zakresie znajomości raczej egzotycznych rodzajów produktów z rur. Jak zawsze, film w tym artykule oferuje dodatkowe informacje. Sukcesy!
