Rura 40x40: jak wybrać kęsy do mocnej konstrukcji metalowej

Jedną z odmian kształtowanych rur jest rurka kwadratowa o wymiarach 40x40. W zależności od przeznaczenia i zakresu zastosowania produkty te mają różne cechy techniczne, w szczególności grubość i wagę. Instrukcje podane w artykule pomogą początkującym rzemieślnikom, którzy chcą wykonać tę metalową konstrukcję własnymi rękami, aby wybrać model, którego potrzebują z całego dostępnego asortymentu.

Specyfikacje techniczne

Ogólny opis

Rury 40-40: 2 mm i większa grubość, w przeciwieństwie do okrągłych odmian tych produktów, nie są wykorzystywane do układania rur wodociągowych, systemów grzewczych i podobnych sieci inżynieryjnych.

Główną sferą jego zastosowania jest montaż konstrukcji metalowych, a także zastosowanie jako głównego elementu podtrzymującego w budowie różnych budynków.

Kształtowany produkt ma następujące cechy konstrukcyjne, które odróżniają go od okrągłych rur i pełnych walców metalowych:

• wewnętrzna pusta przestrzeń;
• usztywniacze

Dzięki temu rura o grubości 40-40 4 i 5 mm ma następujące niepodważalne zalety:

1. Wysoka odporność na zginanie.
2. Dobra odporność.
3. Niska waga (na przykład waga 1 metra rury 40x40x2 jest kilka razy mniejsza niż masa pełnego ciała podobnej wielkości).

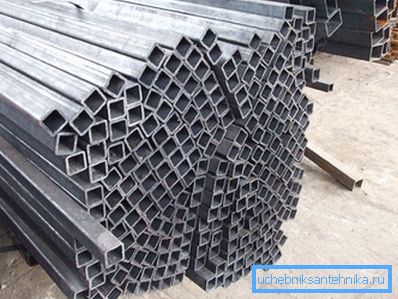

Ze względu na wymienione powyżej cechy możliwe jest znaczne zmniejszenie zużycia metalu przez konstrukcje bez zmniejszania wytrzymałości. Dzięki temu możliwe jest budowanie bardziej złożonych i wyższych budynków na mniej masywnym fundamencie.

Zwróć uwagę! Ze względu na to, że do wytworzenia rury profilowej stosuje się mniejszą ilość materiału początkowego, cena gotowego produktu jest również niższa niż w przypadku podobnych pełnych części.

Jako surowce stosuje się zwykle stal różnych gatunków, która różni się pod względem wytrzymałości.

Rury 40-40 o grubości 3-5 milimetrów wytwarzane są za pomocą następujących technologii:

• poprzez zwijanie gorących kęsów przez walcownię;
• przez wytłoczenie blachy stalowej i późniejsze zgrzewanie spoiny wzdłużnej.

Parametry wagowe

Aby poprawnie obliczyć wytrzymałość i inne niezbędne parametry inżynieryjne przyszłej konstrukcji metalowej, trzeba dokładnie znać masę poszczególnych jej elementów.

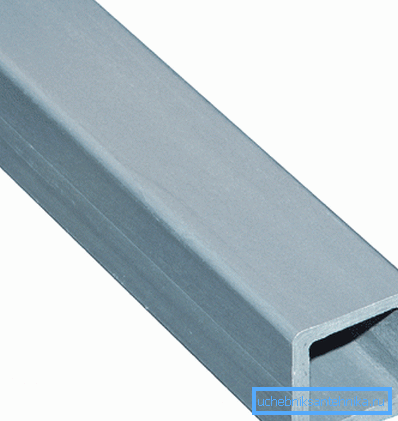

W końcu waga 1 metra rury 40x40x3 mm może znacznie różnić się od podobnego parametru w produkcie o grubszej lub cieńszej ścianie, co będzie wymagać zmian w przygotowywanym projekcie architektonicznym.

Na przykład:

• waga produktu 40x40x1 - 1,21 kg (jeden metr bieżący);
• waga rury 40x40x2 - 2,33 kg;
• waga rury 40x40x3 - 3,36 kg;
• waga rury 40x40x4 - 4,3 kg;
• masa części 40x40x5 - 5,16 kg;
• waga części to 40x40x6 - 5,92 kg.

Zwróć uwagę! Długość produktów nie jest regulowana żadnymi kodami budowlanymi i zależy od producenta. Większość producentów oferuje usługę cięcia profili rurowych na odcinki o pożądanej długości, co ułatwia ich transport, przechowywanie i instalację.

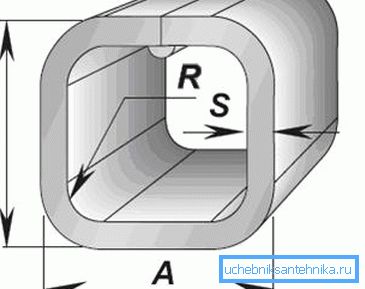

Standardy i specyfikacje państwowe

Właściwości i właściwości konsumenta rur profilowych są wyraźnie regulowane przez normy państwowe i specyfikacje techniczne, ustalone odpowiednimi dokumentami, których muszą przestrzegać wszyscy producenci.

Na przykład masa rury 40-40-2 produkowanej przez stowarzyszenie produkcji Severstal i masa produktu wytwarzanego przez Hutę Samarską nie powinny się różnić.

Pozwala to użytkownikowi końcowemu łączyć te lub inne produkty w jedną metalową strukturę bez dodatkowej kontroli i weryfikacji cech każdego z nich.

Możesz nauczyć się tych lub innych parametrów, analizując następujące wskazówki:

• TU 14-2P-328-97 - do stalowych rur giętych z elektrycznym spawem;
• TU 14-157-95-2007 - do rur stalowych ocynkowanych o kwadratowym i prostokątnym przekroju, wytwarzanych za pomocą spawania elektrycznego;
• TU 14-105-737-2004 - do kształtowanych rur spawanych elektrycznie ze stali węglowej lub niskostopowej, które są stosowane w różnych gałęziach przemysłu i produkcji mebli.

Różnice między rurami według GOST i TU

Standardowa profilowa kwadratowa sekcja rurowa o wymiarach 40x40 mm, niezależnie od grubości ściany, wykonana jest ze zwykłej stali. Tylko metody tzw. Odtlenienia są różne.

Wyróżnij się:

• pół-spokojna stal;
• spokojna stal;
• wrząca stal.

Te parametry surowców są regulowane przez GOST 380 i 1050.

Główne obszary zastosowania rury odpowiadające standardom państwowym:

• produkcja konstrukcji metalowych o różnym stopniu złożoności;

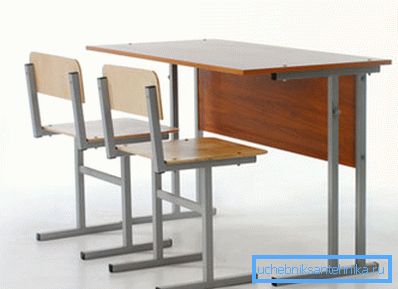

• wykonywanie ram do mebli tapicerowanych i innych rodzajów mebli;
• w innych gałęziach inżynierii mechanicznej i przemysłu ciężkiego.

W przeciwieństwie do powyższych produktów, profilowana rura, wyprodukowana zgodnie ze specyfikacją, jest o około 10% cięższa. Grubość ścianki wynosi od 5 do 8 mm. Najczęściej są to mierzone produkty (długość 12 metrów), jednak, jak w poprzednim przypadku, można je obciąć w procesie produkcyjnym na odcinki o wymaganej długości. Główną różnicą jest niższy koszt.

Ten rodzaj szczegółów jest najczęściej używany do:

• produkcja mebli;
• Produkcja różnych elementów dekoracyjnych używanych do dekoracji wnętrz pomieszczeń;
• w rolnictwie i niektórych branżach.

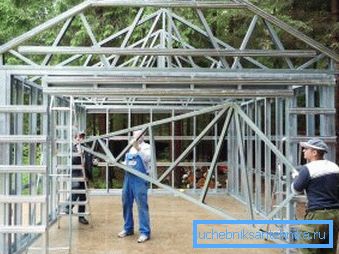

Niezależna produkcja konstrukcji metalowych

Zalety ram metalowych w konstrukcji

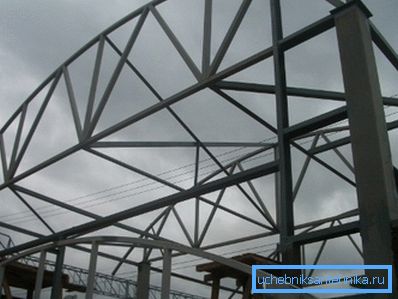

Metalowe ramy wykonane z profilowanej rury stalowej 40-40 mm mają wiele zalet:

1. Niska cena. Jak wiadomo, koszt konkretnej konstrukcji zależy w dużej mierze od użytych materiałów i zastosowanych technologii budowlanych. Szacunki dotyczące budowy domu w technologii szkieletowej będą kilkakrotnie mniejsze niż te same obliczenia dla budowanego budynku w sposób klasyczny.

Zwróć uwagę! Drewniane mieszkanie szkieletowe będzie jeszcze tańsze, ale w tym przypadku ucierpi na tym wytrzymałość i trwałość.

1. Wysoka prędkość instalacji. Za pomocą rury profilowej można niemal o połowę skrócić czas budowy domu.
2. Podczas budowy budynku lub konstrukcji przy użyciu technologii ramowej za pomocą rury profilowej, nie ma potrzeby przeprowadzania "mokrych" procesów budowlanych (z wyjątkiem kładzenia fundamentu). Zmniejsza to pracochłonność i skraca czas instalacji.
3. Dom szkieletowy wykonany z rury profilowanej nie kurczy się wcale. Dlatego możesz zacząć dekorować go natychmiast po zakończeniu budowy "pudełka".

Etapy i cechy pracy

Cały proces instalowania ram metalowych z rur kwadratowych można zredukować do trzech głównych operacji:

1. Długość wymaganej długości jest mierzona od metalowej rury i odcinana. W tym celu można użyć przecinarki gazowej lub szlifierki (w zależności od grubości ścianek zakupionych części).

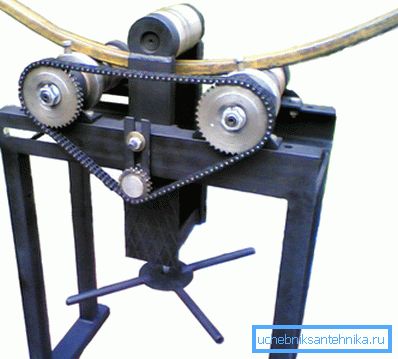

2. Jeśli to konieczne, zginaj rury. Jest to konieczne, aby nadać im odpowiedni promień. Narzędziem jest tu ręczna lub automatyczna giętarka do gięcia rur. Możesz skontaktować się z hydrauliką z wydziału mieszkaniowego lub w specjalnym warsztacie, gdzie jesteś pochowany na specjalnym sprzęcie bez naruszania integralności ich wewnętrznej struktury.
3. Powstałe części muszą być zespawane w jedną strukturę. Upewnij się, że gotowy produkt wyraźnie koresponduje z poprzednim rysunkiem.

Wniosek

Rury w kształcie kwadratu są doskonałym materiałem do budowy, z wieloma zaletami. Jednakże, aby gotowy produkt był mocny i trwały, należy wybrać przekrój i grubość ścianki, a także obliczyć wytrzymałość, biorąc pod uwagę ciężar rur. W przeciwnym razie możliwe zniszczenie konstrukcji.

Więcej informacji na temat budowy budynków w technologii ramowej za pomocą profilowanych konstrukcji metalowych można znaleźć w wideo w tym artykule.
