Rura czworokątna - uniwersalny materiał budowlany

Rurociąg profilowy ma wiele przydatnych funkcji, które nieco rozszerzają zakres jego zastosowania w porównaniu z przekrojem okrągłym. W szczególności płaska powierzchnia ułatwia użycie go do instalacji różnych konstrukcji. Również ze względu na swój kształt ułatwia się łączenie poszczególnych elementów w złożone struktury.

Informacje ogólne

Taki rurociąg może być wytwarzany zarówno ze stali jak i tworzywa sztucznego, na przykład z PVC.

Materiał w dużej mierze decyduje o zakresie stosowania wyrobów walcowanych, takie opcje są możliwe:

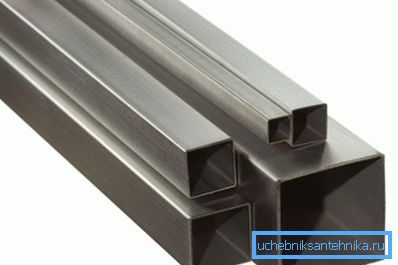

• rura stalowa tej formy nie nadaje się do organizacji systemu zaopatrzenia w wodę lub ogrzewania. Można go jednak użyć do tworzenia ramek z rur różnych sekcji, a nawet do robienia mebli własnymi rękami. Stosunkowo mały przekrój może być stosowany do blokowania dużych rozpiętości, w tym celu wykonane są z nich kratownice, a duże rozmiary mogą być stosowane jako elementy nośne, na przykład kolumny;

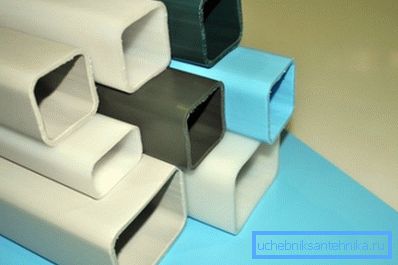

• Oczywiście kwadratowe rury z tworzyw sztucznych nie mają wytrzymałości metalowej, dlatego powierzchnia ich zastosowania jest ograniczona dopuszczalnym obciążeniem. Na przykład rurociągi z tworzywa sztucznego mogą być stosowane do nawadniania sutków w fermach drobiu. Stojaki z plastikowych ogrodzeń mogą być wykonane z większych standardowych rozmiarów, jako kanały kablowe, kanały powietrzne itp.

Zastosowanie stali walcowanej w ASG

Zastosowanie takiego rurociągu w budownictwie przemysłowym różni się nieco od budowy jednostki. Przede wszystkim skala zadań i obciążenie struktury. Biorąc pod uwagę popularność zwijanych produktów, bardziej sensowne jest bardziej szczegółowe określenie wymagań prawnych i ich stosowania.

Dokumenty regulacyjne

GOST dla rur kwadratowych zawiera podstawowe wymagania dotyczące wymiarów geometrycznych, tolerancji dla nich, a standardowe rozmiary są wskazane w asortymencie.

Sytuacja z dokumentami regulacyjnymi różni się w zależności od materiału:

• dla rurociągu stalowego istnieją 3 główne standardy: GOST 8639-68, GOST 8639-82 i GOST 30245-2003. Ten ostatni dokument łączy podstawowe informacje nie tylko w kwadrat, ale także w przekroju prostokątnym. W tych samych dokumentach można znaleźć wagę na metr kwadratowej rury;

• jeśli chodzi o rury z tworzyw sztucznych, to jako taki dokument regulacyjny nie istnieje. Dlatego konieczne jest poleganie bardziej na informacjach producentów.

Wykorzystanie potoku profilu

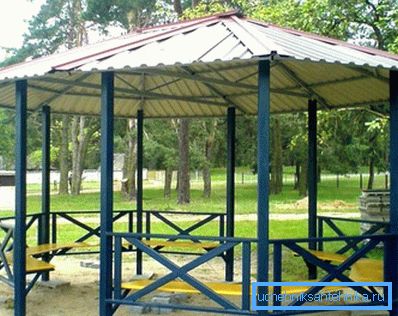

W indywidualnej konstrukcji zwykle stosuje się małe rozmiary. W tym przypadku jego zakres ogranicza się do ramy rur pod szklarnią lub stojaków na instalację ogrodzenia. Jednocześnie ładunek jest stosunkowo niewielki, więc ciężar kwadratowej rury nie odgrywa dużej roli.

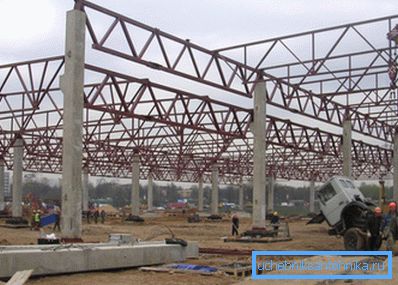

W budownictwie przemysłowym taki materiał pozwala kilkakrotnie zmniejszyć czas poświęcony na budowę konstrukcji. Szczególnie cenny jest fakt, że można go wykorzystać do pokrycia znacznych rozpiętości. Technika ta jest szeroko stosowana, na przykład, gdy przęsła są blokowane w sklepach przemysłowych, hipermarketach i innych dużych obiektach.

Jedynym problemem w tym przypadku jest masa kwadratowej rury, jeśli po prostu zablokujesz dużą rozpiętość długim rurociągiem, zwiniesz tylko pod własnym ciężarem. Dlatego w przypadku nakładania się dużych rozpiętości powstaje farma.

Kratownice rurociągowe

Każde gospodarstwo składa się z takich elementów jak pas (górny i dolny) i usztywnienie. Oprócz profilu rurociągu mogą być wykonane z dwuteowników, narożników i innych produktów walcowanych. Ale kratownice z wyrobów walcowanych są znacznie wygodniejsze w produkcji, a waga konstrukcji pozostaje niewielka (można ją określić za pomocą GOST).

Farmę można sklasyfikować zgodnie z formą, istnieją takie typy:

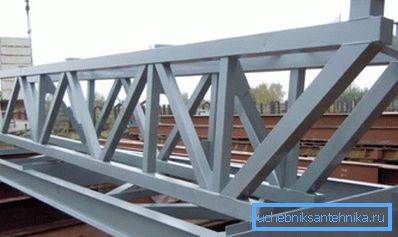

• z równoległymi pasami;

• w formie trójkąta. Trójkątny kwadratowy kratownicowy kratownica może być na przykład używany jako podstawa systemu kratownicowego;
• trapezoidalny;
• łukowaty.

Zwróć uwagę! Aby utworzyć łukowatą więźbę, potrzebujesz giętarki do rur. Instrukcje użytkowania są niezwykle proste - wystarczy, aby rozciągnąć rurę między rolkami. Lepiej nie zginać profilu toczącego się ręcznie, ryzyko zepsucia jest świetne.

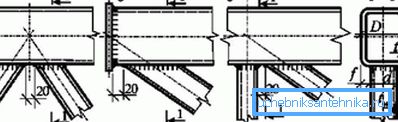

Przy wytwarzaniu należy zwrócić szczególną uwagę na węzły kratownicy z kwadratowej rury. Geometria węzłów silnie wpływa na działanie konstrukcji pod obciążeniem.

Funkcje zespołów montażowych

Węzeł jest punktem, w którym spotykają się co najmniej 3 odcinki rurociągu.

Najczęściej stosowane takie metody stowarzyszenia:

• za pomocą spawania;

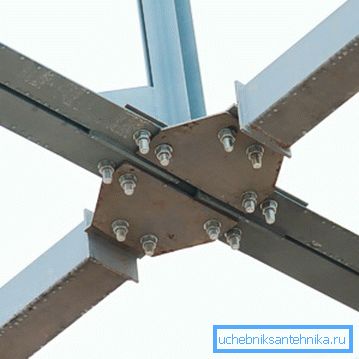

• za pomocą śrub lub nitów;

• dodatkowo można użyć dzianin wzmacniających;
• dopuszcza się stosowanie aparatów rozporowych, podpórek w celu wzmocnienia węzła.

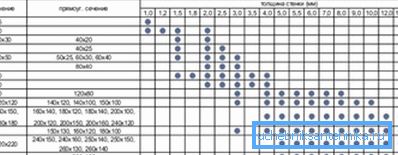

Dozwolone jest łączenie elementów farmy w tyłek i nakładanie się. W tym samym czasie rozmiar standardowy ma znaczenie, wielkości kwadratowej rury można się nauczyć z zakresu.

Zwróć uwagę! W zespawanym złączu można dodatkowo zastosować metalową uszczelkę, jeśli grubość ściany jest niewystarczająca. W przeciwnym razie metal może być po prostu spalony.

Podczas montażu jednostki szczególnie ważne jest, aby nie przemieszczać poszczególnych elementów w stosunku do ich pozycji projektowej. Osie paska i klamry powinny przecinać się w jednym punkcie, tylko w tym przypadku oba szelki będą ładowane równomiernie.

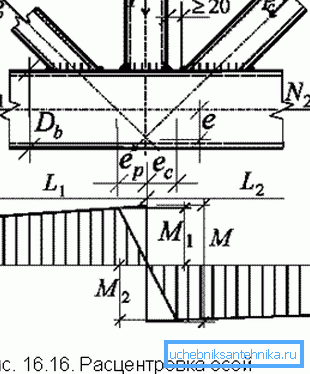

Istnieją jednak wyjątki od tej reguły. Na przykład w przypadku używania różnych rozmiarów w nawiasach klamrowych lub jeśli istnieją ograniczenia wynikające z geometrii pasa, dozwolone jest centrowanie węzła. Wpływ centrowania jest zauważalny na wykresie momentów, ciężar kwadratowych rur również został wzięty pod uwagę przy jego konstruowaniu.

Osobno należy wspomnieć o połączeniach konsolidacyjnych. Do tego można użyć łączenia. W przypadku śrub stosuje się śruby o wysokiej wytrzymałości do połączenia naprężonego i ze stali węglowej do sprężania.

Zwróć uwagę! W przypadku łączenia rur z kołnierzem konieczne jest zwiększenie sztywności kołnierza w rozciągniętej strefie. Aby to zrobić, możesz po prostu wzmocnić żebra, cena takiego rozwiązania jest minimalna, a projekt gwarantuje, że nie zapadnie się pod obciążeniem.

Na końcu

Rury profilowe to wszechstronny materiał budowlany. Ze względu na swoją geometryczną charakterystykę może być szeroko stosowany nie tylko indywidualnie, ale również w budownictwie przemysłowym. Artykuł koncentruje się na wykorzystaniu stali walcowanej w budownictwie.

Film wideo w tym artykule pokazuje przykład zastosowania kwadratowej rury w indywidualnej konstrukcji.
