Podczas instalowania gazowych podgrzewaczy wody szczególną uwagę należy zwrócić na kwestię usuwania produktów spalania z pomieszczenia. Zapewni to nie tylko bezpieczeństwo osobom mieszkającym w domu, ale także zwiększy wydajność i oszczędność samego urządzenia. Następnie przyglądamy się, co należy zrobić i jak zainstalować komin w kolumnie.

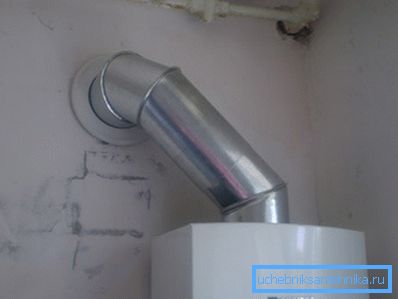

Okap wyciągowy

Funkcje konstrukcyjne

Rura wydechowa

Zanim przystąpisz do instalacji układu wydechowego własnymi rękami, powinieneś zapoznać się z jego strukturą. Tak więc projekt obejmuje następujące elementy:

Czapka (parasol) Najwyższa część systemu, który chroni ją przed deszczem, gruzem itp.
Komin Główny element. Może być zarówno izolowany, jak i bez izolacji termicznej.
Przepływ Izoluje komin ze ściany budynku.
Wsporniki Zaprojektowany do mocowania konstrukcji do ściany.
Obroże sprzęgające Zainstalowany na skrzyżowaniu elementów.
Tee Zapewnia przejście z kolumny do rury wydechowej.

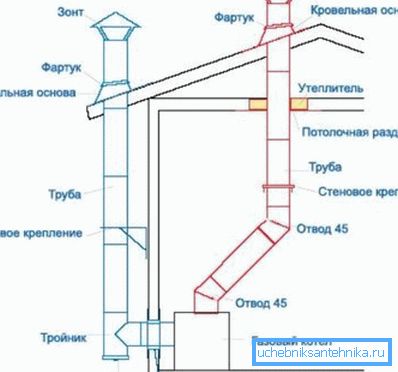

Warianty układu wydechowego

Co decyduje o projekcie

Podczas konstruowania układu wydechowego należy zwrócić uwagę na następujące punkty, które mogą mieć wpływ na jego konstrukcję:

  • Warunki, w jakich komin będzie pracował, a także lokalizacja urządzenia.
  • Model kolumnowy - wybór komponentów zależy od tego.
  • Wysokość komina - musi wynosić co najmniej cztery metry.
  • Średnica komina - najczęściej ten parametr wynosi 110 i 130 mm.
  • Urządzenie zasilające.
  • Warunki klimatyczne - różnice temperatur pomiędzy produktami spalania i środowiskiem mają ogromne znaczenie w eksploatacji urządzeń.

Zwróć uwagę! Komin powinien wznosić się ponad dach co najmniej jeden metr. Jest to ważny warunek, od którego zależy siła ciągu. Ponadto długość komina z wylotu kolumny powinna wynosić co najmniej dwa metry.

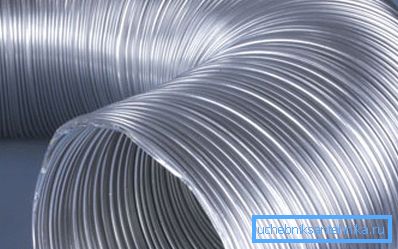

Aluminiowa rura falista

Materiał kaptura

Obecnie kominy do kolumn gazowych są najczęściej wykonane z następujących materiałów:

  • Rura falista - wykonane z wielowarstwowej laminowanej folii aluminiowej. Między warstwami aluminium wzdłuż całej długości znajduje się stalowy drut. Jego główną cechą wyróżniającą jest elastyczność, która upraszcza instalację i możliwość zwiększenia długości.
  • Rura stalowa - wykonane z wysokiej jakości stali. Produkt składa się z segmentów o długości od jednego do jednego i pół metra. Aby zabezpieczyć się przed korozją, rury stalowe pokrywane są żaroodporną emalią. Rury emaliowane do gejzerów muszą być izolowane zimą.

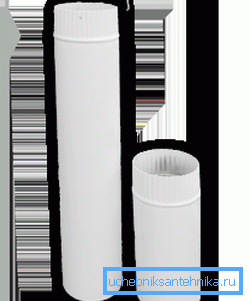

Emaliowane tuby
  • Współosiowe kominy - stanowią strukturę dwóch rur, jedna w drugiej. Połączenia wykonuje się za pomocą zworek, dzięki czemu elementy się nie stykają. Przez kanał zewnętrzny powietrze z ulicy wchodzi do palnika. Gazy wydechowe wychodzą przez kanał centralny. Taka konstrukcja pozwala na ogrzanie powietrza zewnętrznego po wejściu do palnika, co zwiększa efektywność systemu.
  • Podwójny obwód - tak jak w poprzednim przypadku składają się z dwóch rur umieszczonych jedna w drugiej. Elementy są oddzielone od siebie termoizolacją z wełny mineralnej. Dzięki temu ociepleniu wewnątrz układu nie powstaje kondensat.

W przypadku okapu można użyć dowolnej z tych rur. Trzeba tylko pamiętać, że cena materiałów jest inna.

Wskazówka! Aby kolumna była bezpieczniejsza, a także aby chronić ją przed dziećmi, powinna być umieszczona wystarczająco wysoko. Najlepszy ze wszystkich, urządzenie znajduje się na ścianie pod kominem.

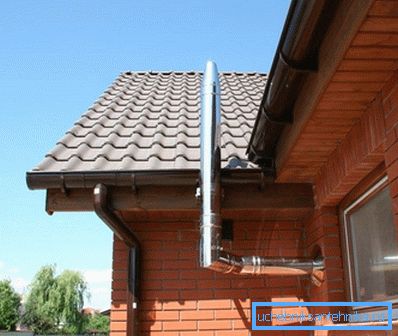

Opcja zewnętrznego okapu

Instalacja komina

Montaż okapu powinien rozpoczynać się od kolumny.

Krótka instrukcja dotycząca wykonania tej pracy jest następująca:

  • Przede wszystkim musisz zainstalować rurkę łączącą w ścianie, przez którą przechodzi wydech. Trzeba również zainstalować zakręt, który zapewni przejście do zewnętrznej, pionowej części konstrukcji.
  • Następnie rurkę należy podłączyć do wylotu kolumny.. W tym celu najlepiej jest użyć rury falistej, ponieważ znacznie łatwiej z nią pracować.
  • Komin powinien być zainstalowany na zewnętrznej ścianie.. Projekt jest montowany poprzez umieszczenie dolnego elementu na górze. Złącza muszą być zamocowane za pomocą zacisków.
  • Aby zapewnić niezawodność systemu, należy go przymocować za pomocą wsporników, których krok powinien wynosić około dwóch metrów.
  • Po zamontowaniu pionowej części, musisz zainstalować końcówkę. Ponadto w dolnej części pionowej struktury należy wykonać okno wersji.
  • Po zakończeniu pracy sprawdź trakcję.. Aby to zrobić, przynieś zapalony mecz do komina. Światło powinno odchylać się w kierunku komina.

Zwróć uwagę! Podczas instalacji systemu należy zwrócić uwagę na brak ugięć. Nie powinny znajdować się na całej długości struktury.

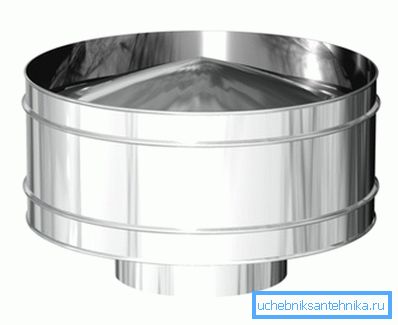

Na zdjęciu - głowica układu wydechowego

Rozważaliśmy opcję zainstalowania zewnętrznego komina. W domu można również wykonać wewnętrzny system, który sprowadzi produkty spalania na zewnątrz przez strych. W takim przypadku kolejność prac wygląda prawie tak samo, z tym że rura wlotowa jest zainstalowana w suficie, a nie w ścianie.

W tym przypadku konieczne jest dodatkowo wykonanie otworu w pokryciu dachowym, zapewniającym uszczelnienie przejścia rury.

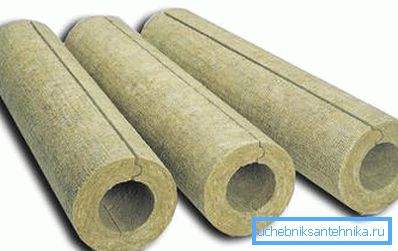

Izolacja termiczna układu wydechowego

Przyczyny problemów

Najczęściej problemy w systemie emisji spalin powstają z następujących powodów:

  • Nieprawidłowo zainstalowany projekt lub w jego produkcji użyto materiałów o złej jakości. Na przykład, podczas działania kolumny, mogą się wypalić.
  • Słaba izolacja cieplna konstrukcji lub jej brak, co prowadzi do powstawania dużej ilości kondensatu.
  • Naruszenie integralności systemu.

Wskazówka! Jeżeli w domu jest już kominek, kocioł lub inne urządzenie z wyposażonym kominem, można do niego podłączyć wyciąg. Należy jednak pamiętać, że nie więcej niż dwa urządzenia mogą być podłączone do jednego komina. Ponadto, po podłączeniu do pieca kominkowego urządzenie nie powinno działać jednocześnie.

Wniosek

Rury do kolumn gazowych są środkami normalnej pracy urządzenia, a także ochroną przed wyciekiem z tlenku węgla i gazu z rurociągu, w przypadku awarii urządzenia. Dlatego podczas instalacji konstrukcji należy bezwzględnie przestrzegać wszystkich wymienionych powyżej wymagań.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
