Rura do instalacji elektrycznej: zainstaluj bezpieczną

Plastikowe i metalowe rury do instalacji elektrycznych są używane niemal wszędzie. Najczęściej jednak ten sposób instalacji stosuje się do tworzenia sieci elektrycznej w domu, a ściany nośne i przegrody wykonane są z materiałów palnych. Tutaj naszym głównym zadaniem jest ochrona przed zapłonem, a zastosowanie kanałów rurowych daje nam możliwość zapewnienia tej ochrony w całości.

Poniżej wyjaśnimy, dlaczego można zastosować układanie przewodów w różnych rurach, a także jakie materiały lepiej wykorzystać do tych celów.

Ukryte wskazówki montażowe

Konieczność zastosowania rurowych zamkniętych kanałów do układania kabli w ścianach, pod podłogą i sufitem wyjaśniają następujące kwestie:

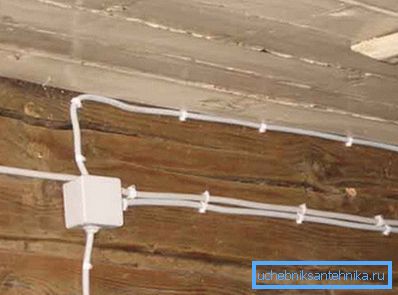

• Najważniejsze w tym przypadku jest oczywiście spełnienie wymagań bezpieczeństwa przeciwpożarowego. W drewnianych domach, a także w konstrukcjach wznoszonych za pomocą technologii paneli z palną izolacją w grubości ścian, wszystkie druty należy układać w stalowych lub plastikowych obudowach ogniotrwałych.
• Po drugie, rury do instalacji elektrycznej w drewnianym domu chronią przewody przed uszkodzeniami podczas kurczenia się konstrukcji w wyniku naturalnego suszenia drewna.

Zwróć uwagę! Jest to szczególnie ważne w przypadku węzłów czołowych, ponieważ w tych punktach nierównomierne obciążenie może oddziaływać na ściśle rozmieszczone obszary przewodnika.

• Po trzecie, jeśli kabel zostanie położony pod podłogą, stalowa lub sztywna plastikowa rura chroni go przed uszkodzeniem z powodu obciążeń eksploatacyjnych.

• Wreszcie ta technika montażu ułatwia wymianę przewodów. Rura PVC do instalacji elektrycznej z wyjściem do skrzynki przyłączeniowej jest bardzo wygodna do konserwacji, a jeśli nie jesteśmy zbyt leniwi i kolorami przewodów, to trudności nie powinny powstać wcale.

Jak widać, argumenty przemawiające za użyciem takich detali są wystarczające. Możemy wybierać tylko określone modele zgodnie z cechami ich działania.

Wybór rur

Odmiany z tworzyw sztucznych

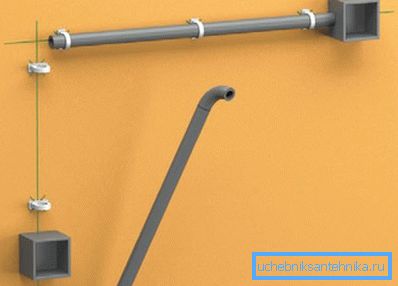

Z reguły do ​​instalacji ukrytych przewodów w grubości ścian, a czasem na ich powierzchni, stosuje się plastikowe lub metalowe kanały kablowe. Wszystkie zastosowane odmiany mają zalety i wady, a poniżej przeanalizujemy je szczegółowo.

Najczęściej spotykane dziś są modele z tworzyw sztucznych.

Do ich produkcji stosowany jest polichlorek winylu (PVC), a także polietylen o wysokiej i niskiej temperaturze (LDPE / HDPE).

• Produkty z polichlorku winylu są dostępne w dość szerokim zakresie.. Główna masa składa się z kanałów o średnicy od 16 do 60 mm, ale w niektórych przypadkach można zastosować grubsze rury. Charakteryzują się one przystępną ceną, która wraz z dobrymi wskaźnikami wytrzymałości i odporności na ciepło czyni tę odmianę bardzo popularną.
• Rury HDPE do instalacji elektrycznych mogą być również stosowane w pomieszczeniach wykończonych ścianami wykonanymi z materiałów palnych (drewno, poszycie z tworzywa sztucznego itp.). Powierzchnie z polietylenu są dość gładkie, co ułatwia wymianę przewodów.

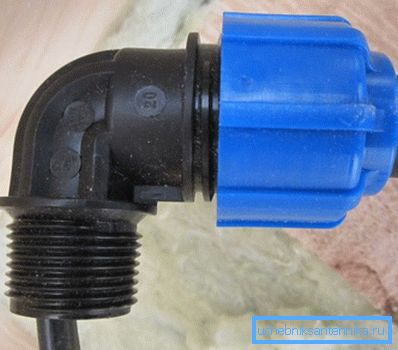

• Standardowe złącza hydrauliczne są powszechnie stosowane do montażu takich produktów.. Fakt, że szczelność połączeń niekoniecznie jest zgodny, znacznie przyspiesza proces instalacji: plastikowa rura doskonale łączy się z kolanem lub poprzeczką za pomocą gniazda i gumowego mankietu.

Głównymi zaletami technologicznych rur polimerowych są ich niska masa, odporność na korozję i wystarczająca wytrzymałość w większości sytuacji. Ponadto zarówno polietylen, jak i PVC są dielektrykami, ponieważ kanał kablowy można bezpiecznie uznać za jeden z obwodów izolacyjnych.

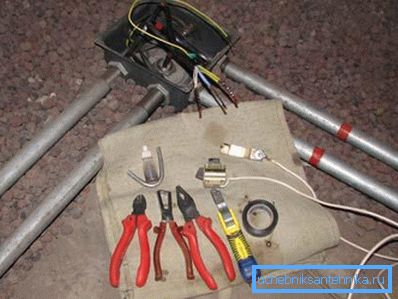

Produkty stalowe

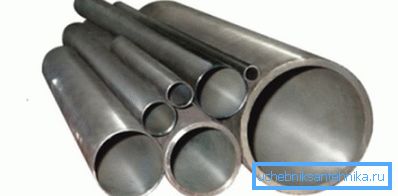

W przeciwieństwie do tworzyw sztucznych rury stalowe mają znaczną masę, ale jednocześnie charakteryzują się najwyższą wytrzymałością. Ponadto instrukcje bezpieczeństwa pożarowego zdecydowanie zalecają stosowanie stalowej rury podczas układania przewodów w drewnianych budynkach.

Przy wyborze i instalacji takich produktów należy przestrzegać kilku prostych zasad:

• Średnica rury musi zapewniać swobodny przebieg wszystkich kabli bez uszczelniania osłon izolacyjnych.
• Zagięcia i zwoje rurowego kanału kablowego są wykonane w taki sposób, aby zapobiec gromadzeniu się drutów.

Zwróć uwagę! Optymalny kąt obrotu - 90⁰. Jeśli na miejscu musisz wykonać dwa lub więcej zakrętów, długość kanału nie powinna przekraczać 5m.

• Wewnętrzna powierzchnia rury powinna być gładka, bez wystających spawów i zadziorów.
• Aby zminimalizować ryzyko korozji, warto umieścić rury z niewielkim odchyleniem w stronę tablicy rozdzielczej.

Jednak najważniejsze w tym przypadku jest zapewnienie bezpieczeństwa elektrycznego: stal jest dobrym przewodnikiem, ponieważ wszystkie kanały muszą być uziemione, a stan izolacji przewodów powinien być uważnie monitorowany.

Miedź i mosiądz

Cienkościenna rura miedziano-mosiężna to doskonały wybór zarówno do instalacji podtynkowej, jak i do mocowania przewodów na powierzchni ściany.

Rozwiązanie to ma kilka zalet:

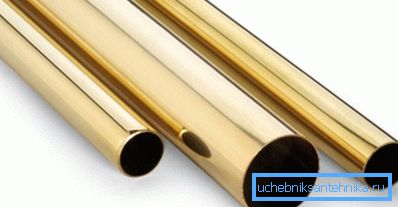

• Po pierwsze, ani miedź, ani mosiądz nie są tak podatne na tak aktywną korozję jak produkty stalowe. Oczywiście po pewnym czasie na powierzchni tworzy się warstwa patyny, ale tylko nieznacznie pogarsza właściwości wydajności kanału.
• Po drugie, szeroki wybór okuć pozwala dość szybko wykonać własną pracę rąk. Rury o cienkich ścianach można z reguły wygiąć do pożądanego promienia.

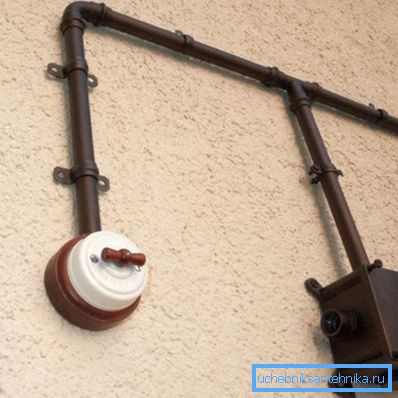

• Wreszcie, rury miedziane lub mosiężne, zamontowane otwarcie i starannie wypolerowane, mogą stanowić prawdziwą dekorację wnętrza, zaprojektowaną w stylu vintage.

Jednak to rozwiązanie wciąż nie jest uniwersalne:

• Po pierwsze, metale te mają dobrą przewodność cieplną, dlatego muszą być umieszczone z dala od rur grzewczych. W przeciwnym razie istnieje ryzyko przegrzania przewodów, a nawet stopienia izolacji.
• Po drugie, cienkie ściany nie zapewniają niezawodnej ochrony przed uszkodzeniami mechanicznymi: zarówno stal, jak i wysokiej jakości rury z tworzyw sztucznych będą silniejsze niż kanał miedziany.
• Nie trzeba również mówić o kosztach takich decyzji: jeśli szukasz opcji ekonomicznej, to ani miedź, ani mosiądz na pewno Ci nie odpowiadają.

Fala technologiczna

Powyżej rozważaliśmy wykorzystanie zwykłych rur do naszych celów. Istnieje jednak opcja specjalnie przystosowana do układania kabli w grubości ściany.

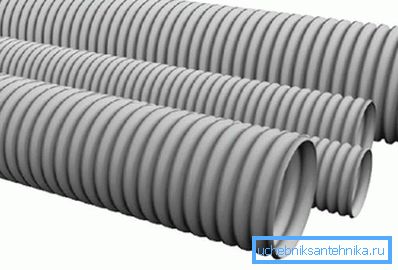

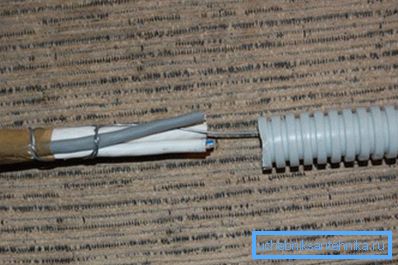

Jest to rura falista, która może być wykonana z różnych materiałów:

• Tektura falista PVC, HDPE lub LDPE ma wszystkie zalety plastiku. Jego żebrowana powierzchnia znacznie zwiększa mechaniczną wytrzymałość całej konstrukcji.

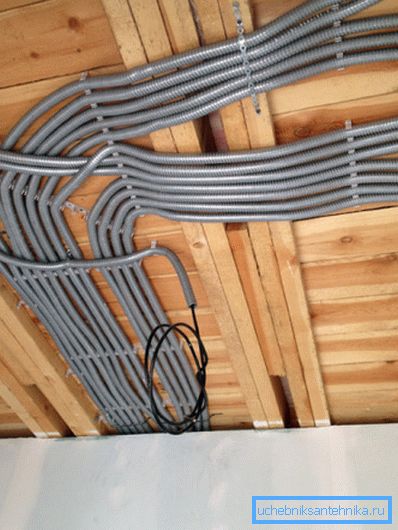

• Możliwość gięcia kanału bez specjalnych narzędzi znacznie ułatwia i przyspiesza okablowanie złożonych konfiguracji.
• Szeroka gama średnic pozwala nam wybrać kanał, który jest optymalny w przekroju zarówno dla pojedynczych przewodów, jak i całych systemów.
• Wreszcie, metalowa rura falista stanowi doskonałą ochronę przed ogniem. Chociaż, szczerze mówiąc, nowoczesne polimery są tylko nieznacznie gorsze od metalu w tym parametrze.

Wniosek

Przy rozmieszczeniu ukrytych połączeń można zastosować najróżniejsze rury do układania przewodów elektrycznych. A jeśli wcześniej do tej pory używano tylko stalowych (niezwykle rzadko - miedzianych) produktów, dziś gładka i falista konstrukcja z polimerów lub kompozytów metal-polimer jest doskonałą alternatywą dla nich.

Wideo w tym artykule zawiera szereg dodatkowych informacji na temat takich produktów: przede wszystkim będą one interesujące dla początkujących elektryków, ale profesjonalista może również znaleźć coś nowego dla siebie.
