Rura do kotła - produkcja i instalacja

08-08-2018
Rury

Podczas instalacji kotła grzewczego ważnym punktem jest instalacja komina i niezależnie od tego, czy kocioł pracuje na paliwie stałym, czy na gazie. Bezpieczeństwo systemu grzewczego i jego efektywność zależą przede wszystkim od niego. W tym artykule zastanawiamy się, jak zrobić rurkę dla kotła i wykonać jego instalację.

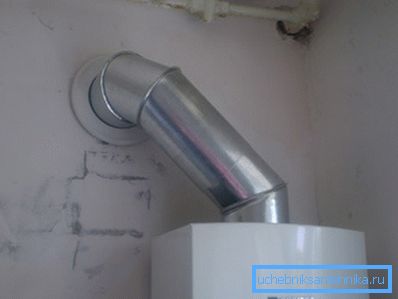

Kocioł na spaliny

Produkcja rur

Podstawowe wymagania

Obecność kanału wylotowego jest jednym z najważniejszych warunków użytkowania kotła. Konieczne jest wycofanie toksycznych produktów spalania na zewnątrz. Trzeba powiedzieć, że taka rura z reguły jest dostarczana wraz z kotłem, jednak w niektórych przypadkach może być konieczne jej niezależne wykonanie, na przykład może to być spowodowane konfiguracją pomieszczeń.

Produkcja konstrukcji nie jest trudna, najważniejsze jest to, że spełnia ona pewne wymagania, które rozważymy poniżej:

  • Materiał komina musi być niepalny..
  • Minimalny przekrój komina powinien wynosić co najmniej 250 x 250 mm. Średnica jest obliczana w zależności od powierzchni komina kotła;
  • Połączenia elementów konstrukcyjnych muszą być uszczelnione.. Uszczelnianie wykonywane jest w sposób naturalny za pomocą materiałów niepalnych.
  • Jeśli projekt składa się z kilku sekcji, wówczas każda górna część powinna być umieszczona na dole.

Znając te zasady, nie jest trudno wykonać komin lub komin, jedyną rzeczą, którą musisz zdecydować o materiale do jego produkcji.

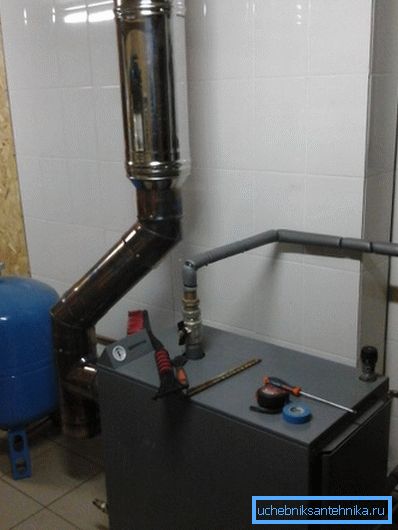

Rura kominowa na paliwo stałe

Materiały

Nie tak dawno temu kominy były wykonane głównie z cegły, jednak w ostatnim czasie pojawiło się wiele innych opcji. Następnie uważamy, że najczęściej:

Rury ocynkowane Ta konstrukcja jest szczelna i całkowicie ognioodporna. Najczęściej do kotła gazowego stosowana jest stalowa rura ze stali ocynkowanej. Jego główną zaletą jest wytrzymałość i niewielka waga.
Ze stali Konstrukcja jest mocna i ognioodporna, jednak nie jest trwała. Z reguły taki komin może trwać 5-7 lat.
Rury betonowe azbestowe Zaletą konstrukcji jest niska cena, jednak charakteryzuje się ona pewnymi wadami, w tym zagrożeniem pożarem. Faktem jest, że materiał ten ma właściwość szybkiego gromadzenia sadzy na wewnętrznych ścianach, które mogą się zapalić. Ponieważ wytrzymałość żaroodporna betonu azbestowego jest bardzo ograniczona, konstrukcja może się zapaść, powodując pożar.

Produkcja

W rzeczywistości produkcja komina polega na przygotowaniu rur, które następnie są montowane w jednym systemie. Dlatego na tym etapie konieczne jest jedynie obliczenie długości rur i ich odcięcie. Następnie możesz przystąpić do instalacji.

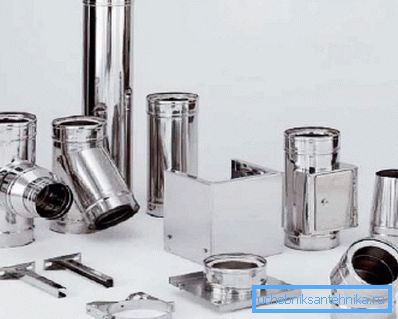

Elementy do instalacji komina

Instalacja rurowa

Podstawowe wymagania

Istnieje szereg ważnych wymagań dotyczących instalacji kominów i przewodów kominowych:

  • Kanał komina powinien być umieszczony pionowo (maksymalne odchylenie nie może przekraczać 30 stopni na metr) i nie powinien być zawężany i rozszerzany na całej długości.
  • Rura powinna wznieść się ponad grzbiet domu, co zapobiegnie wyciekom powietrza i zapewni wysokiej jakości odprowadzanie dymu. Wysokość zależy od lokalizacji komina:
  • Jeżeli dach jest płaski, rura powinna unieść się o metr powyżej;
  • Podczas usuwania struktury z grzbietu na metr, wysokość nad nim powinna wynosić co najmniej 0,5 metra.
  • Podczas wyjmowania rury 2-3 metry od kalenicy można ją ustawić równo z nią.
  • Jeżeli dach sąsiaduje z wyższym budynkiem, komin powinien wznieść się ponad jego dach.

Należy również pamiętać, że minimalna wysokość rury dla kotła na paliwo stałe lub gaz ziemny wynosi 5 metrów.

  • W przypadku zgięć długość odcinków poziomych nie powinna przekraczać jednego metra.

Zwróć uwagę! Jeżeli komin jest podniesiony ponad 1,5 metra nad dachem, należy go przymocować za pomocą szelek.

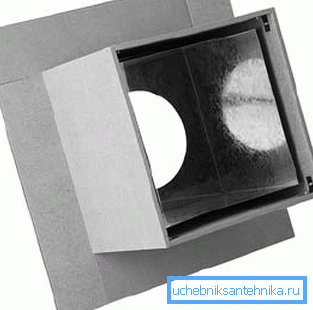

W polu fotograficznym

Chodniki

Wszystkie typy kominów dla kotłów są podzielone na dwa typy:

  • Outdoor - przez ścianę lub okno skierowane na ulicę, a następnie przechodzące wzdłuż zewnętrznej ściany.
  • Wewnętrzny - główna część konstrukcji znajduje się w domu. Wyjdź na ulicę przez zachodzenie na strych i zadaszenie.

W każdym razie najtrudniejszym momentem instalacji jest urządzenie przejściowe. Faktem jest, że komin nie powinien przylegać do materiałów palnych (odległość powinna wynosić 13-25 centymetrów), ponieważ jest podgrzewany do wysokiej temperatury, jest to szczególnie ważne w przypadku kotłów na paliwo stałe. Ale w tym samym czasie jednostka przejścia musi być szczelna.

Układ urządzenia kominowego

Aby rozwiązać ten problem, zwykle stosuje się kanał, który jest również nazywany przepustem. Ta konstrukcja może być wykonana ze stali lub minerytu. Przestrzeń między skrzynią a rurą wypełniona jest materiałem izolacyjnym - może to być wełna mineralna, keramzyt lub nawet piasek.

Aby uszczelnić przejście przez dach za pomocą specjalnej konstrukcji z fartuchami. Uszczelnianie połączeń odbywa się za pomocą żaroodpornego uszczelniacza. Profil ścienny przylegający do rury i dachu jest zwykle wykonany z miedzi, stali lub ocynkowanej.

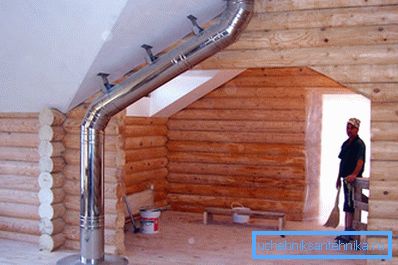

Przykład instalacji rury wydechowej

Procedura instalacji

Montaż rury do kotła grzewczego odbywa się w następującej kolejności:

  • Pierwszą rzeczą, którą musisz zrobić, to znacznik na suficie, zgodnie z rozmiarem profilu przejścia i wyciąć otwór w suficie o pożądanym rozmiarze.
  • Następnie do otworu wprowadzana jest skrzynia przejściowa.
  • Następnie rura jest przeciągnięta przez rurkę łączącą i dokowana z rurą wylotową kotła. W ten sposób rura cieplna kotła otrzymuje ciągłą kontynuację w postaci systemu kominowego. Połączenie jest uszczelnione sznurem z azbestu.
  • Następnie należy zainstalować port dostępu w pokrywie dachowej. W tym celu można wykonać specjalny system kratownicy.
  • Pod koniec pracy zewnętrzna rura przechodzi przez przewód łączący i jest połączona z rurą wewnątrz komina.

Tutaj, być może, wszystkie krótkie instrukcje dotyczące instalacji komina. Po jego zamontowaniu należy zaizolować konstrukcję i przymocować od góry iskrochron.

Rura z ocynkowanego przewodu kominowego

Izolacja termiczna

Obowiązkowym elementem komina jest izolacja cieplna. Zapobiega tworzeniu się kondensacji. Jako materiał izolacyjny zastosowano wełnę mineralną, którą po prostu owija się wokół rury.

Izolator ciepła musi być chroniony przez obudowę, zwykle jest wykonany ze stali ocynkowanej.

Wskazówka! Aby nie wykonywać izolacji termicznej rur, możliwe jest wykonanie komina specjalnych rur warstwowych, które początkowo mają dwie ściany. Między ścianami znajduje się izolator termiczny.

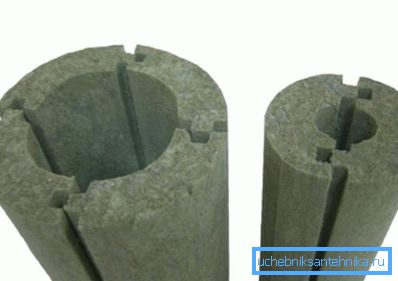

Izolacja termiczna wełny mineralnej do komina

Poważne błędy

Częściej, wszyscy początkujący w budowie rur kotłowych robią następujące błędy własnymi rękami:

  • Używaj materiałów, które nie są odpowiednie dla komina (azbestu, aluminium).
  • Podczas instalacji umożliwiają kominowi kontakt z sufitem lub dachem, co prowadzi do zwęglenia, a nawet pożaru materiałów (dla kotłów na paliwo stałe).
  • Niedostatecznie uszczelnione połączenia rur, które prowadzą do wnikania dymu do pomieszczenia. Może być szkodliwy dla zdrowia.
  • Niewystarczająca izolacja termiczna konstrukcji - może to wynikać nawet z oblodzenia rury kotła gazowego, zwłaszcza gdy kocioł jest używany od czasu do czasu, na przykład w domku.

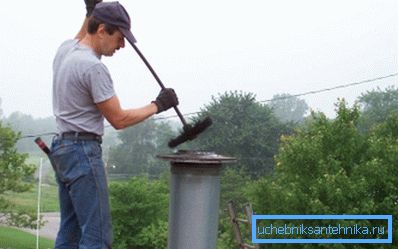

Mechaniczne czyszczenie komina

Ochrona komina

Aby system kominowy mógł skutecznie poradzić sobie z zadaniem i służyć jak najdłużej, konieczne jest wykonywanie jego konserwacji od czasu do czasu:

  • Przed każdym sezonem grzewczym należy sprawdzić strukturę rdzy, pęknięć lub innych defektów, które mogą doprowadzić do obniżenia ciśnienia w układzie i przeniknięcia produktów spalania do pomieszczenia.
  • Jeśli kocioł pracuje na paliwie stałym, system musi być czyszczony co roku, w przeciwnym razie zmniejszy się nie tylko jego pojemność, ale także prawdopodobieństwo zapalenia się sadzy. Nie jest konieczne mechaniczne czyszczenie, procedura może być wykonywana przez spalanie specjalnych związków chemicznych w kotle.

Zwróć uwagę! Inspekcja wymaga nie tylko komina, ale wszystkich pozostałych elementów systemu. Pozwoli to na znalezienie i naprawienie problemu. Na przykład, jeśli kocioł gotuje się i rury są zimne, najprawdopodobniej pompa nie działa lub filtr jest zatkany.

Tutaj, być może, wszystkie główne punkty produkcji i instalacji rur dla kotła.

Wniosek

Urządzenie kominowe kotła wymaga odpowiedzialnego podejścia, ponieważ od niego zależy bezpieczeństwo wszystkich mieszkańców domu. Ponadto zgodność ze wszystkimi powyższymi standardami zwiększy wydajność systemu.

W odniesieniu do technicznej strony problemu, należy wykonać komin i niezależnie wykonać jego instalację pod mocą każdego mistrza domu. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
