Rura falista z pvc z tworzywa sztucznego do prac

Podczas wykonywania zewnętrznego lub wewnętrznego układania sieci kablowych niskiego i wysokiego napięcia, dla bezpiecznej i nieprzerwanej pracy ważne jest zapewnienie niezawodnej ochrony kabla zasilającego przed wilgocią i zewnętrznymi uszkodzeniami mechanicznymi.

W tym przypadku najodpowiedniejszym środkiem ochrony jest elastyczna rura falista ze sztywnego polichlorku winylu, której zastosowanie pozwala rozwiązać kilka problemów jednocześnie.

Zastosowanie rur falistych w indywidualnej konstrukcji

Aby mieć pojęcie o prawidłowym działaniu instalacji elektrycznej, w tym artykule omówiono główne aspekty stosowania plastikowych rur falistych podczas układania domowych linii kablowych.

Ponadto zostanie przedstawiona instrukcja krok po kroku opisująca technologię układania kabla w ochronnej tulei falistej za pomocą sondy drucianej.

Specyfikacje techniczne

Należy od razu zauważyć, że ten rodzaj produktu został zaprojektowany specjalnie do układania sieci elektrycznych, w związku z czym właściwości fizyczne i podstawowe właściwości techniczne rury z tektury falistej PVC są w pełni zgodne z wszystkimi przepisami budowlanymi i przepisami przeciwpożarowymi.

1. Twarde PCV absolutnie nie ulega wpływom wilgoci i najbardziej korozyjnych środowisk, odpornych na promienie UV, nie starzeje się z upływem czasu i nie ulega degradacji pod wpływem ozonu, dlatego może być stosowany zarówno do prac wewnętrznych, jak i zewnętrznych.
2. Zakres temperatur pracy jest w zakresie od -20 ° C do +80 ° C.
3. PVC jest materiałem samogasnącym., który nie obsługuje niezależnego spalania, dlatego może być używany do instalacji przewodów elektrycznych, zarówno w budynkach drewnianych, jak i murowanych.
4. Minimalna rezystancja izolacji przy napięciu 500 V wynosi 100 mΩ, a wskaźnik wytrzymałości dielektrycznej wynosi co najmniej 2 kV, dzięki czemu można go używać w instalacjach elektrycznych o napięciu do 1000 V.
5. Nominalna wytrzymałość na ściskanie w zależności od rodzaju rury wynosi: dla serii światła 320 N / 5 cm, do ciężkich - 750 N / 5 cm oraz o superciężkich - 1250 N / 5cm.

Zwróć uwagę! Rura falista jest dostarczana do sprzedaży detalicznej zwinięta w zwoje od 50 do 200 m długości, a jej cena zależy głównie od średnicy zewnętrznej. Kolor najczęściej jest jasnoszary (RAL 7035), ale są też inne (czarne, pomarańczowe) kolory.

Wybór średnicy

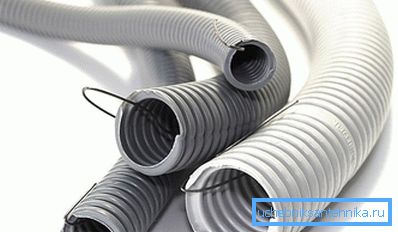

W budownictwie indywidualnym najczęściej stosuje się plastikowe tuleje faliste o średnicy zewnętrznej od 16 do 63 mm. Wybór pożądanej średnicy należy wykonać zgodnie z powyższą tabelą 1, w zależności od liczby i pola przekroju użytych drutów.

Tabela1.

Zwróć uwagę! Zgodnie z danych w tabeli można stwierdzić, że właściwości fizyczne falistej rury 16 mm PCW można użyć do transmisji dwa lub trzy przewody przewodzące od 1,5 do 2,5 mm?.

Zakres

Opierając się na praktyce stosowania tulei falistych w indywidualnej konstrukcji, podczas wykonywania pracy elektrycznej własnymi rękami, dla optymalnego wyboru średnicy zewnętrznej, należy przestrzegać następujących zasad.

1. Montaż w rurach instalacji elektrycznej lamp ściennych i sufitowych - D = 16 mm.
2. Łączenie przełączników światła i gniazd domowych - D = 20 mm.
3. Ułożenie kabli w rurach z tworzyw sztucznych między panelem elektrycznym a skrzynkami rozdzielczymi - D = 25 m.
4. Połączenie głównego panelu elektrycznego z rozdzielnicą - D = 32 mm.
5. Do penetracji stropów i stropów międzypłytowych, w zależności od liczby drutów, wybiera się średnicę rury od 40 do 63 mm.
6. Do układania współosiowych, światłowodowych i telefonicznych sieci kablowych można zastosować tuleję falistą o średnicy od 16 do 25 mm.

Technologia układania

Najczęściej plastikowy rękaw falisty jest wytwarzany za pomocą sondy, czyli cienkiego elastycznego metalowego drutu, który jest umieszczony w jego wewnętrznym świetle na całej długości.

Obecność sondy znacznie przyspiesza prace elektryczne i upraszcza dokręcanie kabla w elastycznej rurce falistej.

1. Przed dokręceniem kabla należy zmierzyć konieczną ilość tulei falistej i ostrożnie odciąć ją bez przecinania drutu sondy.
2. W miejscu cięcia, aby rozpuścić końce pofałdowań w różnych kierunkach i przeciąć drut za pomocą obcinaków do drutu, wyginając jego końce poza krawędzie rury, zapobiegając ich spadaniu do środka.

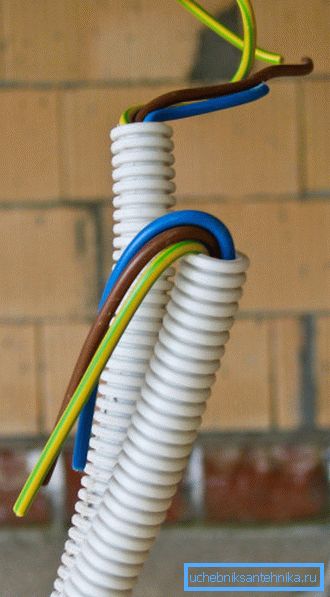

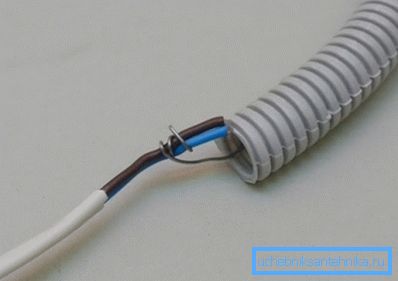

3. Przywiąż kabel elektryczny do jednego końca sondy, wyprostuj tuleję i płynnym ruchem nad drutem, dokręć drut na całej jego długości do rury falistej.
4. Przymocuj końce drutu za pomocą sęków lub plastikowych zacisków na zewnątrz karbowanej tulei, zapobiegając ich spadaniu przez wewnętrzne światło.

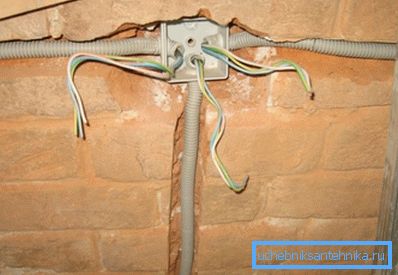

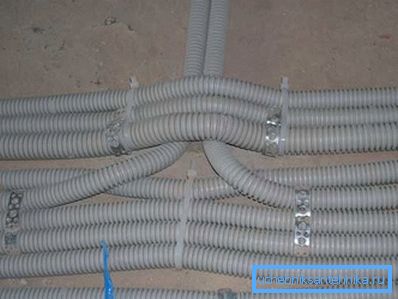

5. Połóż plastikową rurkę z przymocowanym do niej kablem do wstępnie wyciętej prowadnicy lub przymocuj ją do ściany za pomocą specjalnych plastikowych uchwytów.

Wniosek

Po przeczytaniu tego artykułu staje się jasne, że zastosowanie elastycznej plastikowej rury falistej jest uniwersalną metodą układania komunikacji kablowej w konstrukcji budynków z dowolnych materiałów. Aby uzyskać więcej informacji, możesz obejrzeć film wideo w tym artykule lub przeczytać podobne materiały na naszej stronie internetowej.
