Rura grubościenna walcowana na gorąco i kształtowana na

17-04-2018
Rury

Nowe technologie stopniowo zastępują długie stalowe rury, zastępując je plastikiem. Istnieją jednak sytuacje, w których cechy tych drugich są gorsze. W takim przypadku tradycyjna stal daje "sto punktów do przodu" PVC i PP. Aby dowiedzieć się bardziej szczegółowo, artykuł ten zawiera przegląd różnych typów grubościennych rur.

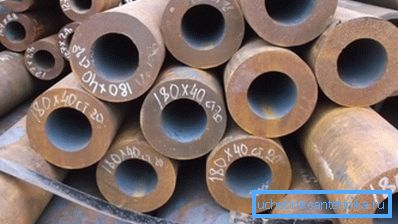

Zdjęcie - grubościenna stalowa rura do pracy w środowisku pracy pod wysokim ciśnieniem

Gatunek

Gama produktów stalowych jest dość znacząca, jednak istnieją dwa główne typy - spawane elektrycznie, spiralne (bardziej preferowane) lub proste, i bez szwu, na które artykuł będzie głównie poświęcony.

Przyjrzyj się im bardziej szczegółowo:

Rodzaj produkcji Są to:
  • walcowane na zimno;
  • walcowane na gorąco, na przykład ze stali 40x;
  • ciepło odkształcone.

Bez szwu jest uważany za bardziej wiarygodny materiał, chociaż sposób ich wytwarzania nie wpływa na jakość.

Grubość ściany Uwzględnia to jego związek ze średnicą produktu.
  1. Istnieją:
    • szczególnie cienkościenne;
    • cienkościenne;
    • grubościenne;
    • szczególnie grubościenne.

    W tym przypadku metoda produkcji nie ma znaczenia, można kupić wyroby walcowane na zimno grubościenne lub elektryczne walcowane na zimno.

    1. Pamiętaj, że na klasyfikację duży wpływ ma średnica. Na przykład produkty o grubości ścianki mniejszej niż 1,5 mm i średnicy mniejszej niż 20 mm są cienkościenne, o grubości ścianki do 0,5 mm - produkt jest uważany za szczególnie cienkościenny.
    Powłoka ochronna Istnieje kilka metod zwiększania odporności produktów na korozję i wpływu ujemnych temperatur. Na przykład podłużne spawane elektrycznie i dla gazociągu powinny być pokryte warstwą cynku, chociaż instrukcja nie zabrania stosowania innych opcji produktu.

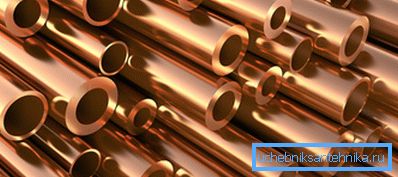

    Rura miedziana

    Wskazówka: zaleca się przy określaniu klasy rury odwołać się do literatury specjalistycznej.

    Produkcja

    Technologia wytwarzania bezszwowych i spawanych elektrycznie rur jest inna. W pierwszym przypadku użyj płaskiej sztabki, która jest zgięta, aby utworzyć ciało. W drugim zastosowano pręt - monolityczny kawałek cylindrycznego kształtu.

    Rura nierdzewna o grubych ściankach

    Taka produkcja jest znacznie trudniejsza od strony technicznej, więc cena produktów bezszwowych jest wyższa.

    W pracy należy:

    1. Odkształcenie na gorąco, gdy przedmiot obrabiany jest podgrzewany do temperatury około 50-60 ° C, powyżej progu krystalizacji metalu. W tym przypadku stal, na przykład znaki 30hgsa, staje się plastyczny, ale nie topi się. Następnie, na maszynie przebijającej, wydrążony cylinder (tuleja) otrzymuje się z podgrzanego kęsa. Wymagany kształt jest podawany przez walcowanie, dzięki czemu produkt uzyskuje wymagane wymiary. Grubość ściany jest wyrównana, kształt geometryczny staje się prawidłowy i zapewniona jest określona średnica. Następnie produkt zanurzono w wodzie w celu szybkiego schłodzenia, a następnie przepuszczono przez szereg rolek do końcowej kalibracji. Następnie w razie potrzeby jest cięte na odcinki o standardowej długości. Dozwolone jest także uwalnianie niezamierzonych materiałów.

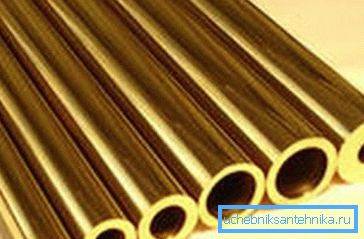

    Rura z brązu o różnej grubości ścianki
    1. Metoda zimna ma dwie różnice:
      • produkt chłodzi się po młynie przekłuwającym;
      • wstępna kalibracja jest przeprowadzana w stanie zimnym.

      Wskazówka: przed ostatnim etapem wyściółkę wyżarzono, ogrzewając do temperatury rekrystalizacji stali. Dzięki temu możliwe jest usuwanie wewnętrznych naprężeń, a metal staje się bardziej plastyczny i lepki.

      Ciężar i wymiary rur stalowych formowanych na zimno o grubych ściankach

      Zasady i przepisy

      W przypadku walcowania na gorąco istnieją wymagania i wymiary grubościennych rur zgodnie z GOST 8732 78. Walcowane na zimno odpowiadają GOST 8734-75.

      Rozważ najważniejsze punkty tych standardów:

      GOST 8732-78
      1. Średnica 20-550 mm.
      2. Maksymalna grubość ścianki wynosi 75, a minimalna to 2,5 mm.
      3. Długość zmierzona lub niezmierzona od 4 do 12,5 m.
      4. Wielkość gięcia zależy od grubości ściany (wymiary w mm):
        • do 20 - 1,5;
        • 20-30 - 2;
        • ponad 30 - 4.
        GOST 8734-75
        1. Średnica - 5-250 mm.
        2. Zakres grubości ściany wynosi 0,3-24 mm.
        3. Klasyfikacja rur według grubości ścianki:
          • szczególnie grubościenne - stosunek średnicy do grubości jest mniejszy niż 6;
          • grubościenne - 12,5-6;
          • cienkościenne - 12,5-40;
          • jeśli parametr jest bardziej - szczególnie cienkościenny.
          1. Dodatkowe warunki normy - wytwarzanie produktów, których wskaźniki nie odpowiadają przedstawionej wyżej gradacji, przeprowadza się po wstępnym uzgodnieniu specyfikacji technicznych.
          2. Krzywizna rury odkształconej na zimno dla każdego metra jest (w mm):
            • do 3, gdy grubość ściany wynosi 4-8;
            • do 2 - w 8-10;
            • do 1,5 - jeżeli grubość jest większa niż 10.
            Rura z tworzywa sztucznego o grubych ściankach

            Gdzie użycie

            Takie produkty są wykorzystywane w najbardziej krytycznych obszarach, w których główną rolę odgrywa niezawodność, na przykład w:

            1. Systemy hydrauliczne, w których bezszwowe rury stalowe są w stanie wytrzymać duże obciążenia.
            2. W produkcji różnych rodzajów energii - Wymienniki ciepła kotła powinny działać niezawodnie niezależnie od nadmiernego ciśnienia wewnętrznego i wysokich temperatur otoczenia. Rury bez szwu o grubych ściankach umożliwiają efektywne rozwiązywanie problemów związanych z procesem działania urządzeń narażonych na ekstremalne obciążenia połączone. Ich naprawy można wykonać ręcznie.
            3. Produkcja gazu i ropy, kiedy duża głębokość wiercenia wymaga użycia najbardziej niezawodnych materiałów do obudowy. Takie produkty mogą wytrzymać nacisk skał, zapewniając niezawodne działanie podczas ruchu ziemi.
            4. Przemysł chemiczny - używaj rur cienkościennych i grubościennych. Jeśli te pierwsze są potrzebne do zapewnienia czystej produkcji, te ostatnie są potrzebne, aby wytrzymać znaczny nacisk.

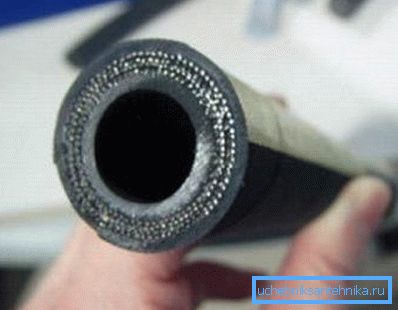

            Wzmocniona gumowa rura

            Wniosek

            Lista możliwości grubościennej rury stalowej może być duża, jak widzieliśmy w artykule. Zostały uznane za bezszwowe i elektryczne produkty, które są wykorzystywane w różnych branżach. Chociaż pierwsze i droższe, ale są one w stanie lepiej pokazać się w procesach, w których nie można zainstalować niczego poza nimi. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
