Rura kanalizacyjna jako ważny element sieci kanalizacyjnej:

Co to jest fajka, prawdopodobnie zna kogokolwiek, kto choć raz istotnie zaangażował się w układ ścieków. Jednak powierzchowna znajomość tego elementu nie wystarczy, dlatego zalecamy uważne przestudiowanie poniższych informacji. Następnie drenaż zostanie poprawnie zaprojektowany, a cały system będzie działał "jak zegar".

Dlaczego jest potrzebny?

System odprowadzania ścieków musi działać zgodnie z określonymi zasadami. I jedną z tych zasad jest komunikacja wszystkich rurociągów z atmosferą w celu wyrównania ciśnienia i wentylacji. Rury wentylacyjne służą nam właśnie w tym celu.

Zrozummy bardziej szczegółowo działanie tego elementu:

• Po przeprowadzeniu opróżniania, dreny zaczynają przemieszczać się w dół od pionu, a w górnych częściach rurociągu występuje obniżenie ciśnienia.
• Częściowo kompensuje to ruch wody w syfonach, ale z jednorazowym odpływem masy (na przykład po naciśnięciu przycisku na muszli klozetowej) może nie być wystarczającej ilości płynu, aby skompensować podciśnienie.
• W rezultacie wszystkie syfony nad pionem są wysuszone, a nieprzyjemne zapachy kanalizacji zaczynają przenikać przez rury. Oczywiście można je zablokować zwykłą porcją wody, ale do następnego użycia kranów "aromat" będzie rozprowadzany po całym terenie prawie bez przeszkód.

Ten problem rozwiązuje się, instalując specjalny potok, który nazywa się lejkiem. Zapewnia to, że wymagana ilość powietrza dostaje się do układu, podczas gdy wzrost ciśnienia nie występuje, a syfony nie są opróżniane.

Instrukcja zaleca instalację tego elementu:

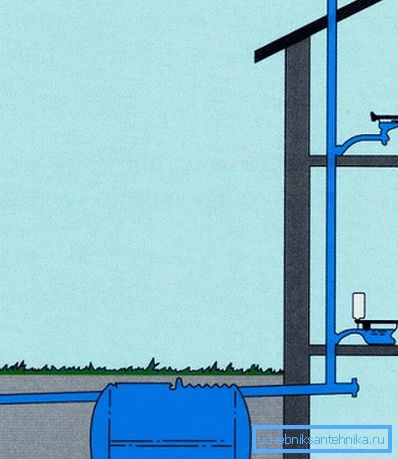

• W budynkach jednokondygnacyjnych wyposażonych w pionowy o średnicy nie większej niż 50 mm.
• W budynkach dwupiętrowych, jeśli na drugim piętrze znajdują się urządzenia sanitarne, które są źródłem wody kanalizacyjnej.
• W budynkach mieszkalnych.
• W domach z basenami, saunami i innymi budowlami, które charakteryzują się "salwą", należy spuścić dużą ilość wody.

Jednocześnie fana wentylacyjna w prywatnym domu z dość mocnym ptaszkiem (110 mm) w żadnym wypadku nie jest obowiązkowa. Jeżeli suma średnic wszystkich drenów jest mniejsza niż średnica pionu, wówczas można odstąpić od jego instalacji: przepływ wody nadal nie będzie w stanie zablokować całego prześwitu rurociągu.

Zwróć uwagę! Wentylacja szamba bez rury lejowej również nie będzie działać tak, jak tego potrzebujemy: nawet w przypadku częściowego biologicznego oczyszczania ścieków, zapachy będą się rozprzestrzeniać.

Technika montażu

Instalacja rurowa

Instalacja lub wymiana rury lejowej w mieszkaniu odbywa się zwykle bezpośrednio w procesie naprawy. Jest to spowodowane dużą pracochłonnością procesu, a także dużą ilością niszczenia, które mu towarzyszy: wymiary lejka są takie, że otwory w sufitach będą musiały być dość duże.

Sama detal jest kontynuacją pionu i można go montować z najprostszych materiałów.

Inną kwestią jest to, że wybór elementów i ich instalacja powinna być zgodna z kilkoma zasadami:

1. Idealnie, średnica rury lejowej powinna pokrywać się ze średnicą pionu (najlepiej w obu przypadkach przyjąć 110 mm). Więc nie tylko ułatwimy sobie życie podczas instalacji, odmawiając adapterów, ale także gwarantując wyrównanie ciśnienia.
2. Zewnętrzna część rurociągu musi być umieszczona w taki sposób, aby odpływające powietrze rozpraszało się tak szybko, jak to możliwe, a nieprzyjemny zapach nie rozprzestrzeniał się.. Z tego powodu rura wentylatora w budynku wielokondygnacyjnym jest zwykle wyświetlana na otwartym dachu, a w prywatnym domu znajduje się dalej od sąsiednich działek.
3. Bardzo ważne jest również przestrzeganie prawidłowego stosunku temperatury: dolna część rury musi koniecznie znajdować się w ogrzewanym pomieszczeniu, a górna część - w chłodzie. Tylko w tym przypadku kierunek i prędkość ruchu powietrza w układzie będą optymalne.

Wskazówka! Umieszczanie wyników na strychu jest surowo zabronione!

Sam proces instalacji dla mniej lub bardziej doświadczonego kreatora nie jest trudny:

• Jako materiał używamy rury żeliwnej lub plastikowej. Żeliwo charakteryzuje się wysoką ceną i bardzo dużą masą, ale taka konstrukcja jest praktycznie "wieczna". Z drugiej strony, tworzywo sztuczne jest łatwiejsze do przetworzenia, ponieważ początkujący powinni wybrać tę opcję.
• Rozpocznij instalację od dolnego punktu mocowania znajdującego się w pionie lub na fundamencie.

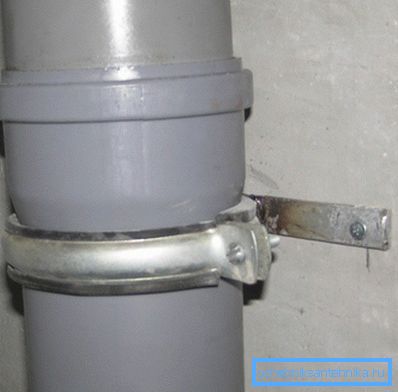

• Rura wentylatora jest ułożona ściśle w pionie, mocowana do konstrukcji wsporczych za pomocą zacisków węża na kotwach.

• Po zakończeniu prac instalujemy adapter z kranem do pralki (w razie potrzeby) i muszli klozetowej.

• W niektórych przypadkach (kiedy pion przechodzi w bezpośrednim sąsiedztwie lokali mieszkalnych) może być wymagana izolacja akustyczna. Najłatwiej jest go wykonać za pomocą natrysku pianki poliuretanowej lub ułożenia obudowy z pianki polistyrenowej.

Sprawdź zawory

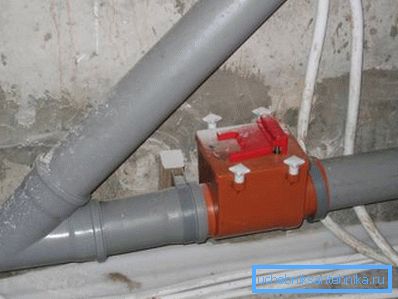

Opisując proces instalacji systemu, nie można zignorować takiego elementu, jak zawór zwrotny.

Ta część pełni wiele funkcji:

• Po pierwsze, zawór zapobiega ruchowi powrotnemu spustów, blokowaniu przedostawania się wody do ścieków, odchodowi w toalecie itp.
• Po drugie, urządzenie zapobiega powrotowi do układu cząsteczek mechanicznych, które mogą prowadzić do pęknięcia zaworów.
• Po trzecie, dzięki zaworom w systemie kanalizacyjnym gryzonie nie mogą się poruszać, aw rejonach południowych - i gady.
• Wreszcie, montaż takiej części przyczynia się do wyrównania ciśnienia w przypadku błędów w układaniu rur: możliwe jest częściowe wyrównanie niedostatecznego nachylenia.

Z założenia zawory są podzielone na wewnętrzne i zewnętrzne:

• Zawór wewnętrzny jest montowany za pomocą specjalnej wkładki umieszczonej w świetle rury. Aby zainstalować element odtłuszczony i oczyszczony, a następnie umieścić go w wybranej lokalizacji. Teraz, po przejściu ścieków, skrzydło zaworu otwiera się, a przy ich braku pozostaje zamknięte.

Wskazówka! Zawór wewnętrzny jest montowany bez użycia smarów silikonowych i uszczelniaczy - tylko "suchy"!

• Model zewnętrzny działa na podobnej zasadzie. Do zainstalowania w potoku zainstalowany jest specjalny adapter.

Usunięcie kanału wentylacyjnego

Samodzielna instalacja systemu wentylatora przewiduje również instalację wylotowej rury odpowietrzającej.

Tutaj warto stosować się do takich zaleceń:

• W przypadku płaskiego, nieutwardzonego dachu, wielkość części wentylacyjnej musi wynosić co najmniej 50 cm, im większa jest kalenica, tym dłuższa musi być na niej rura.

Wskazówka! Jeśli w Twojej okolicy wieje silny wiatr lub spada duża ilość śniegu, z góry zadbaj o wzmocnienie konkluzji wentylacyjnej z przedłużeniami.

• Jeśli dach jest aktywnie używany lub używany, na przykład, do uprawy roślin, wówczas rura odpowietrzająca musi być podniesiona o co najmniej 3 m.
• Wycofanie rurociągu kominowego nie może być połączone w jednej obudowie z kanałem wentylacyjnym lub kominem.
• Jeżeli w pobliżu znajdują się otwarte okna lub balkony, to minimalna odległość od nich do cięcia rur wynosi 4 m.

Sam projekt nie przewiduje żadnych dodatkowych akcesoriów ułatwiających okap. Niepożądane jest również instalowanie przegród lub podobnych urządzeń, ponieważ prowadzą one do tworzenia się skroplin i do zmniejszenia przepuszczalności.

W wyjątkowych przypadkach dozwolone jest wyjmowanie rury lejowej przez ścianę, ale w tym przypadku obowiązuje wymóg SNIP, zgodnie z którym nadal konieczne będzie podniesienie dyszy powyżej poziomu dachu. Tak więc segment zewnętrzny powinien być wykonany dość długo, mocując go niezawodnie na konstrukcjach nośnych.

Wniosek

Rura kanalizacyjna jest prawie obowiązkowym elementem. Możesz obejść się bez niego tylko w jednopiętrowych domach, ale nawet tam powinieneś pomyśleć o rozwiązaniu problemu nieprzyjemnego zapachu. Montaż takiego urządzenia wiąże się ze znacznymi kosztami pracy, dlatego najlepiej go wykonać razem z instalacją samego systemu odwadniającego. Zastosowana technologia została opisana bardziej szczegółowo w filmie w tym artykule.
