Rura kanalizacyjna: zastosowania, wymagania prawne,

Co to jest - rura kanalizacyjna? Dlaczego jest potrzebny? Czy istnieją jakieś dokumenty regulujące jego strukturę? W jakich przypadkach i jak możesz zarządzać bez praw fanów? Zrozummy to.

Co to jest

Rura kanalizacyjna to sekcja systemu kanalizacyjnego, która służy nie do przemieszczania drenów, ale do wentylacji. Mówiąc krótko, rura łączy kanał z atmosferą.

Dlaczego tego potrzebujesz?

Są dwa powody.

1. Tak jak w każdej innej pionowej rurze, w pionie kanału znajduje się ciąg. Wzrost ciśnienia w górnej części kanalizacji domowej dość naturalnie prowadzi do tego, że powietrze zaczyna wnikać do pomieszczeń mieszkalnych poprzez nieszczelne połączenia. To powietrze nie pachnie jak róże.

Uwaga: każde urządzenie sanitarne jest wyposażone w zawór wodny. Poprzez uwolnienie zlewu lub prysznica powietrze nie przejdzie; Jednakże połączenia kolana syfonu i grzebienia kanalizacyjnego (wewnętrzny układ ściekowy) nie zawsze są szczelne.

1. W przypadku zrzucania salwy (jednoczesne płukanie w dwóch toaletach na pionie, odprowadzanie wody z kilku wanien itp.) Często występuje sytuacja, gdy pion jest pełny. Przed przepływem wody tworzy przód powietrza z nadciśnieniem; to powietrze jest emitowane podczas audytów ścieków w suterenach budynku mieszkalnego lub przez kanał kanalizacyjny, szambo itp. Ale za masą wody płynącą w dół powstaje próżnia, która wysysa wodę z syfonów, zakłócając działanie bram wodnych. Odgłos uderzającej toalety lub zlewu sam w sobie nie daje radości właścicielowi; kiedy zapowiada falę aromatów - podwójnie nieprzyjemny.

Oba problemy są z powodzeniem rozwiązywane przez prosty zwornik między górnym punktem systemu odpadów a atmosferą. Powstały zapach powoduje nieprzyjemne zapachy opuszczające dom za pomocą pionu kanalizacyjnego; przy wysypywaniu salwy powietrze jest przez nią zasysane.

Dokumenty regulacyjne

W aktualnej dokumentacji regulacyjnej układ rur lejowych ma wpływ co najmniej dwukrotnie.

SNiP 2.04.01-85

Zgodnie z pkt 17.18 SNiP 2.04.01-85 ścieki z gospodarstw domowych lub przemysłowe muszą być wentylowane. Wentylacja odbywa się za pośrednictwem pionów; ich część wydechowa jest odprowadzana przez szyb wentylacyjny lub przez dach. Jaka powinna być wysokość pionu?

Minimalna odległość od części wylotowej pionu do najbliższego balkonu lub okna wynosi 4 metry. Z tym, co łączy się z instrukcją - myślę, że nie trzeba tego tłumaczyć.

SP 40-107-2003

Kodeks zasad budowlanych SP 40-107-2003 w paragrafie 4.8 oddzielnie określa przypadek eksploatowanego dachu. Według niego część wydechowa pionu powinna w rzeczywistości wynosić co najmniej trzy metry; jednak zamiast sprzętu można po prostu połączyć cztery lub więcej pionów w obrębie podłogi technicznej lub poddasza.

Komentarz autora: w tym przypadku, przy uwolnieniu salwy w jednym lub dwóch pionach, reszta faktycznie spełni rolę leja dla nich. Nie można jednak uciec od pędu utworzonego w pionach: najmniejszego naruszenia szczelności w jakimkolwiek połączeniu - i zapachy przenikają do pomieszczeń na piętrze.

Reguły

Jak dokładnie powinny być zainstalowane przewody wentylatora?

1. Przejścia średnicy (przede wszystkim - obniżenie w części wylotowej rury) są niepożądane. Przy zmniejszaniu średnicy od 110 do 50 mm, przepustowość kolumny wzrasta o około 5 razy; może nie wystarczyć, aby zrekompensować spadek ciśnienia powietrza.

1. Poziome odcinki rury układane są z tym samym nachyleniem co system kanalizacyjny - 2 cm na metr bieżący. Nachylenie zapobiegnie powstawaniu zatorów wodnych i lotniczych.
2. Ropnie kanalizacyjne otwierające się na poddasze to zły pomysł. Materią są nie tylko zapachy: mokre parowanie pogorszy izolację, zamoczy izolację wilgocią i spowoduje gnicie systemu kratownicy.

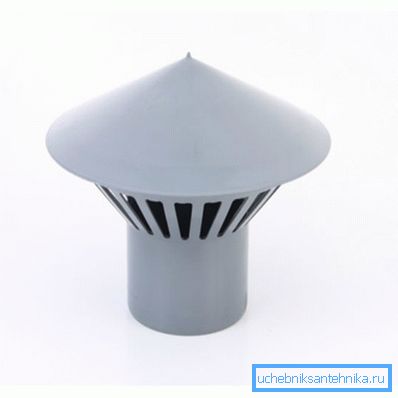

3. Lepiej jest przewidzieć stojak na wentylator z deflektorem (zwany też grzybem lub parasolem). Dzięki deflektorowi woda deszczowa i śmieci nie dostaną się do pionu; przy wietrznej pogodzie zwiększa jednocześnie ciąg w rurze, dzięki czemu wentylacja jest bardziej wydajna. Cena parasola na rurę 110 mm wynosi od 120 do 200 rubli.

Wyjątki

Czy można obejść się bez wentylacji kanalizacji?

Oto standardowe zalecenia:

• Projektowanie i budowa domów bez kominów jest dozwolona tylko wtedy, gdy jest to budowla jednokondygnacyjna lub dwupiętrowa.
• W tym samym czasie w domu powinno być nie więcej niż jedna toaleta i jedna wanna.

A oto lista przypadków, w których nawet przy małej liczbie pięter potrzebne są rury wentylacyjne.

• Jeśli toaleta i wanna są rozdzielone na różnych piętrach.
• Jeśli system kanalizacyjny jest ułożony z rurą o średnicy mniejszej niż 100 milimetrów (szczerze mówiąc, aby podłączyć toaletę do tej rury, musisz mieć poważne odchylenia rozwojowe).

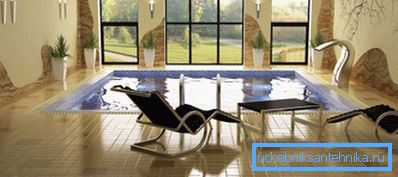

• Jeśli dom jest zbudowany basen.

• Jeżeli lokalna oczyszczalnia ścieków używana do unieszkodliwiania odpadów jest hermetyczna (typowym przykładem są stacje oczyszczania biologicznego).

Specjalny przypadek

Mieszkańcy wyższych pięter często całkowicie demontują kanał kanalizacyjny nad trójnikiem. Ściśle mówiąc, nie można tego zrobić: każda zmiana w konfiguracji komunikacji inżynierskiej powinna nastąpić wraz z błogosławieństwem pracowników mieszkaniowych i zakładów użyteczności publicznej, których, oczywiście, nigdy nie dadzą. Jednak pozostaje faktem: naprawie w toalecie towarzyszy czasami usunięcie nieużywanego, z punktu widzenia właściciela mieszkania, rury.

Co zrobić, jeśli ta operacja już doprowadziła do dość przewidywalnych wyników - stabilny zapach ścieków we wszystkich mieszkaniach wyższych pięter wzdłuż pionu?

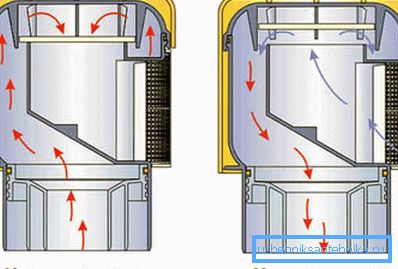

Najprostszym rozwiązaniem tego problemu jest zawór spustowy kanalizacji. Co to jest? Konstruktywne rozwiązania mogą być różne, dlatego nie opisujemy mechanizmu pracy, ale funkcjonalności urządzenia.

Krótko mówiąc, jest to urządzenie, które przepuszcza powietrze tylko w jednym kierunku. W trybie normalnym w górnej części pionu z powodu nadciśnienia jest obecny; jednak zawór ściekowy nie dopuszcza do pomieszczenia nasyconego powietrza z zapachami i wilgocią. Próżnia wytworzona w pionie podczas wyładowania salwy spowoduje otwarcie zaworu i zasysanie powietrza.

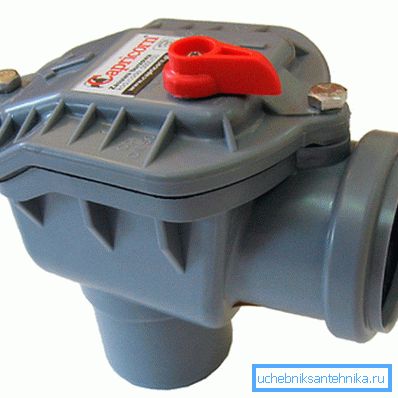

Jest to przydatne: zawory (próżniowe) są produkowane w dwóch rozmiarach - 110 i 50 mm. Te ostatnie są używane do pojedynczych urządzeń i rur spustowych w niektórych domach starych projektów.

Uwaga: zawór próżniowy nie jest panaceum. Zapachy w mieszkaniach na pionie nie będą tylko pełne uszczelnienie całego połączenia. Tak więc wszystkie połączenia syfonów i pasów z rurami są koniecznie zaopatrzone w mankiety.

Wskazówki

Autor, bazując na swoim doświadczeniu, pozwoli sobie na dodanie kilku uwag do standardowych zaleceń.

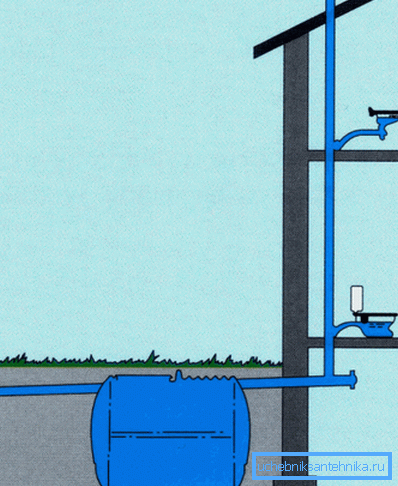

Dom z dwiema łazienkami i łazienkami - jedna łazienka na każdym piętrze - funkcjonował idealnie przez rok bez wylotu wentylatora. Zapachów nie obserwowano. Ściśle synchroniczne spłukiwanie dwóch muszli klozetowych - rzadkie wydarzenie; Wanna lub prysznic z nowoczesnymi kratami ściekowymi o dość małej pojemności, tym więcej ścieków nie będzie się przelewać.

Projektując lokalizację wylotu wentylatora, zdecydowanie należy wziąć pod uwagę dominujący kierunek wiatru. Zapachy mogą rozciągać się na odległość, która przekracza 4 metry określone w SNiP 2.04.01-85.

Nie powinieneś wykonywać części wydechowej pionu znacznie dłużej niż wymagają tego dokumenty regulacyjne.

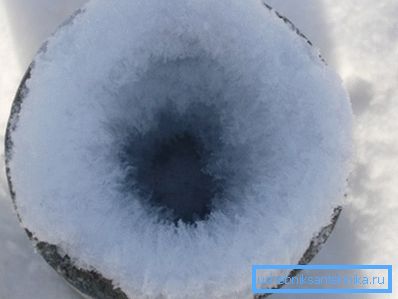

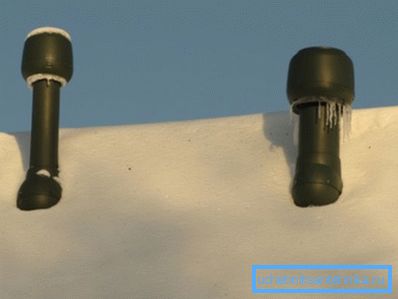

Im dłuższa rura, tym mniejsze prawdopodobieństwo, że zostanie podgrzana na całej długości wilgotnego i ciepłego powietrza wznoszącego się z domu. A na zimnych ścianach nieuchronnie zamraża lód, stopniowo zmniejszając luz do zera. W budynkach mieszkalnych znaczna część skarg na zimę mieszkańców to właśnie zapach ścieków, który pojawił się w wyniku zatorowych zatorów.

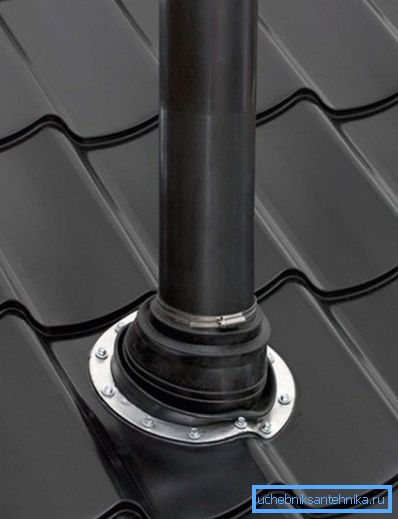

W prywatnym domu, instalując system kanalizacyjny własnymi rękami, wylot wentylatora może zostać uwolniony nie tylko przez dach, ale także przez dowolny z szczytów. To znacznie uprości izolację.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w projektowaniu lub modernizacji własnych domowych kanalizacji. Jak zawsze, wideo w tym artykule zawiera dodatkowe materiały tematyczne. Sukcesy!
