Rura kwadratowa i prostokątna - rodzaje i cechy tego typu
Rury kwadratowe i prostokątne są obecnie aktywnie wykorzystywane w prawie wszystkich dziedzinach przemysłu. Taka konfiguracja znacznie zwiększa parametry techniczne wytrzymałości niezbędnej w budownictwie, projektowaniu samochodów i produkcji mebli. Każdego roku asortyment rur profilowanych stale rośnie, w porównaniu do asortymentu produkowanego 20-30 lat temu, zwiększył się on ponad 2 razy.

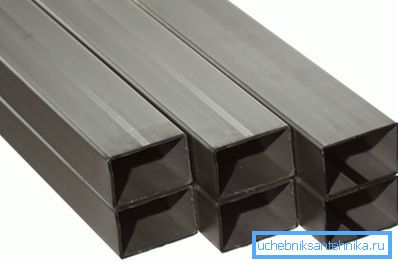

Dlaczego prostokąt
Sekcja okrągła doskonale nadaje się do transportu cieczy lub gazów. Cylindryczny kształt lepiej przytrzymuje i jest znacznie łatwiejszy do wykonania. Ale produkty profilowane są bardziej odporne na obciążenia zewnętrzne. Konfiguracja i wymiary prostokątnych rurek są takie, że mają 2 poprzeczne żebra.

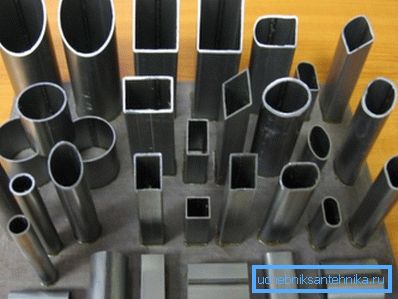

Odmiany produktów
Wszystkie rury o przekroju kwadratowym lub prostokątnym są konwencjonalnie podzielone na 3 typy.
- Najpowszechniejszy typ jest uważany za konstrukcję spawaną.. Taki produkt wykonany jest z blachy giętej i przyspawanej na specjalnym sprzęcie. Metalowe, spawane, prostokątne rury według GOST 30245 są regulowane, a cena takich produktów jest najbardziej akceptowalna, dlatego są one stosowane częściej.

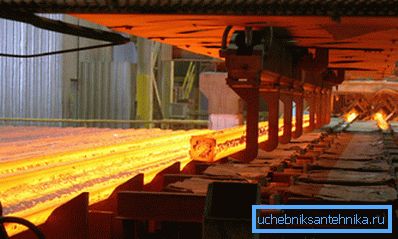

- Wyroby walcowane na gorąco, mają raczej wysoką charakterystykę działania, są droższe w produkcji, ale ta technologia pozwala na produkcję rur o wyraźnie określonych parametrach.
- Konstrukcje wykonane na walcowniach zimnych, początkowo mają wysoką wytrzymałość, ale słabą elastyczność. Aby zwiększyć elastyczność technologii używanej "wakacje". Metal jest podgrzewany do określonej temperatury i powoli schładzany.
Ważne: każdy asortyment rur prostokątnych według GOST 8639 82 reguluje produkcję wyrobów walcowanych na walcowniach rurowych do walcowania na gorąco i na zimno.
Jakie są zalety produktów kwadratowych i prostokątnych?
- Jak wspomniano wcześniej, ze względu na obecność naturalnych równoległych usztywnień, struktury takie mają znacznie większą wytrzymałość niż rury walcowane na gorąco tego samego przekroju. Dodatkowo, walcowany na gorąco metal jest nieproporcjonalnie cięższy i nieporęczny.

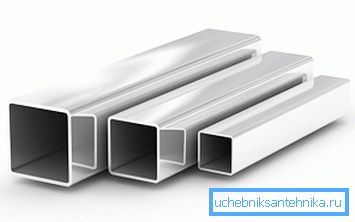

- W chwili obecnej prawie wszystkie produkty metalowe podlegają obróbce antykorozyjnej, co zapewnia znaczny wzrost żywotności. Stal nierdzewna i stopowa początkowo nie wymagają takiej obróbki.
- Prostokątny lub kwadratowy kształt rur jest dobrze zamontowany na pionowych i poziomych płaskich powierzchniach. Takie konstrukcje są wygodne do pokrycia wszelkich materiałów wykończeniowych.
- W pustych produktach łatwo jest umieścić dowolną komunikację. Od linii kablowych po zaopatrzenie w wodę.
- Prostokątne lub kwadratowe projekty są bardziej wygodne do przechowywania, pakowania i transportu, w porównaniu z okrągłym odcinkiem, produkty te zajmują dużo mniej miejsca.
Co do obliczeń
Objęcie całego asortymentu prostokątnych rur w jednym artykule jest nierealistyczne. Należy jednak pamiętać, że przy zakupie i transporcie ważna jest waga rury prostokątnej, ponieważ metalowe podstawy uwalniają produkty wagowo.

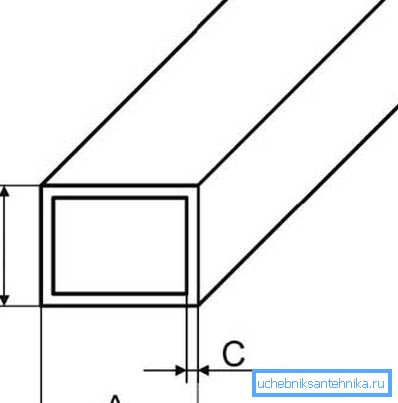

Ciężar licznika bieżącego rury prostokątnej zależy od jej wielkości w przekroju i grubości ścianki. W warunkach polowych wartość tę można obliczyć, a także wagę blachy. Innymi słowy, aby wykonać skanowanie projektu w metrach kwadratowych, pomnóż przez stały, w tabelach, ciężar właściwy tego metalu w gramach i grubość ścianki w milimetrach.
Wartości uzyskane w wyniku takich obliczeń będą przybliżone. Oczywiście możesz ich używać, jeśli nie masz tabeli z dokładnymi danymi. Jeszcze lepiej jest skorzystać z kalkulatora online, za pomocą którego można dokładnie obliczyć ciężar prostokątnej rury.
Na przykład, przedstawiamy część tabeli opracowaną zgodnie z GOST 8645 82 dla konstrukcji stalowych. Ten sam GOST dla rur prostokątnych reguluje parametry produktów ze stali nierdzewnej, stopowej i innych specjalnych gatunków metalu.
Ciężar rury stalowej.
| Prostokątna sekcja rury | Ściana | Waga 1m / p |
| 20 X 15 mm | 1,5 mm | 0,810 kg |
| 20 X 15 mm | 2,0 mm | 1,070 kg |
| 25 X 15 mm | 1,0 mm | 0,620 kg |
| 25 X 15 mm | 1,5 mm | 0,930 kg |
| 25 X 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1 178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 X 20 mm | 1,5 mm | 1,401 kg |
| 40 X 20 mm | 2,0 mm | 1 853 kg |
| 40 X 25 mm | 1,5 mm | 1,554 kg |
| 40 X 25 mm | 2,0 mm | 2 057 kg |
| 50 X 20 mm | 1,5 mm | 1 660 kg |
| 50 X 20 mm | 2,0 mm | 2 198 kg |
| 50 X 25 mm | 1,5 mm | 1 778 kg |
| 50 X 25 mm | 2,0 mm | 2355 kg |
| 50 X 30 mm | 1,5 mm | 1849 kg |
| 50 X 30 mm | 2,0 mm | 2 449 kg |
| 50 X 40 mm | 1,5 mm | 2100 kg |
| 50 X 40 mm | 2,0 mm | 2 790 kg |
| 50 X 40 mm | 2,5 mm | 3 470 kg |
| 60 x 20 mm | 1,5 mm | 1849 kg |
Ważne: w tabelach produktów profilowanych wskazano teoretyczną wartość masy materiału. Normy dopuszczają odchylenie danych teoretycznych od rzeczywistej masy w granicach 12%.
Gdzie są używane rury
Teraz prawie każda budowla korzysta z profilowanego materiału. Pamiętaj, jak szybko rosną nowoczesne centra handlowe, pawilony, sale wystawowe i inne podobne obiekty. Wszystko to stało się możliwe, ponieważ rama w nich jest złożona z metalowych belek i profilowanych rur.
Konstrukcja, jeden z tych obszarów, w których twierdzi się o zewnętrznej stabilności rur. Szczelność produktów we wspieraniu konstrukcji budowlanych zanika w tle. Istnieje oddzielny system GOST do rur prostokątnych wykonanych techniką spawania.
Asortyment rur prostokątnych według GOST 30245 2003, ma obecnie najszerszy zakres rozmiarów dla spawanych produktów.
Ważne: belka dwuteowa w swojej charakterystyce wytrzymałości przewyższa profilowaną rurę, dlatego kwadratowe i prostokątne rury są stosowane w pośrednich, otwartych konstrukcjach, ze średnim poziomem obciążenia lub w miejscach, w których istotna jest estetyczna strona zagadnienia.
Ale profilowane produkty w budownictwie są używane nie tylko do produkcji belek nośnych w wysokich budynkach. Nie mniej popularny jest ten materiał przy układaniu lekko obciążonych i technologicznych konstrukcji.
Prostokątna balustrada bimetaliczna znajduje się w każdym biurze. Prostokątna rura z tworzywa sztucznego, doskonale nadaje się do układania ukrytych linii kablowych w wysokich budynkach. Wreszcie, tymczasowo składane pawilony wystawowe lub handlowe są z reguły wykonywane właśnie z takiego profilu. (Zobacz także artykuł Układanie kabli w rurach: funkcje.)

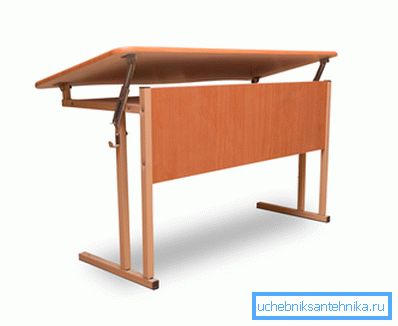

Ta forma jest szeroko stosowana w produkcji mebli. Wszyscy chodziliśmy do szkoły i pamiętamy, nie zawsze piękne, ale niezawodne i trwałe biurka i stoły, montowane na podstawie kwadratowych lub prostokątnych rurek. Współcześni projektanci mebli również nie zapominają o tych profilach.
Teraz prawie każdy pojazd poruszający się na kółkach ma w swojej konstrukcji elementy nośne wykonane z kwadratowych lub prostokątnych rur. Z wózka w kraju, z przyczepy do samochodu i kończąc na sportowym wyścigowym samochodzie wyścigowym, wszędzie są takie fajki.

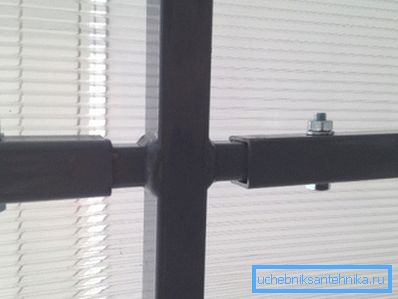

I wreszcie, wiejskie szklarnie, które szybko i szybko demontują swoje własne ręce, często są wykonane z dokładnie ukształtowanego metalu lekkiego. Instrukcje montażu takich struktur nie przekraczają 1 strony i są zrozumiałe na poziomie intuicyjnym.
Film w tym artykule pokazuje profilowane rurki.
Wniosek
Nikt nie będzie się spierał z faktem, że w przyrodzie nie ma uniwersalnych materiałów. Rury kwadratowe i prostokątne również nie są wyjątkiem. Jednak w wielu dziedzinach przemysłu budowlanego i produkcyjnego są one niezbędnym materiałem.
