Rura miedziana - aktualne przepisy i szczegóły dotyczące

Pewien człowiek zaczął robić miedziane rury wkrótce po tym, jak nauczył się, jak wytapiać samą miedź. Przez kilkaset lat materiał ten wiernie służył w życiu codziennym i różnych branżach. W tym momencie w naszym stanie wytwarzana jest rura miedziana zgodnie z GOST 617 2006, której twórcy starali się jak najlepiej dostosować ten dokument normatywny do swoich europejskich odpowiedników.

Specyfikacja produktu

Miedź jest nie tylko drogim materiałem, którego cena może być wielokrotnie wyższa niż zwykłych polimerów, ale także bardzo elastycznym i wysokiej jakości materiałem, którego trwałość i unikalne cechy łatwo rekompensują początkową inwestycję.

Wszystkie momenty robocze związane z racjonowaniem i standaryzacją produktów miedzianych są ustalone w GOST 617. Po raz pierwszy ten dokument pojawił się u zarania władzy radzieckiej, mianowicie w 1919 roku, jest nam znany jako GOST 617 19. Od tamtych czasów, z godną pozazdroszczenia konsekwencją, około 1 Raz na dekad standardy te są stale aktualizowane.

Ale wszystkie te standardy zostały opracowane dla wielkiego i potężnego byłego Związku Radzieckiego, którego system metrologiczny był nieco inny niż europejski. Dlatego ostatni, który pojawił się w sojuszu z GOST 617 90 na rury miedziane w nowej erze stosunków rynkowych, już nie odpowiadał czasowi. W rezultacie powstał wyżej wymieniony standard z 2006 roku.

Ważne: wiele z tych standardów nie straciło na aktualności. Rzeczywiście, od radykalnych zmian, w ostatnim dokumencie, możemy nazwać przejście z rachunku różniczkowego w calach do oznaczenia w milimetrach. W przeciwnym razie wszystkie aktualizacje w większości dotyczyły wyłącznie zwiększenia asortymentu produktów.

Zalety materialne

• Materiał ten jest odporny na korozję, dzięki czemu wiodący producenci udzielają gwarancji na ten produkt od 80 lat i dłużej. Na przykład najwyższej jakości tworzywo sztuczne może służyć do 50 lat.
• W przeciwieństwie do PCW i niektórych innych polimerów, takie struktury nie obawiają się ekspozycji na promieniowanie ultrafioletowe.
• Spośród użytych materiałów ten metal ma prawdopodobnie najszerszą amplitudę temperaturową podczas pracy.. Dobrze się czuje zarówno w temperaturze -200 ° C, jak i w temperaturze +200 ° C, podczas gdy polimery wytrzymują od -15 ° C do +140 ° C.

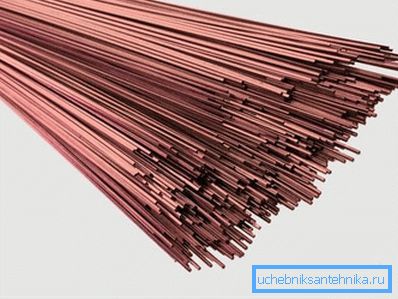

Ważne: górna, dodatnia granica działania zależy od temperatury topnienia lutowia, która została wykorzystana do lutowania połączeń i może osiągnąć +700 ° C.

• Konstrukcje o grubości ścianki do 2 mm, tradycyjnie stosowane w instalacjach wodno-kanalizacyjnych i grzewczych, są w stanie wytrzymać ciśnienie wewnętrzne do 54 atm, przy maks. 25 atm dla wzmocnionego tworzywa sztucznego.

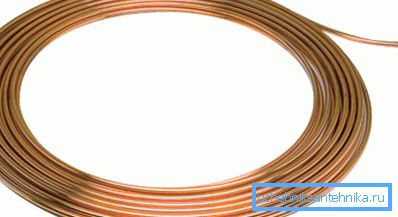

• Ze względu na wyjątkową charakterystykę ciągliwości rury można łatwo się zgiąć. Dodatkowo, dzięki tej samej plastyczności, wytwarzana jest jedyna w swoim rodzaju, miedziana rura falista.
• W instalacjach wodno-kanalizacyjnych woda jest chlorowana, a od dłuższego kontaktu z chlorem stal staje się bezużyteczna. Miedź pokryta jest warstwą tlenku i może służyć w nieskończoność.
• Metal ten ma działanie bakteriobójcze, wskaźnik ten nie jest tak wysoki jak srebra, ale wystarczy, że rury nie zarastają pleśnią.

Porozmawiajmy o niedociągnięciach

• Wszyscy zawodnicy jednogłośnie stwierdzają, że cena materiału jest bardzo wysoka, ale dzieci i wnuki będą ci dziękować za taki układ.
• Drugą rzeczą, na którą wskazują przeciwnicy, jest wysoka waga miedzianej rury. Rzeczywiście, gęstość materiału wynosi 8920 kg / m ?, wbrew maksymalnym 7900 kg / m? stać się. Tak więc półcalowa stalowa rura o ściance 1 mm będzie o 12% lżejsza.

Ale w przypadku instalacji hydraulicznej wystarczająca jest ściana 0,8 mm, w wyniku czego ciężar jest wyrównany. Dodatkowo koszt rury miedzianej na metr, ze ścianą 0,8 mm będzie znacznie niższy.

Kilka chwil instalacji

Dla instalacji okablowania jest czasami ważne obciążenie konstrukcji nośnych. Najłatwiej jest znaleźć wagę miedzianej rury ze stołów asortymentu według GOST lub skorzystać z kalkulatora online.

Ale jeśli te dwie metody nie są dostępne, możesz obliczyć je ręcznie. Aby to zrobić, musisz wiedzieć, ile metrów miedzianych rur w danym segmencie licznika produktu.

Następnie konieczne będzie pomnożenie kwadratu ścian konstrukcji w metrach kwadratowych, przez grubość ścianki w mm i przez ciężar właściwy metalu równy 8920 kg / m2. Takie obliczenia nie mogą się pochwalić dużą dokładnością, więc są stosowane tylko w ostateczności.

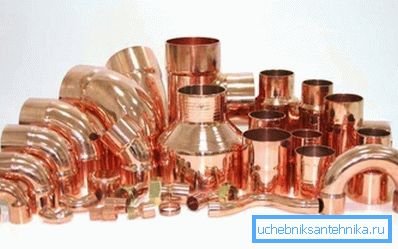

Tradycyjnie, w większości przypadków takie okablowanie jest montowane przez lutowanie za pomocą palnika gazowego. Rury miedziane są również naprawiane. Najwygodniejszym sposobem jest lutowanie zwykłym lutem cyny, instrukcja jest prosta, rura musi być wycięta dokładnie za pomocą specjalnego przecinaka do rur, a fazka powinna zostać usunięta za pomocą skrobaka.

Następnie jeden koniec rury jest rozciągany przez ekspander rury do głębokości przekraczającej średnicę produktu. Luz wspólny wynosi 0,025 mm.

Następnie powierzchnię produktu czyści się, poddaje działaniu strumienia i łączy. Proces lutowania odbywa się poprzez podgrzanie połączenia do temperatury przekraczającej temperaturę topnienia lutowia. Specjaliści radzą nie ogrzewać lutowia, powinien on topić się od kontaktu z rurą, więc z powodu efektu kapilarnego stopiony lut wypełni szczelinę między rurami.

Oprócz lutowania można użyć metody obciskania, której jeden z wariantów jest pokazany na filmie w tym artykule. Jednak takie połączenie nie jest uważane za niezawodne, nie zaleca się go montować w ścianach lub używać w konstrukcjach ciśnieniowych o wysokim ciśnieniu. Dodatkowo, jeśli włożysz zbyt dużo wysiłku, możesz uszkodzić rurę.

Warto również wspomnieć, że produkty są wyżarzane i nie wyżarzane. W procesie produkcji bez szwu walcowanej rury, z powodu zimnej deformacji metalu, struktura materiału zmienia się i traci swoją elastyczność. Aby przywrócić te cechy konstrukcji, "uwolnią", proces odpuszczania obejmuje ogrzewanie do 700 ° C i stopniowe chłodzenie.

Ważne: nie stosuje się również rur nie wyżarzanych, ale tylko w konstrukcjach z prostym rurociągiem, ponieważ niemożliwe jest zginanie takich produktów, po prostu zaczną pękać i pękać.

Wideo w tym artykule szerzej pokazuje niektóre punkty zastosowania rur miedzianych.

Wniosek

Koszt rury miedzianej na metr na pierwszy rzut oka może się przerazić. Ale jakość i trwałość tych struktur zostały już przetestowane przez czas. Wystarczy przypomnieć, że w skąpej i roztropnej Europie większość budynków jest wyposażona w te same konstrukcje.
