Rura npvh: dokumenty regulacyjne i funkcje aplikacji

Jaka powinna być rura NPVH zgodnie z GOST R 51613-2000? Gdzie są używane te rury? Jak są montowane? Czy materiał ma jakieś cechy, które należy wziąć pod uwagę podczas instalacji? Spróbujmy znaleźć odpowiedzi.

Studiujemy GOST

Niespodzianka niespodzianka

Jesteśmy przyzwyczajeni do tego, że instalując instalacje hydrauliczne, rury z NPVH (nieplastyfikowanego polichlorku winylu) są stosowane głównie jako rury kanalizacyjne. Jednocześnie kanalizacja, która jest wewnętrzna i zewnętrzna, w większości przebiega samoczynnie.

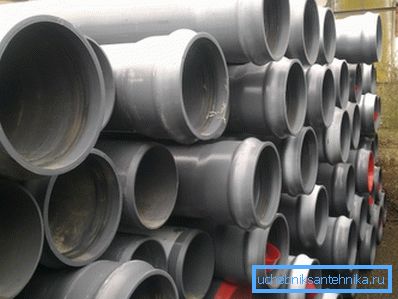

Badanie dokumentów regulacyjnych przyniesie nam nieoczekiwane odkrycie: GOST R 51613-2000 to jedyny stanowy standard, w którym produkowane są rury PVC. Ponadto każda rura wyprodukowana zgodnie z nią jest rurą ciśnieniową.

Przy okazji: oczywiście nie ma przeszkód w stosowaniu rur ciśnieniowych podczas układania ścieków o swobodnym przepływie. Jedyną rzeczą, która może zmylić potencjalnego klienta lub kupującego, jest nadmierna grubość ścian, a zatem nie najskromniejsza cena.

Wymagania

Zakres zastosowania sformułowany przez standard wygląda raczej niejasno: produkty są przeznaczone do transportu wody, w tym wody pitnej, oraz innych ciekłych i gazowych substancji. Oczywiście, nie ma przeszkód w korzystaniu z rur podczas układania kanałów ściekowych.

Jakie zasady powinny spełniać rury kanalizacyjne z PVC?

• Zakres temperatury roboczej wynosi tylko od 0 do +45 stopni. Przestań, zamieszanie już się zaczęło. Dlaczego więc sklep z rurami ma znacznie szerszy zakres temperatur? Słowo kluczowe - ciśnienie głowy. Przy zwiększonym ciśnieniu tworzywo sztuczne staje się bardziej kruche na zimno i plastyczne po podgrzaniu.

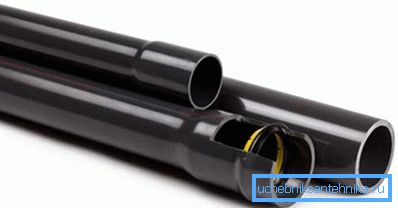

• Następujące opcje do produkcji rur:

• Bez gniazda.
• Z gniazdem do klejenia.
• Dzwonek pod gumową uszczelką. Przy montażu kanalizacji sanitarnej z przepływem swobodnym stosuje się z reguły taką metodę połączenia.

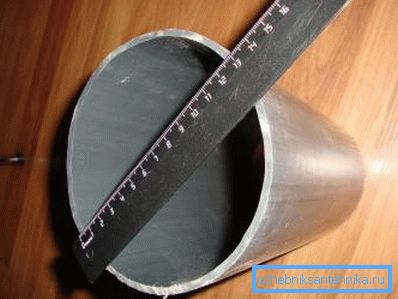

• Średnica nominalna określona przez standard może wynosić od 10 do 315 mm przy grubości ściany 1,5-23,2 mm. Każdy standardowy rozmiar odpowiada kilku wariantom SDR (standardowej relacji wymiarowej). Im mniejszy SDR (oblicza się jako ułamek o średnicy w liczniku i grubość ścianki w mianowniku), tym większe jest ciśnienie robocze rury wylotowej.

Podajemy zależność maksymalnego ciśnienia roboczego od grubości ścianki i SDR w najpopularniejszej dla kanalizacji o średnicy nominalnej 110 mm:

• Produkty wykonane są w długościach co najmniej 4 i nie więcej niż 12 metrów.

Przy okazji: jak uzgodniono z klientem, długość może zostać zmniejszona lub (jeśli problem transportu zostanie rozwiązany) jest zwiększona.

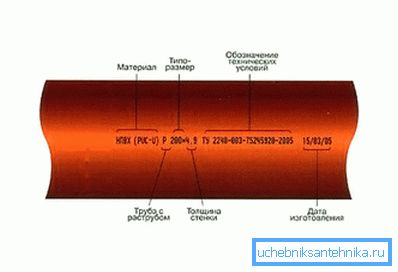

W jaki sposób oznaczone są rury ciśnieniowe kanalizacyjne z PVC-U i inne rury PVC?

Oznaczenie musi zawierać:

1. Słowo trąbka;
2. Materiał, z którego jest produkowany (PVC-100 dla polichlorku winylu, przeznaczony do maksymalnego naprężenia w ściankach rur 10 MPa i PVC-125 125 dla 12,5 MPa);
3. Rodzaj gniazda (pod jego nieobecność - nie wskazano);
4. SDR;
5. Dash;
6. Średnica nominalna;
7. Grubość ściany;
8. Mianowanie (picie lub techniczne);
9. Nazwa standardu.

Tak więc rura z oznaczeniem NPVH 125 R SDR17 225x13.4 pitnej GOST R 51613-2000 jest produktem zaprojektowanym do maksymalnego naprężenia w ścianach 12,5 MPa; wyposażony w dzwon pod gumową uszczelką; o stosunku średnicy do grubości ścianki 17, o średnicy 225 i grubości ścianki 13,4 mm; przeznaczone do wody pitnej.

Funkcje specjalne

Co należy wziąć pod uwagę przy układaniu ścieków własnymi rękami za pomocą rur i kształtek z PVC?

PVC jest raczej kruchym materiałem. Rury nie powinny być instalowane z napięciem i zakrętami; silne niedociągnięcia w procesie pracy są również niedopuszczalne.

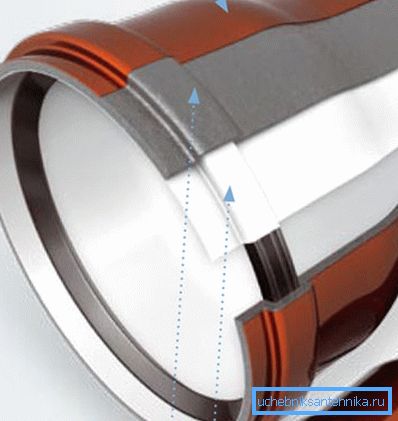

W przeciwieństwie do żeliwa, PCV przeskakuje, a nawet wzmacnia dźwięki. Woda spływająca z toalety na szczyt sąsiadów będzie dobrze słyszalna podczas nocnej ciszy. Część problemu rozwiązuje się w tak zwanym cichym systemie kanalizacyjnym: struktura wielowarstwowa i zwiększona grubość ścianek dobrze tłumią hałas.

Odporność na wysokie temperatury jest ograniczona nawet w kanałach samowypływających. Podczas przepłukiwania chłodnic w ostre zimy, kiedy temperatura płynu chłodzącego osiąga maksimum określone przez SNiP 95C, lepiej nie odprowadzać wody z chłodnicy do plastikowego pionu kanalizacyjnego.

Wskazówka: jeśli nie masz już miejsca na zresetowanie, pomoże ci prosta sztuczka. Skieruj strumień do kąpieli i włącz zimną wodę. Mieszanina wpadająca do kanalizacji będzie miała bezpieczną temperaturę.

Co jeszcze możesz zrobić, aby naprawić fiszork do PVC?

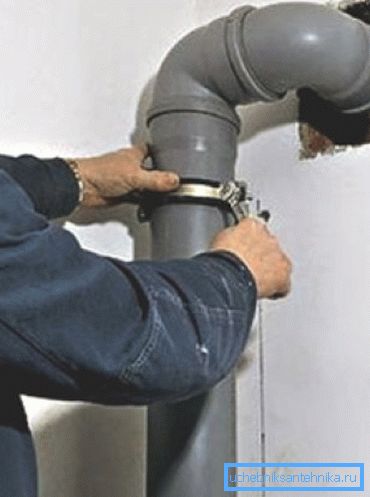

• Podczas montażu pionów rury i rury kompensacyjne należy przymocować za pomocą kołnierzy pod szyjką. Alternatywą jest uszczelnienie gniazda w suficie.

• Podczas montażu połączeń kielichowych należy nałożyć pasek silikonowego uszczelnienia na wewnętrzną powierzchnię gniazda przed uszczelniaczem.. Instrukcja związana jest z faktem, że guma wysycha z czasem i traci swoją elastyczność; Szczeliwo zapobiegnie wyciekom.
• Przekroje poziome są mocowane za pomocą zawiesin lub zacisków o stopniu nie większym niż 10 średnic: 50 cm dla rury o średnicy 50 mm itd.. W przypadku większego stopnia rura może opadać w ciągu 2-3 lat, tworząc odcinki o przeciwnych nachyleniach.
• Cięcie plastiku jest lepsze dzięki piłce do metalu lub szlifierce z dowolnym kołem tnącym. Piła do metalu z dużymi zębami pozostawia szorstkie zadziory, a przy niedbałości może rozłupać krawędź tnącą.

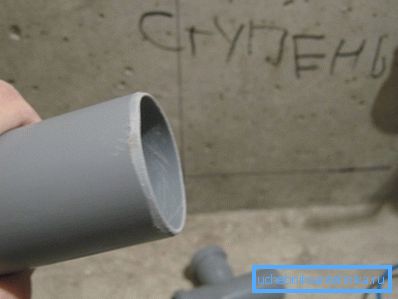

• Zanim włożysz rurę, która została wycięta w gnieździe, upewnij się, że usunięto fazowanie od wewnątrz i od zewnątrz.. Zmniejszy to wysiłek wymagany do montażu i zapobiegnie blokowaniu w przyszłości.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w wyborze i samodzielnym montażu urządzeń sanitarnych. Jak zwykle, dodatkowe informacje można znaleźć w wideo w tym artykule. Sukcesy!
