Rura profilowa 100 na 100: zrozumienie cech technicznych

Rury o profilu są szeroko stosowane w różnych sferach ludzkiego życia. W zależności od obszaru, w którym produkt jest używany, wybiera się wymagany rozmiar, kształt, rodzaj przekroju, grubość ścianki, gatunek stali, z którego została wykonana produkcja. Jedynym czynnikiem określającym podobieństwo produktów o różnych wymiarach i cechach technicznych jest metoda sprzedaży takich produktów.

Cena jednego metra bieżącego materiałów o różnych właściwościach jest określana w zależności od wagi rury 100 100. Następnie artykuł przedstawi czynniki wpływające na ten wskaźnik i zostanie opisana metoda obliczania masy.

Dlaczego musisz znać ciężar

Aby uzyskać wystarczającą ilość materiału do rozwiązania postawionych zadań, należy znać dokładną liczbę kilogramów na 1 metr.

Parametry wpływające na masę

Zwróć uwagę! Masa jest wskaźnikiem, który bezpośrednio zależy od ilości zużytego surowca na wytwarzanie produktu, a zatem waga rury 100x100x3 będzie zależeć od ilości metalu zużytego do jego produkcji.

Oprócz czynników takich jak masa surowca, na ciężar materiału profilowanego będą miały również wpływ takie cechy jak:

• Szerokość ścian;
• Gęstość materiału, który został wybrany jako surowiec;
• Kształt gotowego produktu;
• Grubość ścianek rury profilowanej wynosi 100 na 100.

W ten sposób ciężar kwadratowej rury 100x100 wykonanej z aluminium i stali będzie różny, nawet jeśli ogólne wymiary są absolutnie identyczne.

Dlaczego musisz znać masę

Nie tylko ustalenie kosztu zakupionych produktów jest konieczne, aby znać wagę 1 metra rury 100x100x6. Potrzeba ta jest również związana z definicją warunków działania takich ukształtowanych materiałów z różnych rodzajów metalu.

Zakres podobnej produkcji o przekroju kwadratowym jest sferą konstrukcyjną i jest bardziej szczegółowy:

• Produkcja mocnych spawanych ram;
• Tworzenie różnych systemów i konstrukcji budowlanych;
• Produkcja mebli;
• Tworzenie podpór do instalacji bramy;
• Produkcja karoserii samochodowych;
• Przemysł stoczniowy itp.

To właśnie ten zakres określa fakt, że konstruktor, zaczynając od takiego parametru, jak waga 1m rury 100x100x3, oblicza wszystkie możliwe obciążenia:

• który podczas działania może wytrzymać ramę profilu;
• które same te ramy stworzą na podstawowych strukturach.

Znajomość tego wskaźnika pozwala na tworzenie najwyższej jakości urządzeń projektowych dla różnych typów i celów. Właściwie wykonane obliczenia zagwarantują brak zagrożeń niszczenia.

Rura 100x100x5 - której ciężar musi być w stanie określić podczas projektowania i od której bezpośrednio zależą takie cechy konstrukcji, jak właściwości fizyczne i mechaniczne.

W zależności od wagi różnych typów produktów, projektanci wybierają najbardziej odpowiedni do budowy konkretnej konstrukcji, nadając jej optymalne właściwości.

Wymagana waga materiałów użytych do wytworzenia określonego projektu dobierana jest w zależności od przeznaczenia gotowej ramy i cech jej działania.

Zwróć uwagę! W tych warunkach im bardziej złożone będą projektowane ramy, tym trudniejsze będzie wyzwanie dla architektów zaangażowanych w projekt. Biorąc pod uwagę masę, będą musieli obliczyć wytrzymałość ramy, odporność na zginanie, jak również ogromną liczbę ważnych i istotnych cech przed rozpoczęciem pracy.

Specjalista wybiera materiały związane z tą klasą, które pozwolą im w pełni wykonać wszystkie przypisane zadania i funkcje, radząc sobie z zachowaniem całej struktury tworzonego obiektu.

Z dokładnością do określenia masy rury 100x100x6 o godzinie 13.00 dość trudne, do tego trzeba mieć wiedzę i umiejętności wykonywania obliczeń w praktyce.

Rada Masa jest obiektywnym kryterium dla określenia klasy materiału, a im wyższa klasa, tym większe obciążenie może wytrzymać podczas pracy.

Jak określić masę

Profilowe produkty metalowe mają zazwyczaj standardowy przekrój prostokątny lub kwadratowy. Ten rodzaj produktu jest wyposażony w najbardziej optymalną kombinację wskaźników, takich jak wytrzymałość i koszt. Najczęstsze rozmiary to 20x40, 40x40 i 100 x 100 kwadratowych rur.

Jak można określić masę 1 m produktów, na przykład o wymiarach 100 na 100, aby ten wskaźnik mógł zostać włączony do dokumentacji technicznej dla obiektu w trakcie budowy?

Instrukcje dotyczące określania wartości tego parametru dla standardowych profili różnią się w zależności od jednego wskaźnika, nawet w przypadku, gdy mają tę samą grubość ścianki i powierzchnię przekroju poprzecznego.

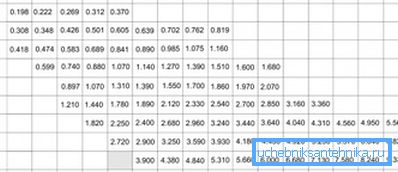

Zwróć uwagę! Nawet wartość w kilogramach miernika liniowego, który materiał posiada zgodnie z tabelą według GOST, może różnić się od rzeczywistych wskaźników ze względu na fakt, że producenci mogą wytwarzać swoje produkty odpowiadające pewnym tolerancjom.

Aby obliczyć dokładną masę materiału, należy użyć specjalnej formuły, która będzie miała niewielką różnicę w stosunku do wzoru, według którego określa się masę produktów o standardowym przekroju kołowym.

Masę takiego produktu, taką jak na przykład rura 100x100x3, można określić za pomocą wzoru matematycznego, który ma następującą postać:

MP = Sx2x (A + B) x ?, gdzie:

• S to grubość ścianki produktu;
• A - szerokość profilu;
• B - długość profilu;
• ? - Gęstość materiału użytego do produkcji.

Zwróć uwagę! Prezentowana formuła jest stosowana tylko w przypadkach, gdy projektant nie ma możliwości korzystania ze specjalistycznych tabel używanych do określania masy, którą rura ma 100x100x8 lub materiałów o innych rozmiarach.

Oprócz tabeli i przedstawionej formuły można sprawdzić wartość masy materiału profilu za pomocą specjalistycznego oprogramowania. Ponadto programy te działają w taki sposób, że można znaleźć parametry nie tylko produktów o przekroju prostokątnym lub kwadratowym, ale także o dowolnej innej formie.

Zasadą jest, że początkowe dane dotyczące programu komputerowego do radzenia sobie z zadaniem wskaźników masy to poniższa lista cech:

1. Długość profilu produktu;
2. Rodzaj lub kształt przekroju;
3. Opcje grubości ścianki.

Wskazówka! Ponadto należy określić rodzaj surowców użytych do wytworzenia materiału z opcji określonych przez program.

Masa rur, najczęściej stosowana w praktyce

W praktyce nie wszystkie rozmiary profili są pożądane. Najczęściej wykorzystywano niewielką liczbę ich gatunków.

Przyjrzyjmy się wartościom istotności niektórych najpopularniejszych:

1. Przekrój produktu stalowego w formie kwadratu, którego bok wynosi 20 mm,
2. Grubość krawędzi 0,1 cm - 0,62 kg na metr bieżący;
3. Grubość krawędzi 0,15 cm - 0,93 kg na metr bieżący;
4. Grubość żebra 0,2 cm - 1,225 kg na metr bieżący;
5. Przekrój produktu ze stali w kształcie prostokąta o szerokości boków - 20 mm, długość - 40 mm:
6. Grubość krawędzi 0,15 cm - 1,410 kg na metr bieżący;
7. Grubość żebra 0,2 cm - 1,853 kg na metr bieżący;
8. Produkt stalowy o przekroju kwadratowym, którego bok wynosi 40 mm:
9. Grubość krawędzi 0,1 cm-1,24 kg na metr;
10. Grubość krawędzi 0,15 cm - 1,849 kg na metr;
11. Grubość żebra 0,2 cm - 2447 kg w liczniku roboczym;
12. Rura stalowa 100x100x6 - 17,2 kg w metrze bieżącym.

Podsumowując

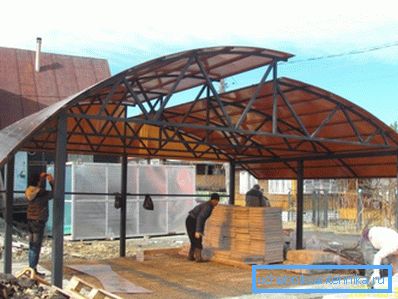

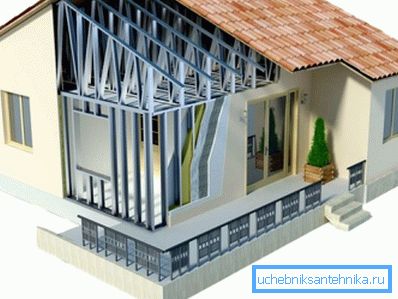

Rury o profilu 100x100 lub innych wielkościach są oczywiście doskonałą podstawą do budowy budynków o konstrukcji szkieletowej, a także niezawodnej konstrukcji. Jednak aby konstrukcje z nich wykonane były niezawodne i trwałe, konieczne jest obliczenie obciążeń w oparciu o masę użytego materiału.

A wideo w tym artykule zdradzi ci sekrety nie tylko tego, jak wybrać potrzebny produkt, ale także dokonać instalacji ramy.
