Rura profilowa 100x100: główne cechy i cechy aplikacji

W tym artykule porozmawiamy o tym, ile kwadratowa rura waży o boku 100 mm. Ponadto rozważamy główne metody wytwarzania takiego metalu i jego zastosowania. Zainteresowanie właściwościami technicznymi rur profilowanych o takich standardowych rozmiarach nie jest przypadkowe, ponieważ ten rodzaj wyrobów walcowanych jest optymalnym rozwiązaniem do zastosowania w budownictwie i wielu innych dziedzinach.

Zanim omówimy cechy techniczne, które określają zakres tego metalu, rozważamy cechy przemysłowej produkcji rur o przekroju kwadratowym przekroju.

Funkcje produkcyjne

Rury profilowe 100 na 100 dla 3 lub analogi o większej grubości ścianki są wytwarzane zgodnie z dwoma głównymi schematami:

• produkcja rur okrągłych poprzez deformację na walcarce;
• produkcja pełnego cyklu.

Rozważ bardziej szczegółowo cechy tych metod.

• Produkcja wyrobów walcowanych o przekroju kwadratowym z kęsa o przekroju okrągłym charakteryzuje się prostotą i krótkimi terminami.

W istocie gotowa rura o wymaganej średnicy przechodzi przez układ rolek formujących, które deformują obrabiany przedmiot. Zaletą tej technologii są niewielkie wymiary walcowni, aw konsekwencji możliwość realizacji procesu produkcyjnego w obszarze o ograniczonej przestrzeni.

Spawane elektrycznie rury wzdłużne lub ciągnione na zimno są stosowane jako półfabrykaty.

Wykończona stal wyróżnia się niską ceną produkcji w połączeniu z niską wytrzymałością. Dlatego takie produkty są szeroko stosowane tam, gdzie nie ma nadmiernego obciążenia mechanicznego.

• Rura profilowa 100x100x3 może być wykonana na linii pełnego cyklu. W takim przypadku gotowy produkt będzie miał większą wytrzymałość i odporność na obciążenia mechaniczne.

Technologia ta polega na użyciu taśm - walcowanej blachy. W zależności od grubości metalu, grubość ścianki gotowych wyrobów walcowanych jest różna.

Pełny cykl produkcyjny obejmuje cięcie taśmy na paski o pożądanej szerokości, na zimno lub na gorąco, tworząc kwadratową sztabkę i zgrzewanie podłużnej spoiny. Po przygotowaniu rury profilowej poddaje się ją obróbce cieplnej w celu zmniejszenia naprężeń zmęczeniowych.

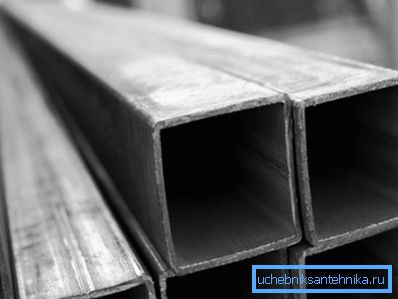

W końcowym etapie gotowy produkt jest poddawany obróbce cynkiem, aby zapewnić optymalne właściwości antykorozyjne.

Ważne: Rura profilowana może być wykonana przy użyciu stali niskowęglowej lub stopów ze stali nierdzewnej, których ciężar, przy tych samych wymiarach produktu, może się znacznie różnić.

Tak więc, po rozważeniu cech procesu produkcyjnego, określimy wagę rur i sposób, w jaki ten parametr wpływa na charakterystykę produktów walcowanych.

Ile kwadratowych rurek waży 10 do 10 cm

Ciężar jednego metra rury profilowej 100x100x4 zależy od grubości ścianki i materiału użytego do wytworzenia. Na przykład masa produktów ze zwykłej czarnej stali będzie nieco wyższa, niż gdyby produkt ten był wykonany ze stali nierdzewnej.

Najpopularniejsze modyfikacje o następujących grubościach ścianek: 3, 4, 5 i 6 mm. Rury takie produkowane są ze stali 3PS / SP5. Rolowanie wyróżnia się ciągliwością w połączeniu z wystarczającą wytrzymałością.

Parametry tego metalu są określone przez wymagania podane w GOST 8639-82.

Zgodnie z tym standardem:

• waga rury profilowej 100x100x3 wynosi 9,34 kg;
• ciężar rury profilowej 100x100x4 wynosi 12,36 kg;
• waga rury profilowej 100x100x5 wynosi 15,3 kg;
• rura profilowana 100x100x6 waży 18,24 kg.

Ważne: zgodnie z najprostszymi obliczeniami, przy pojedynczym walcowanym dźwięku o grubości ścianki 6 mm może on wynosić nieco ponad 58 metrów.

Teraz, gdy wiemy, jaka waga i rozmiary są typowe dla profilowanych wyrobów walcowanych o boku 10 cm, zastanów się, jaki zakres zastosowania takiego sprzętu i gdzie można go użyć własnymi rękami.

Zakres zastosowania

Po tym, jak zdecydowaliśmy, że ciężar 1 metra kształtnej rury 100x100x3 jest nieco mniejszy niż 9,5 kg, rozważymy główne obszary zastosowania tego metalowego walca.

Zakres zastosowania jest szeroki i obejmuje:

• konstrukcja przemysłowa z wykorzystaniem konstrukcji metalowych typu ramowego;
• indywidualna konstrukcja niskich mieszkań i przedmiotów gospodarstwa domowego;
• inżynieria mechaniczna i przemysł motoryzacyjny;
• rolnictwo;
• przemysł wydobywczy i przetwórczy metali;
• przemysł stoczniowy;
• produkcja obiektów reklamowych;
• produkcja nowoczesnych mebli (używana rura ze stali nierdzewnej).

W budownictwie przemysłowym do montażu konstrukcji nośnych do budowy wieżowców wykorzystywana jest rura profilowa od 100 do 100 na 4 lub grubsza.

Do takich celów stosuje się produkty o maksymalnej grubości ścianki wykonane za pomocą stali węglowych. Materiał ten jest wystarczająco elastyczny, co pozwala konstrukcji ramy odpowiednio reagować na obciążenia mechaniczne.

Nie tylko konstrukcje szkieletowe, ale również kratownice stosowane w budowie dużych systemów dachowych są wszędzie gotowane z wyrobów metalowych, a belki są również produkowane w celu wzmocnienia sufitów sufitowych. W konstrukcji indywidualnej metal o przekroju kwadratowym lub prostokątnym służy do wzmocnienia fundamentów i ścian, a także wsporników podtrzymujących dla ogrodzeń urządzeń.

W branży motoryzacyjnej produkty metalowe o przekroju kwadratowym i prostokątnym są stosowane w procesie montażu wytrzymałych ram do samochodów ciężarowych i przyczep. Ze względu na pustą konstrukcję ciężar jednego metra ukształtowanej rury 100x100x5 jest niewielki, co z kolei pozwala na zmniejszenie ciężaru pojazdów ciężarowych.

Najbardziej aktualne do tej pory zakres wyrobów walcowanych to montaż konstrukcji reklamowych. Banery reklamowe i panele charakteryzują się dużym rozmiarem i wysokim nawiewem, co stawia podwyższone wymagania stabilności konstrukcji wsporczych.

Stabilność wyrobów walcowanych o przekroju kwadratowym jest o rząd wielkości wyższa niż podobne właściwości typowe dla rur okrągłych. Dlatego konstrukcje złożone z odpowiednio dobranego materiału mogą być instalowane nawet na najbardziej wietrznych obszarach bez ryzyka zapadnięcia się całej konstrukcji.

Cechy montażu konstrukcji stalowych

Kiedy montujemy konstrukcje metalowe, prędzej czy później zastanawiamy się, jak prawidłowo wygina się rura profilowa 100x100x4.

Ze względu na znaczne rozmiary nie można stosować specjalnych giętarek na budowie lub w warunkach polowych. Dlatego opracowano bardziej skuteczne metody, aby nadać metalowi niezbędną formę.

Instrukcje tworzenia metalowego łuku są następujące:

• Długość rury jest konwencjonalnie podzielona na kilka segmentów, których granice są rysowane na metalu.
• Następnie obliczamy kąt zgięcia cięcia wzdłuż granicy segmentu, aby ostatecznie utworzyć łuk.
• Piłą tarczową wycinamy metalowe fragmenty trzech ścian, tak aby czwarta niecięta ściana była skierowana na zewnętrzną stronę łuku.
• W następnym kroku struktura jest wygięta wzdłuż linii wykonanych nacięć.
• Gotowy łuk zagotowuje się wzdłuż linii uzyskanych połączeń.

Instrukcja łączenia konstrukcji metalowych podczas montażu różnych konstrukcji pozwala na zastosowanie dwóch metod:

• połączenie przez spawanie elektryczne;
• połączenie śrubowe, do którego przyspawany jest specjalny kołnierz łączący na końcach rur.

Zarówno ta, jak i inna metoda połączenia są zastrzeżone, ponieważ zapewniają wymaganą trwałość pod warunkiem profesjonalnej wydajności.

Wniosek

Konstrukcje metalowe są od dawna stosowane w budownictwie i innych równie ważnych obszarach. Jednak wraz z rozpoczęciem produkcji rur wtryskowych ramy metalowe zaczęły wykazywać optymalne właściwości wytrzymałościowe i maksymalną odporność na obciążenia mechaniczne.

Wraz z wprowadzeniem na rynek wyrobów walcowanych, możliwości budowy wieżowców, budowy obiektów przemysłowych itp. Zostały znacznie rozszerzone Jeśli masz jakieś pytania, możesz znaleźć więcej przydatnych informacji, oglądając wideo w tym artykule.
