Rura profilowana 20x20 - połączenie wdzięku i siły

Rury odporne na korozję o przekroju kwadratowym zwracają uwagę dzięki zwiększonej odporności na agresywne media i obciążenia mechaniczne. Ergonomiczna konstrukcja pozwala zaoszczędzić miejsce podczas instalacji i stworzyć różnorodne, zrównoważone projekty.

Szczegóły profilu rurociągu

Profilowa rura nierdzewna 20x20 różni się przede wszystkim jej właściwościami fizycznymi i mechanicznymi. Znalazły swoje zastosowanie w przemyśle chemicznym, papierniczym, farmaceutycznym, energetycznym i motoryzacyjnym, rolnictwie i reklamie. Jakość wyrobów walcowanych zależy bezpośrednio od przestrzegania technologii produkcji, kontroli jakości itp.

Ramy prawne

Biorąc pod uwagę odporność na korozję i metodę produkcji, można wyróżnić kilka norm dla kwadratowego rurociągu ze stali nierdzewnej:

• główne dokumenty można uznać za GOST 8639-68, GOST 8639-82 i GOST 30245-2003. Zawierają one podstawowe informacje o wymiarach, tolerancjach, kontroli jakości, wadze itp. Korzystając z tych dokumentów, można również ustalić przybliżoną masę, na przykład ciężar rury profilowej 20x20x2 jest równy 1,075 kg / wskaźnik liniowy. m;

• GOST 11068-81 - ponieważ rurociąg wykonany jest ze stali odpornej na korozję, formalnie spełnia wymagania tego dokumentu. Jedyną rzeczą, która może mylić jest stałe wymienianie terminu "średnica" w tekście dokumentu, w odniesieniu do części kwadratowej wygląda śmiesznie;
• W zależności od metody produkcji (na gorąco lub na zimno) można użyć GOST 9940-81 (walcowany na gorąco) i GOST 9941-81 (walcowany na zimno).

Jak wygląda profil potoku

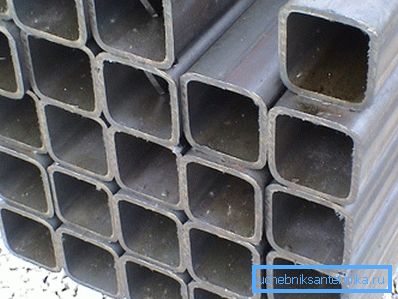

Rura ze stali nierdzewnej 20 20 2, z reguły wykonana jest ze stali konstrukcyjnych austenitycznych (plastycznych antykorozyjnych) zgodnie z DIN 2395.

W takim przypadku można zastosować 2 metody produkcji:

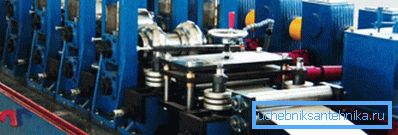

• spawane. Instrukcja produkcji wygląda następująco: wycina się nieskończoną stalową taśmę o stałej szerokości, następnie wygina się ją w rurę o okrągłym przekroju poprzecznym (krawędzie nie są jeszcze spawane), następnie wykonuje się zgrzewanie, zdzierając spoinę. Pożądany profil poprzeczny jest podawany przez przepuszczenie go przez rolki. W tym przypadku nieuniknione są wewnętrzne naprężenia w metalu, w celu ich usunięcia, produkt się nagrzewa;

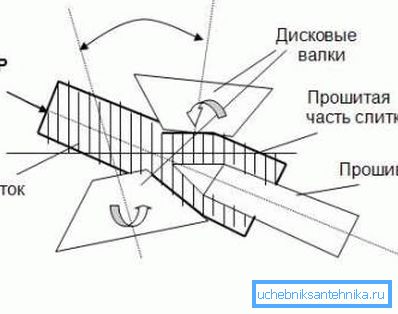

• w przypadku technologii bezszwowej obrabiany przedmiot jest najpierw mrugany, a następnie przeskakiwany przez rolki, aby uzyskać pożądany kształt przekroju poprzecznego. W tym przypadku okrągłe rury bez szwu mogą służyć jako surowce do produkcji kwadratowego rurociągu. Ta metoda produkcji powoduje, że produkt końcowy jest droższy w porównaniu do zastosowania spawania.

Jeśli chodzi o to, ile rury profilowej kosztuje od 20 do 20, to wszystko zależy od zastosowanej metody produkcji. Tak więc, konwencjonalny kwadratowy rurociąg o przekroju 20x20x1 będzie kosztował 221 rubli / 1 m. W przypadku konstrukcji o dużej skali wygodniej jest operować kosztem 1 tony walcowanej stali, w którym to przypadku koszt wyniesie 382800 rubli / 1 tonę (koszt dotyczy gatunku stali 08-12Х18H10).

Rodzaje spawania

Produkcja kwadratowej rury profilowanej ze stali nierdzewnej odbywa się na dwa sposoby. W pierwszym przypadku stosuje się paski (półwyroby), z których rysowane są rury. W drugim produkty są spawane z arkuszy metalu.

Istnieje kilka rodzajów spawania:

• TIG (elektroda wolframowa w gazie obojętnym bez dodatków);
• plazma z TIG;
• prąd wysokiej częstotliwości;
• laser;
• wiązka elektronów.

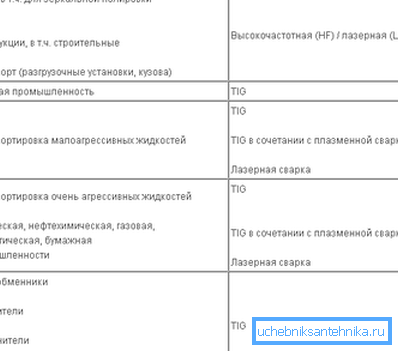

Rura profilowana 20x20x2 ma szeroki zakres zastosowania, który będzie bezpośrednio zależał od rodzaju spoiny. Kontrola jakości spawania odbywa się zgodnie z GOST 3242 - 79 i GOST 30245-2003.

Zwróć uwagę! Cena rury ze szwem spawanym wytwarzanym przez prądy wysokiej częstotliwości jest o 10% niższa niż w przypadku analogów ze spawaniem TIG. Jednocześnie wytrzymałość spoiny jest na tym samym poziomie.

Powierzchnia dla każdego gustu

Rura profilowa wygląda bardzo estetycznie ze względu na powierzchnię, która jest:

• matowy (matowy, wykończony młynem);
• szczotkowane. Stopień przetwarzania jest na kilku poziomach aż do poziomu płynnego i ma oznaczenia Satin 180, 320 lub 400 Grit;
• lustro, które ponownie zależy od stopnia polerowania (Mirror 400 lub 600 Grit).

Obce oznakowanie powierzchni rur ze stali AISI jest nieco inne:

• 2B - matowy;
• VA - lustro;
• 4N - polerowany.

Na jakość wykończenia powierzchni nie mają wpływu wskaźniki wytrzymałości. Jeśli cała praca jest wykonywana ręcznie, wybór z proponowanych opcji powinien być dokonywany raczej na podstawie tego, czy rury będą widoczne. Jeśli działają jako element wnętrza, powierzchnia powinna być wybrana z uwzględnieniem wystroju pomieszczenia.

Zakres rurociągu profilu

Niewielka sekcja nie pozwala na stosowanie jej jako elementów nośnych pod ciężkimi ładunkami. Ale sztywność przekroju kwadratowego jest wystarczająca do postrzegania obciążeń o średniej wielkości. Zalety kwadratowego rurociągu powinny obejmować względnie małą wagę, na przykład ciężar rury profilowej 20x20x2 wynosi około 1,175 kg / bar. m

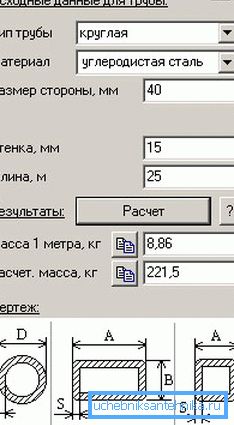

Zwróć uwagę! Waga rury w tabelach jest uśredniona, ale w rzeczywistości zależy od gęstości materiału. Aby dokładnie obliczyć wagę potoku, możesz użyć specjalnych kalkulatorów.

W odniesieniu do konkretnych przykładów zastosowania kwadratowej rury z niewielkim przekrojem, możemy podać następujące przykłady:

• do produkcji mebli (głównie szkolnych i różnych instytucji publicznych);

• w budowie ogrodzeń różnego typu - jako rama. W tym przypadku obciążenie metalu jest niewielkie i można używać małych rozmiarów;

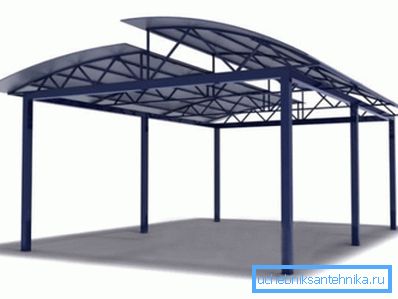

• do budowy różnych szop, podczas budowy w klimacie umiarkowanym, należy wziąć pod uwagę wpływ obciążenia śniegiem i ciężar 1 metra ukształtowanej rury 20x20x2 (1,175 kg / 1 m);

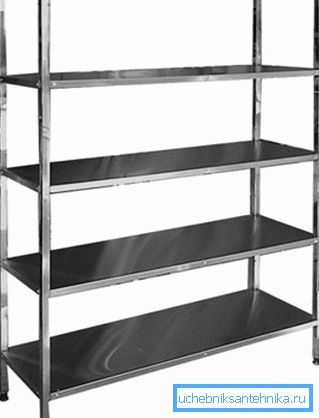

• dekorując wnętrze pokoju, kwadratowe rury można wykorzystać do budowy eleganckich półek i regałów.

Podsumowując

Kwadratowa rura o małym przekroju wykonana ze stali nierdzewnej ma wiele ważnych właściwości. Najważniejszą rzeczą jest to, że oprócz wysokiej wytrzymałości i sztywności ma również znakomity wygląd, a odporność na korozję pozwala na stosowanie go w niemal każdych warunkach (patrz także artykuł Rura 60x40 mm - cechy i waga).

Dzięki temu taki rurociąg może być stosowany zarówno we wnętrzu pomieszczenia, jak iw konstrukcji ramy dla lekkich konstrukcji. Film wideo w tym artykule pokazuje przykład użycia potoku profilu jako ramy dla ogrodzenia.
